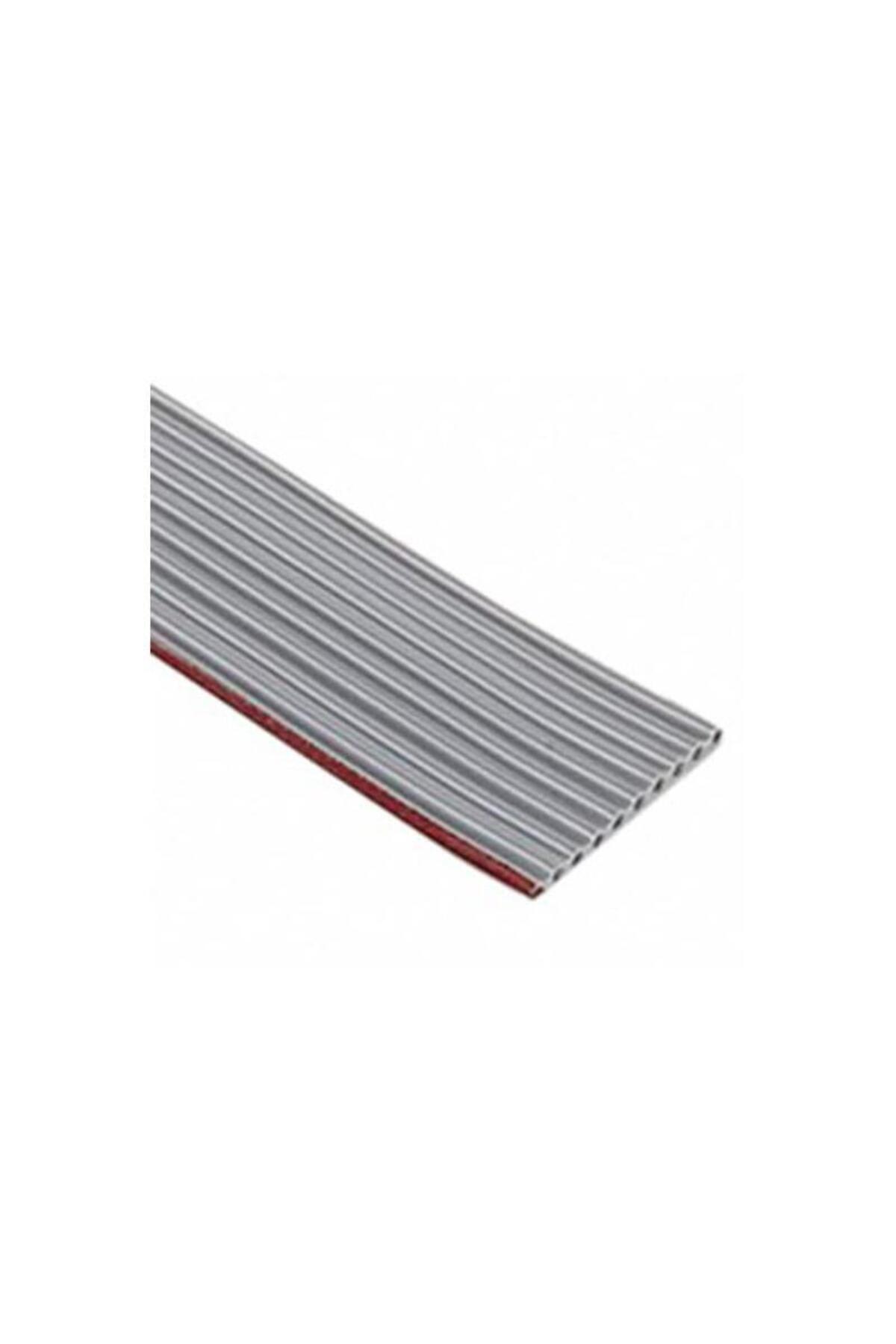

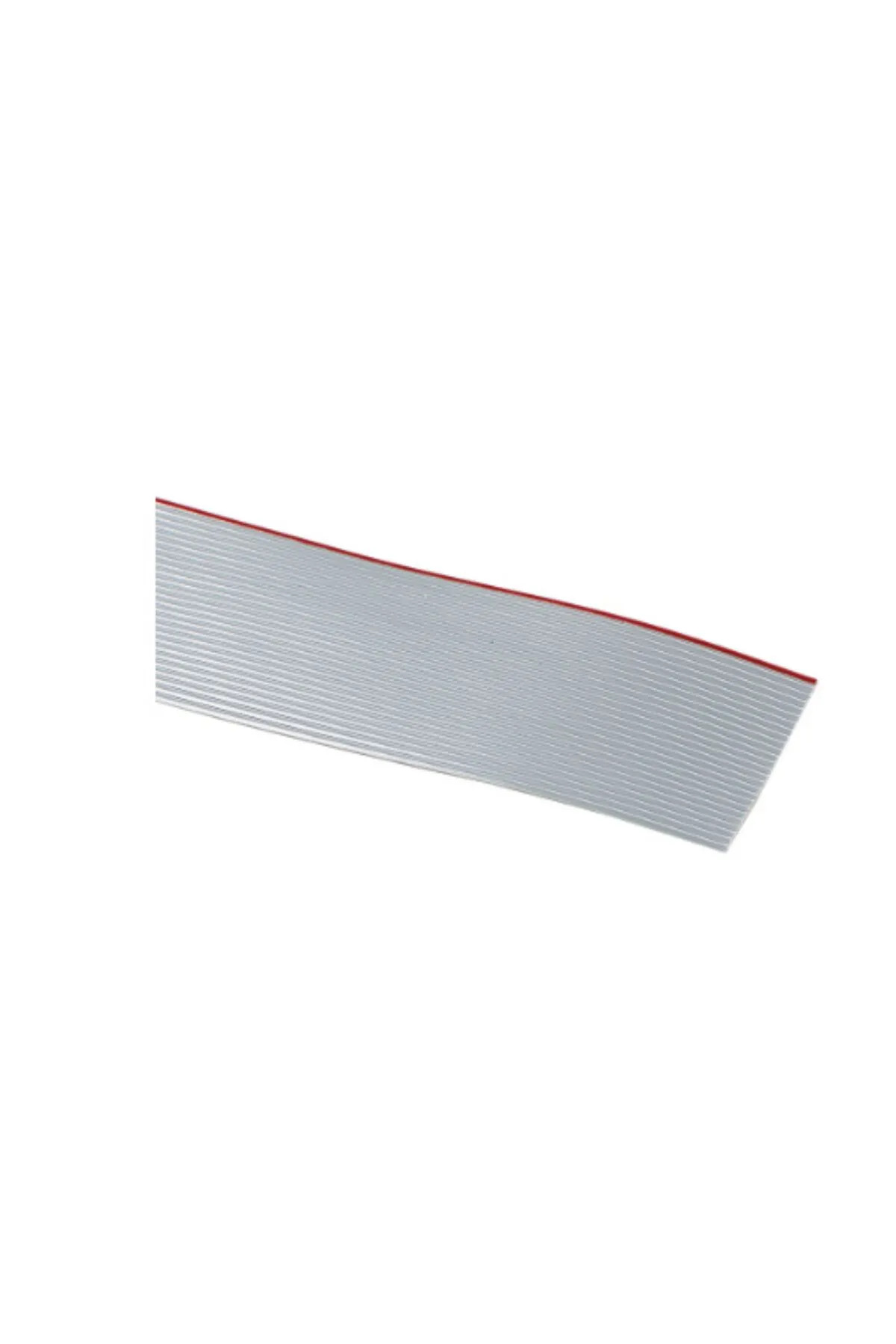

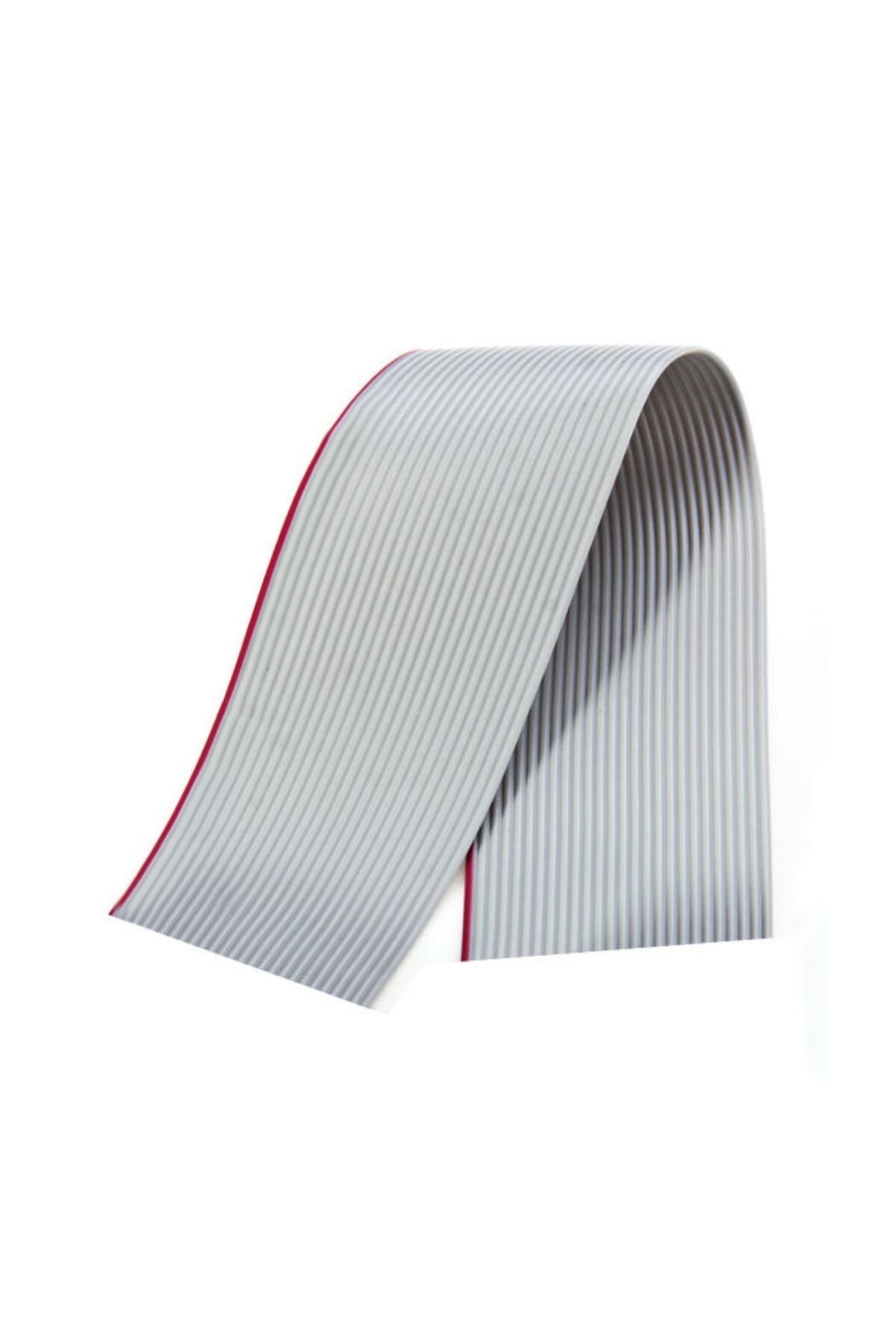

10 damarlı flat kablo, birden fazla bağlantı hattını tek bir yassı şerit üzerinde düzenler. Kontrol kartları, gösterge panelleri ve prototip devreler arasında paralel hat taşımak için kullanılabilir. Gri kablodaki renkli kenar çizgisi ilk damarı takip etmeyi kolaylaştırır.
Bu ürün uçlarına konnektör takılmamış şerit kablodur. Hazır soketli programlama kablosu veya esnek baskı devre tipi FFC kablo ile karıştırılmamalıdır.
Teknik özellikler
Damar sayısı: 10.
Satış uzunluğu: 1 metre.
Biçim: yan yana yalıtılmış damarlardan oluşan yassı kablo.
Uç yapısı: soketsiz; konnektör uygulamaya göre ayrıca seçilir.
Bağlantı yöntemi: uygun sıkıştırmalı IDC terminali veya lehim bağlantısı.
Bağlantı ve kullanım
Gerekli boyu belirleyip kabloyu dik kesin. IDC takılacaksa konnektörün kablo damar aralığı ve tel kesitiyle uyumlu olduğundan emin olun.
Renkli kenarı pin 1 işaretiyle eşleştirin. İki uçta soketin bakış yönü ve kilit yönünün hat sırasını değiştirebileceğini kontrol edin.
Montaj sonrası her hattın sürekliliğini ve komşu hatlar arasında kısa devre bulunmadığını ölçün.
Dikkat edilmesi gerekenler
IDC soketin 2,54 mm pin aralığı ile kablonun damar aralığı aynı ölçü olmayabilir.
Model/üretici kodu olmadan AWG, iletken malzemesi ve akım kapasitesi kesinleştirilemez. Şebeke veya yüksek akım bağlantısı için kullanmayın.
