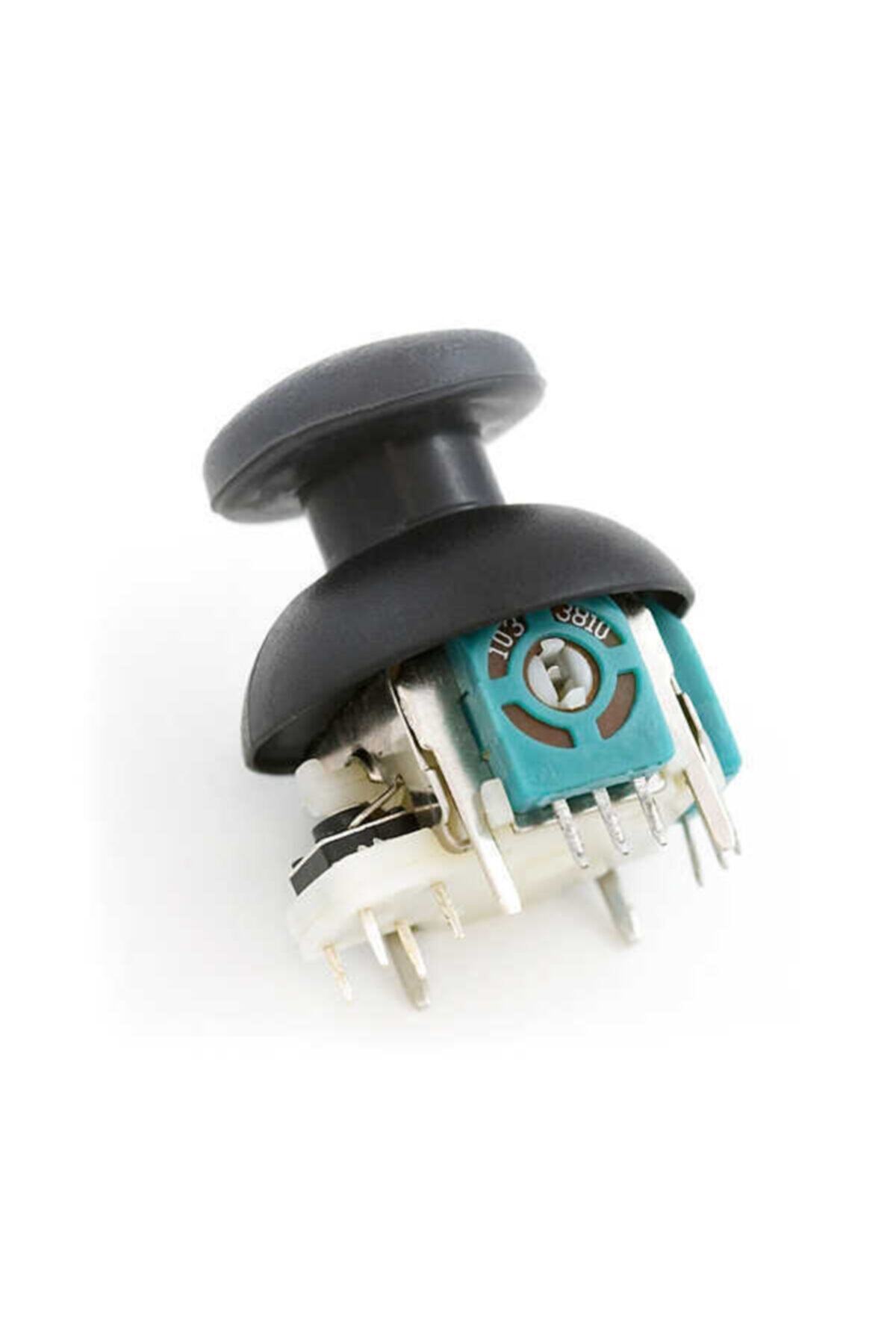

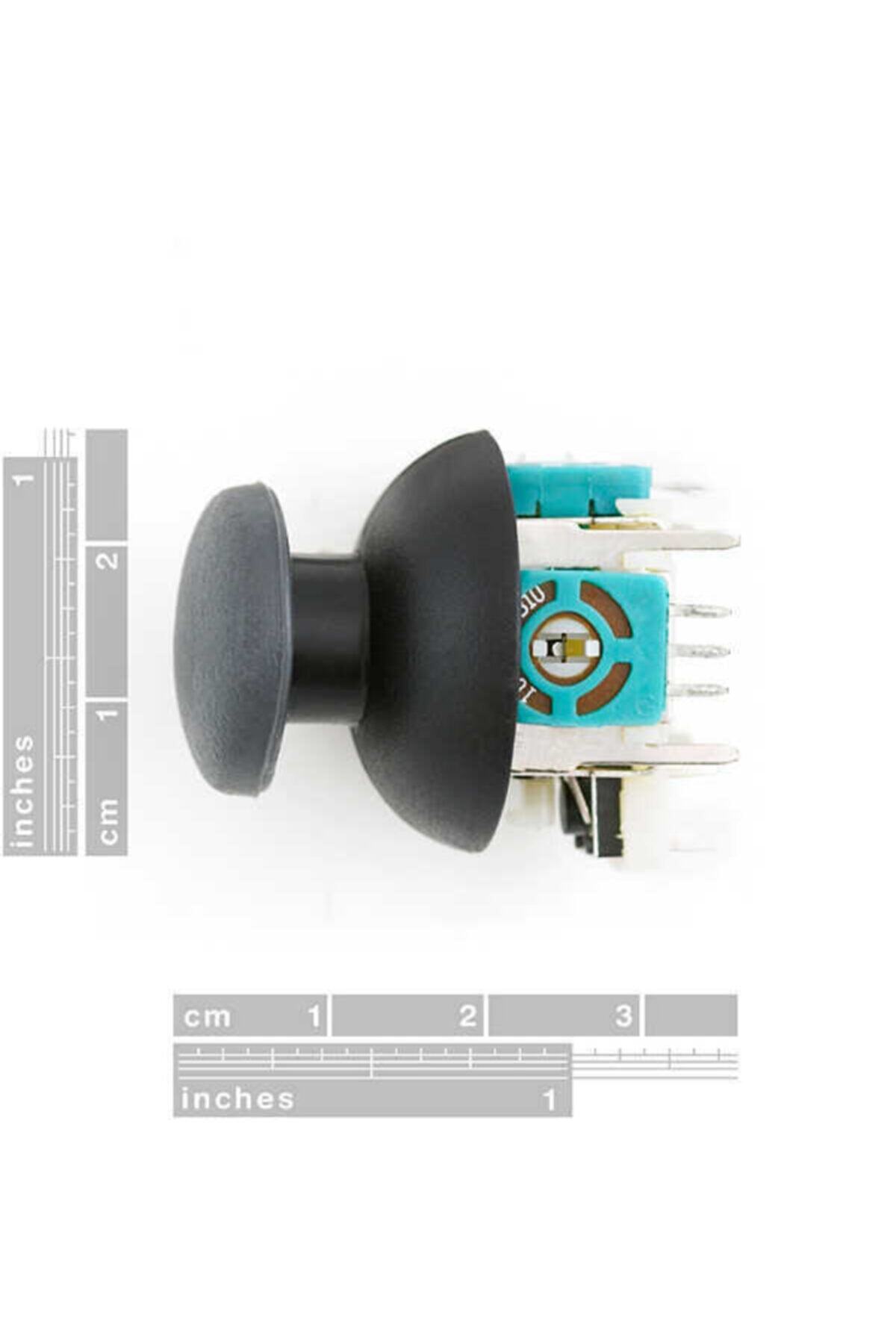

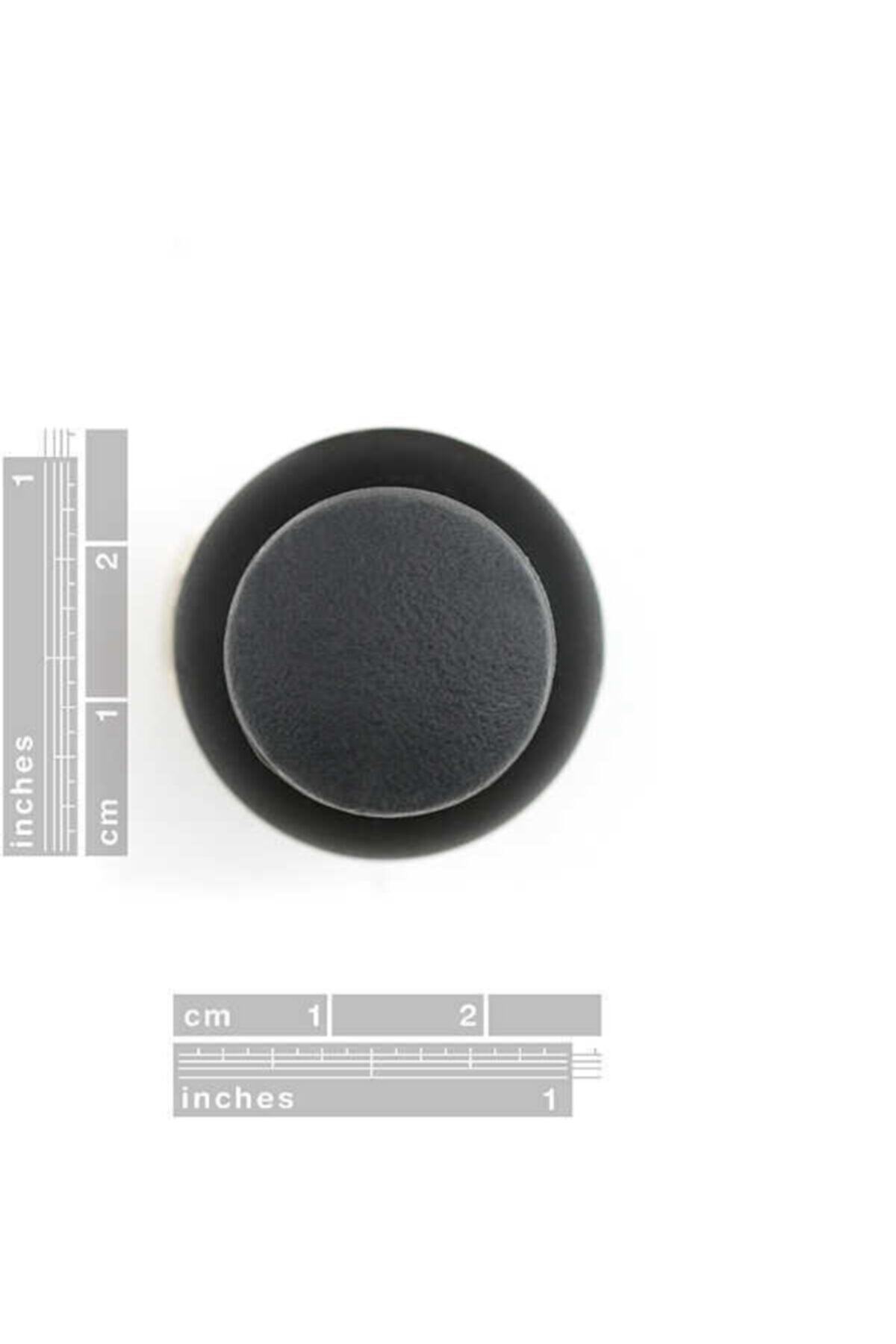

Çift eksenli analog joystick mekanizması, kolun yatay ve dikey hareketini iki ayrı potansiyometreyle elektriksel sinyale dönüştürür. Kola basıldığında ayrı bir anahtar çalışır. Robot kumandası, oyun kontrolü, menü seçimi ve özel panel tasarımlarında kullanılabilir.
Ürün üzerinde hazır VCC/GND/VRX/VRY başlıkları bulunan bir joystick modülü değildir. Çıplak mekanizma kendi PCB’nize veya uygun bağlantı devresine monte edilir. Mekanik destek ayakları, potansiyometre uçları ve buton terminalleri birbirinden ayrılmalıdır.
Teknik özellikler
Eksen sayısı: 2; X ve Y analog.
Algılama: iki potansiyometre, nominal 10 kΩ sınıfı.
Ek işlev: kola basılarak çalışan anlık buton.
Merkezleme: yaylı mekanik geri dönüş.
Elektrik bağlantısı: her potansiyometrede iki uç ve bir orta sürgü; ayrı buton uçları.
Çıkış: ADC ile okunabilen direnç bölücü gerilimi; hazır dijital yön verisi değildir.
Bağlantı ve kullanım
Enerji vermeden multimetreyle her potansiyometrenin iki uç ve sürgü terminalini belirleyin. Butonun basıldığında kapanan uçlarını bulun.
Potansiyometre uçlarını ADC’nin referans aralığına uygun besleme ve GND’ye; sürgüleri iki analog girişe bağlayın. 3,3 V ADC için 3,3 V üzerinden ölçüm kurun.
Butonu dijital giriş ve GND arasında, uygun pull-up ile okuyun. Mekanik sıçramayı yazılımda filtreleyin.
X/Y merkez ve uç değerlerini kaydedin. Kol bırakıldığında küçük değer oynamalarını hareket saymamak için ölü bölge tanımlayın.
Dikkat edilmesi gerekenler
5 V ile beslenen potansiyometrenin çıkışı 3,3 V ADC’ye doğrudan uygun olmayabilir. Çıkış gerilimini giriş sınırına göre tasarlayın.
Kol merkezdeyken tam olarak yarım besleme veya sabit ADC sayısı beklemeyin. Montaj ayak izini stok parçadan ölçmeden PCB üretimine geçmeyin.
