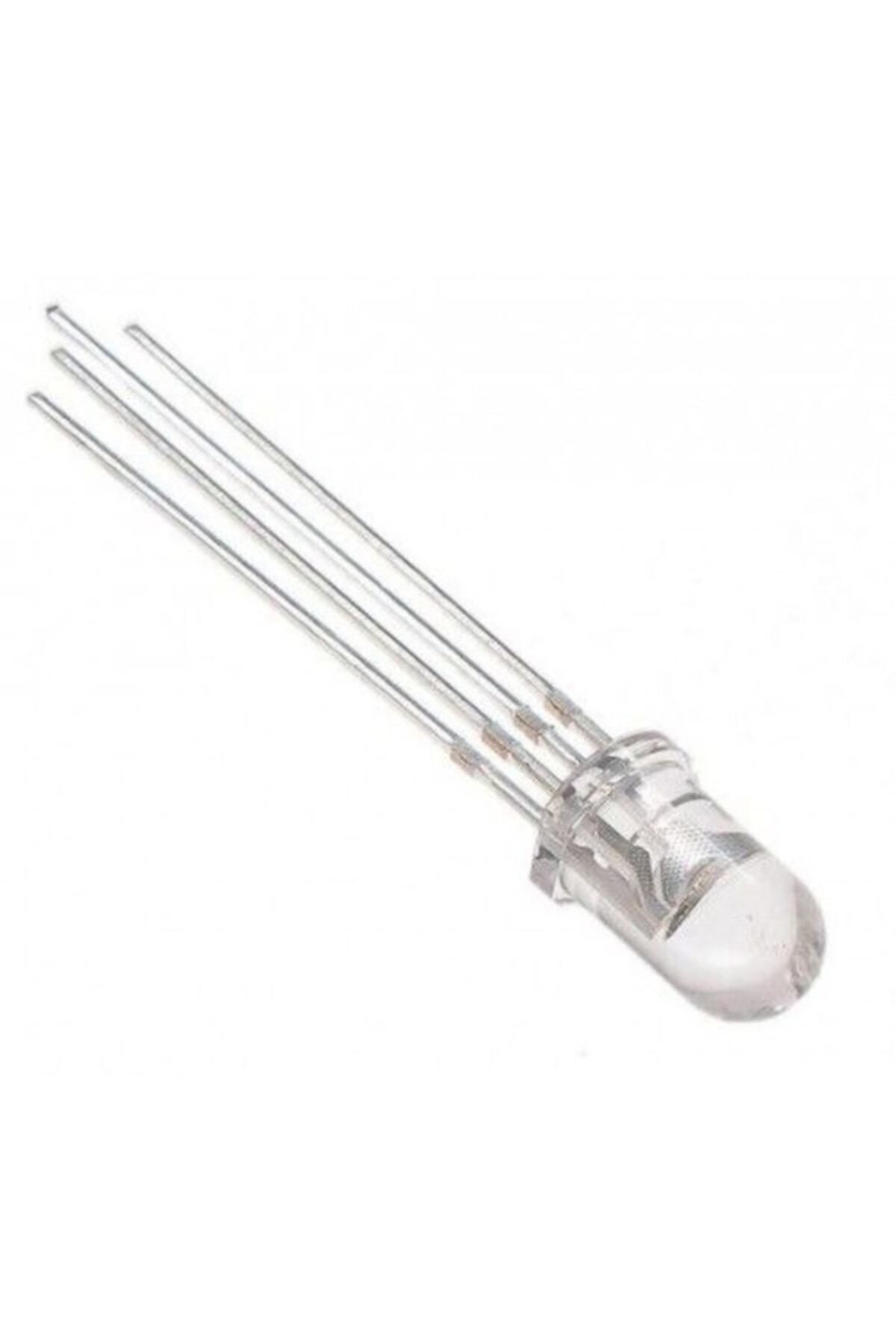

5 mm ortak katot RGB LED, kırmızı, yeşil ve mavi ışık üreten üç LED kanalını tek gövdede birleştirir. Kanalların parlaklığı ayrı ayarlanarak farklı renkler oluşturulabilir. Durum göstergeleri, eğitim devreleri ve renkli kontrol panellerinde kullanılabilir.
Ortak katot yapıda üç kanalın eksi uçları içeride birleşir. Her renk ayrı bir anot üzerinden sürülür. Ürün adreslenebilir LED değildir; veri protokolüyle tek hattan renk komutu almaz.
Teknik özellikler
Gövde: nominal 5 mm.
Bacak sayısı: 4.
Yapı: RGB; kırmızı, yeşil, mavi kanallar.
Ortak bağlantı: katot (−).
Sürme: her anot için ayrı akım sınırlama direnci.
Parlaklık kontrolü: uygun GPIO/PWM veya LED sürücüsü.
Kesin bacak sırası ve kanal gerilimleri: stok parça testi/veri belgesiyle belirlenir.
Bağlantı ve kullanım

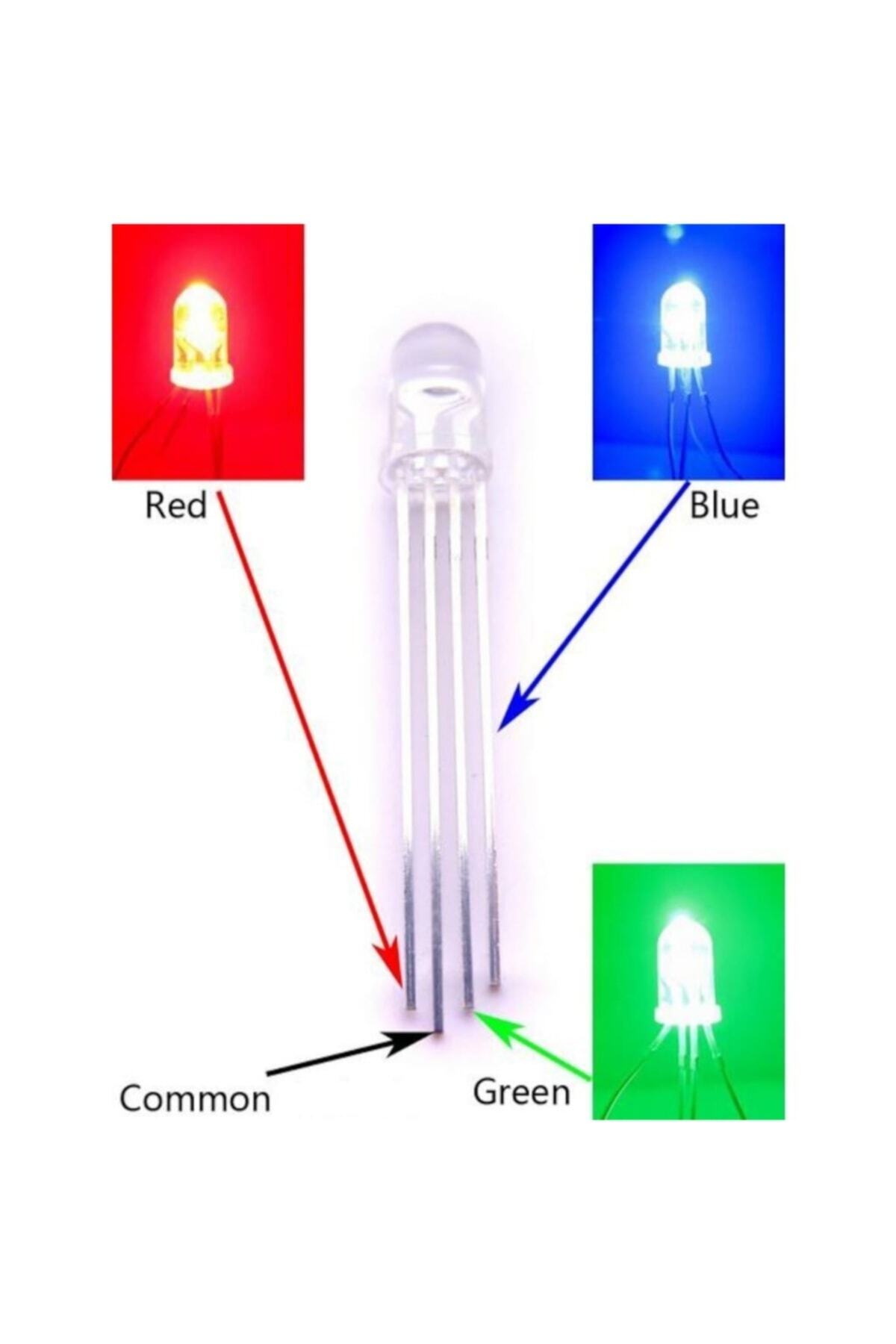

Ortak katodu ve renk uçlarını düşük akımlı diyot testiyle belirleyin. Bacak sırasını yalnız fotoğraftaki bakış yönüne göre varsaymayın.
Ortak katodu GND’ye bağlayın. Her renk anotunu ayrı direnç üzerinden uygun sürme ucuna bağlayın.
5 V başlangıç denemesinde her kanala ayrı 1 kΩ direnç koyarak düşük akımla test edin. Üç kanal için tek ortak direnç kullanmayın.
PWM görev oranlarını ayrı değiştirerek renk karışımı oluşturun. Ortak katot sürmede uygun pozitif sürme seviyesi kanalı yakar.
Dikkat edilmesi gerekenler
RGB kanallarının ileri gerilimleri aynı değildir; istenen akım için her direnç ayrı hesaplanır.
Uzun bacağın ortak uç olması sık görülse de tek başına kesin pin şeması değildir. Yüksek toplam akımda mikrodenetleyici ve ortak terminal sınırlarını gözetin.
