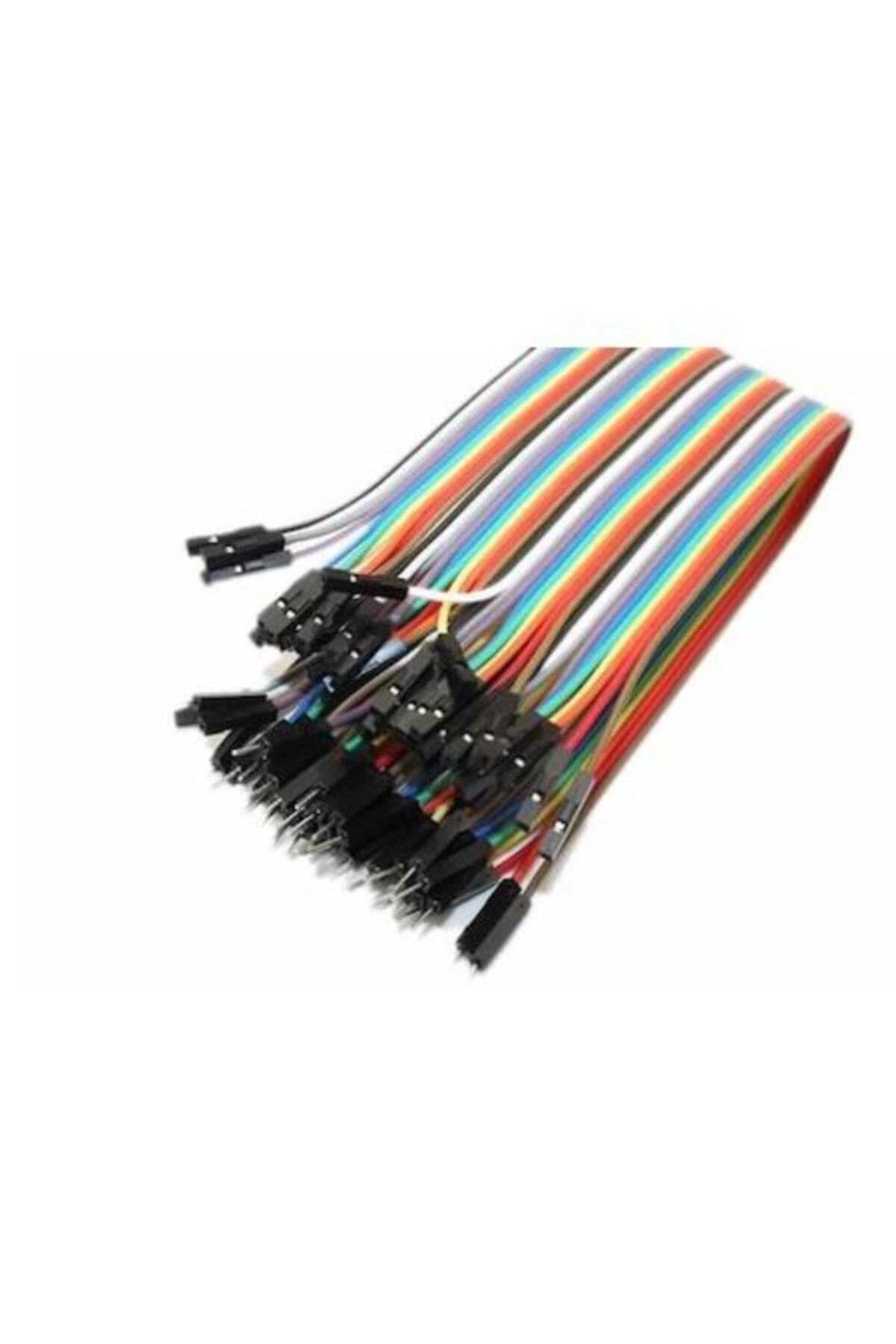

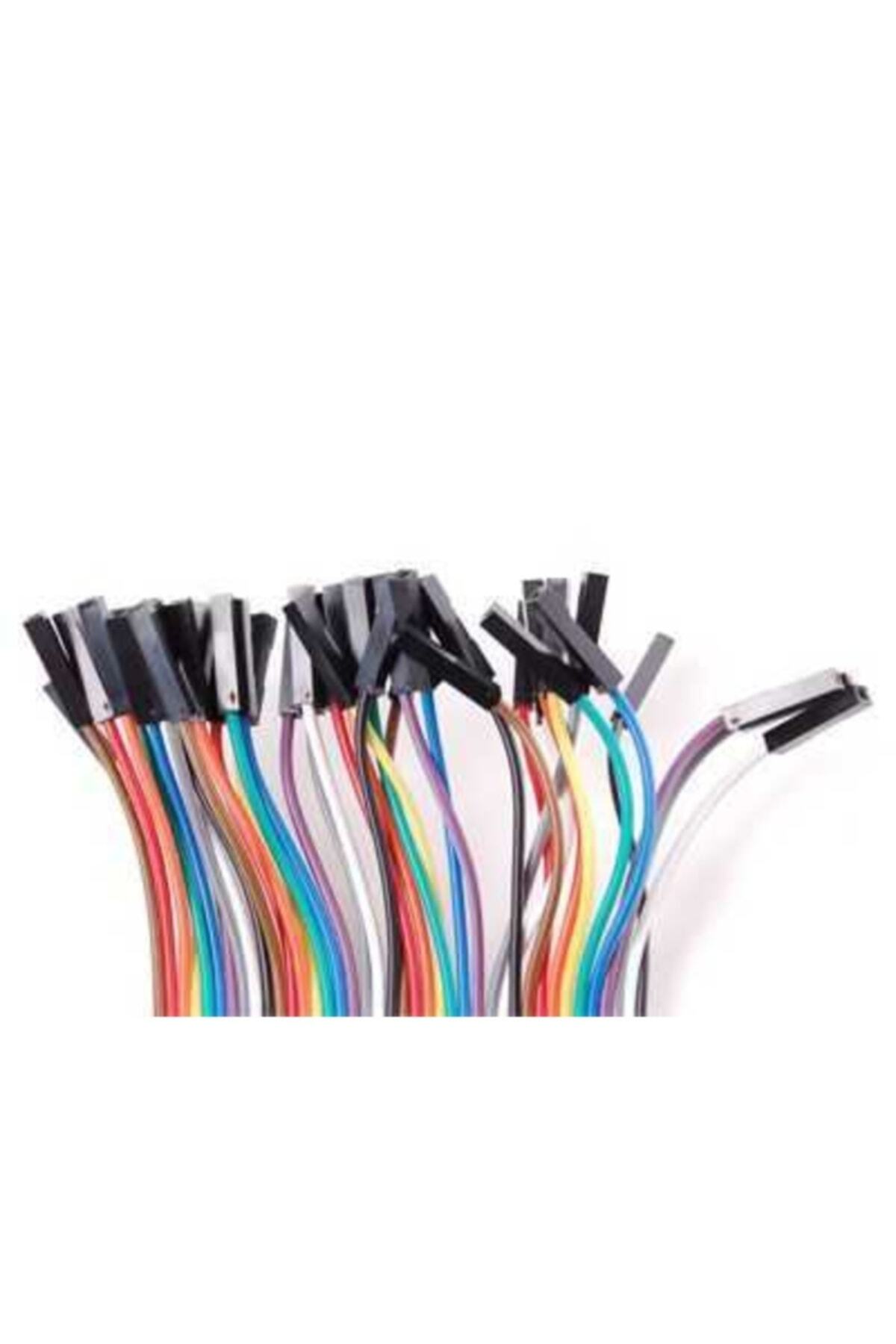

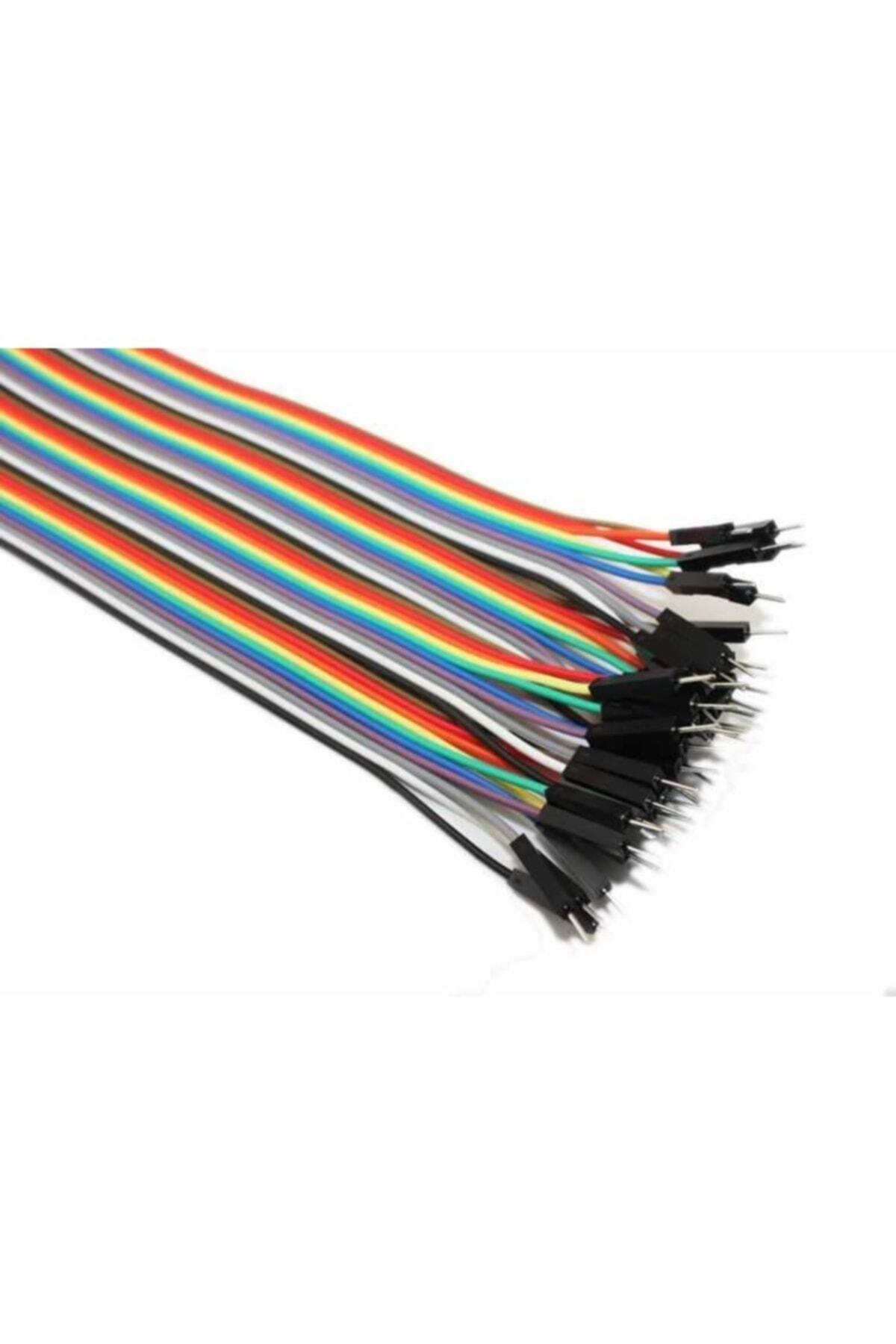

Erkek-dişi jumper kablo seti, bir tarafında erkek pin, diğer tarafında dişi soket bulunan 40 bağlantı kablosundan oluşur. Breadboard ile erkek pinli sensör modülü arasında geçiş yapmak veya farklı uç tiplerine sahip kartları bağlamak için kullanılabilir.
Renkli şerit yapı, güç ve sinyal hatlarını ayırt etmeyi kolaylaştırır. Birleşik kablolar ihtiyaca göre tek tek veya küçük gruplar halinde ayrılabilir; renkler elektriksel bir işlev tanımlamaz.
Teknik özellikler
Paket: 40 adet jumper bağlantı kablosu.
Nominal uzunluk: 20 cm.
Uç tipi: erkek dişi.
Bağlantı sınıfı: 2,54 mm header/breadboard uyumlu.
Yapı: ayrılabilir çok renkli kablo şeridi.
Bağlantı ve kullanım
Enerjiyi kapatın ve bağlanacak uçların görevlerini kontrol edin. Aynı fiziksel sokete sahip iki kartın pin sırası aynı olmayabilir.
Kabloyu metal uç veya plastik soket gövdesinden tutarak takın; kablodan çekerek sökmeyin. Komşu pinlere temas eden gevşek uç bırakmayın.
İlk açılıştan önce VCC/GND yönünü ve bağlantı sürekliliğini kontrol edin. Birden fazla besleme varsa gerekli ortak GND bağlantısını devrenin şemasına göre kurun.
Dikkat edilmesi gerekenler
Düşük güçlü sinyal ve prototip bağlantıları içindir. Motor, ısıtıcı, şerit LED veya yüksek akım hattını bu ince jumperlarla taşımayın.
Kablo kesiti ve kontak direnci üretim partisine göre değişebildiğinden sabit akım kapasitesi verilmez. Uzun kablolar hızlı veri hatlarında sorun oluşturabilir.
