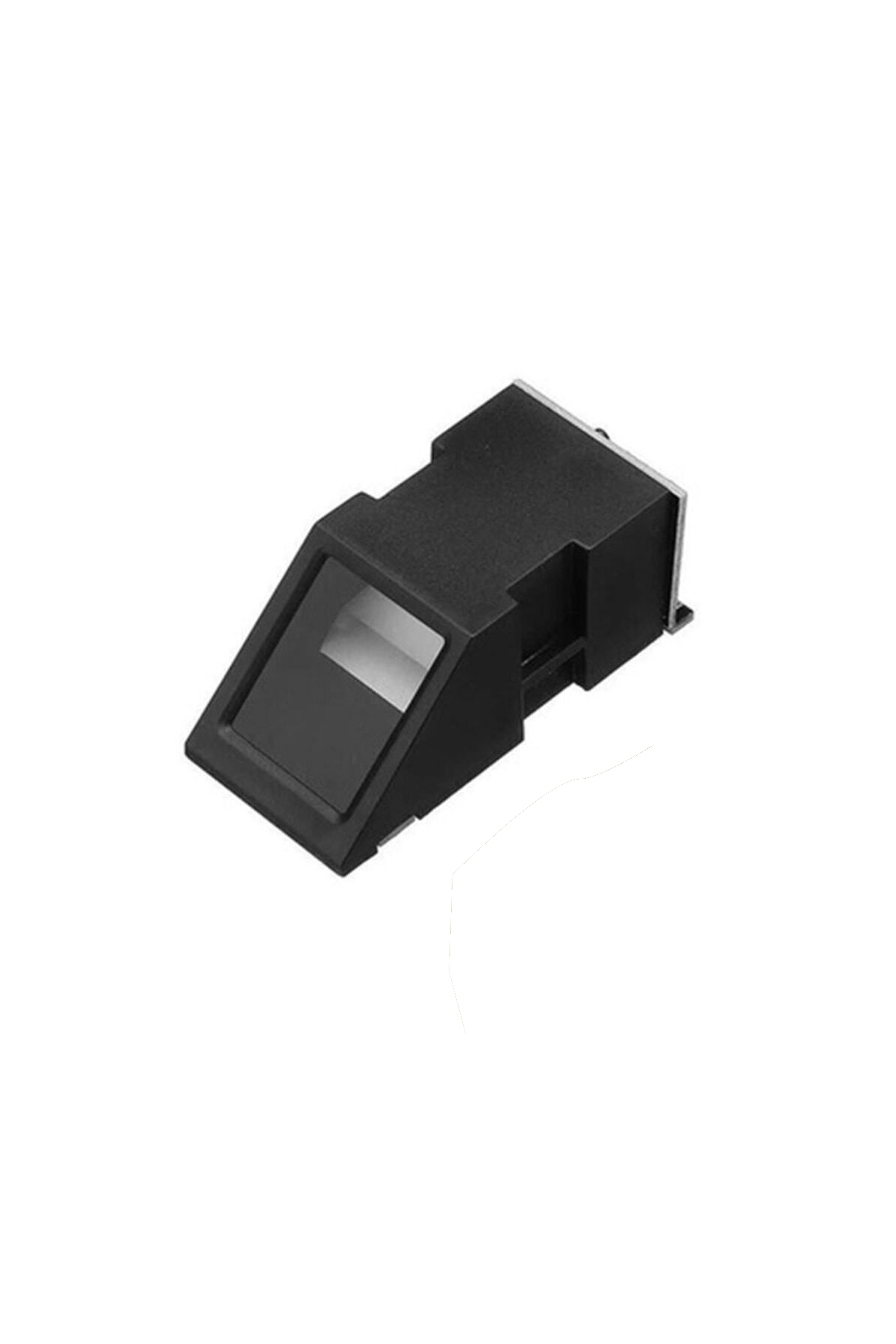

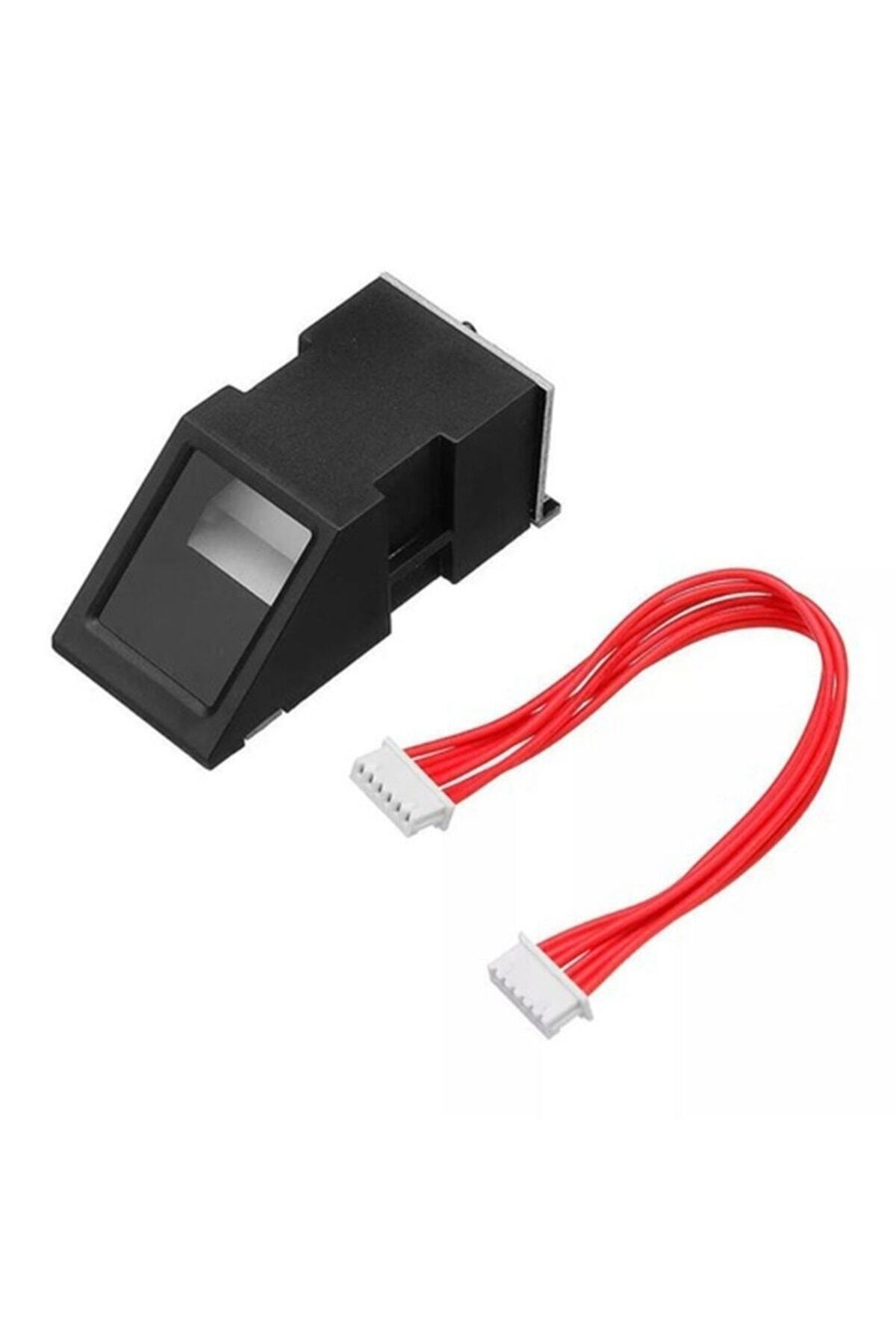

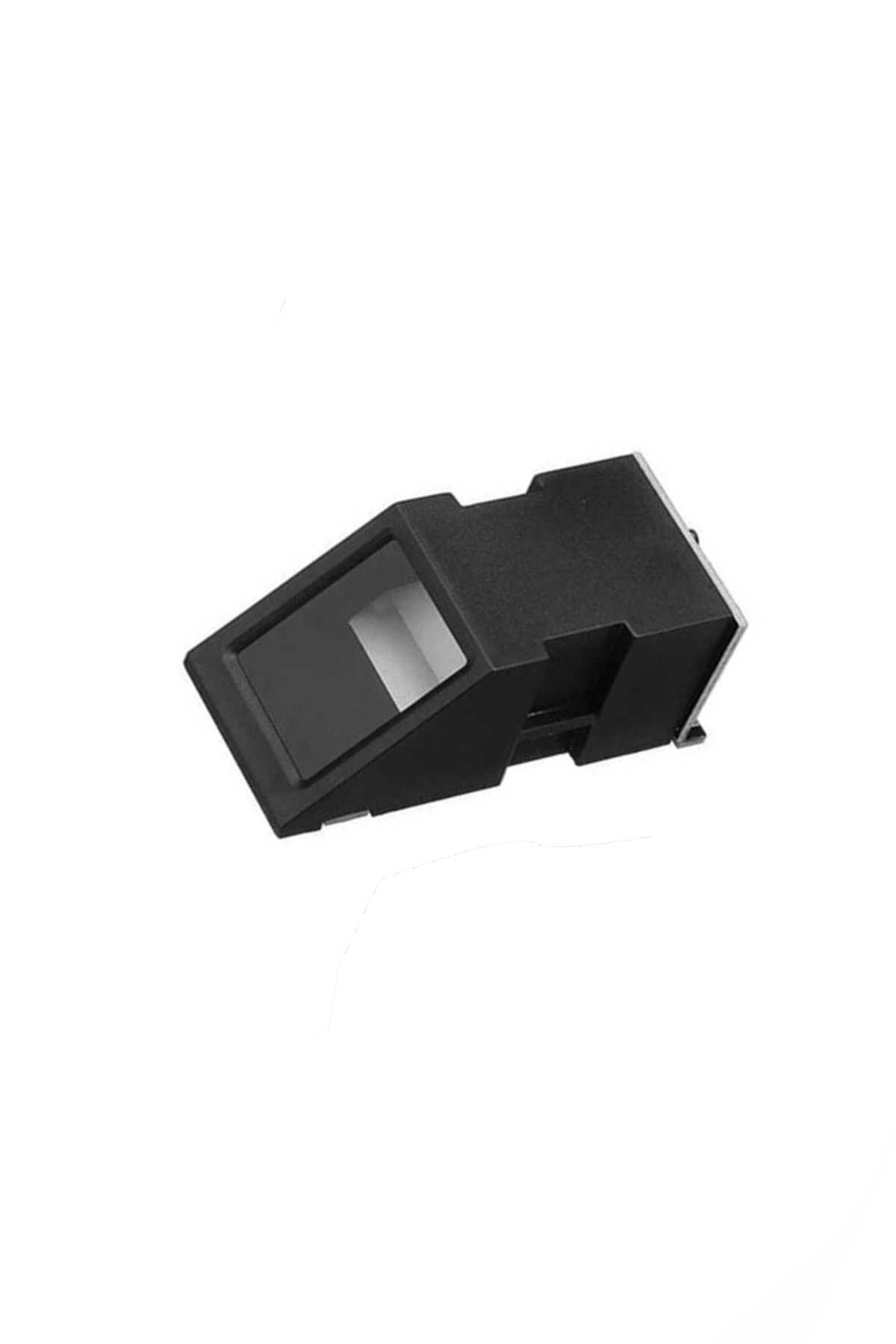

FPM10A optik parmak izi okuyucu, parmak yüzeyinin görüntüsünü alıp biyometrik şablonla karşılaştırma işlemlerini modül içinde yapan bir sensör sınıfıdır. Mikrodenetleyiciyle UART üzerinden haberleşir; parmak kaydetme, arama ve kayıt silme işlevleri uygun komutlarla yönetilir.
Kilit prototipleri, personel kontrol denemeleri ve elektronik projelerde kullanılabilir. Sensör kendi başına kapı kilidini veya röleyi süren bir güç çıkışı değildir; sistemin kontrol, besleme ve sürücü devreleri ayrıca hazırlanmalıdır.
Teknik özellikler
Model sınıfı: FPM10A optik parmak izi modülü.
Haberleşme: TTL UART; TX/RX ve ortak GND.
Besleme sınıfı: yaygın FPM10A kaynaklarında 3,6–6 V; stok etiketi doğrulandıktan sonra regüle 5 V kullanımı.
UART başlangıç hızı: yaygın varsayılan 57600 bit/s; modülden okunarak doğrulanır.
İşlevler: şablon oluşturma, kayıt saklama, arama/eşleştirme ve silme.
Kapasite: modül parametrelerinden okunmalı; 162/200 kayıt farklılıkları var.
Lojik seviye: besleme geriliminden ayrı değerlendirilir; 3,3 V UART seviyesiyle uyum stok belgesinden doğrulanmalıdır.
Bağlantı ve kullanım
Etiket/pin şemasından VCC, GND, TX ve RX’i belirleyin; kablo renklerine bakarak enerji vermeyin. Besleme değerini doğrulayın.
Başlangıç için kararlı, en az 200 mA sağlayabilen regüle 5 V kaynak ayırın. Bu, güç kaynağı seçimi önerisidir; kesin sensör tüketimi değildir.
Sensör TX’ini kontrolcünün RX’ine ve RX’ini TX’e bağlayın. Gerekli hatlarda uygun lojik seviye dönüştürücü kullanın.
İlk haberleşmede şifre/doğrulama ve parametre okuma komutlarını çalıştırın. Kapasite, hız ve geçerli kayıt sayısını okuyun.
Aynı parmağı modülün istediği şekilde iki kez okutup şablon oluşturun. Farklı açılarla eşleşmeyi test edin; başarısız veya düşük kaliteli kayıtta işlemi tekrarlayın.
Dikkat edilmesi gerekenler
Camın temiz, kuru ve çizilmemiş olması önemlidir. Çok ıslak, kirli veya hasarlı parmak yüzeyi okuma başarısını etkileyebilir.
Erişim kontrolünde güç kesilmesi ve haberleşme hatası için güvenli davranış tasarlayın. Biyometrik kayıtları yetkisiz erişime karşı koruyun; silme komutlarını kontrollü kullanın.
