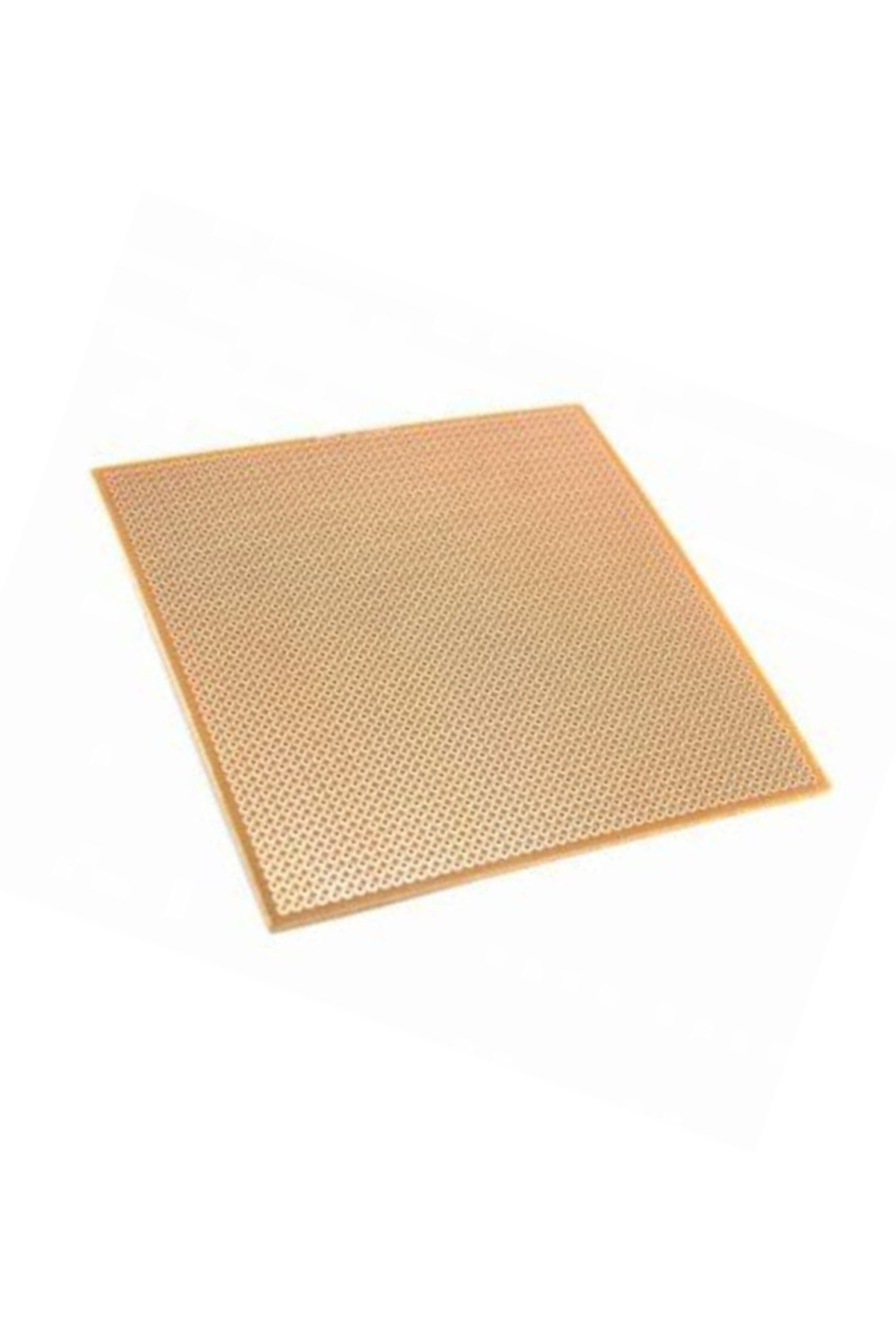

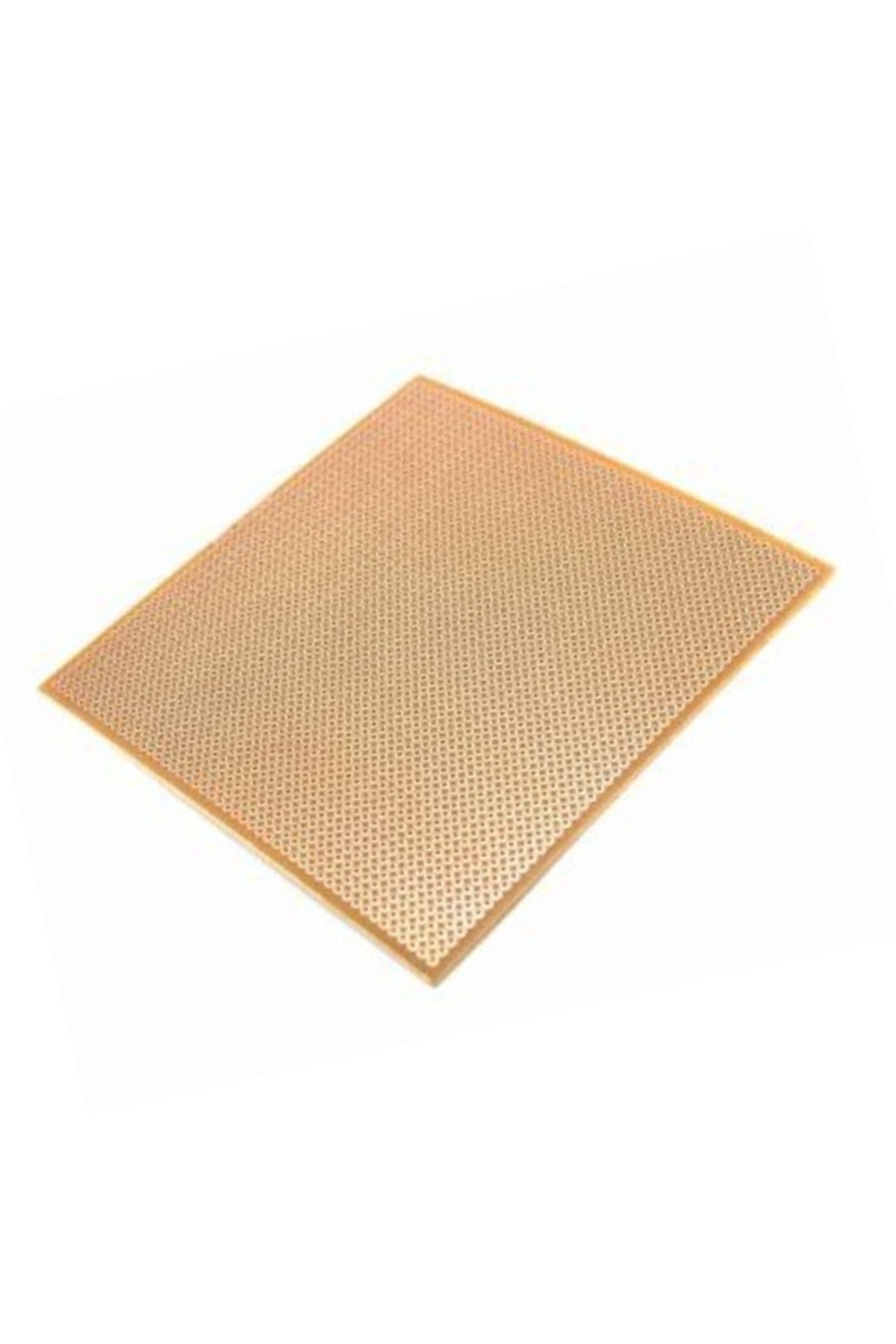

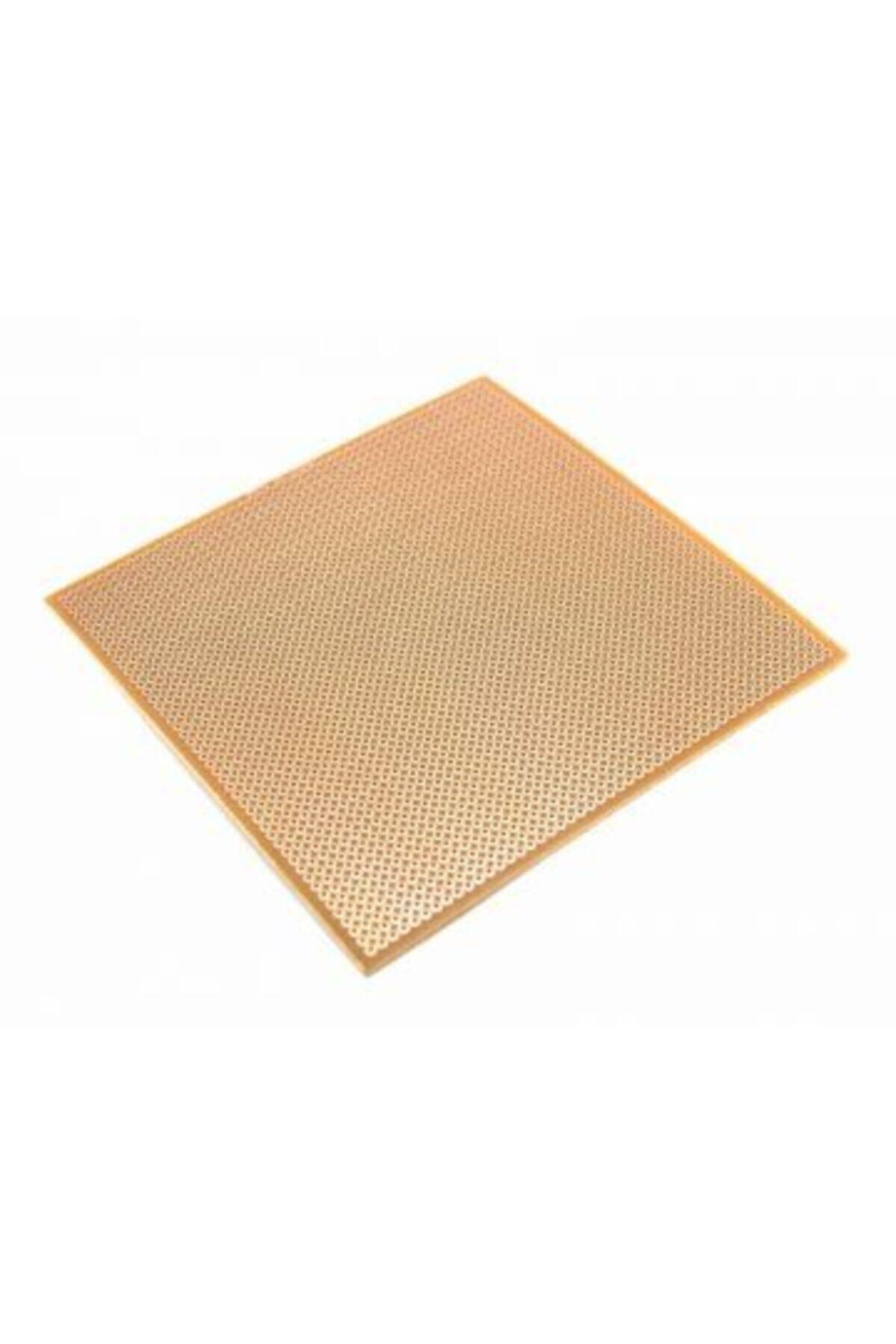

12x12 cm tek yüzlü delikli bakır plaket, elektronik bileşenleri lehimleyerek kalıcı prototip devre kurmak için kullanılır. Daha fazla bileşen içeren deneme devrelerinde bağlantıları tek bir kart üzerinde toplamak için alan sunar.
Hazır delikler bacaklı bileşenlerin yerleşimini kolaylaştırır. Devre bağlantıları tel köprüler, bileşen bacakları veya kontrollü lehim bağlantılarıyla hazırlanır; kart kendi başına belirli bir devre işlevi gerçekleştirmez.
Teknik özellikler
Nominal ölçü: 120 × 120 mm.
Yapı: tek yüzü bakırlı, delikli prototip kartı.
Delik merkez aralığı: 2,54 mm sınıfı.
Montaj: bacaklı bileşenler ve uygun header bağlantıları.
Bağlantı yöntemi: lehimli bağlantı ve tel köprüler.
Bağlantı ve kullanım
Bileşenleri yerleştirmeden önce bakır yüzeyde hangi noktaların birbirine bağlı olduğunu multimetreyle kontrol edin.
Güç ve sinyal yollarını tasarlayın; gerekli bağlantıları tel köprülerle oluşturun. Lehim köprülerinin komşu hatları birleştirmediğini inceleyin.
İlk enerjiyi akım sınırlamalı bir kaynaktan verin. Güç hatlarının ve konnektörlerin yük altında ısınmasını kontrol edin.
Dikkat edilmesi gerekenler
Bakır yüzeyin görünümü, deliklerin içinin metal kaplı olduğu anlamına gelmez. Şemaya göre süreklilik ölçümü yapın.
Kalınlık, bakır ağırlığı ve altlık sınıfı doğrulanmadan FR4, alev dayanımı veya belirli akım taşıma garantisi verilmez.
