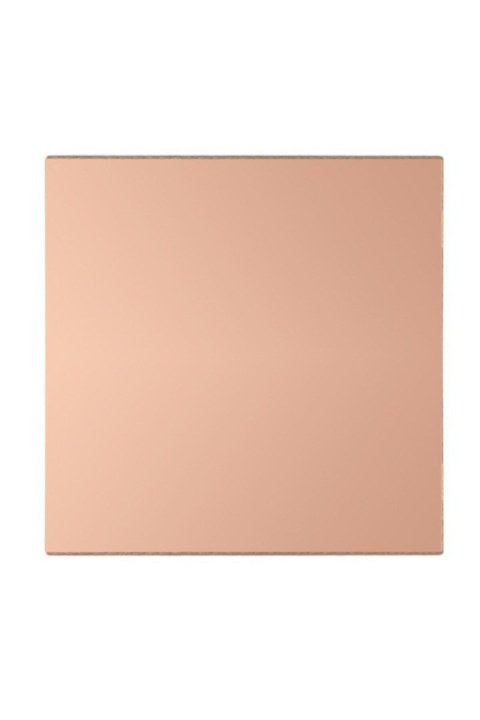

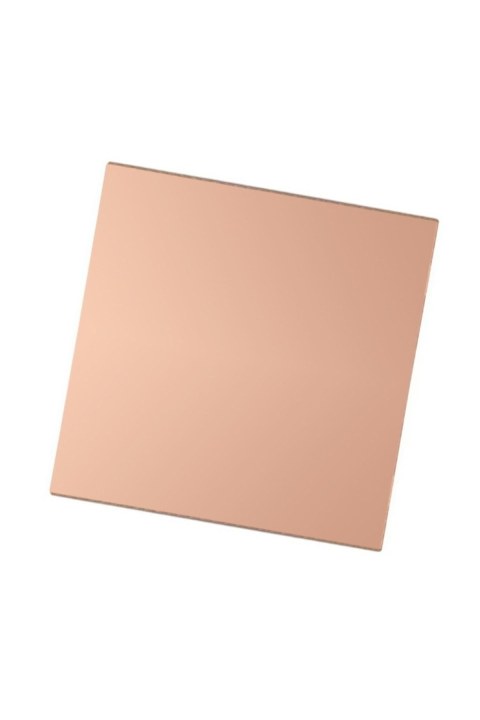

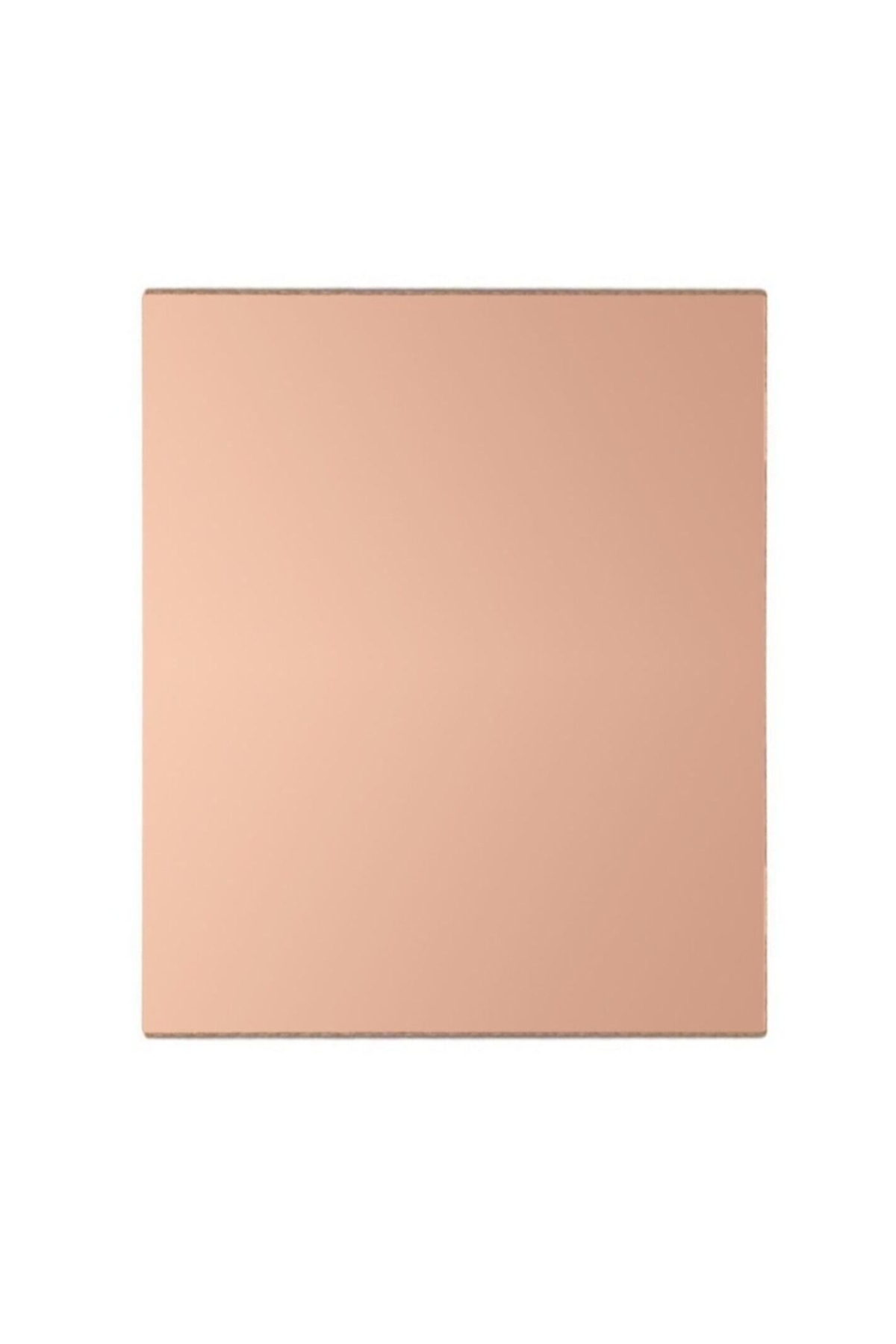

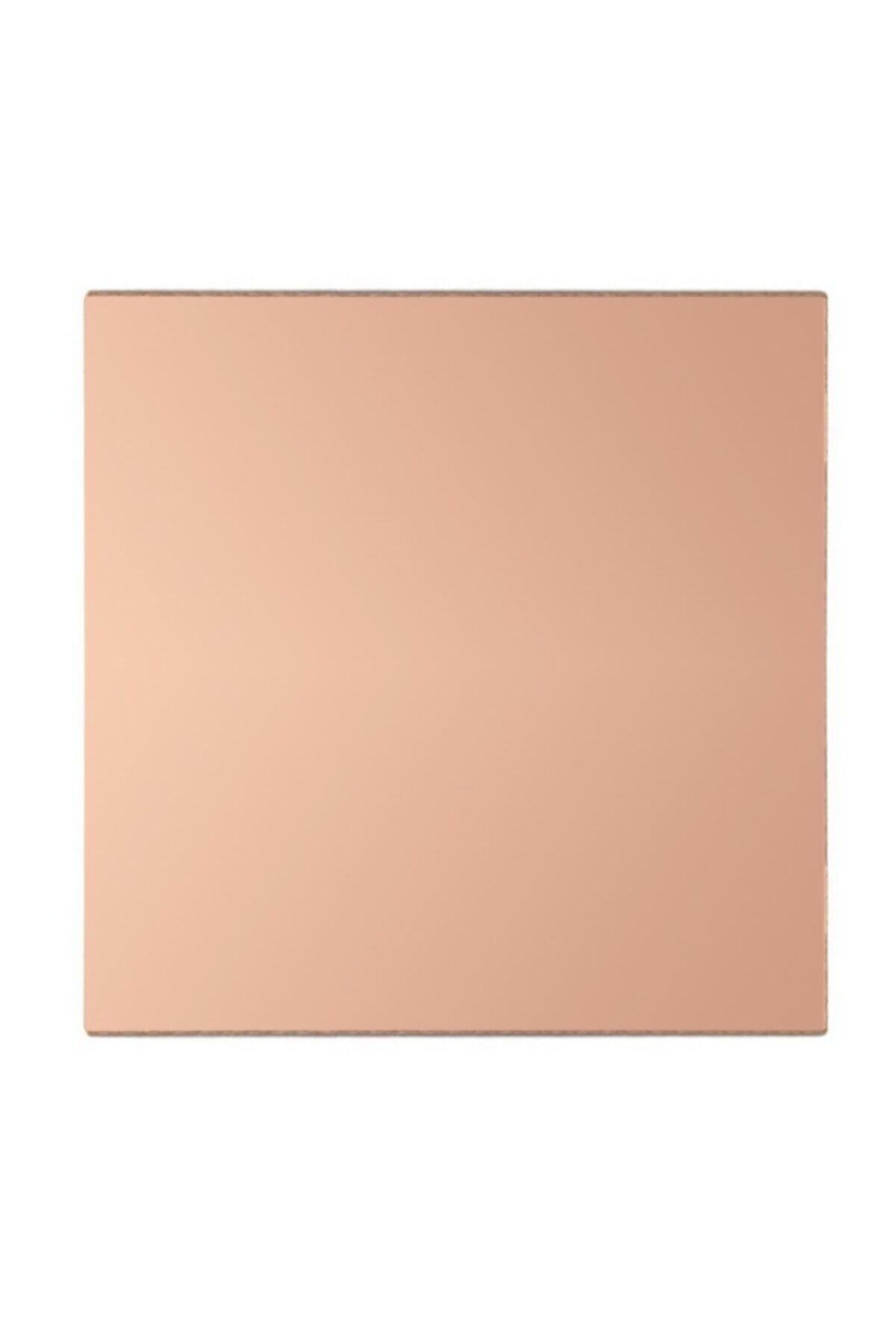

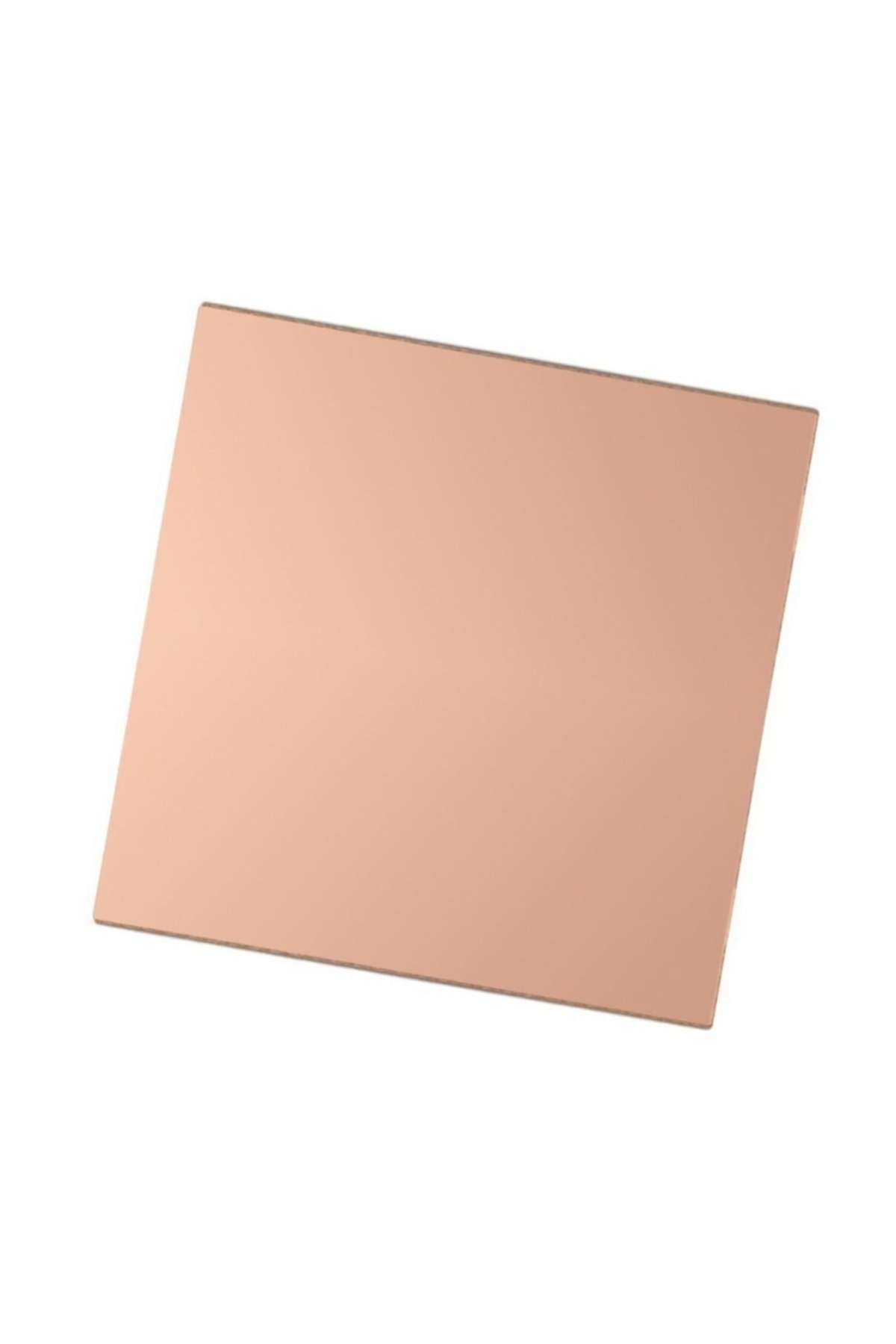

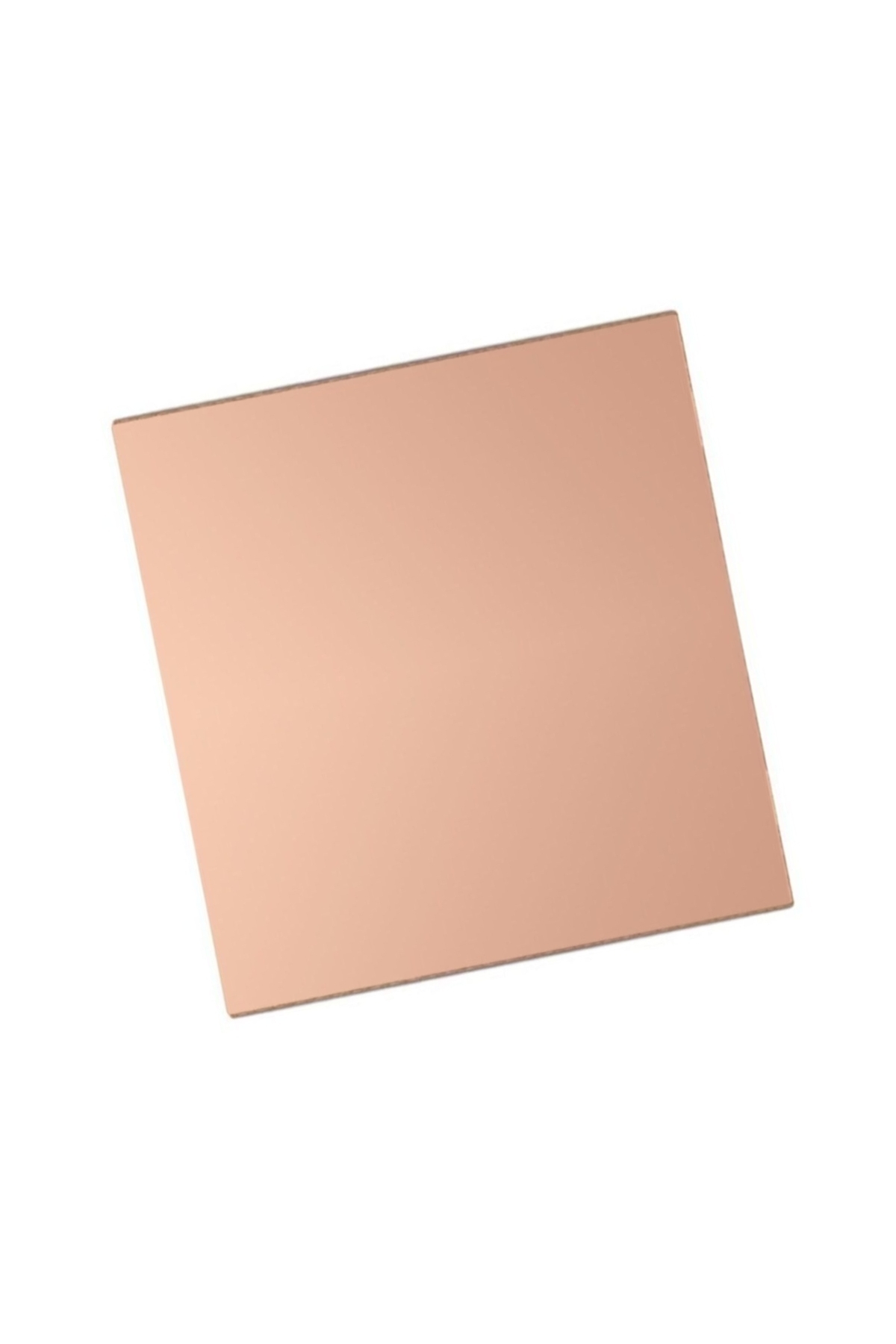

15x20 cm çift yüzlü bakır plaket, daha geniş iki katmanlı baskı devre tasarımlarını hazırlamak için kullanılır. Kontrol kartları ve çok sayıda bağlantı içeren prototiplerde yolların iki yüzde düzenlenmesine alan sağlar.
Plaket düz bakır kaplı ham levhadır; üzerinde hazır devre yolu, bileşen deliği veya lehim maskesi bulunmaz. İstenmeyen bakır uzaklaştırıldıktan sonra gerekli delikler açılır ve bileşen montajı yapılır.
Teknik özellikler
Nominal ölçü: 15 × 20 cm (150 × 200 mm).
Bakır kaplı yüz: 2.
Yüzey: deliksiz, desen işlenmemiş bakır kaplama.
Kullanım: özel baskı devre üretimi ve prototip PCB hazırlama.
Bağlantı yolları: kullanıcı tarafından oluşturulur.
Satın alma kaynağındaki karşılık: FR4 epoksi, yaklaşık 1,6 mm kart ve 35 µm bakır; ölçü toleransı ±2 mm.
Bağlantı ve kullanım
Devre desenini boyuta uygun hazırlayın. Toner transferi veya uygun rezistle maskeleme uygulayın; UV yöntemi için ayrıca uyumlu fotosensitif kaplama gerekir.
Maskelenmeyen bakırı, seçilen aşındırıcı ürünün talimatına göre uzaklaştırın. Sonrasında temizleyip yollar arasında kısa devre ve kopukluk kontrolü yapın.
Ön ve arka desenleri referans delikleriyle hizalayın. Katmanlar arası geçiş delikleri kendiliğinden metal kaplı değildir; uygun tel/perçin veya profesyonel via işlemi gerekir.
Kesim ve delme sırasında göz koruması, uygun toz uzaklaştırma ve iş parçası sabitlemesi kullanın. Son ölçüye getirdikten sonra kenar çapaklarını temizleyin.
Dikkat edilmesi gerekenler
Bakır kalınlığı ve yol genişliği, akım taşıma kapasitesini birlikte belirler. Bu levhaya genel bir amper veya çalışma gerilimi değeri atanamaz.
Ham plaket kendiliğinden lehim maskeli, foto-duyarlı veya kontrollü empedanslı PCB değildir. Kimyasal atıkları kullanılan ürünün güvenlik/bertaraf talimatına göre yönetin.
