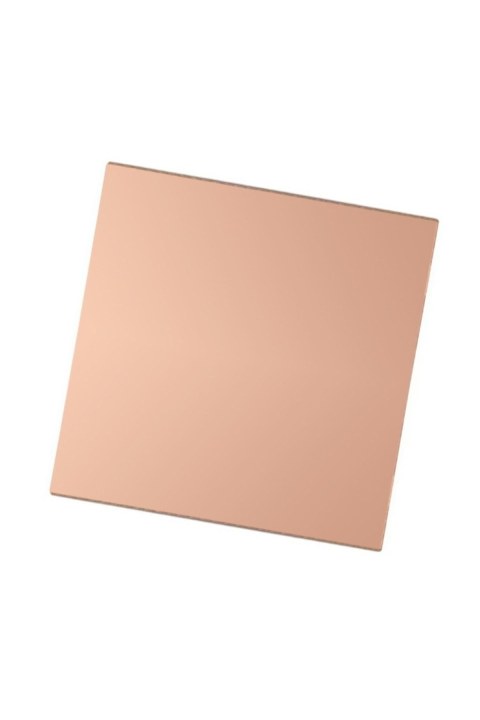

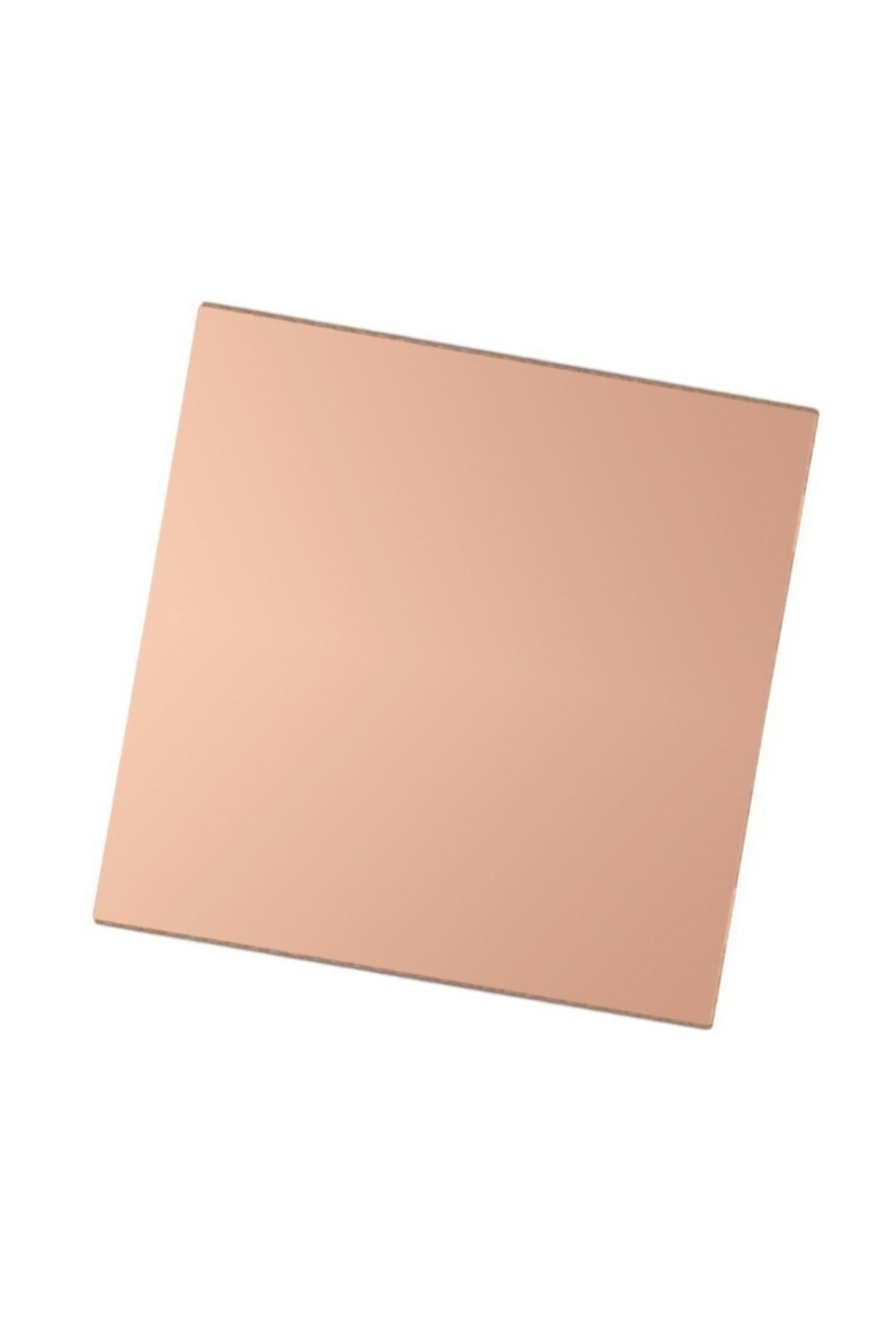

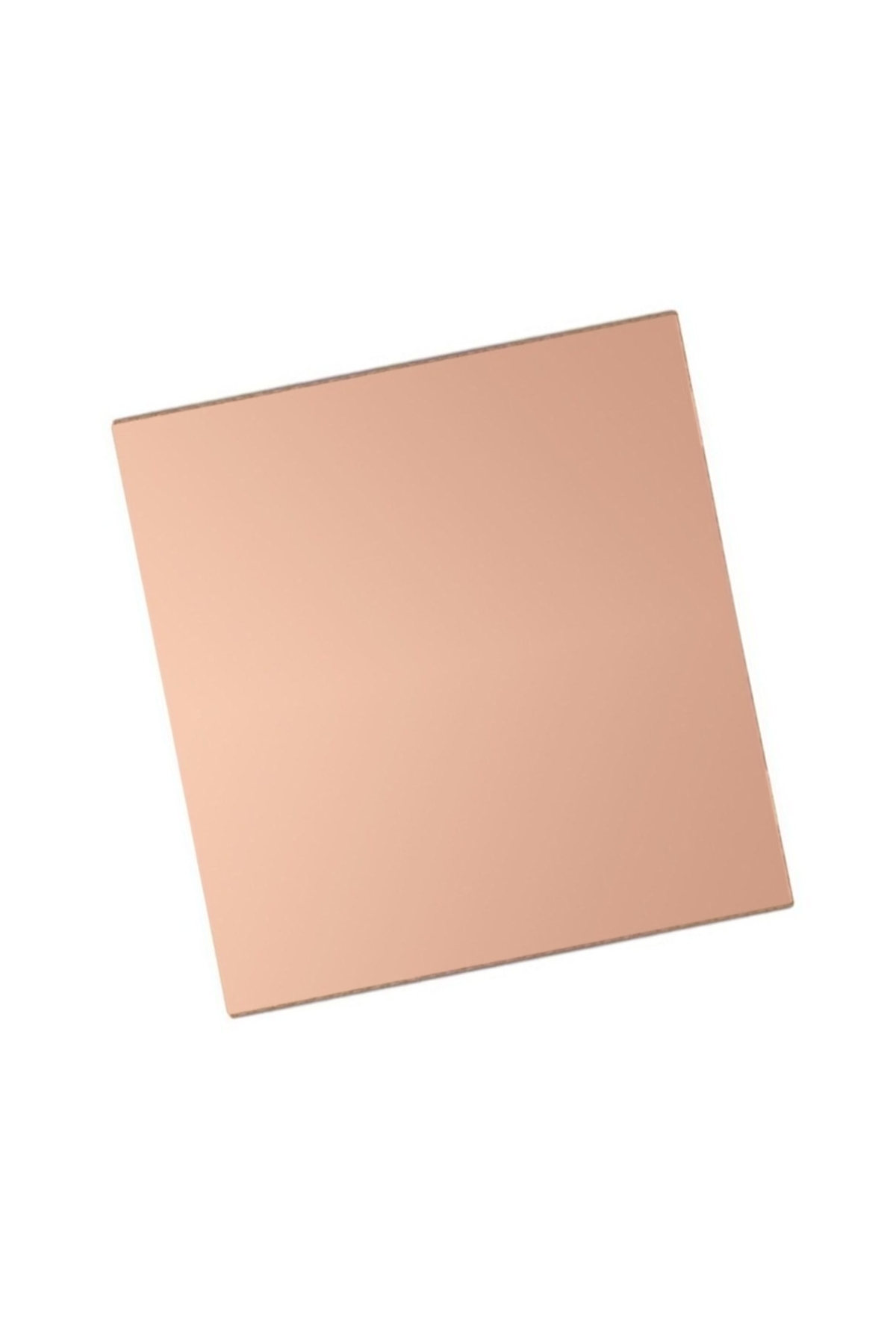

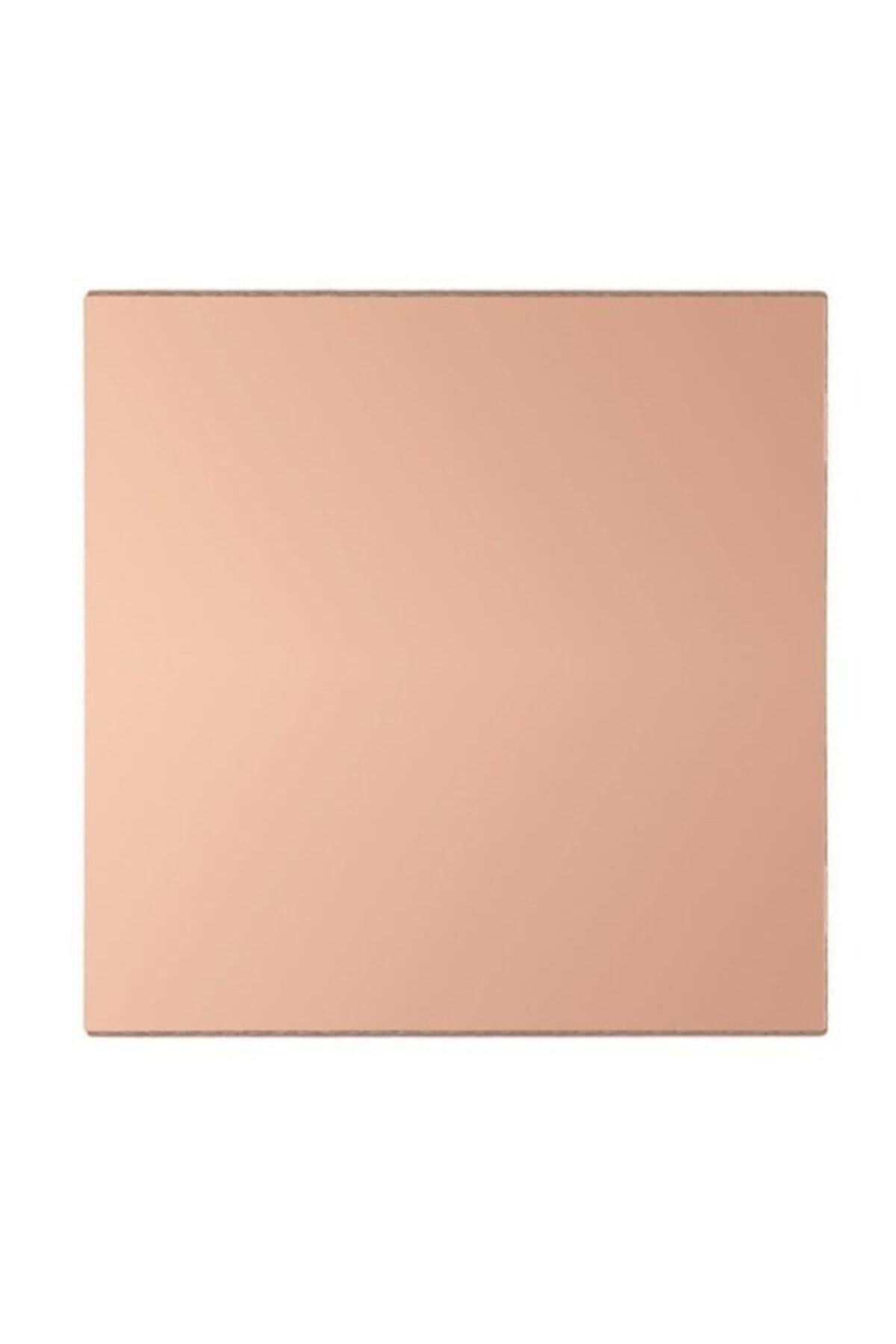

20x20 cm tek yüzlü bakır plaket, kendi elektronik kartınızı üretirken devre yollarını bakır yüzey üzerinde oluşturmanızı sağlar. Geniş kare yüzeyi, bir kontrol kartının hazırlanmasında veya birkaç küçük tasarımın aynı levhaya yerleştirilmesinde değerlendirilebilir.
Levha, işlenmemiş PCB malzemesidir. Üzerinde hazır devre, montaj deliği veya lehim maskesi bulunmaz. Devre elemanlarının yerleşimi, yol genişlikleri ve bağlantı delikleri hazırlanan tasarıma göre belirlenir.
Teknik özellikler
Nominal ölçü: 200 × 200 mm.
Bakır kaplı yüz sayısı: 1.
Yüzey: deliksiz ve desen işlenmemiş bakır.
Bağlantı yolları: kullanıcı tarafından oluşturulur.
Uygulama: özel baskı devre ve elektronik prototip üretimi.
Bağlantı ve kullanım
Devreyi gerçek boyutunda hazırlayın. Toner aktarımı, uygun rezist veya uyumlu fotorezist kaplama yöntemiyle yolları koruyun.
Açıkta kalan bakırı seçtiğiniz aşındırıcı ürünün talimatına göre uzaklaştırın. Kartı temizleyip yolların sürekliliğini ve aralarındaki yalıtımı ölçün.
Bileşen deliklerini uygun uçla açın; kenarları temizledikten sonra montaj ve lehimleme yapın.
Dikkat edilmesi gerekenler
İz genişliği, bakır kalınlığı ve sıcaklık artışı birlikte değerlendirilmeden karta genel bir amper sınırı atanamaz.
Kesme ve delmede göz koruması, parça sabitleme ve uygun toz uzaklaştırma kullanın. Kimyasal atıkları kullanılan ürünün güvenlik talimatına göre yönetin.
