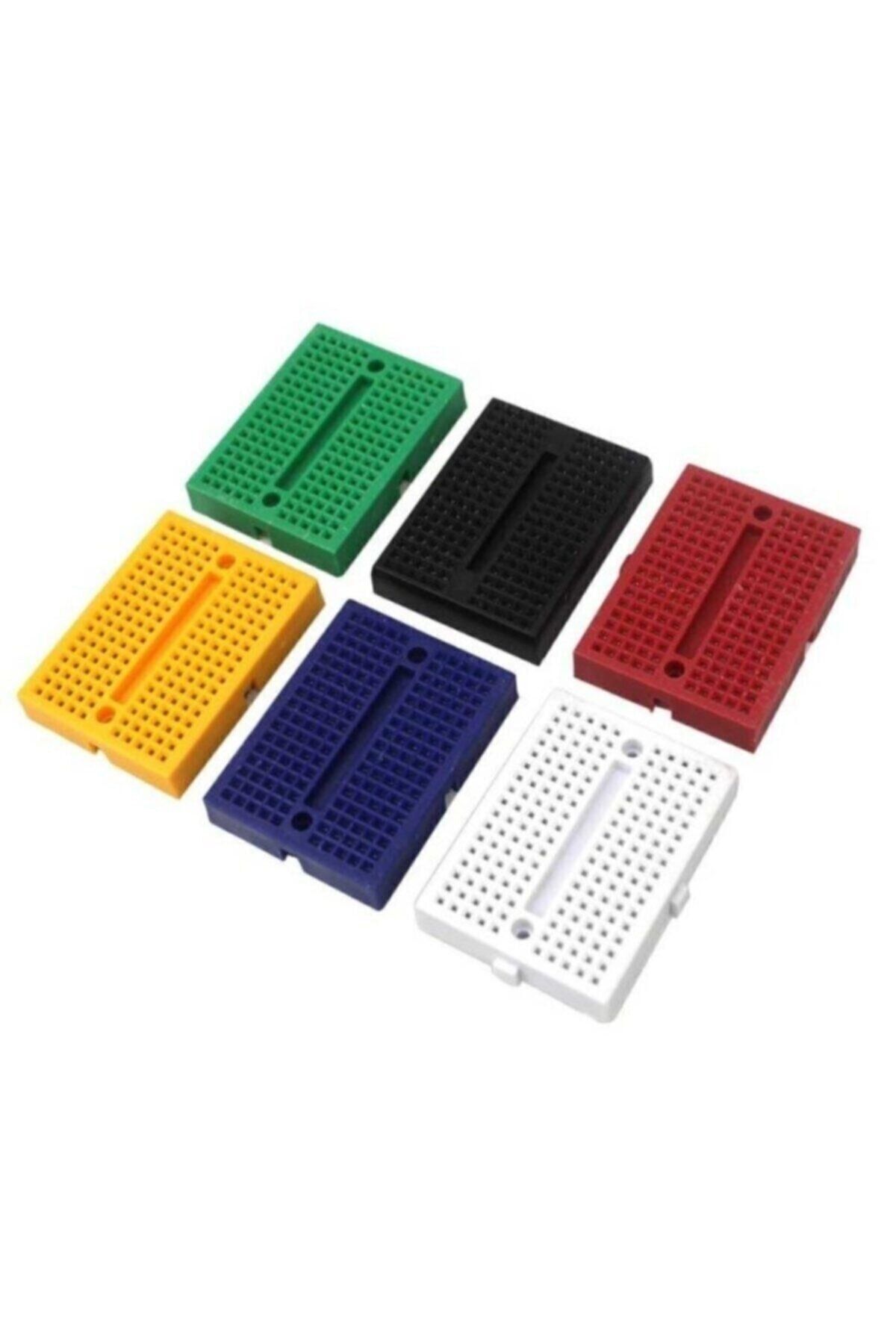

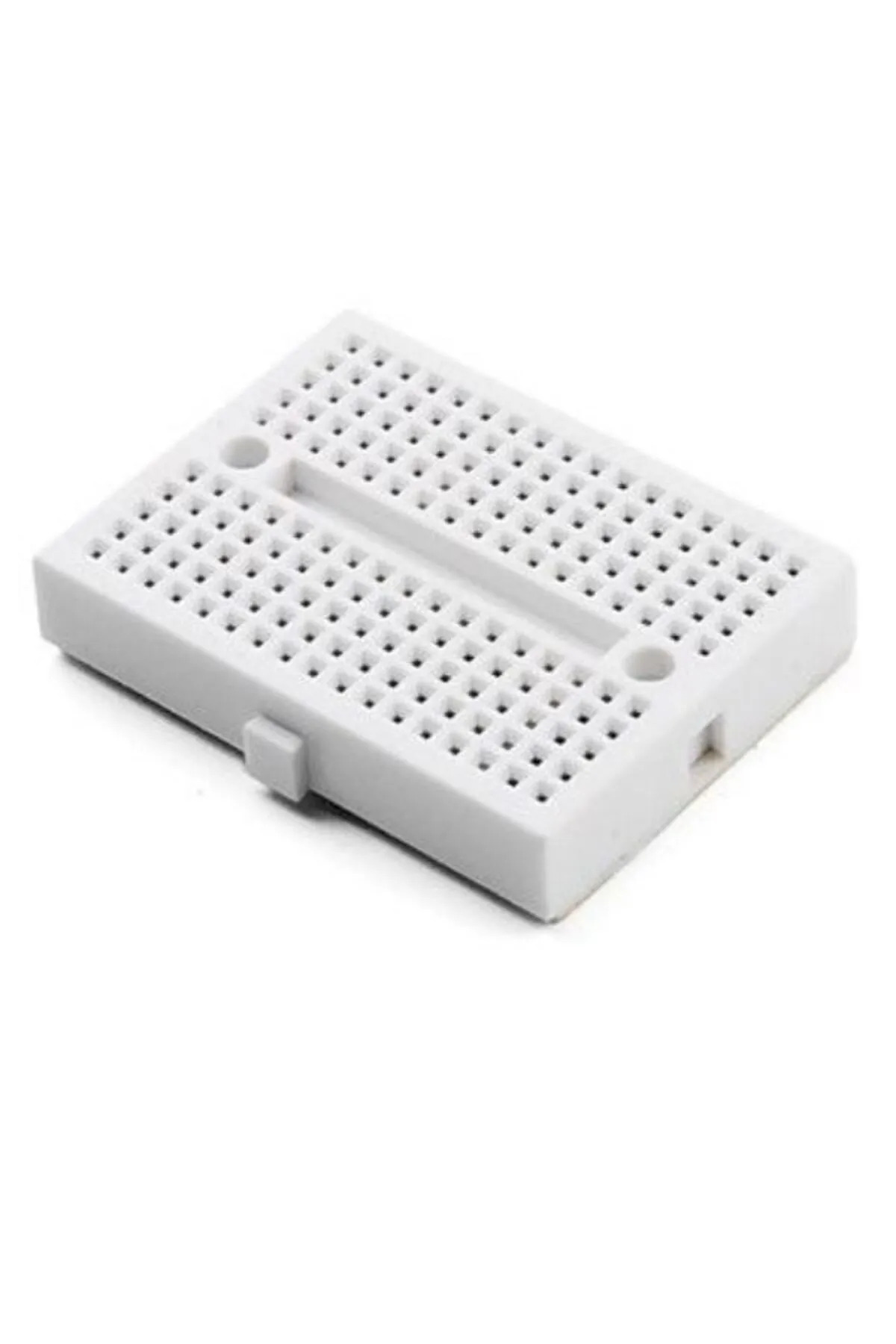

170 nokta mini breadboard, elektronik devreleri lehimlemeden kurmak ve değiştirmek için kullanılan kompakt bir deney tahtasıdır. Sensör bağlantıları, LED uygulamaları, buton devreleri ve küçük mikrodenetleyici prototipleri için uygundur.
Teknik özellikler
Bağlantı noktası: 170.
Delik aralığı: 2,54 mm.
Yaklaşık ölçüler: 47×35×8,5 mm.
İç bağlantı düzeni: Beşli ortak temas grupları.
Orta kanal: İki bağlantı tarafını ayırır.
Ayrı uzun güç rayları: Bulunmaz.

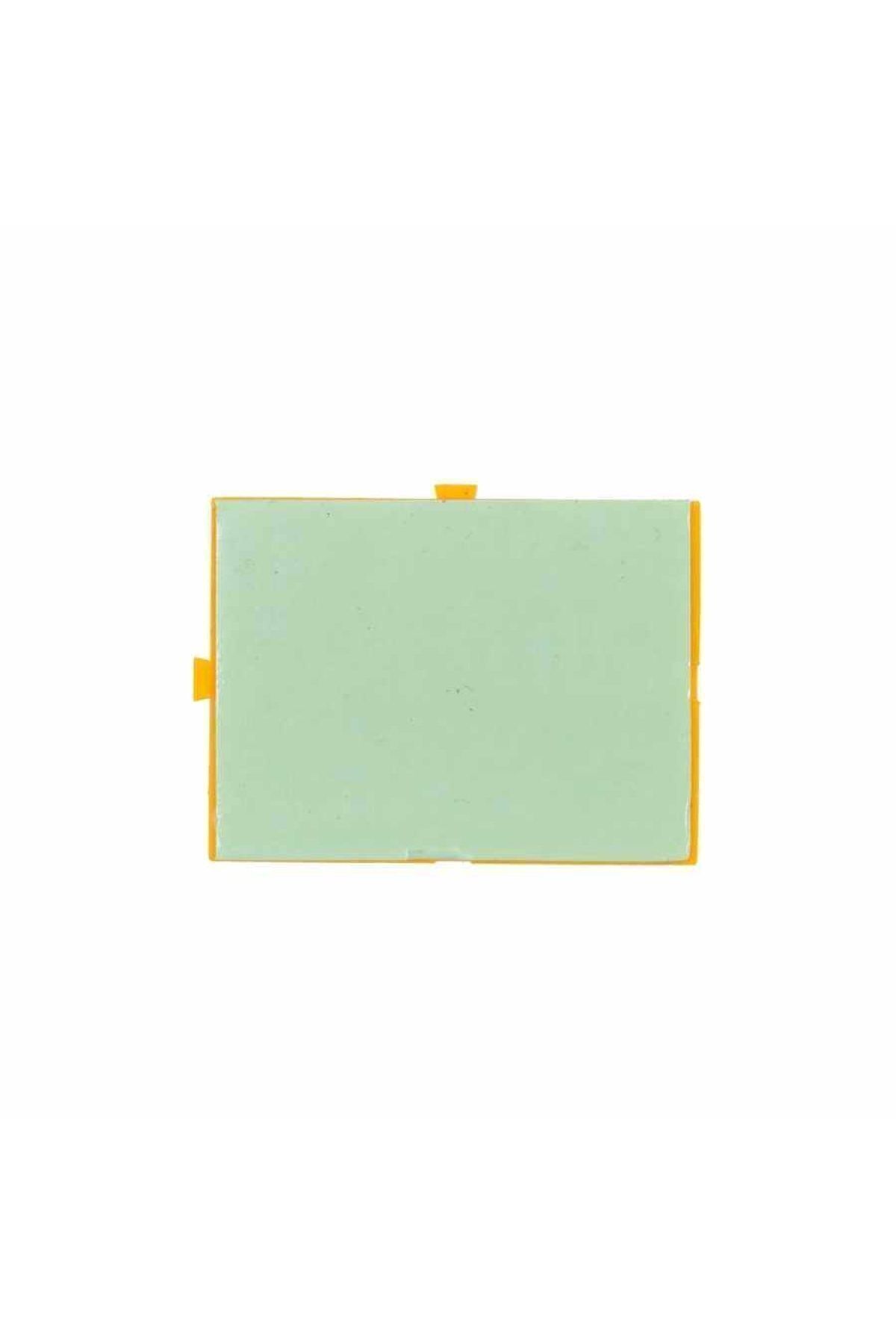

Alt yüzey: Yapışkanlı sabitleme katmanı.
Kullanım şekli: Lehim gerektirmeyen geçici bağlantı.
Bağlantı ve kullanım
Aynı taraftaki beşli delik grupları içeriden birbirine bağlıdır; orta kanalın karşısındaki grup ayrı kalır. DIP kılıflı entegreler orta kanalı köprüleyecek şekilde yerleştirilebilir. Bu modelde ayrı güç rayları bulunmadığından besleme dağıtımı jumper kablolarla planlanmalıdır.
İlk kullanımda bağlantı gruplarını multimetrenin süreklilik kademesiyle kontrol etmek, hatalı yerleşimi önler. Uygun çapta tek damarlı kablo ve breadboard uyumlu pin kullanılmalıdır. Kalın kablolar temas yaylarını gevşetebilir.
Breadboard düşük gerilimli prototipler içindir. Şebeke gerilimi, yüksek akım veya güvenilirliği kritik kalıcı bağlantılarda kullanılmamalıdır. Son devre, uygun lehimli PCB ya da bağlantı sistemi üzerine taşınmalıdır.
