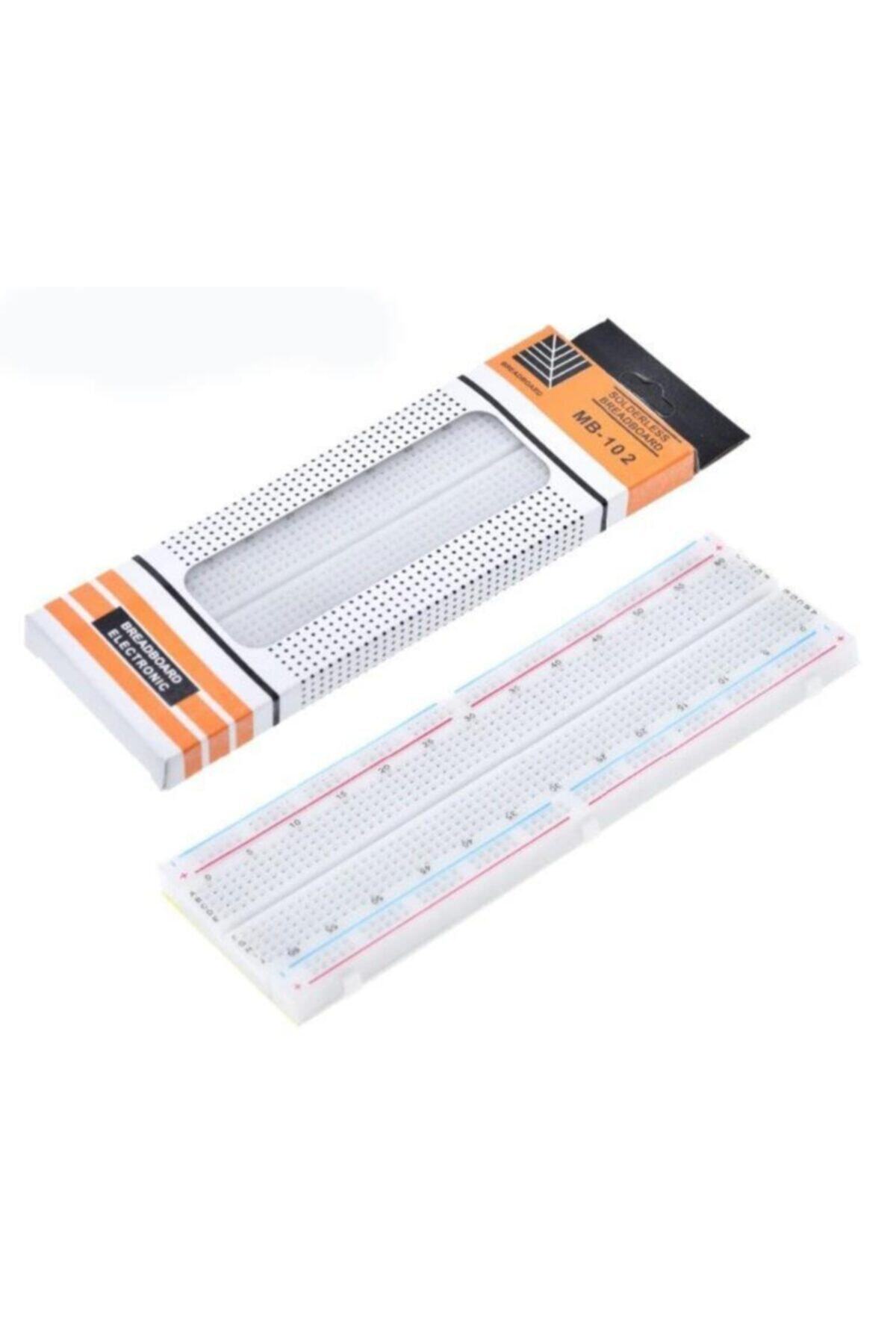

MB-102 breadboard, elektronik bileşenleri lehimlemeden takıp çıkararak devre kurmak için kullanılan prototipleme platformudur. Eğitim, Arduino sensör denemeleri ve komponent testlerinde bağlantıları hızlıca değiştirmenizi sağlar.
Orta bölümdeki beşli kontak grupları bileşen ayaklarını birbirine bağlar. Ortadaki kanal, DIP entegrelerin iki bacak sırasını birbirinden ayırır. Yan güç rayları besleme dağıtımını düzenlemek için kullanılır.
Teknik özellikler
Bağlantı noktası: 830; yaygın düzen 630 ana alan + 200 güç rayı noktası.
Pin merkez aralığı: 2,54 mm.

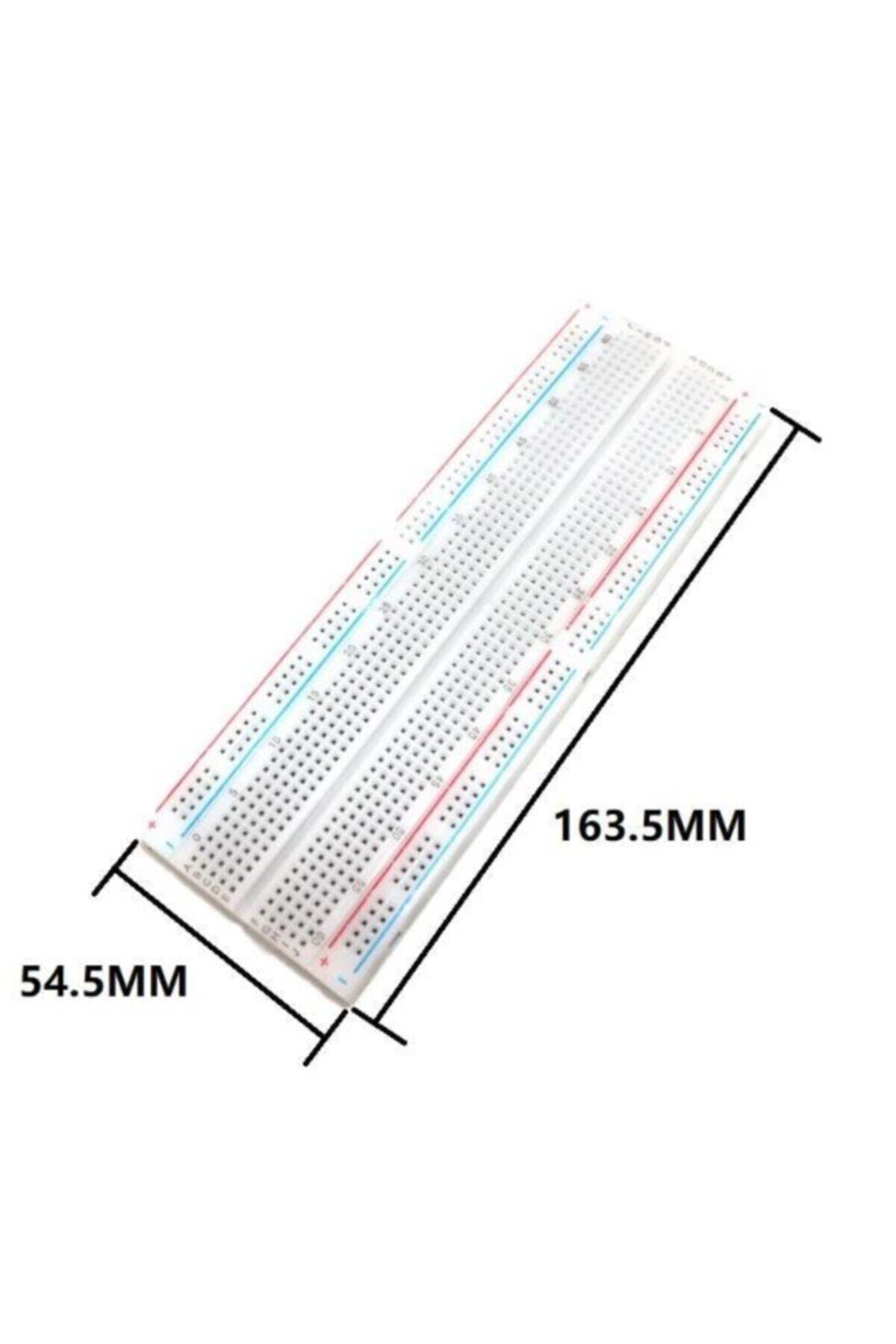

Boyut sınıfı: yaklaşık 165 × 55 mm.
Bağlantı tipi: yaylı kontaklı, lehimsiz.
Yapı: orta kanal ve iki yanda besleme rayları.
Bağlantı ve kullanım
Şemayı kurmadan önce multimetreyle beşli grupları ve güç raylarının sürekliliğini test edin. Raylar bazı partilerde ortadan bölünmüş olabilir.
DIP entegreyi orta kanalı köprüleyecek biçimde yerleştirin. Aynı beşli gruba taktığınız iki bacağın elektriksel olarak birleşeceğini unutmayın.
Besleme raylarını jumperla bağladıktan sonra kutuplamayı ölçün. Kısa ve düzenli bağlantılarla devreyi adım adım kurun.
Dikkat edilmesi gerekenler
Kırmızı/mavi çizgiler yalnızca işarettir; gerçek elektriksel kutbu siz bağlarsınız.
Şebeke, yüksek akım, yüksek güç ve çok yüksek frekans uygulamaları için uygun değildir. Kalın tel veya uygunsuz uçla kontakları zorlamayın.
