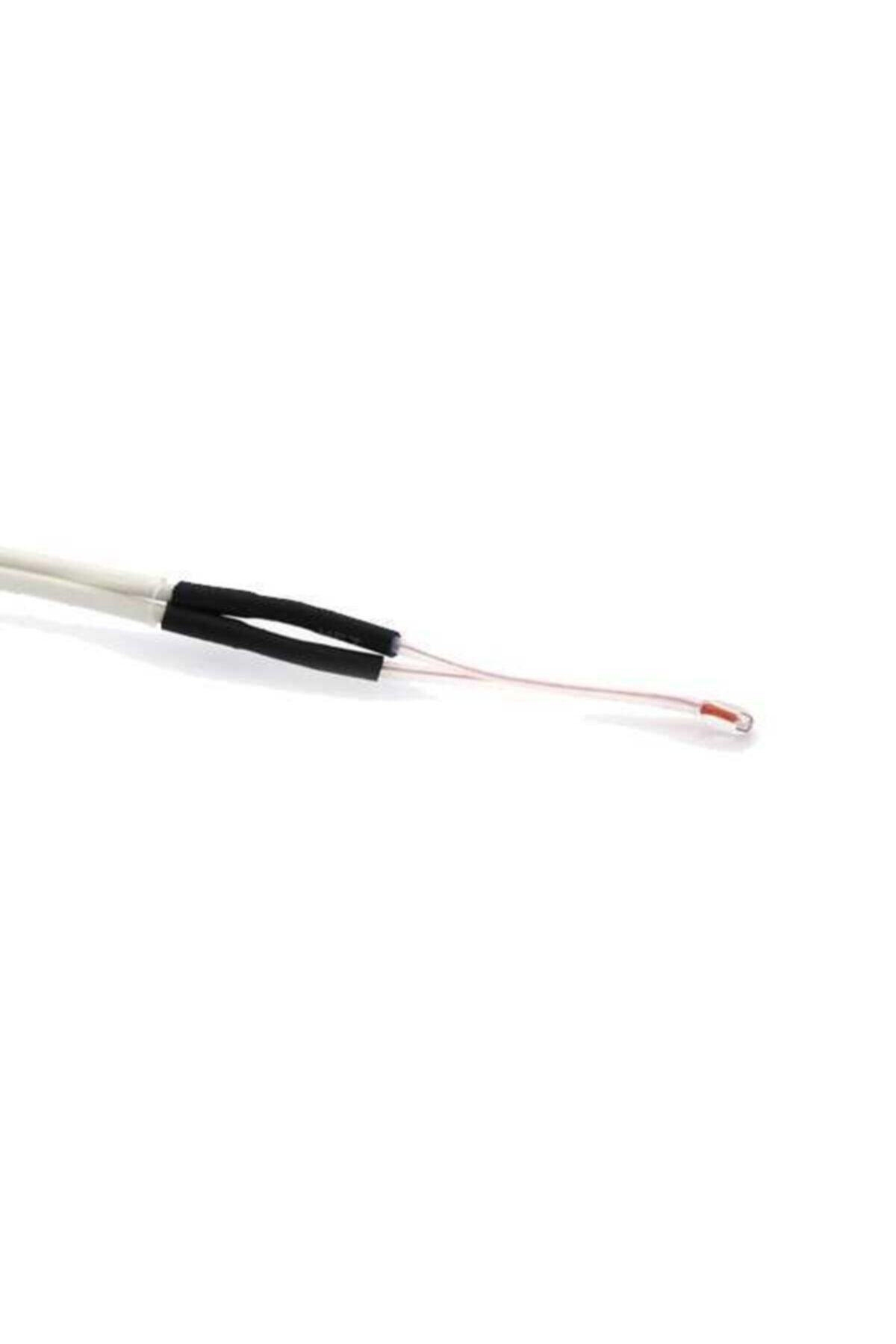

100K NTC kablolu termistör, sıcaklık arttıkça elektriksel direnci azalan bir sıcaklık sensörüdür. Uygun kontrol kartı ve yazılım ayarlarıyla 3D yazıcı hotend sıcaklık ölçümü, elektronik sıcaklık izleme ve direnç temelli ölçüm devrelerinde kullanılabilir.
Teknik özellikler
Sensör tipi: NTC termistör.
Nominal direnç: 25 °C'de 100 kΩ.
Sensörün belirtilen azami ölçüm sıcaklığı: 300 °C.

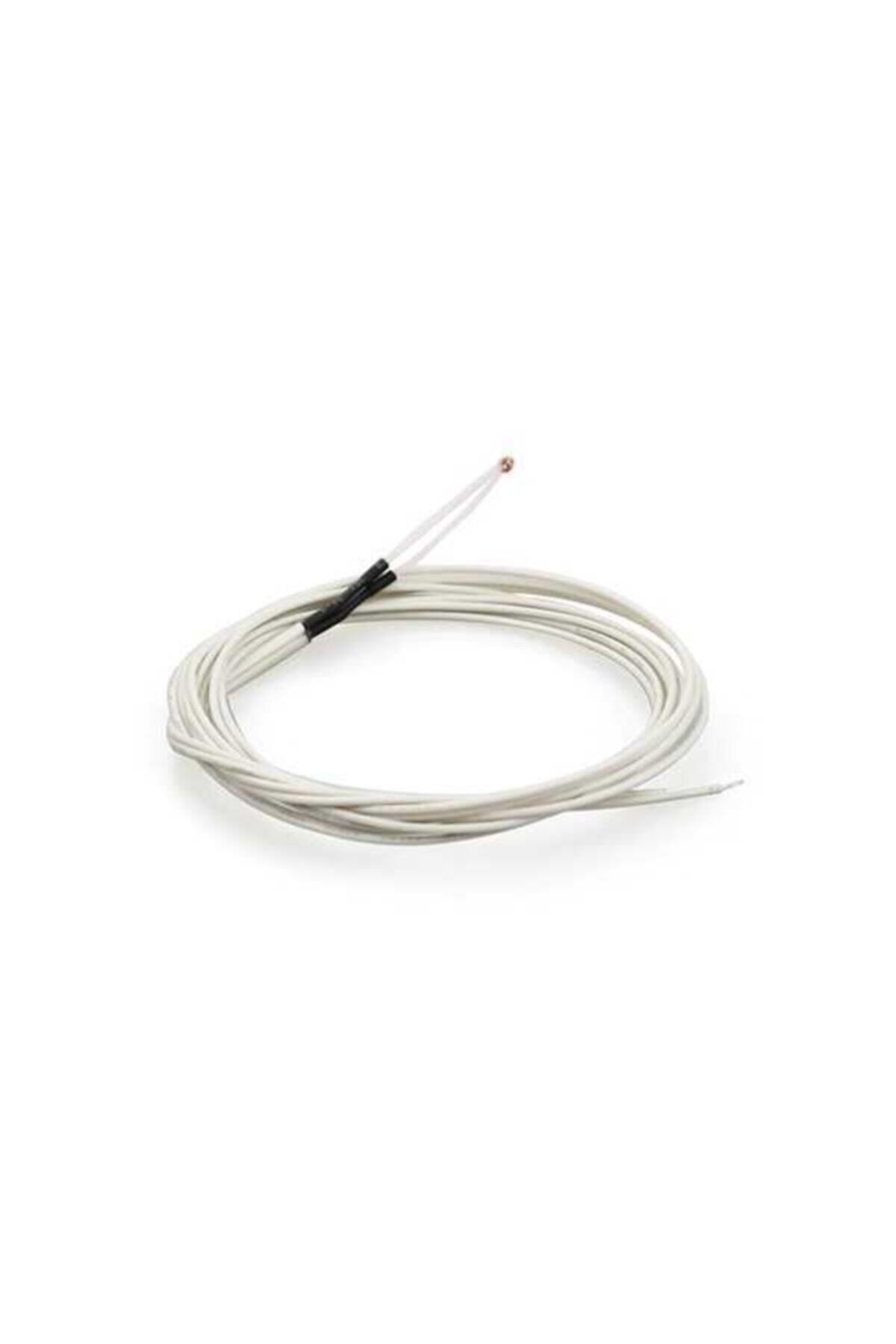

Kablo uzunluğu: Yaklaşık 1 metre.

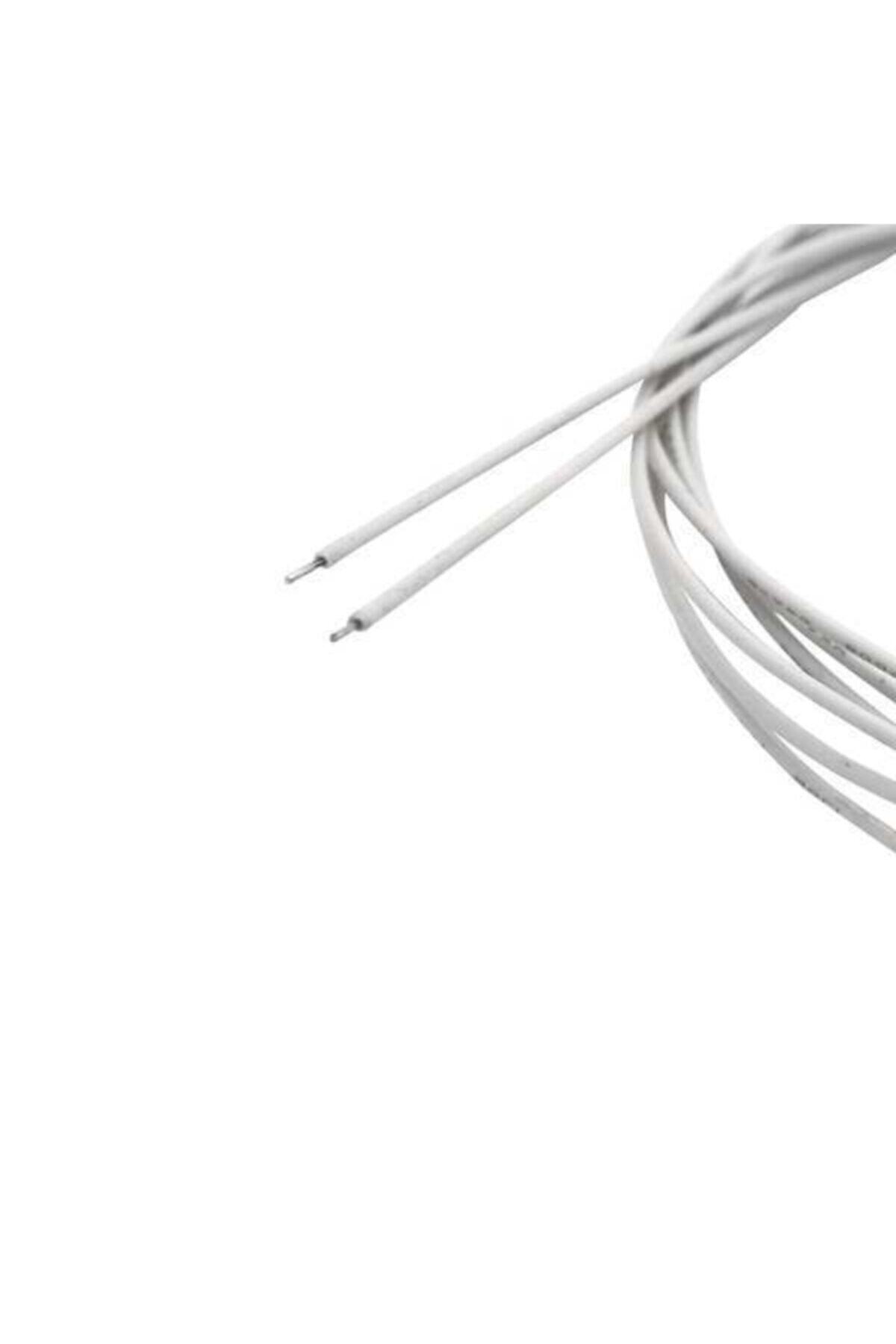

Bağlantı: İki kablolu, kutupsuz direnç elemanı.
Kullanım alanı: Uyumlu 3D yazıcı ve sıcaklık ölçüm devreleri.
Bağlantı ve ayarlama
Bu sensör gerilim üreten bir prob değildir. Kontrol kartında uygun direnç bölücü üzerinden ölçülür; direnç değeri yazılım tarafından sıcaklığa çevrilir. Doğru sonuç için yalnızca 100K seçmek yeterli olmayabilir. Yazılımın termistör eğrisi ve ölçüm devresindeki referans direnç gerçek sensörle uyumlu olmalıdır. Doğrulanmamış Beta katsayısı kullanılmamalıdır.
3D yazıcıda sensör, ısıtıcı bloğuna güvenli biçimde sabitlenmeli; kablolar hareketli parçalardan ve çıplak ısıtıcı bağlantılarından uzak tutulmalıdır. Belirtilen 300 °C değeri sensörün ölçüm üst sınırıdır; kablo ve bağlantı izolasyonunun aynı sıcaklığa sürekli maruz kalabileceği anlamına gelmez.
Montajdan sonra önce oda sıcaklığındaki okuma kontrol edilmeli, ardından kademeli ısıtma testi yapılmalıdır. Termal kaçak koruması açık tutulmalıdır. Sensörün yerinden çıkması kontrolsüz ısınmaya yol açabileceğinden montaj ve kablo bağlantıları düzenli kontrol edilmelidir.
