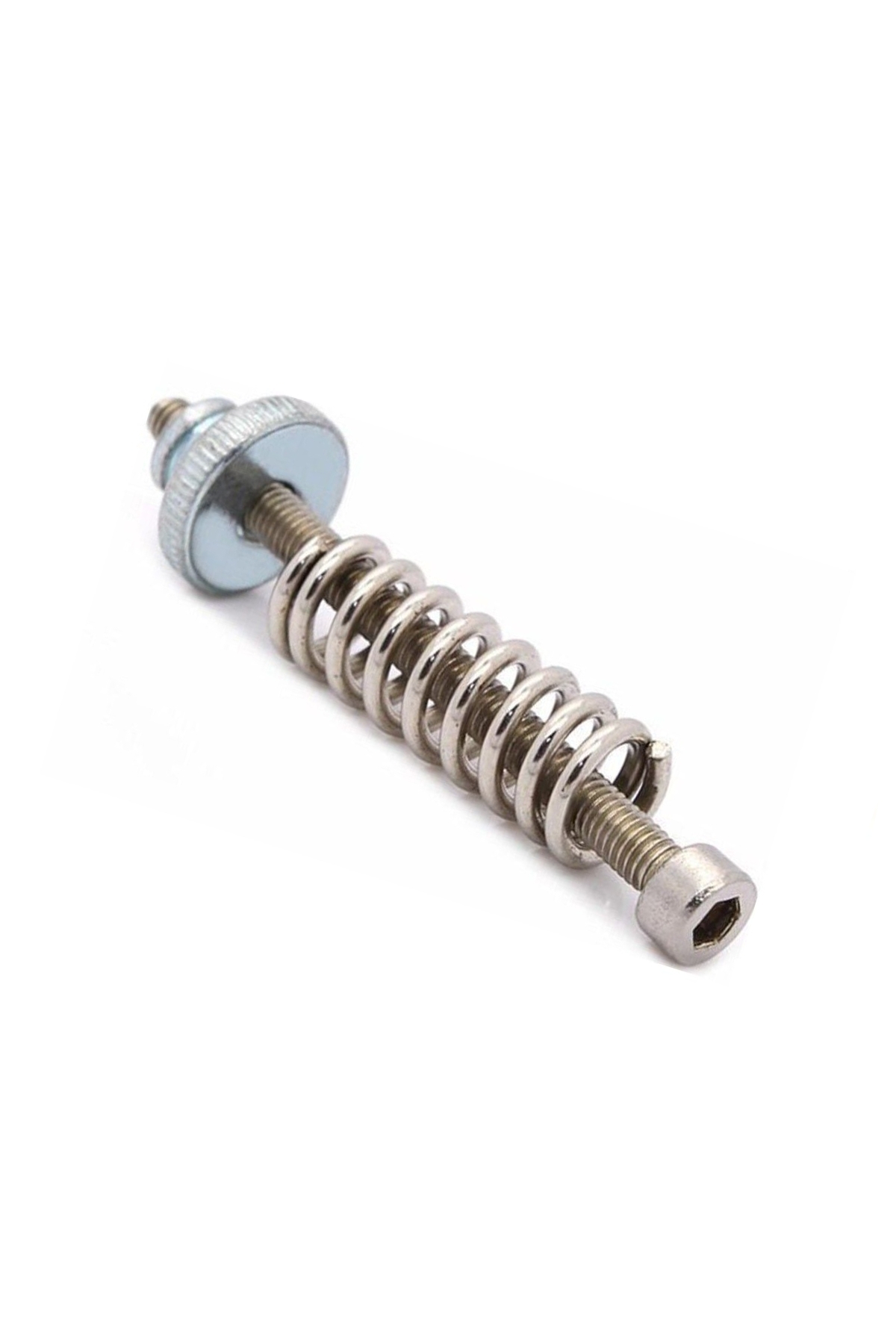

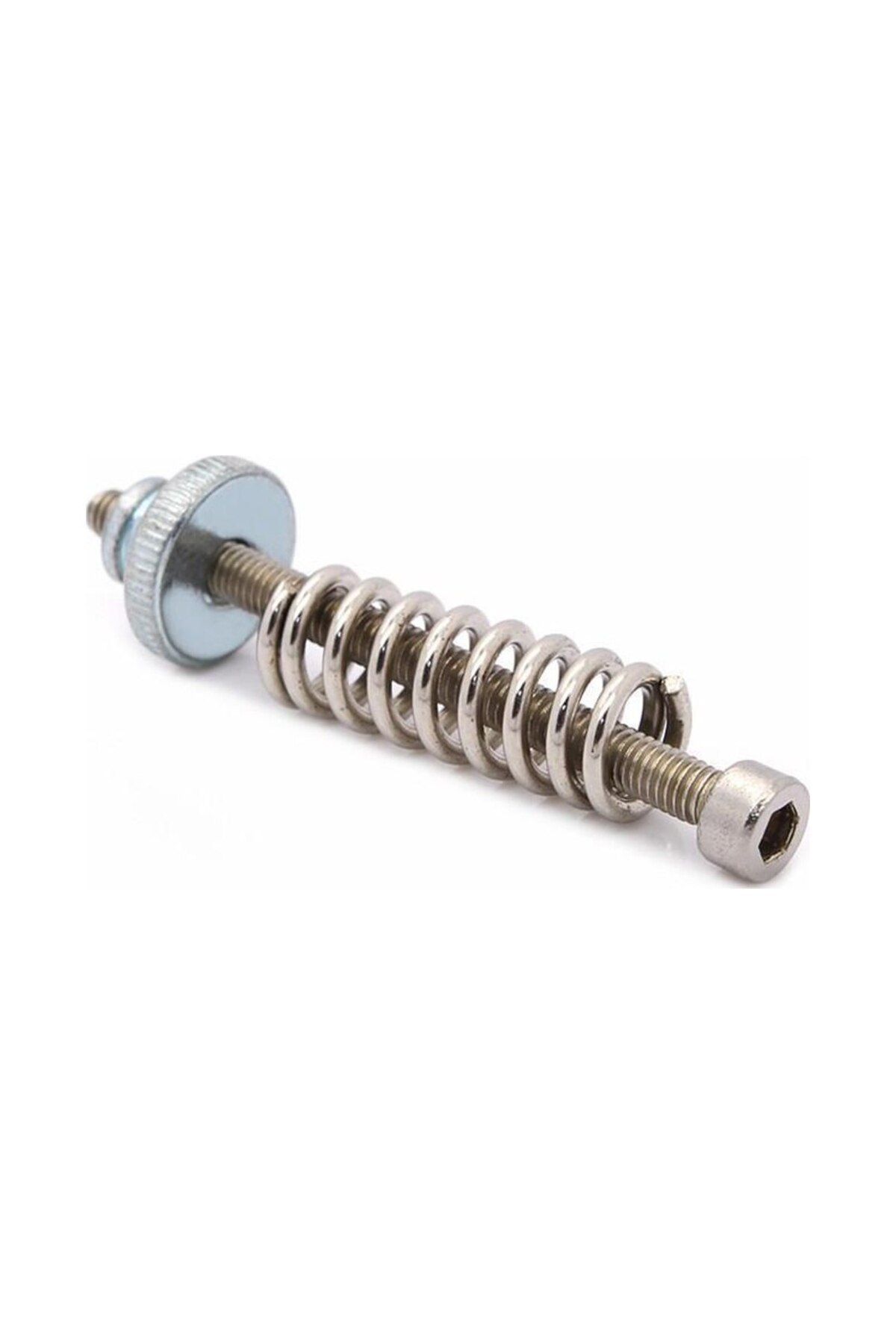

M3 yaylı tabla ayar seti, 3D yazıcının baskı tablasındaki tek bir ayar noktasına mekanik yükseklik ayarı sağlar. Vida, yay ve elle çevrilebilen somun birlikte çalışarak tabla ile taşıyıcı arasındaki mesafenin ayarlanmasına yardımcı olur.
Ürün bir ayar noktası için tekli takımdır. Dört köşeli bir tabla için gerekli toplam takım sayısı yazıcının mekanik düzenine bağlıdır. Montajdan sonra tabla seviyesinin ve nozzle mesafesinin yeniden ayarlanması gerekir.
Teknik özellikler

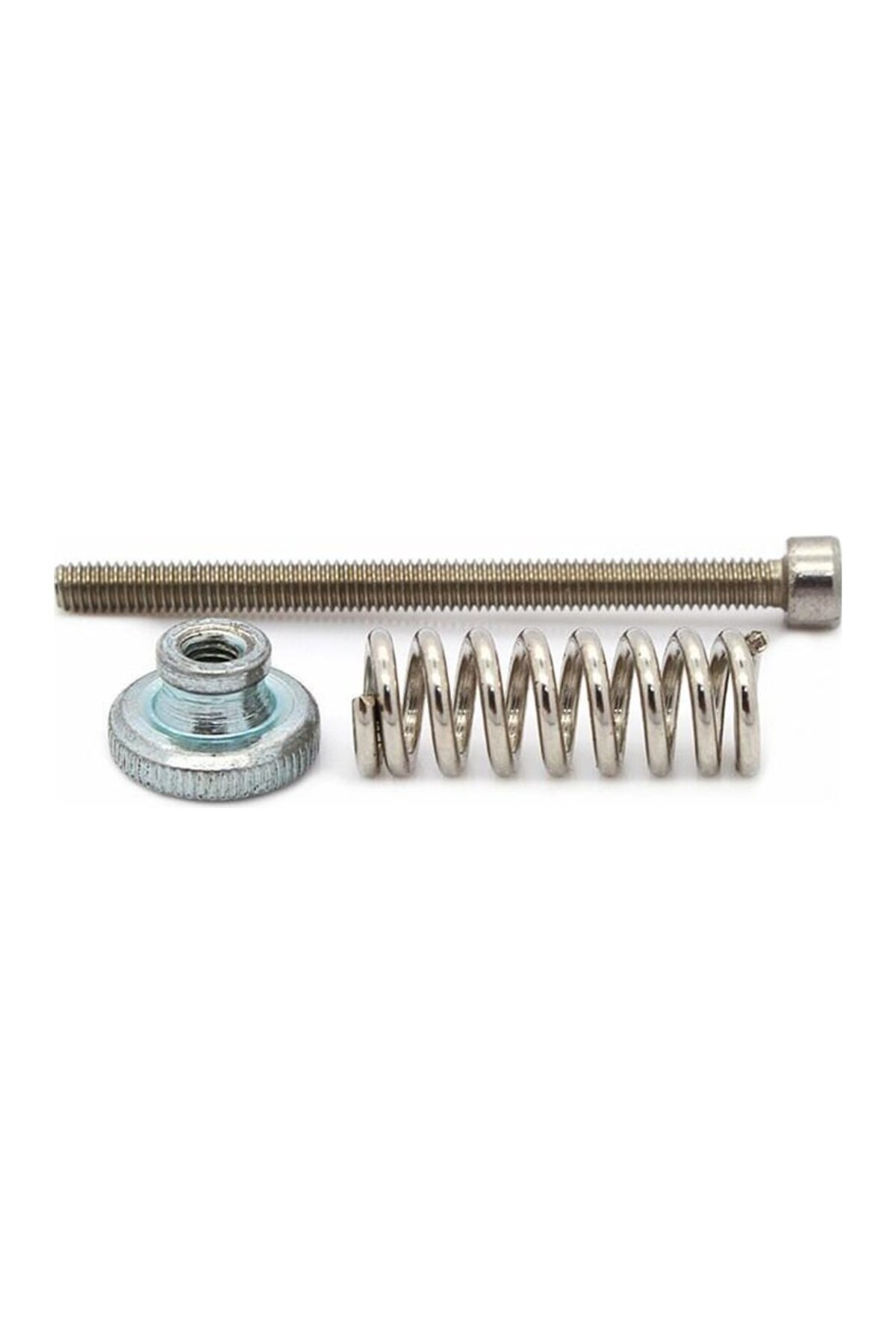

Takım içeriği: bir M3 vida, bir yay ve bir el ayar somunu.
Vida nominal ölçüsü: M3 × 40 mm.
Yay nominal ölçüsü: 20,5 mm uzunluk × 7,5 mm dış çap.
Ayar somunu: M3 iç diş; yaklaşık 11 mm dış çap ve 7 mm yükseklik.
Kullanım: uyumlu tabla mekanizmasında tek ayar noktası.
Ayar tipi: mekanik ve manuel.
Bağlantı ve kullanım
Yazıcıyı kapatın ve tablanın soğumasını bekleyin. M3 delik, vida boyu ve yay alanının mevcut mekanizmaya uyduğunu kontrol edin.
Vidayı ve yayı özgün mekanizma düzenine göre yerleştirin. Somunu başlangıçta yeterli yay ön yükü oluşturacak kadar sıkın.
Tablayı üreticinin seviyeleme yöntemiyle ayarlayın. Her noktayı küçük adımlarla değiştirip diğer noktaları yeniden kontrol edin.
Son olarak nozzle mesafesini/Z ofsetini ve ilk katman baskısını test edin.
Dikkat edilmesi gerekenler
Yayı tamamen sıkıştırıp hareket payını yok etmeyin. Somunun gevşeyip düşmesine yol açacak kadar az diş tutturmayın.
Her 3D yazıcıya evrensel uyum garanti edilmez. Dört takımlı veya M3x43 mm olarak satılan farklı setlerle karıştırılmamalıdır.
