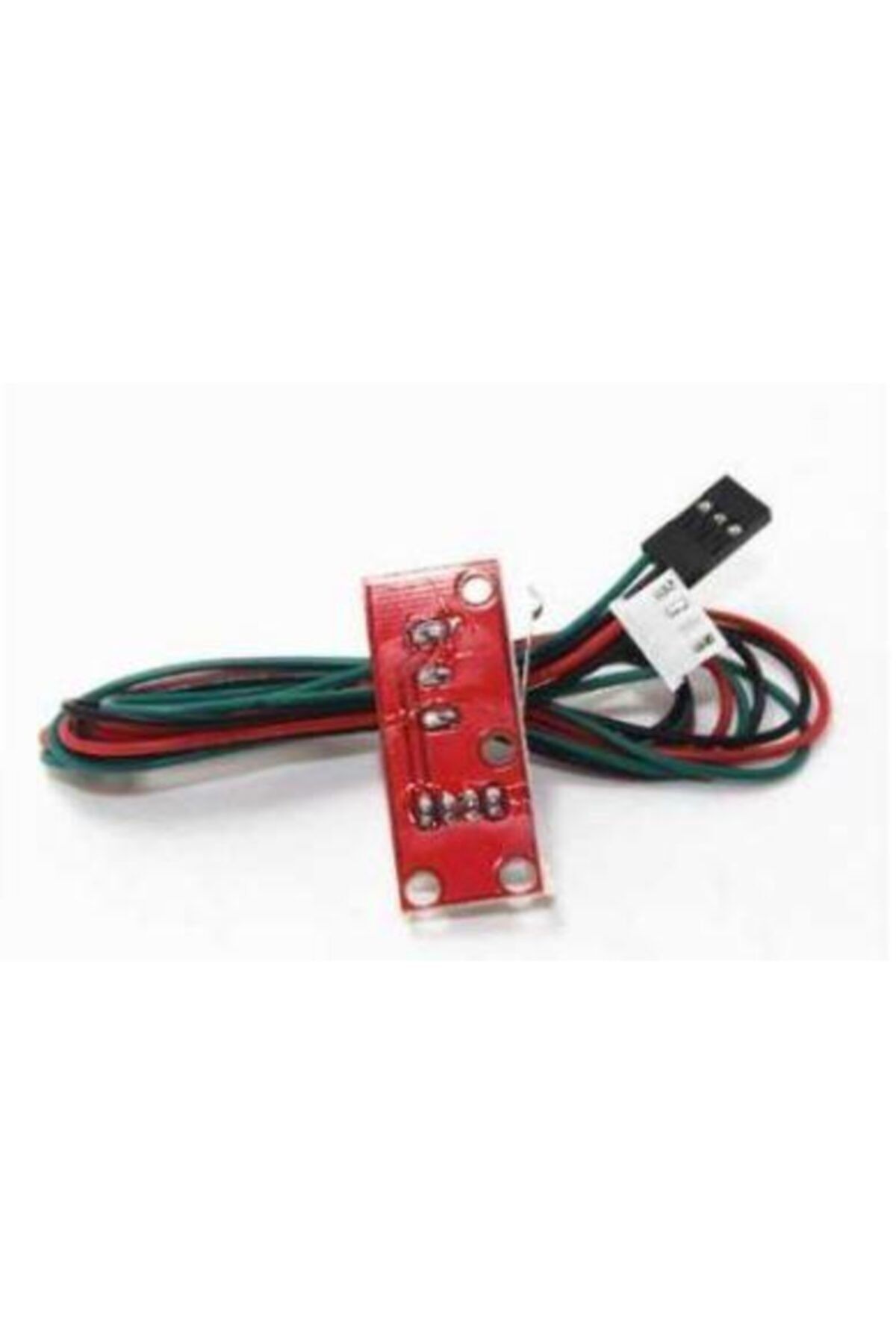

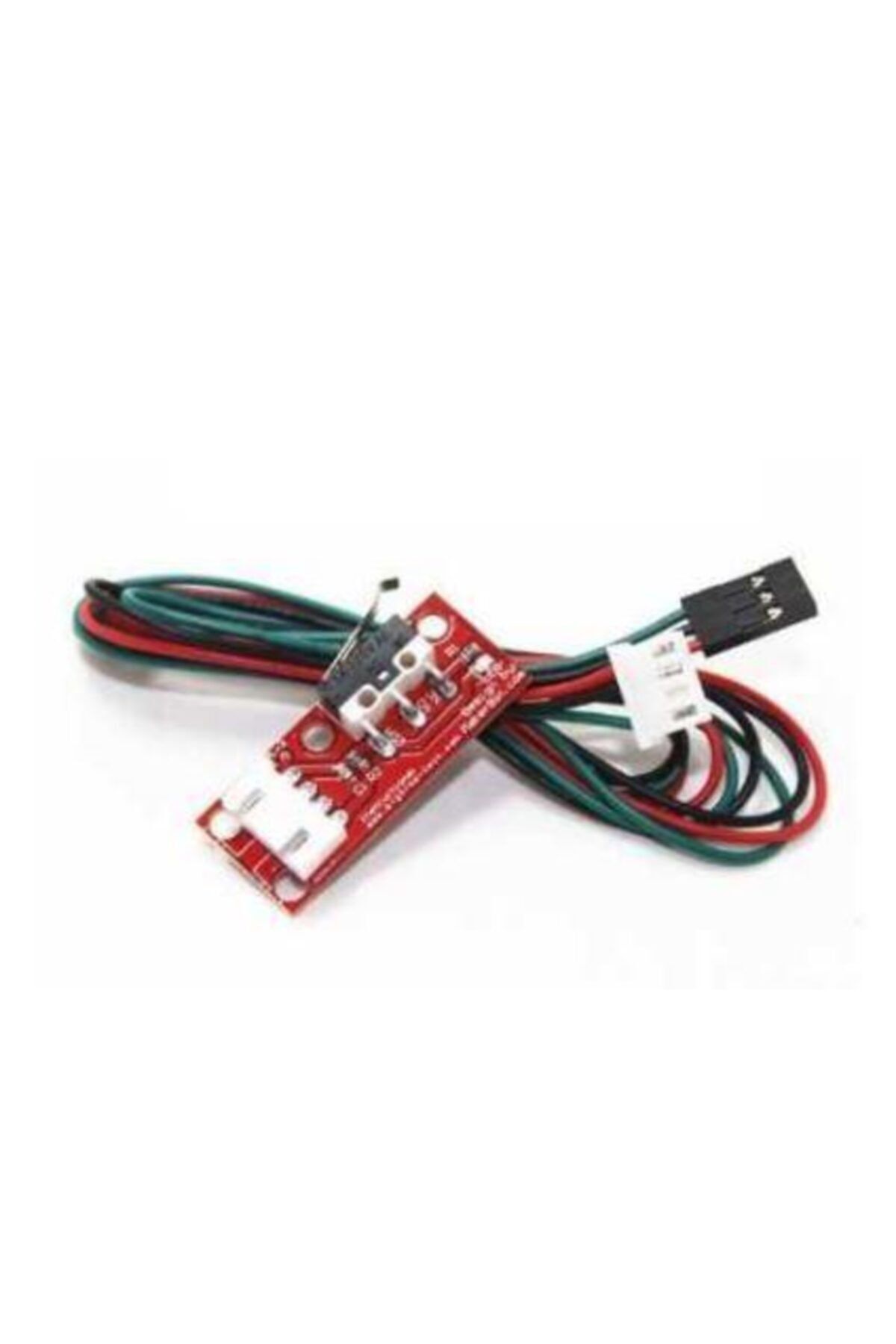

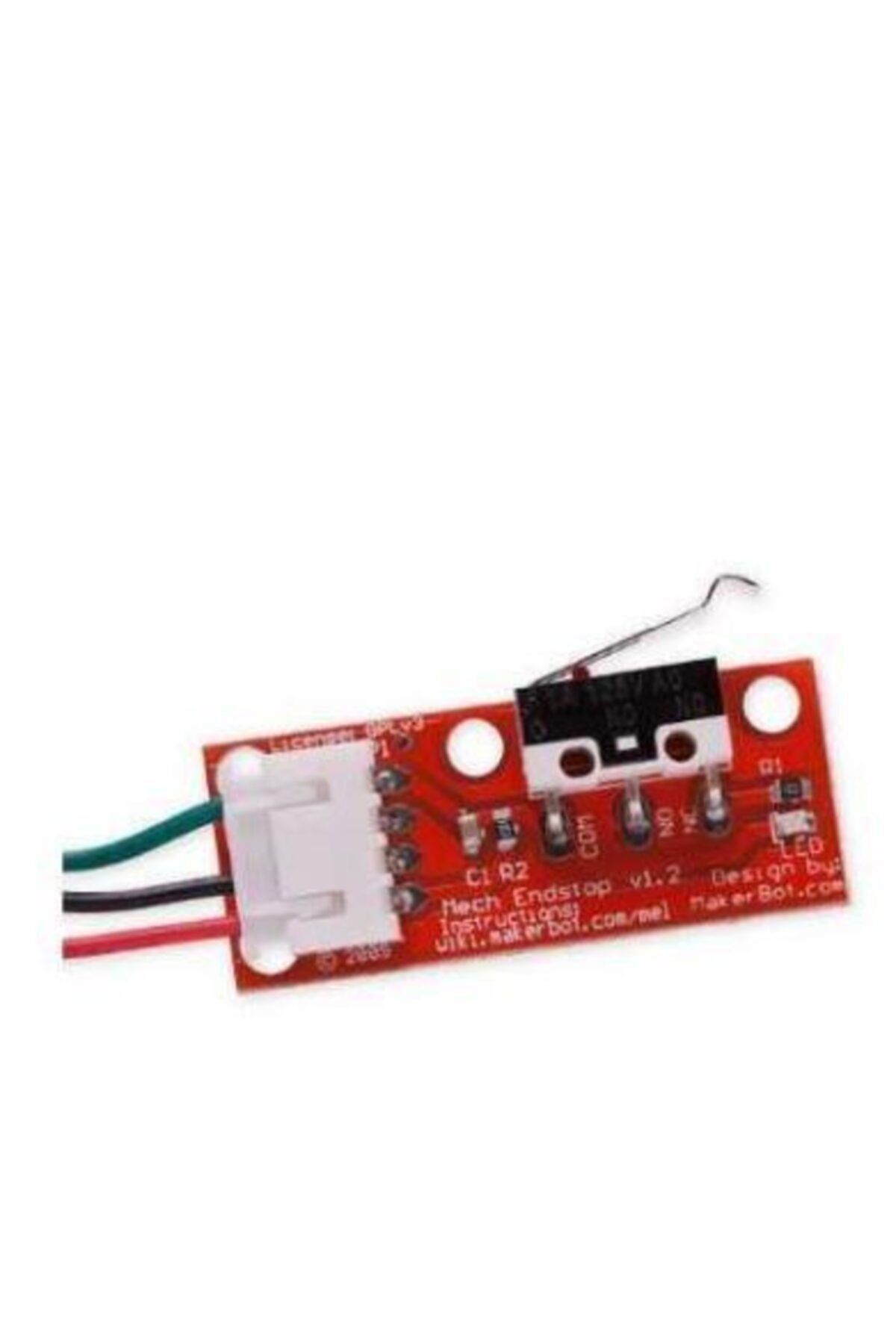

Mekanik endstop modülü, hareketli bir parçanın belirlenen konuma ulaştığını algılayan sınır anahtarı kartıdır. 3D yazıcı ve CNC sistemlerinde eksen referanslama, hareket sınırı belirleme ve mekanik temas algılama uygulamalarında kullanılır.
Teknik özellikler
Algılama yöntemi: Mekanik mikro anahtar.
Tetikleme: Metal kolun fiziksel olarak bastırılması.
Modül bağlantısı: Üç pinli besleme, GND ve sinyal.
Nominal modül beslemesi: 5 V.
Gösterge: Kart üzerinde durum LED'i.
Bağlantı aksesuarı: Kablolu konnektör.
Kullanım alanı: 3D yazıcı, CNC ve doğrusal hareket sistemleri.
Montaj ve kullanım
Endstop, eksenin anlık konumunu sürekli ölçen bir enkoder değildir. Yalnızca anahtarın serbest veya basılı durumunu bildirir. Bu bilgi, kontrol yazılımının referans noktası oluşturması için kullanılır.
Bağlantı sırası kablo rengine göre varsayılmamalı; kart ve kontrolcü üzerindeki işaretler izlenmelidir. 3,3 V kontrolcü kullanıldığında sinyal gerilimi ayrıca kontrol edilmelidir. Yazılımın beklediği normal açık/normal kapalı veya terslenmiş durum, montajdan sonra test edilmelidir.
İlk hareket komutundan önce anahtara elle basılarak durum değişimi doğrulanmalıdır. Mekanik yerleşim, eksen durmadan anahtarın ezilmesini önleyecek şekilde yapılmalı; kablo motor ve güç hatlarından mümkün olduğunca uzak tutulmalıdır.
