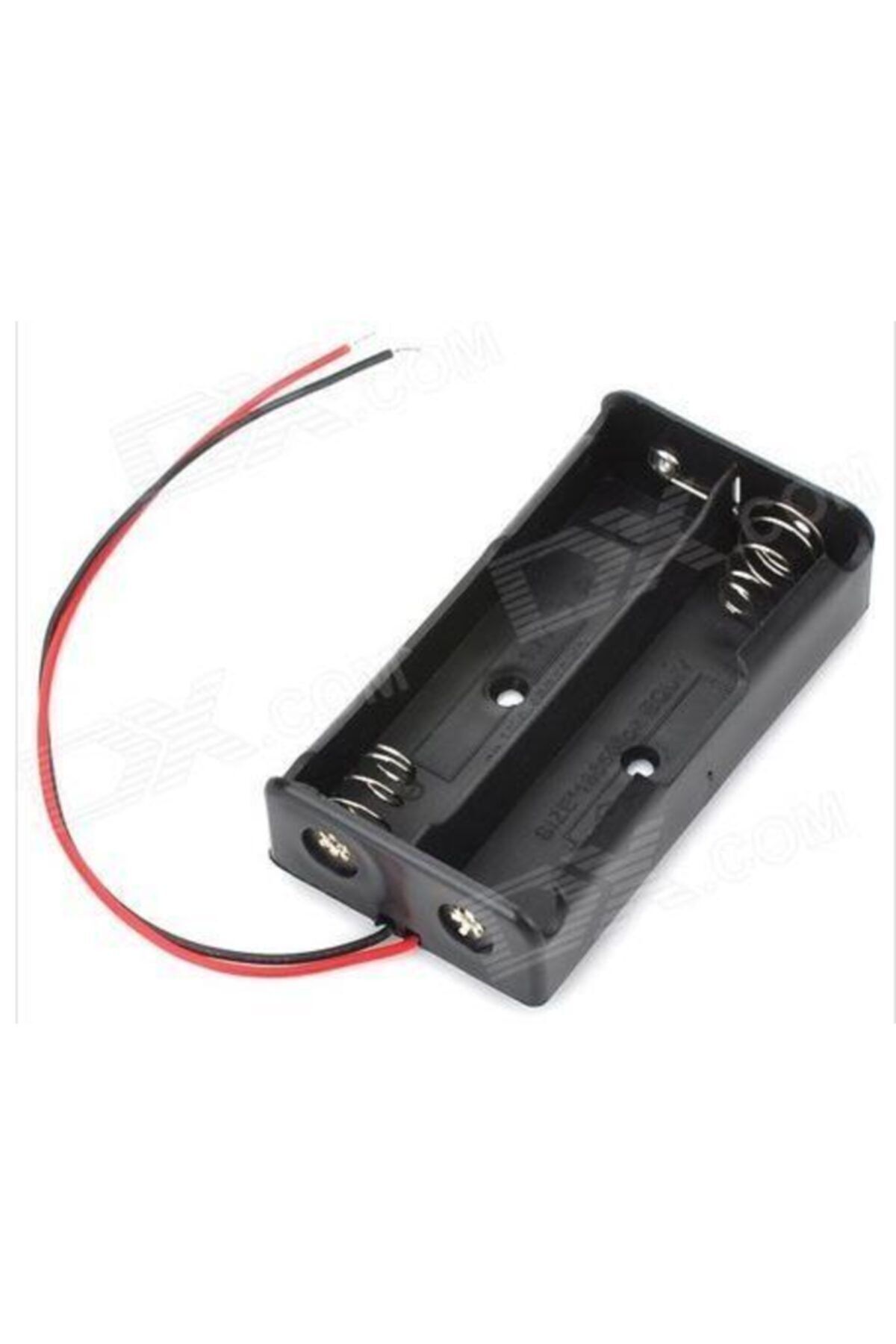

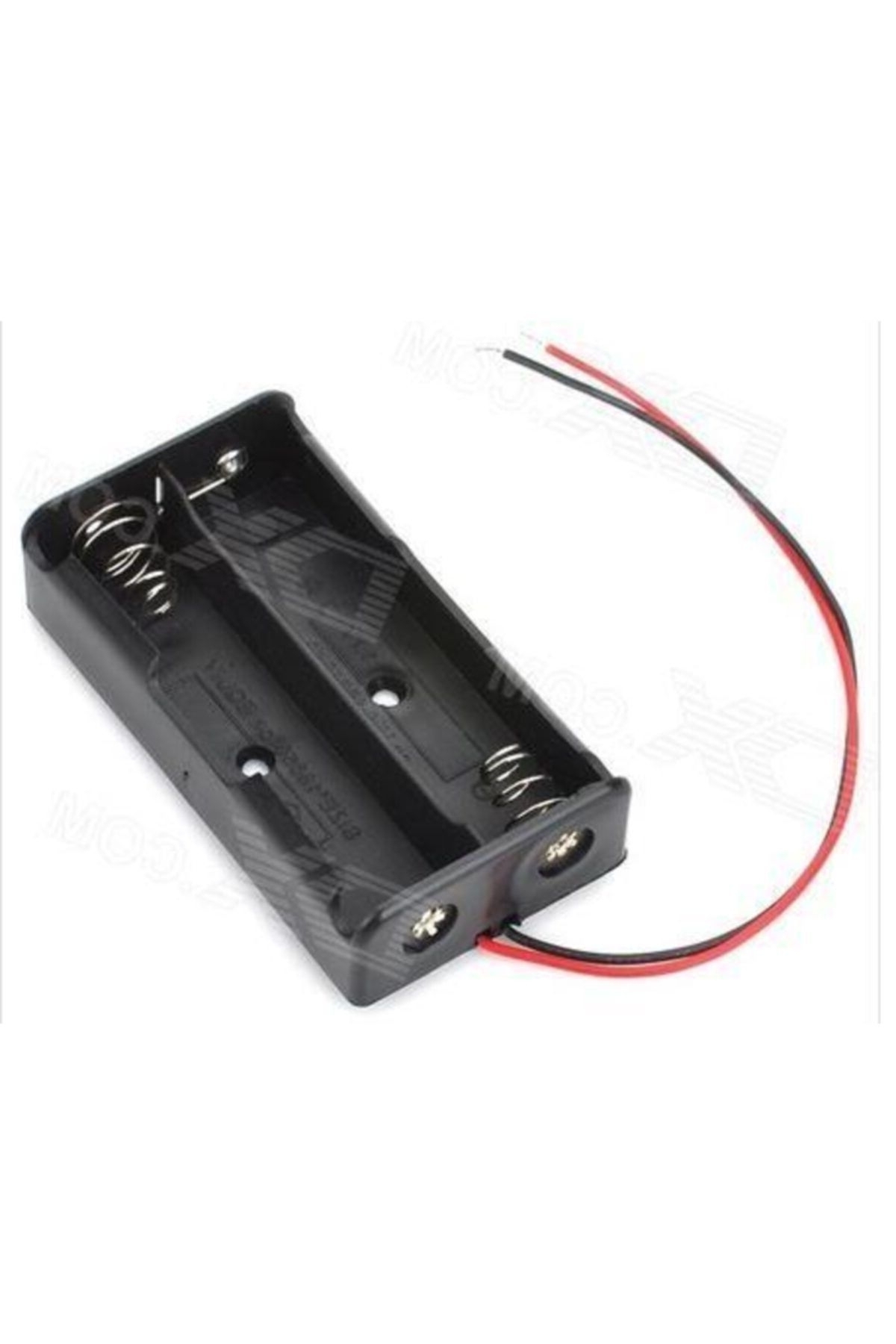

18650 ikili pil yuvası, iki silindirik pili seri bağlayarak devreye güç vermeyi kolaylaştıran pil tutucudur. Kablolu çıkışı sayesinde uygun gerilimle çalışan prototiplerde, hobi devrelerinde ve taşınabilir elektronik tasarımlarda kullanılabilir.
Teknik özellikler
• Pil biçimi: 18650.
• Hücre sayısı: 2.
• Bağlantı düzeni: seri, 2S.
• Standart 3,7 V hücrelerle nominal gerilim: 7,4 V.
• Hücre başına 4,2 V şarj sonu geriliminde toplam: 8,4 V.
• Çıkış: artı ve eksi kablo.
• Pil, şarj devresi ve BMS içermez.
Kullanım
Seri bağlantıda gerilimler toplanır; kapasite aynı hücrenin Ah değeri üzerinden devam eder. Örneğin iki eş 2000 mAh hücre seri bağlandığında grup 4000 mAh olmaz.
Piller, yuva üzerindeki kutup işaretlerine uygun takılmalıdır. Aynı kimya, kapasite ve benzer doluluk durumundaki hücreler birlikte kullanılmalıdır. Beslenecek devrenin yalnızca nominal 7,4 V’a değil, tam dolu 8,4 V’a da uygun olması gerekir.
Uzun gövdeli korumalı veya çıkıntılı kutuplu 18650 pillerin mekanik uyumu kontrol edilmelidir. Bu yuva yüksek akım için doğrulanmış bir bara veya kaynaklı pil paketi yerine değerlendirilmemelidir.
