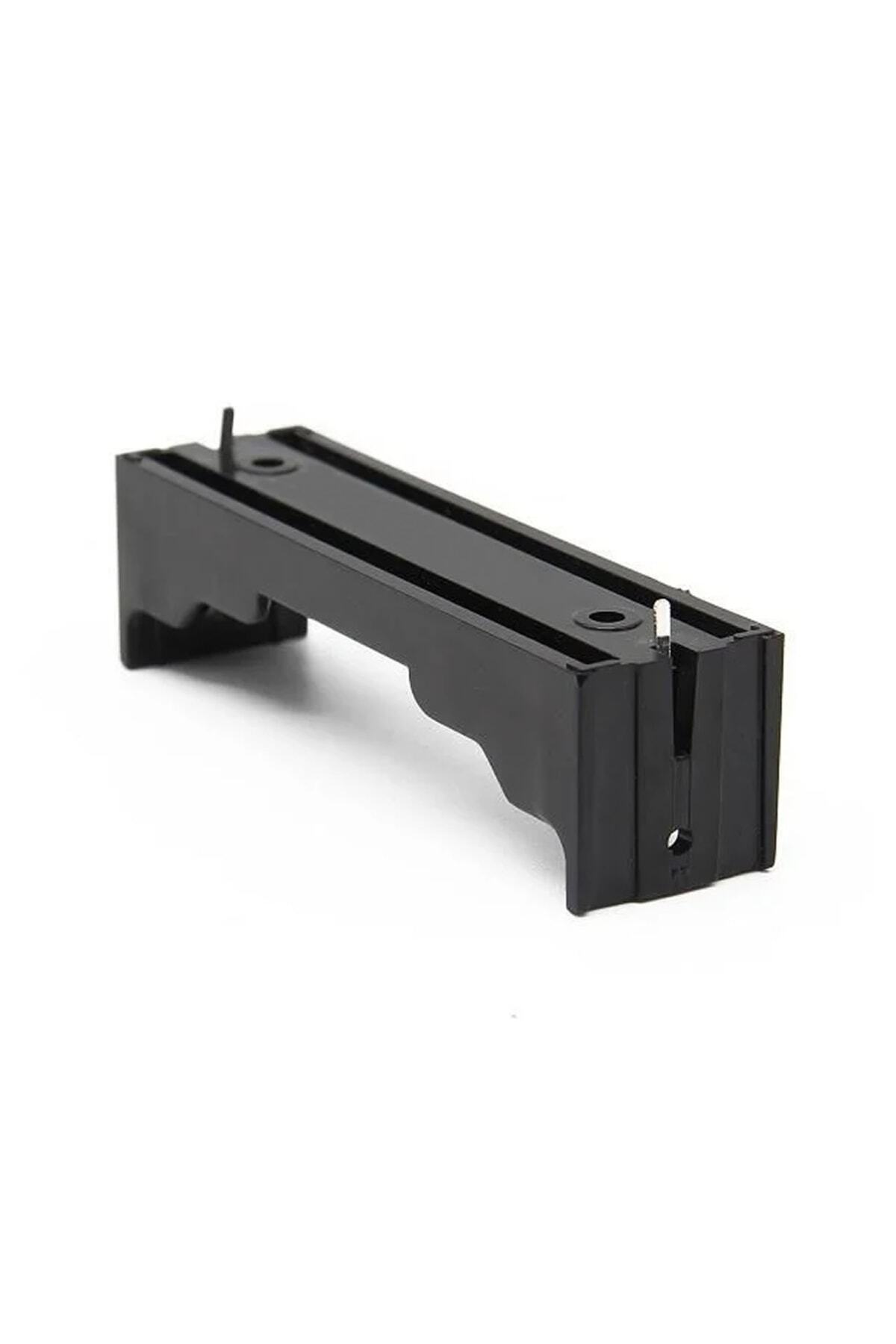

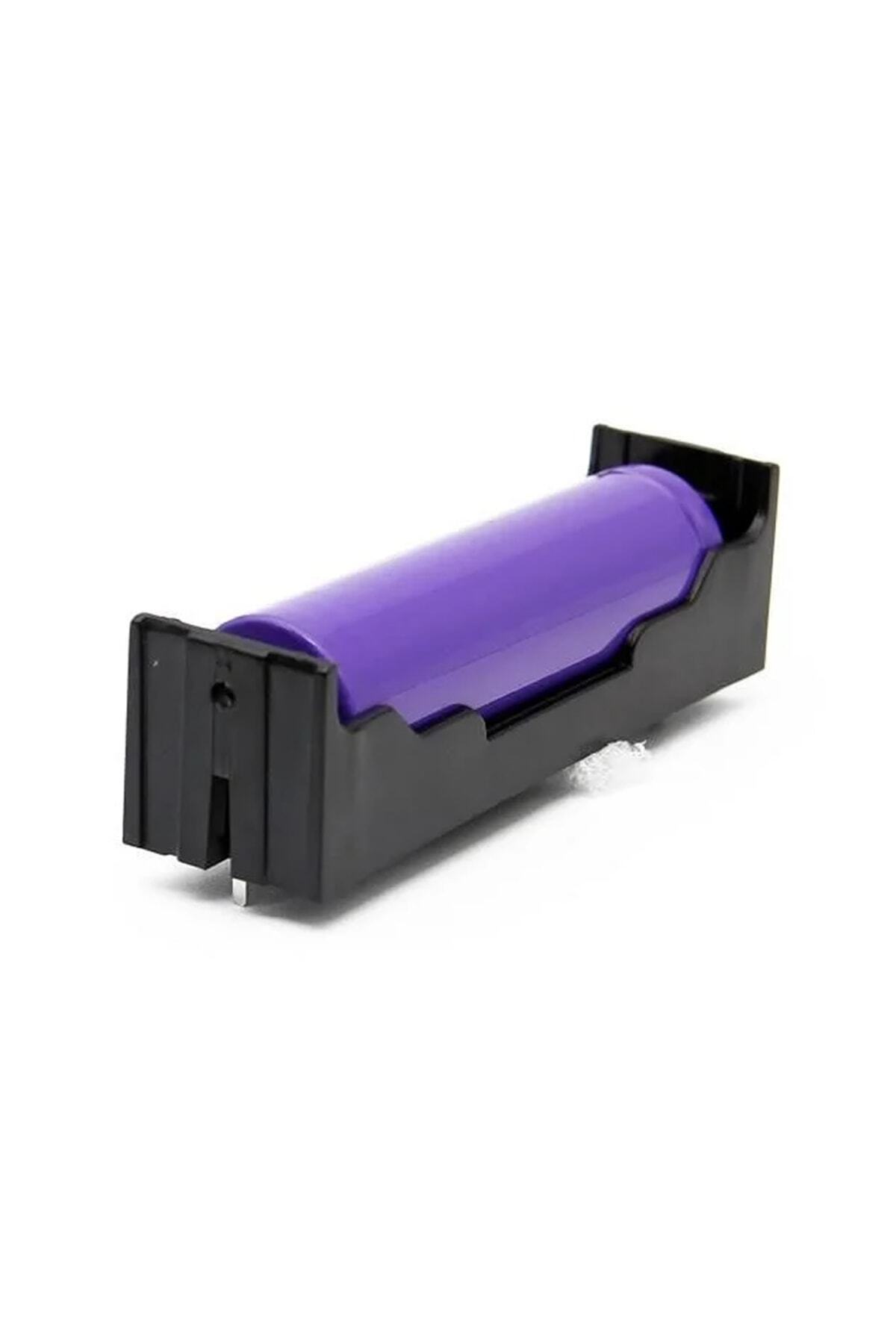

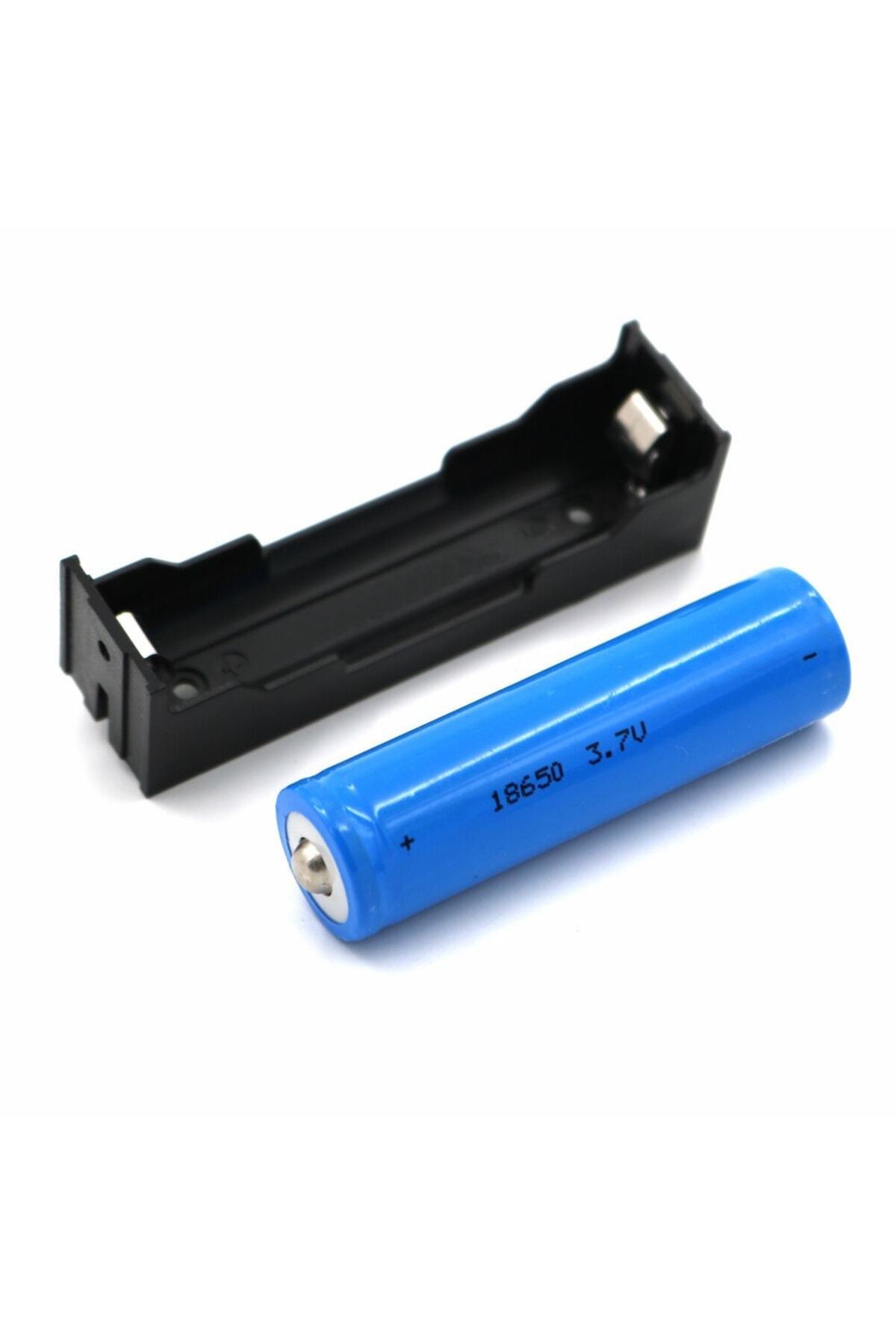

18650 tekli PCB tipi pil yuvası, bir adet 18650 boyutundaki hücrenin mekanik olarak tutulmasını ve uçlarının devreye aktarılmasını sağlar. Kablolu pil yuvalarından farklı olarak bağlantı terminalleri doğrudan baskı devreye lehimlenir.
Bu parça pil, şarj kartı, koruma devresi veya gerilim dönüştürücü içermez. Kullanılan hücrenin kimyası, boyu ve koruma yapısı projede ayrıca değerlendirilmelidir.
Teknik özellikler
Pil kapasitesi: 1 adet 18650 hücre.
Montaj: PCB tipi, lehimli terminaller.
Kutuplama: pozitif ve negatif hücre kontakları.
Elektriksel işlev: pasif pil bağlantısı.
Gerilim: kullanılan hücreye bağlı; yuva regüle çıkış üretmez.
Bağlantı ve kullanım

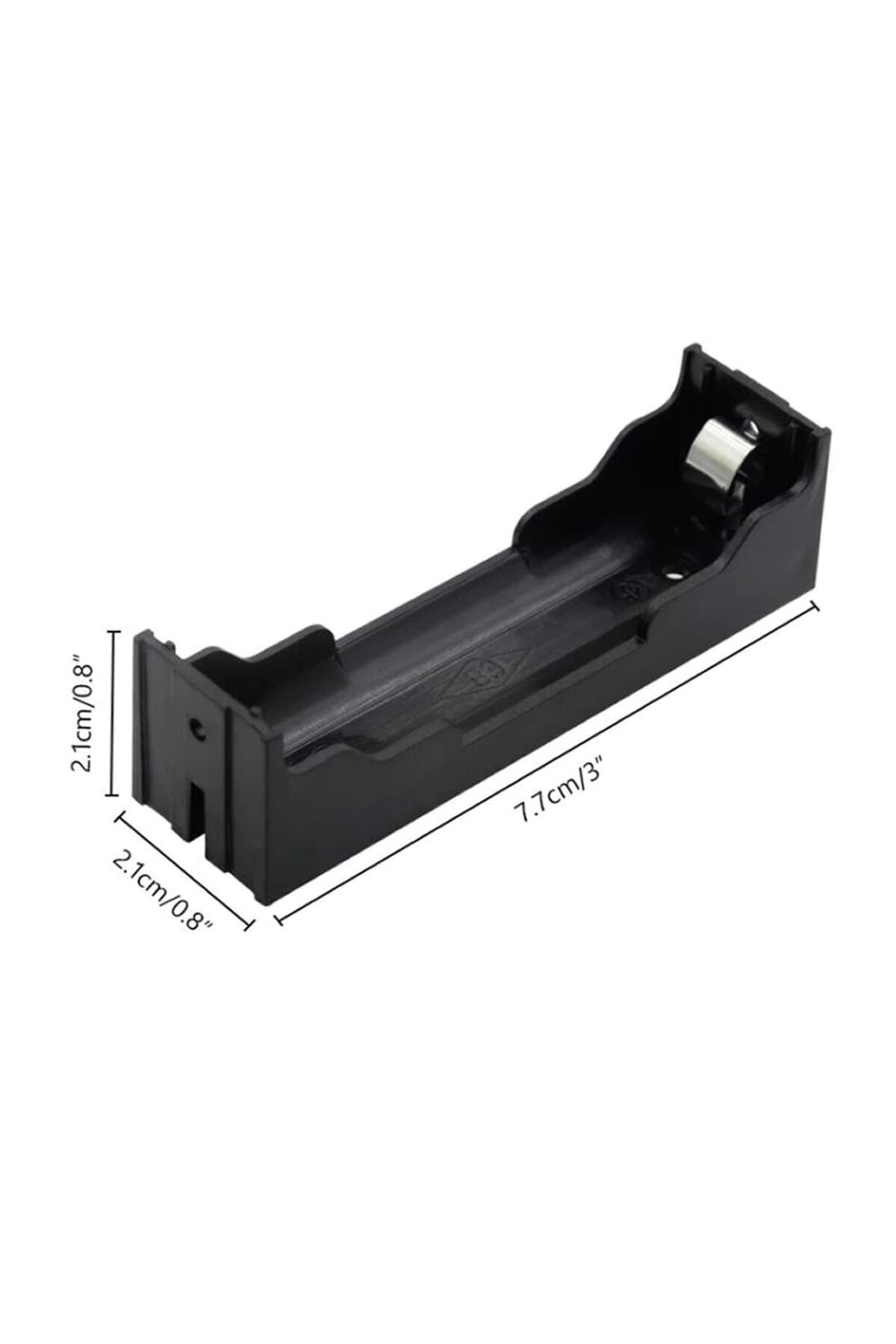

Kart tasarımından önce stok yuvanın dış ölçüsünü ve pin aralıklarını ölçün. Hücrenin yuvaya zorlamadan oturduğunu kontrol edin.
Yuvayı +/− işaretlerine göre karta lehimleyin. Pili takmadan önce devrenin kısa devre ve ters kutup kontrolünü yapın.
Li-ion hücre kullanıyorsanız uygun tek hücre şarj ve koruma devresi seçin. Yükü hücrenin ve kontakların izin verdiği akıma göre boyutlandırın.
Dikkat edilmesi gerekenler
18650 Li-ion hücrelerde yaygın nominal gerilim 3,6/3,7 V, tam dolu gerilim 4,2 V’tur; bu değerler her 18650 kimyası için otomatik geçerli değildir.
Koruma devreli uzun hücreler her yuvaya sığmayabilir. Yayı zorlayarak yerleştirmeyin; pilin yalıtım kılıfını keskin kenarlara karşı koruyun.
