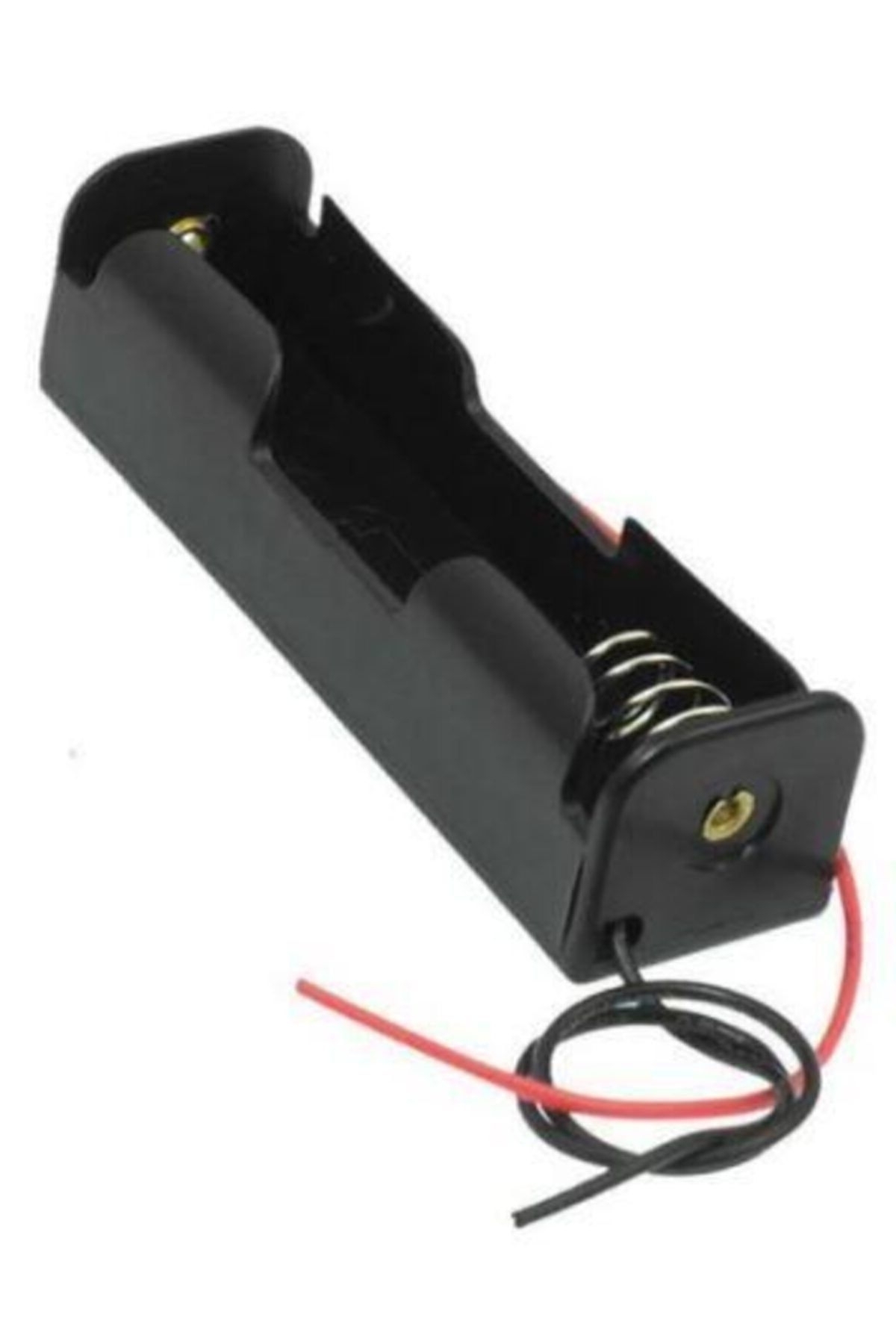

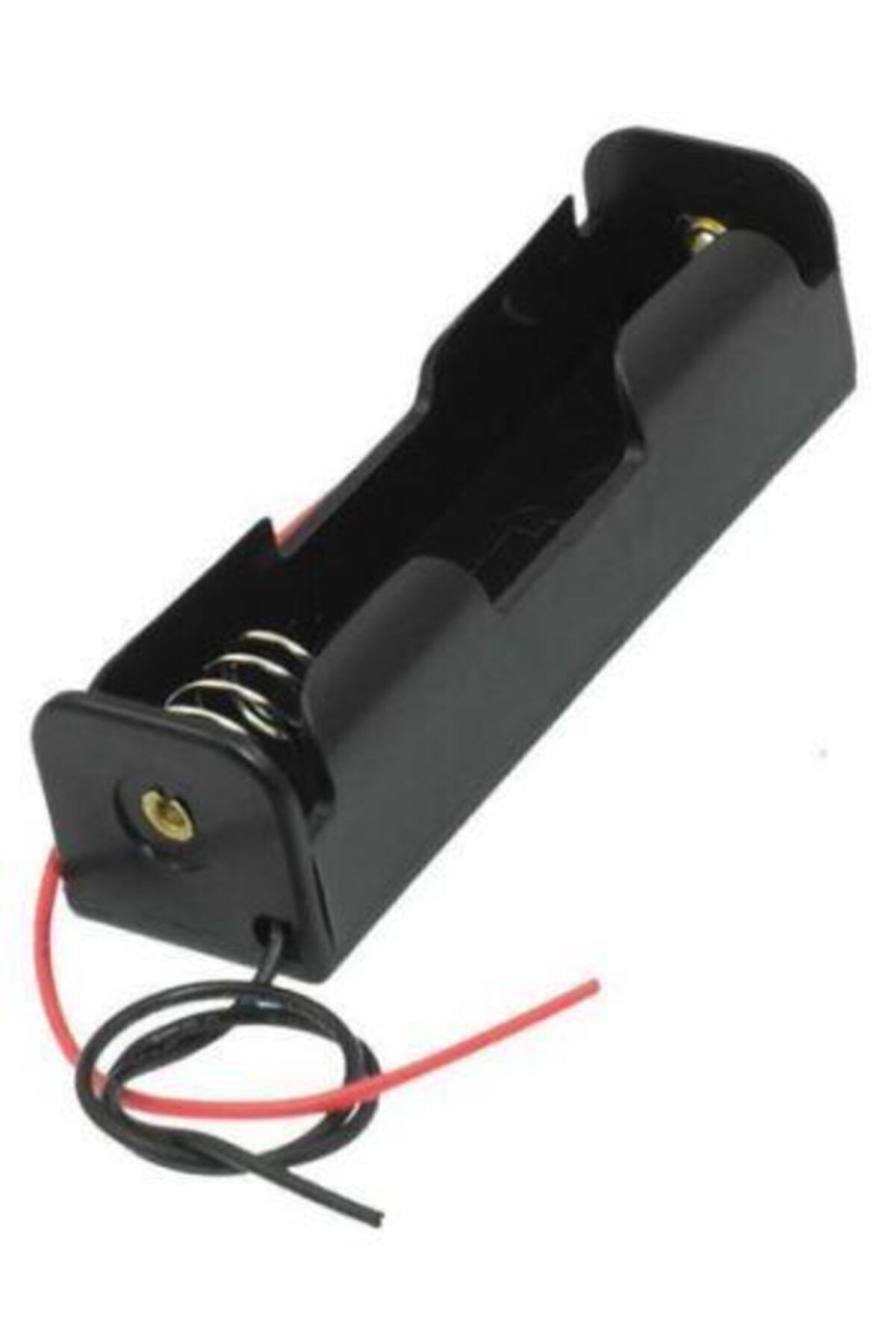

18650 tekli pil yuvası, bir adet silindirik pilin kablolu bağlantıyla elektronik devrede kullanılmasını sağlar. Pilin doğrudan lehimlenmesine gerek bırakmadan değiştirilebilir bir besleme düzeni oluşturmak için kullanılabilir.
Teknik özellikler
• Uyumlu pil biçimi: 18650.
• Hücre sayısı: 1.
• Bağlantı düzeni: 1S.
• Çıkış: artı ve eksi kablo.
• Standart lityum iyon hücreyle nominal gerilim: 3,6–3,7 V.
• 4,2 V şarj sonlu hücre tam doluyken çıkış: yaklaşık 4,2 V.
• Pil ve elektronik koruma devresi içermez.
Kullanım
Yuva, gerilim dönüştürme veya şarj işlemi yapmaz. Çıkış gerilimi takılan pilin gerilimidir. Sabit 3,3 V veya 5 V isteyen cihazlarda uygun regülatör ya da dönüştürücü kullanılmalıdır.
Pilin artı ve eksi yönü yuva üzerindeki işaretlere göre kontrol edilmelidir. Devreye ilk bağlantıda polarite ölçümü yapılması önerilir. Korumalı ve çıkıntılı kutuplu bazı 18650 piller standart hücrelerden daha uzun olabileceği için mekanik uyum ayrıca değerlendirilmelidir.
Pil yuvası, yüksek akımlı punta bağlantılı pil grubunun yerine geçmez; temas noktalarının ve kabloların kapasitesi dikkate alınmalıdır.
