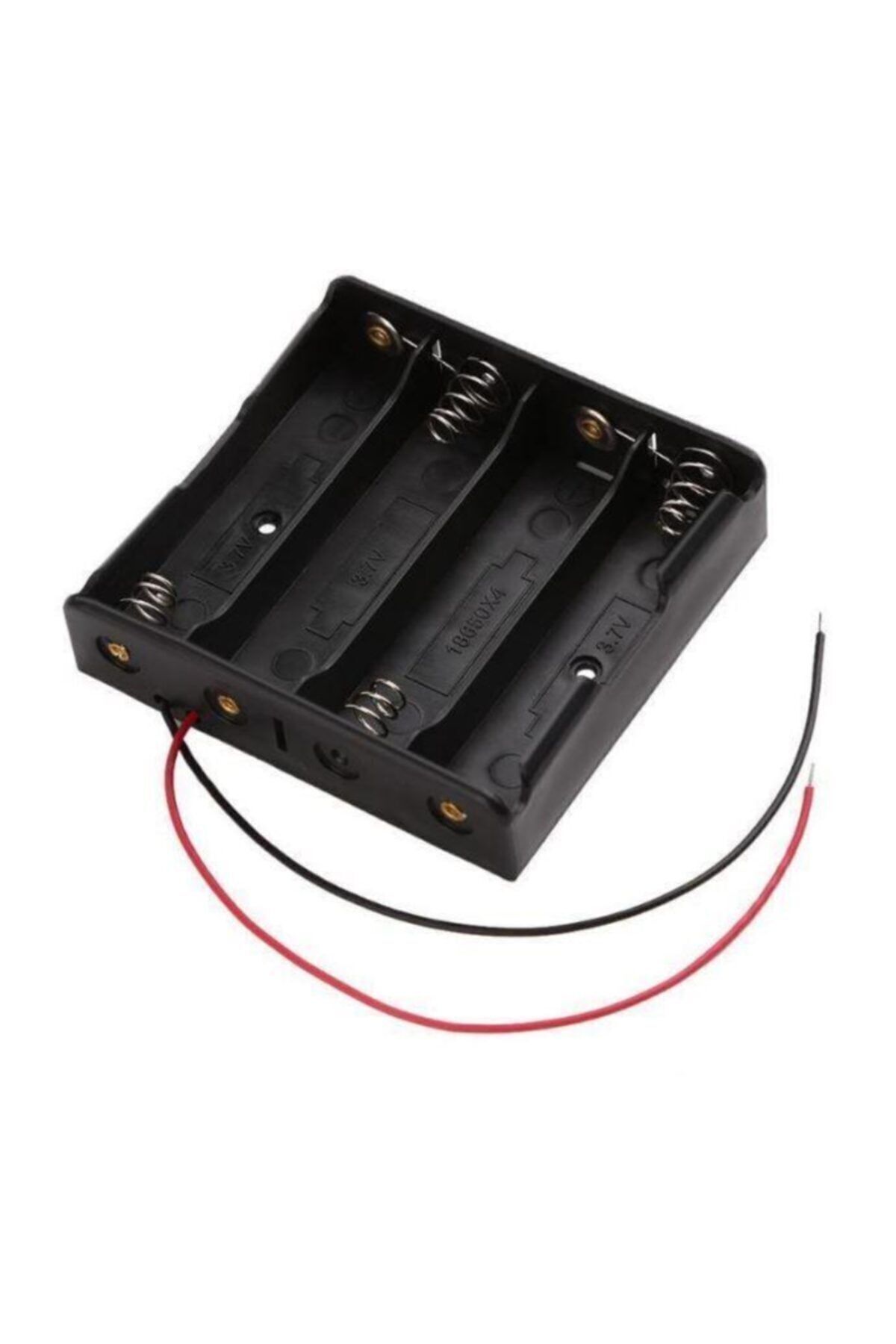

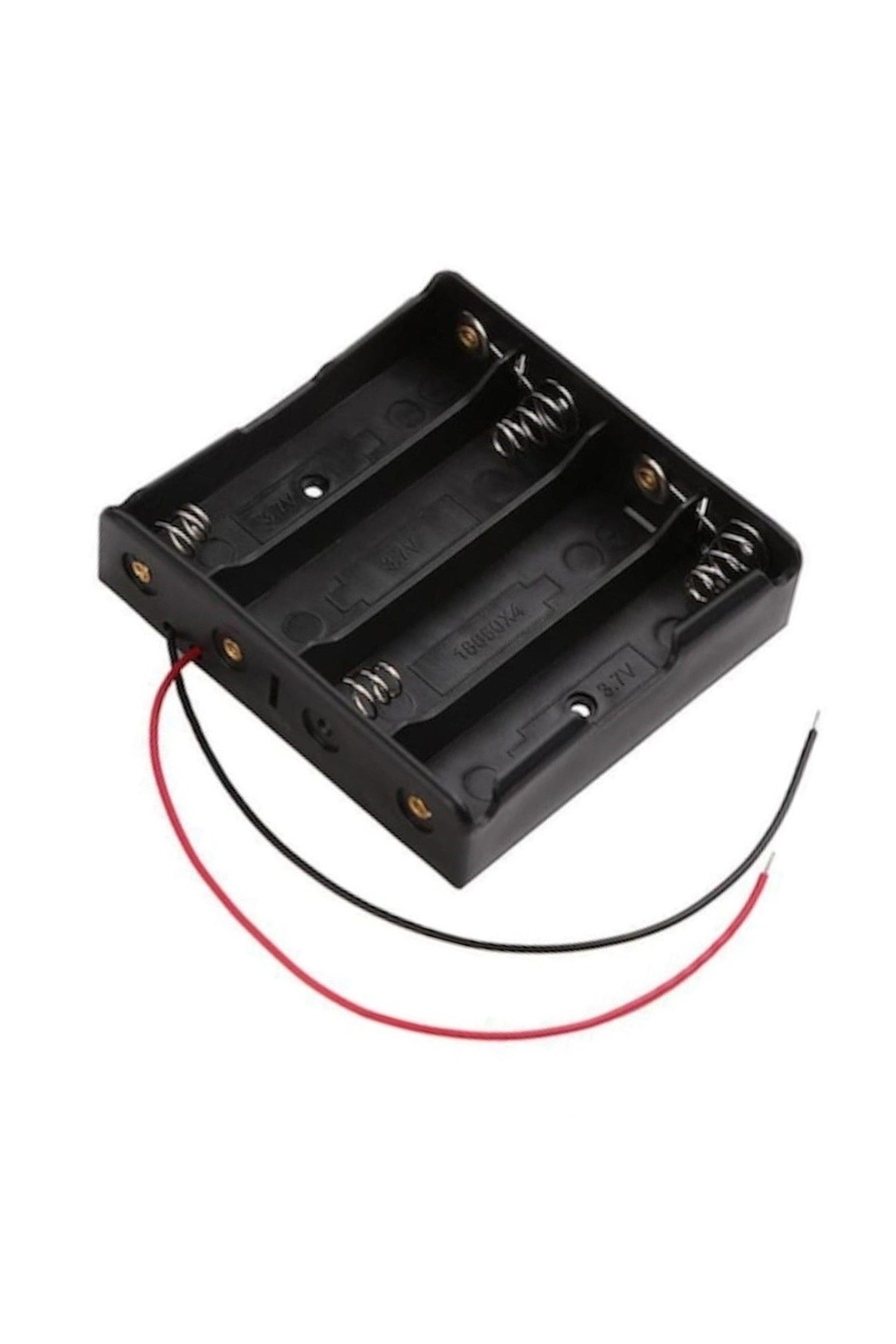

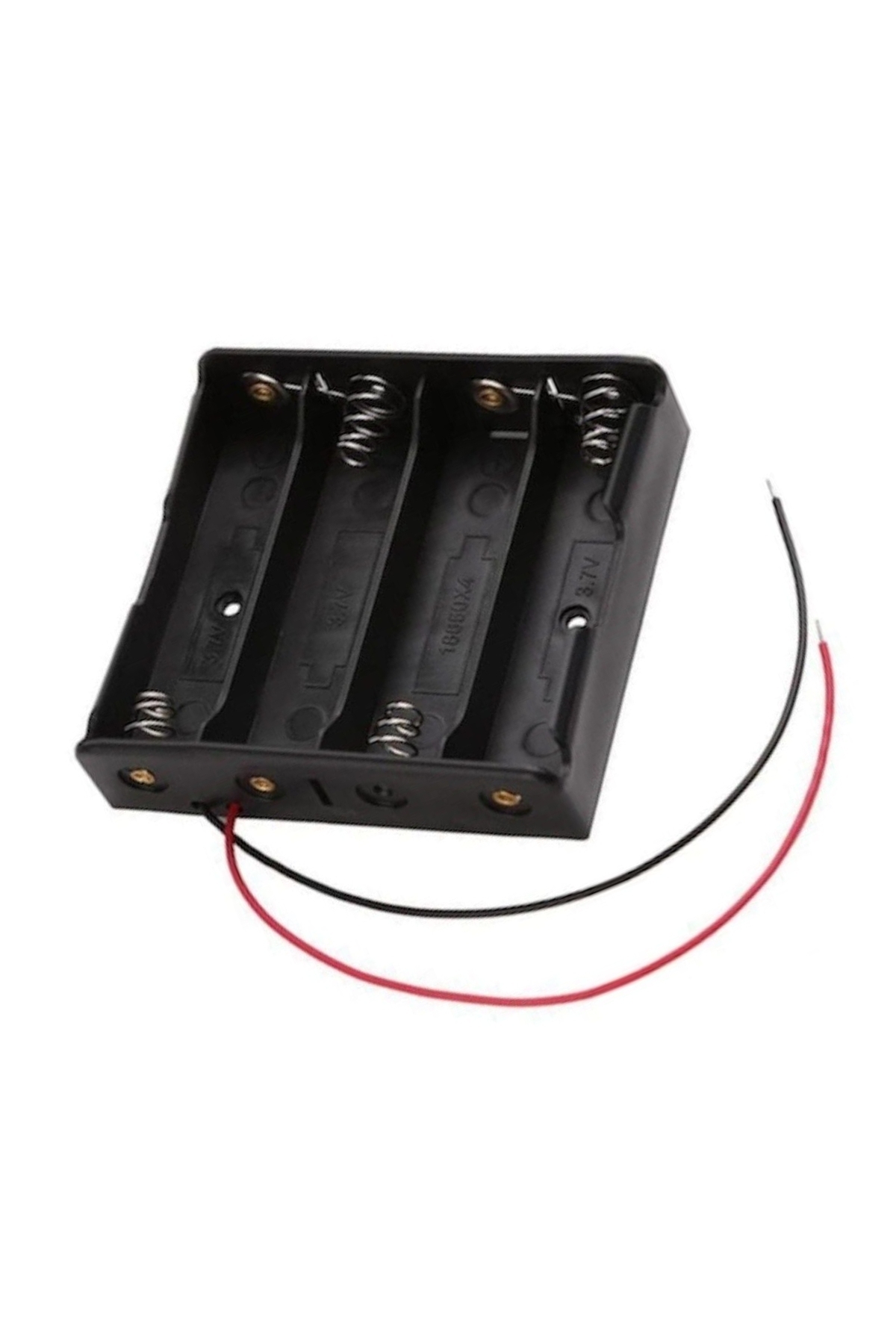

18650 dörtlü pil yuvası, dört silindirik hücreyi seri kullanmak için hazırlanmış kablolu pil tutucudur. Pil takıp çıkarma kolaylığı gereken prototiplerde ve uygun giriş aralığına sahip elektronik devrelerde kullanılabilir.
Teknik özellikler
• Pil tipi: 18650 silindirik hücre.
• Pil sayısı: 4.
• Bağlantı biçimi: seri, 4S.
• Standart 3,7 V hücrelerle nominal grup gerilimi: 14,8 V.
• Hücre başına 4,2 V seviyesinde toplam gerilim: 16,8 V.
• Çıkış: iki kablo.
• BMS, şarj devresi ve gerilim regülatörü içermez.
Kullanım
14,8 V değeri grubun nominal gerilimidir; en yüksek çıkış gerilimi değildir. Tam dolu standart lityum hücrelerle 16,8 V oluşacağından 12 V veya 15 V ile sınırlı devrelere doğrudan uygun kabul edilmemelidir.
Hücreler eş özellikte ve benzer dolulukta seçilmelidir. Uygun 4S şarj sistemi, hücre koruması ve gerektiğinde dengeleme kullanılmalıdır. Basit yaylı pil yuvalarında akım taşıma kapasitesi temas yüzeyi ve kablo özellikleriyle sınırlıdır; yüksek akım uygulamalarında doğrulanmış bağlantı elemanları tercih edilmelidir.
