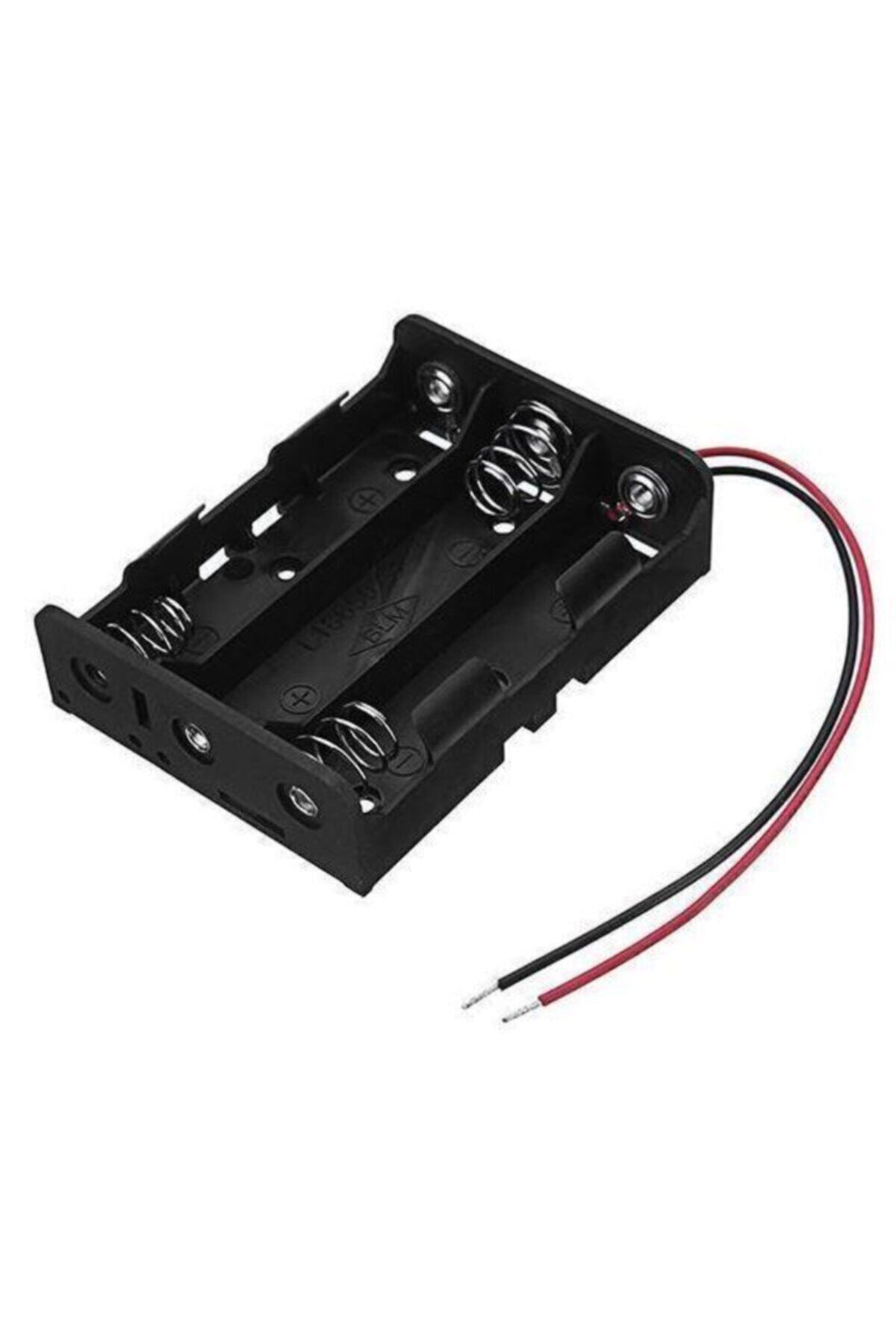

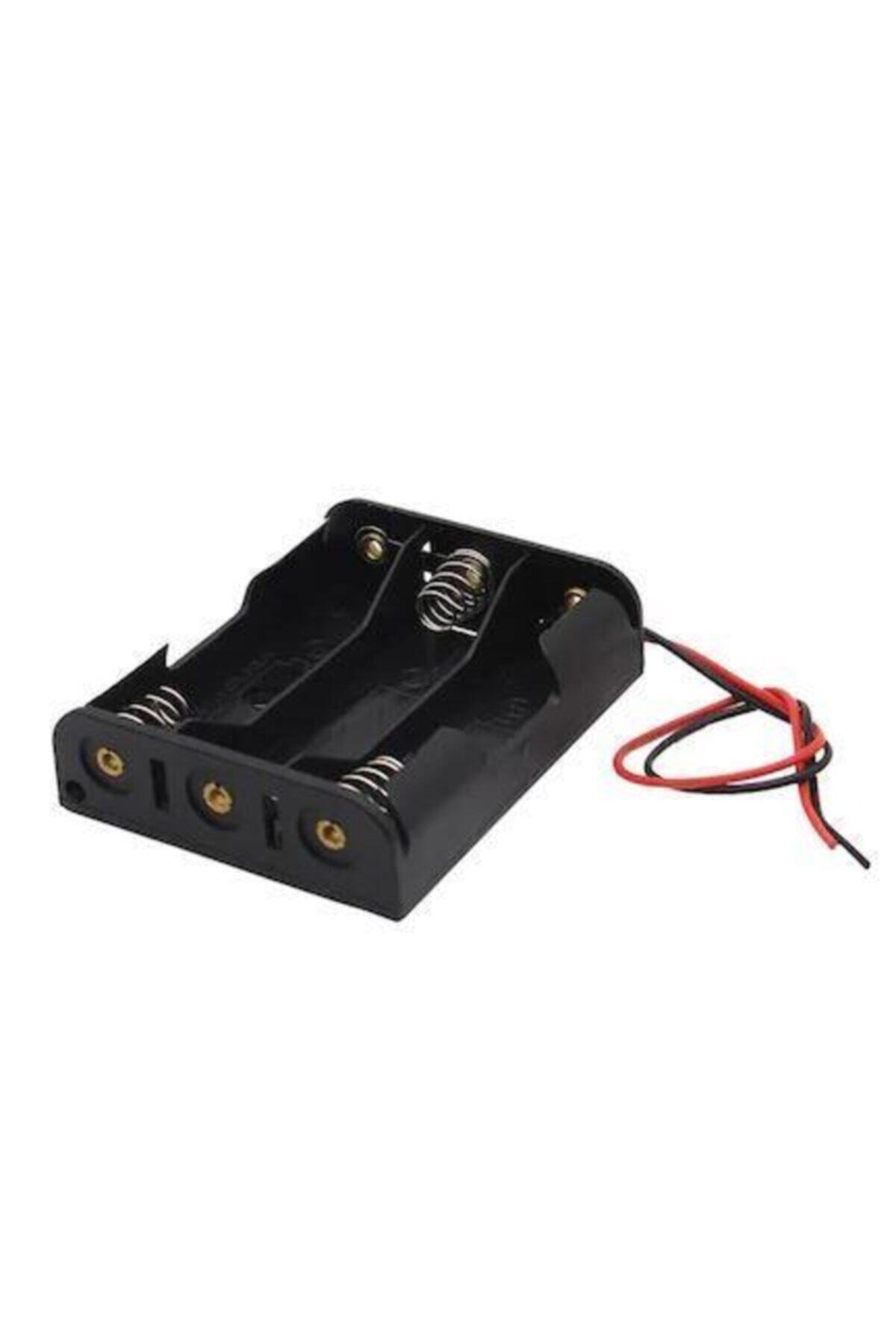

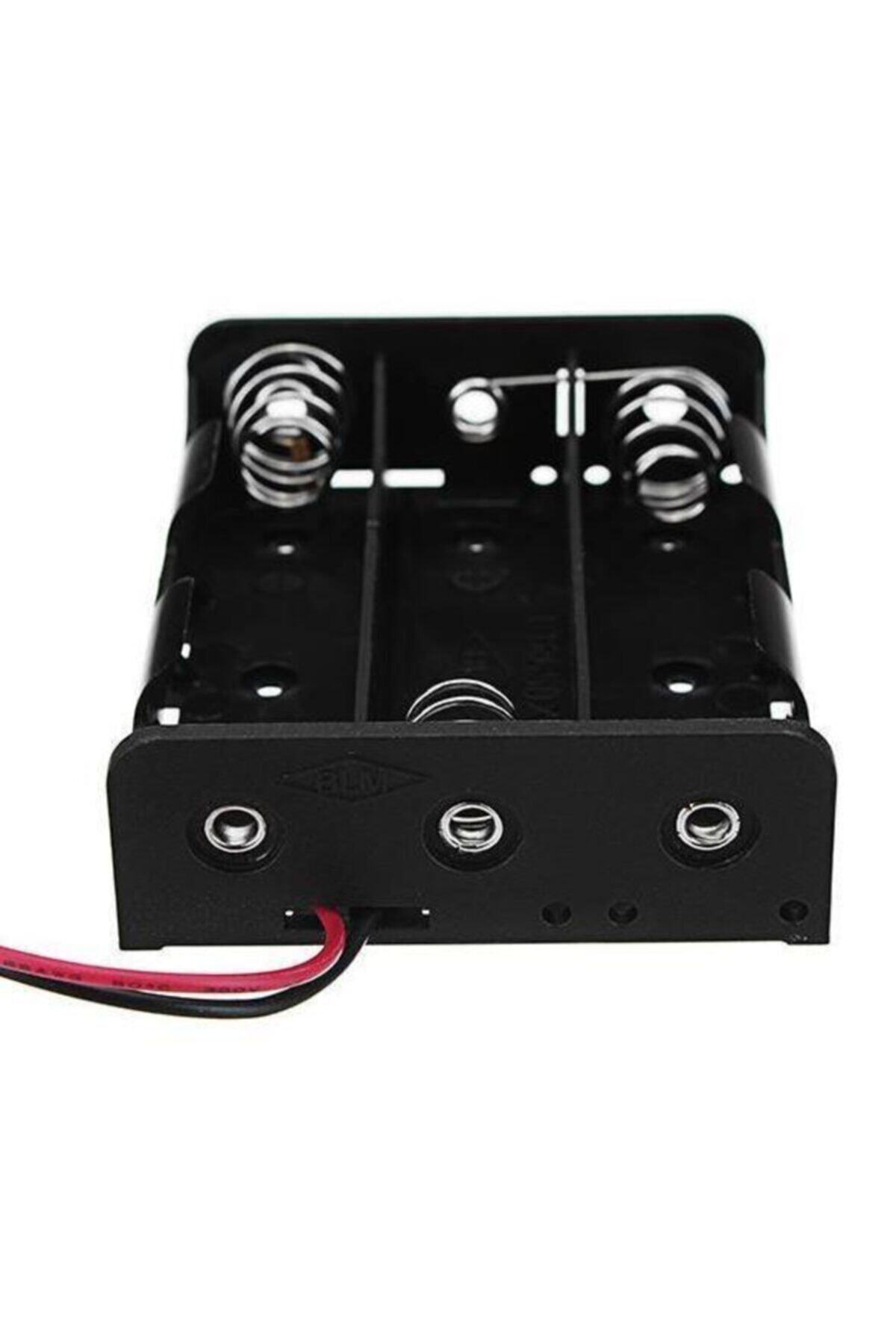

18650 Üçlü Pil Yuvası 3S Seri Kablolu

18650 üçlü pil yuvası, üç hücrenin seri bağlantıyla kullanılmasını sağlayan kablolu pil tutucudur. Hücrelerin kolayca takılıp çıkarılması gereken deney düzenekleri ve uygun giriş gerilimli elektronik projeler için kullanılır.

Teknik özellikler

• Uyumlu pil biçimi: 18650.

• Hücre sayısı: 3.

• Bağlantı: 3S seri.

• 3,7 V nominal hücrelerle toplam nominal gerilim: 11,1 V.

• Hücreler 4,2 V olduğunda toplam gerilim: 12,6 V.

• İki kablolu çıkış.

• Dahili şarj, dengeleme veya pil koruma devresi bulunmaz.

Kullanım

Bu yuva sabit 12 V üreten bir güç kaynağı değildir. Çıkış gerilimi hücrelerin doluluk durumuyla değişir. Kullanılacak cihazın giriş aralığı, tam dolu gerilim dahil kontrol edilmelidir.

Seri pil gruplarında hücreler birlikte takip edilmelidir. Birbirinden farklı kapasitede, farklı kimyada veya belirgin biçimde farklı dolulukta piller karıştırılmamalıdır. Şarj için uygun 3S lityum şarj sistemi ve tasarıma uygun hücre koruması gerekir.

Kutup yönü, yuva üzerindeki işaretlere göre belirlenmeli; devreye bağlamadan önce çıkış gerilimi ve polarite multimetreyle ölçülmelidir.
