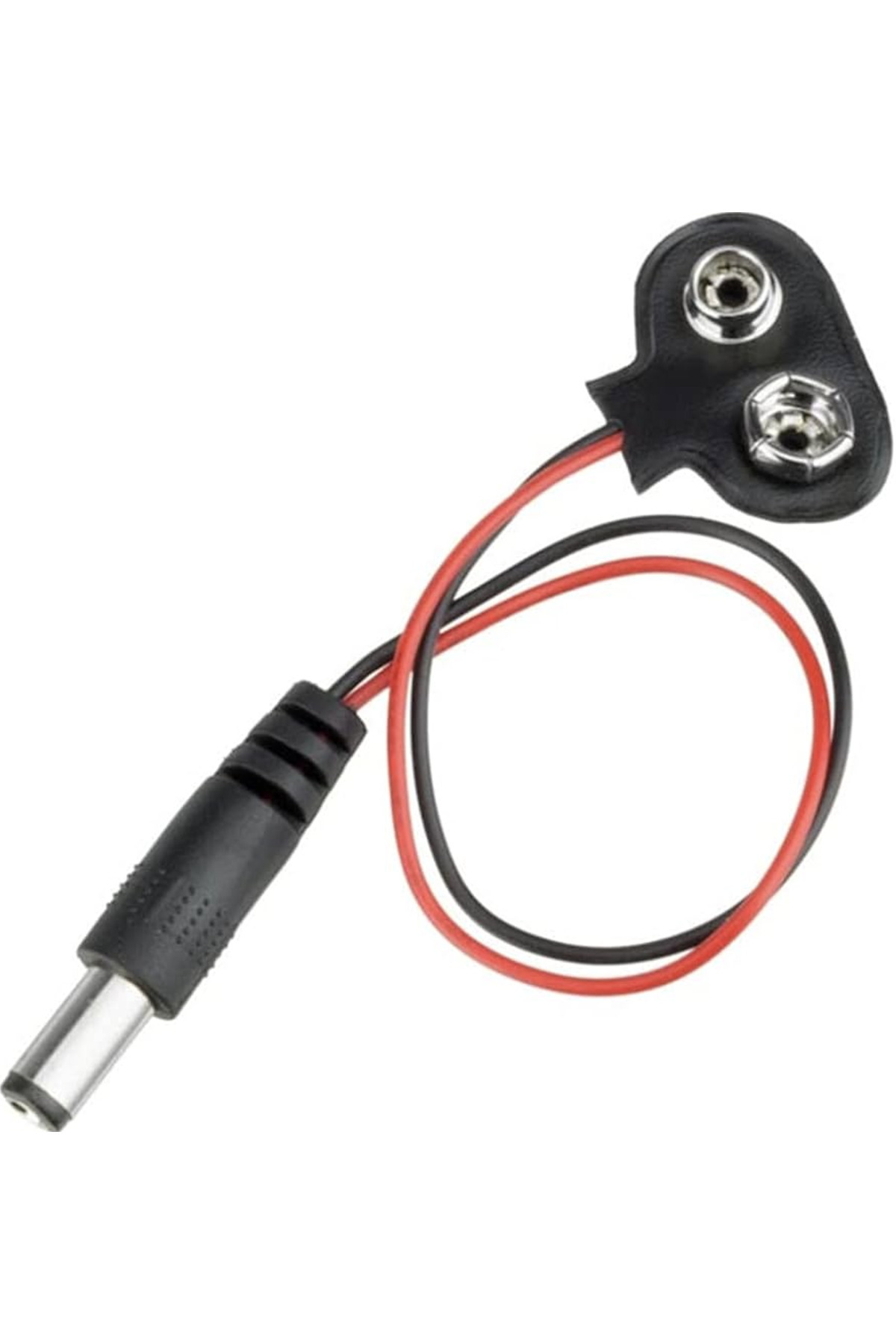

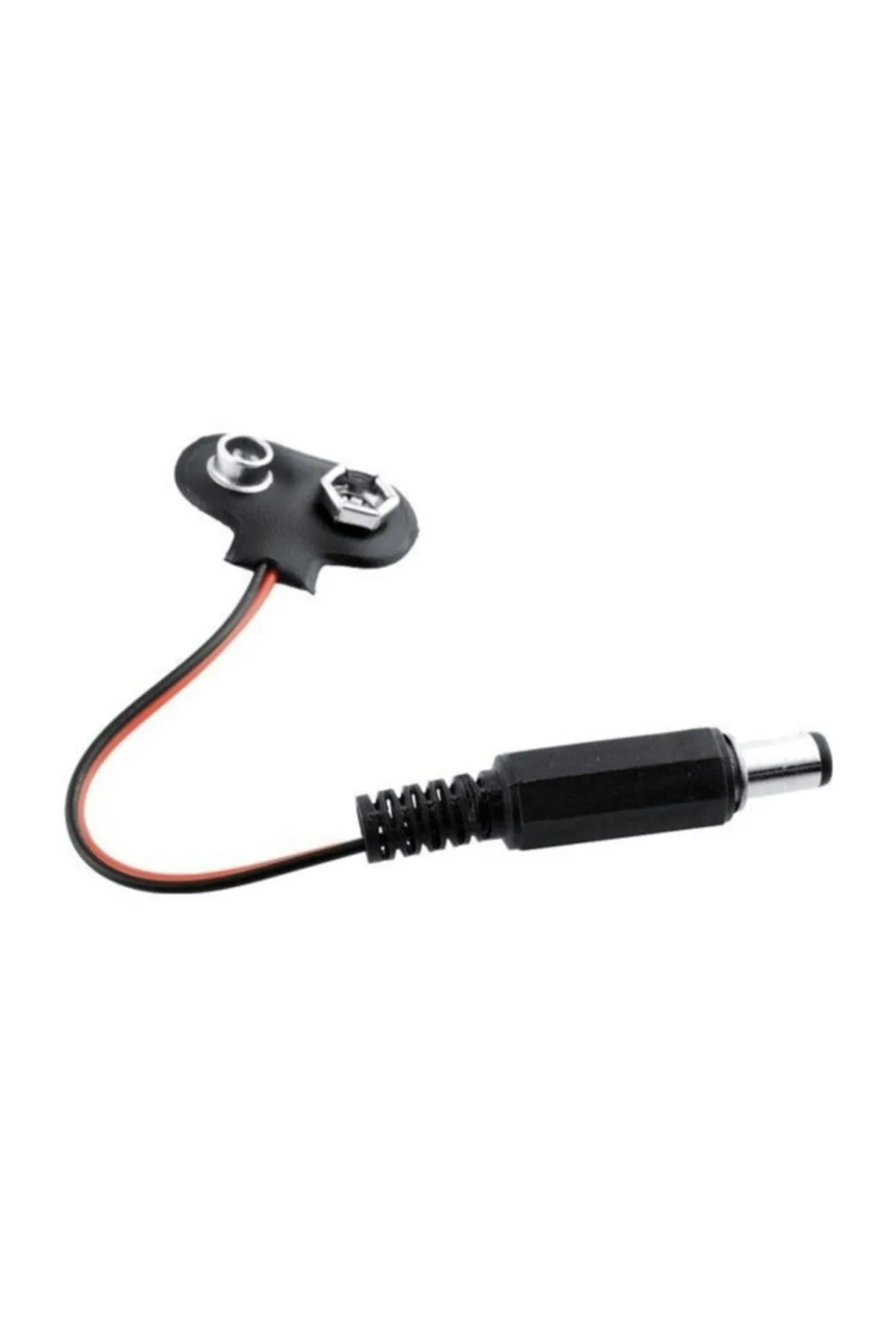

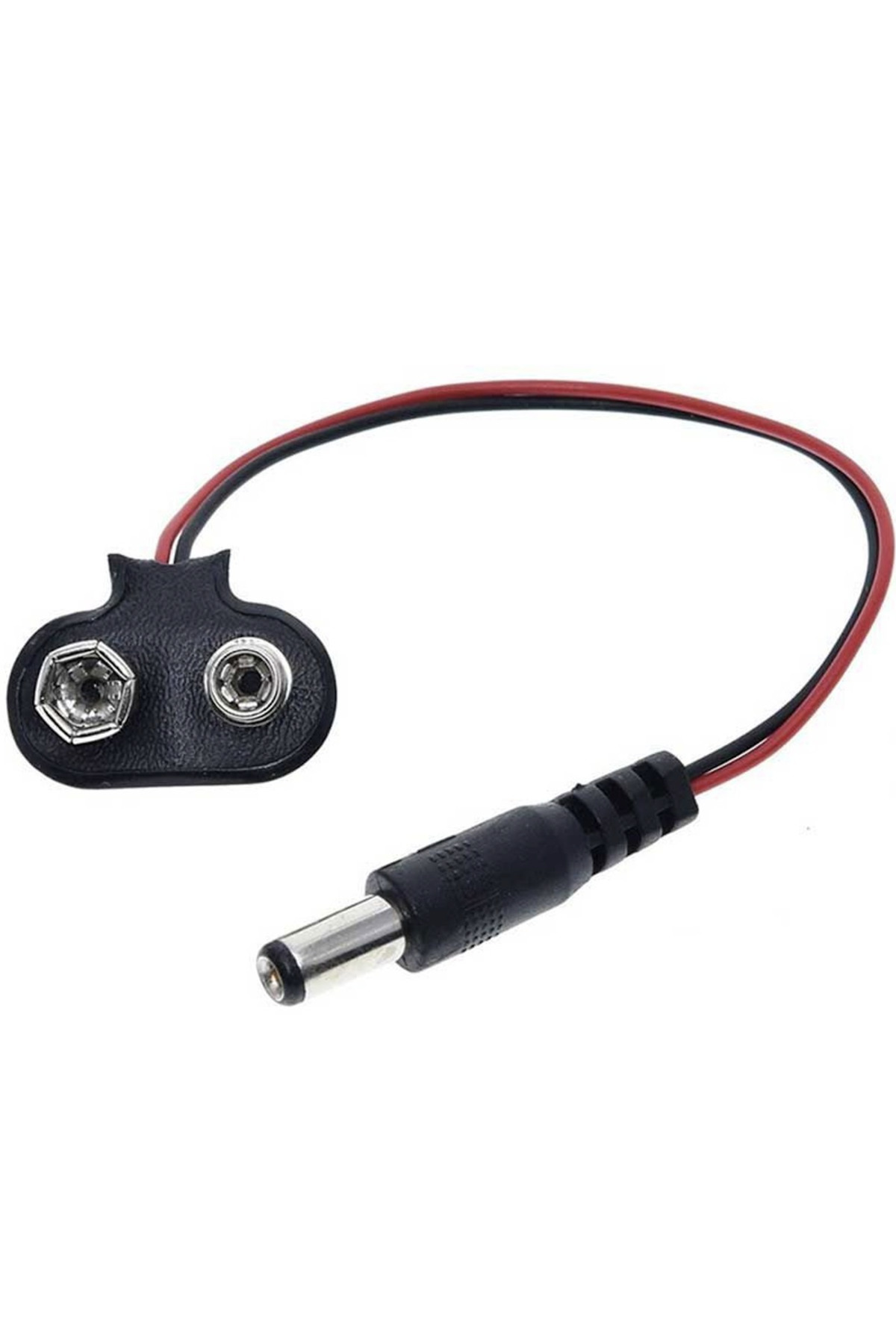

Jaklı 9 V pil başlığı, standart blok pili DC güç girişli bir devreye bağlamak için kullanılan bağlantı kablosudur. Pilin çıtçıtlı kutuplarını kavrayan başlık ve diğer ucundaki erkek DC fiş, taşınabilir denemelerde lehim yapmadan enerji bağlantısı kurmayı sağlar.
Arduino UNO gibi uygun DC girişe sahip kartlarda pil ile kısa süreli test yapılabilir. Kablo gerilim dönüştürmez; çıkıştaki gerilim doğrudan kullanılan pilin gerilimidir.
Teknik özellikler
Pil bağlantısı: 9 V blok pil için çıtçıtlı başlık.
Çıkış: erkek DC barrel jak.
Jak ölçüsü: 5,5 mm dış / 2,1 mm iç çap sınıfı.
Elektriksel yapı: pasif bağlantı kablosu; regülatör veya şarj devresi içermez.
Bağlantı ve kullanım
Pil takılı değilken fişin cihaz yuvasına fiziksel uyumunu kontrol edin.
Pil bağlandıktan sonra multimetreyle jakın merkez ve dış yüzeyi arasındaki kutuplamayı ölçün. Cihazın istediği merkez pozitif/negatif düzenle aynı olmalıdır.
Uyumlu Arduino kartında kabloyu DC jak girişine takın. Pil gerilimini 5 V pinine doğrudan vermeyin.
Dikkat edilmesi gerekenler
9 V blok piller motor, güçlü LED veya yüksek akımlı yüklerde yeterli olmayabilir. Pilin kapasitesi ve gerilim düşümü uygulama süresini belirler.
Başlık açıkken kutupların birbirine veya metal yüzeye temas etmesini önleyin. Ürün pil içermez.
