3 mm ve 5 mm kutulu LED seti, farklı gösterge boyutlarını ve renklerini bir arada bulundurmak isteyenler için hazırlanmıştır. Kırmızı, yeşil, mavi, sarı ve beyaz LED’lerle durum göstergeleri, ışık sıralama devreleri ve temel elektronik deneyleri kurulabilir.

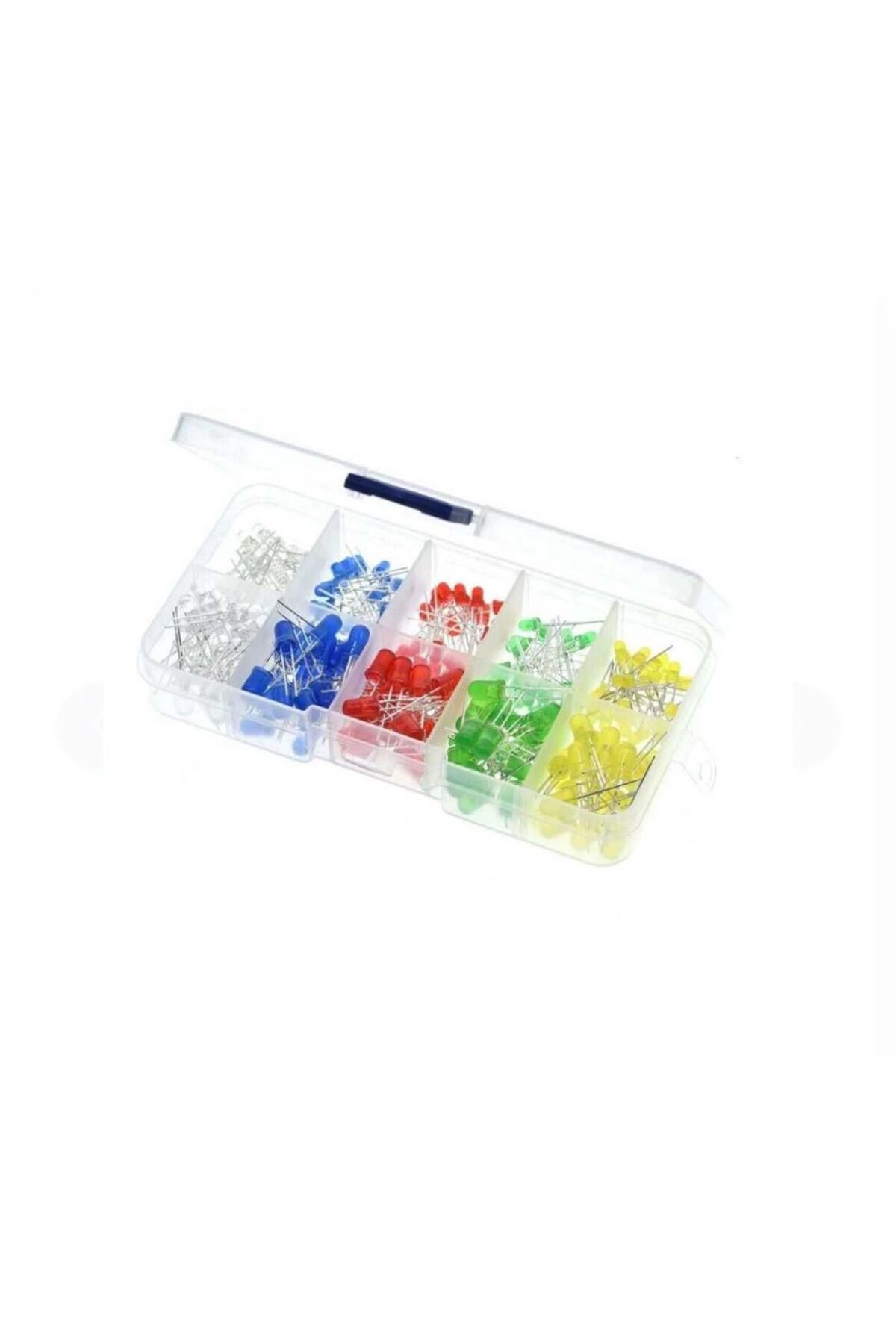

Bölmeli saklama kutusu parçaları düzenli tutar. LED’ler hazır dirençli modül değildir; her devrede uygun akım sınırlaması yapılmalıdır.
Teknik özellikler
Toplam içerik: 200 adet bacaklı LED.
Gövde çapları: 3 mm ve 5 mm.
Renkler: kırmızı, yeşil, mavi, sarı ve beyaz.

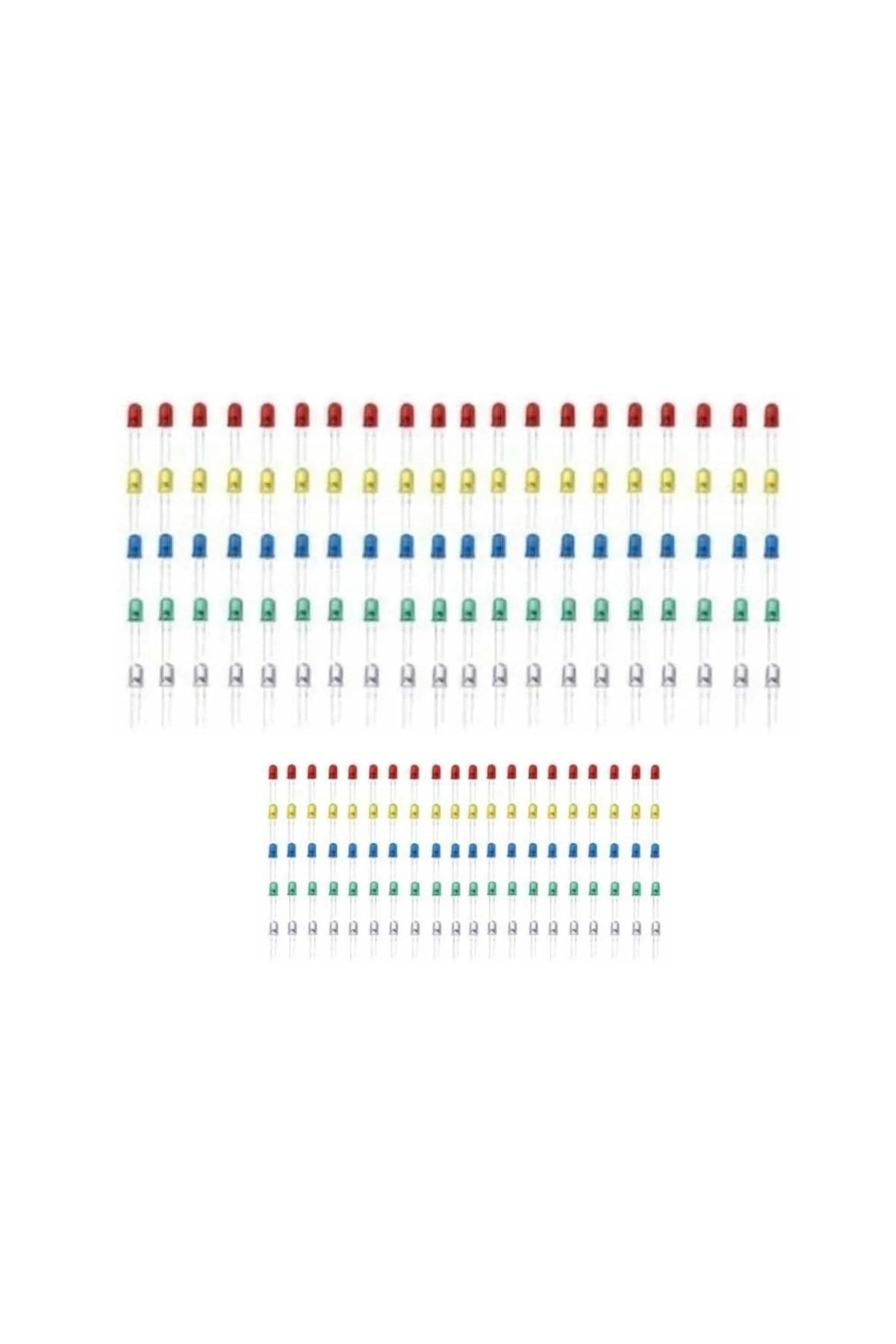

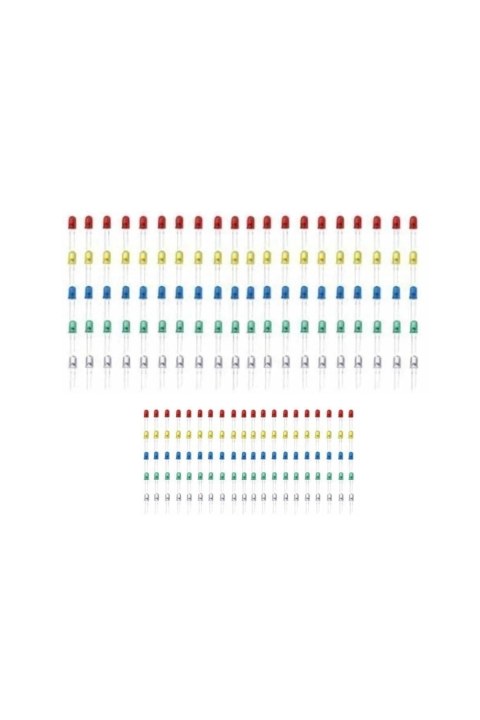

Standart set dağılımı: her boy ve renkten 20 adet; 10 grup × 20 adet.
Montaj: iki bacaklı THT; bölmeli saklama kutusu.
Bağlantı ve kullanım
Anot ve katot yönünü belirleyin. Kesilmemiş bacaklarda uzun bacak çoğunlukla anottur; gövde düzlüğü ve diyot testiyle de kontrol edin.
Her LED için seri direnç kullanın. Örneğin 5 V kaynağa bağlanan, ölçülmüş ileri gerilimi 2 V olan LED’i 5 mA ile sürmek için hesaplanan direnç 600 Ω’dur; 620 Ω standart değer seçilebilir. Bu bir hesap örneğidir, tüm renklerin ileri gerilimi 2 V değildir.
Arduino pininden sürmede pin ve toplam kart akımı sınırını aşmayın. Çok LED için uygun transistör veya LED sürücüsü kullanın.
Dikkat edilmesi gerekenler
LED’i dirençsiz bağlamayın. Farklı renklerin ileri gerilimi aynı değildir.
Uzun süre ters gerilim uygulamayın. Lens rengi ile LED’in yandığında verdiği rengi karıştırmamak için düşük akımlı test yapabilirsiniz.
