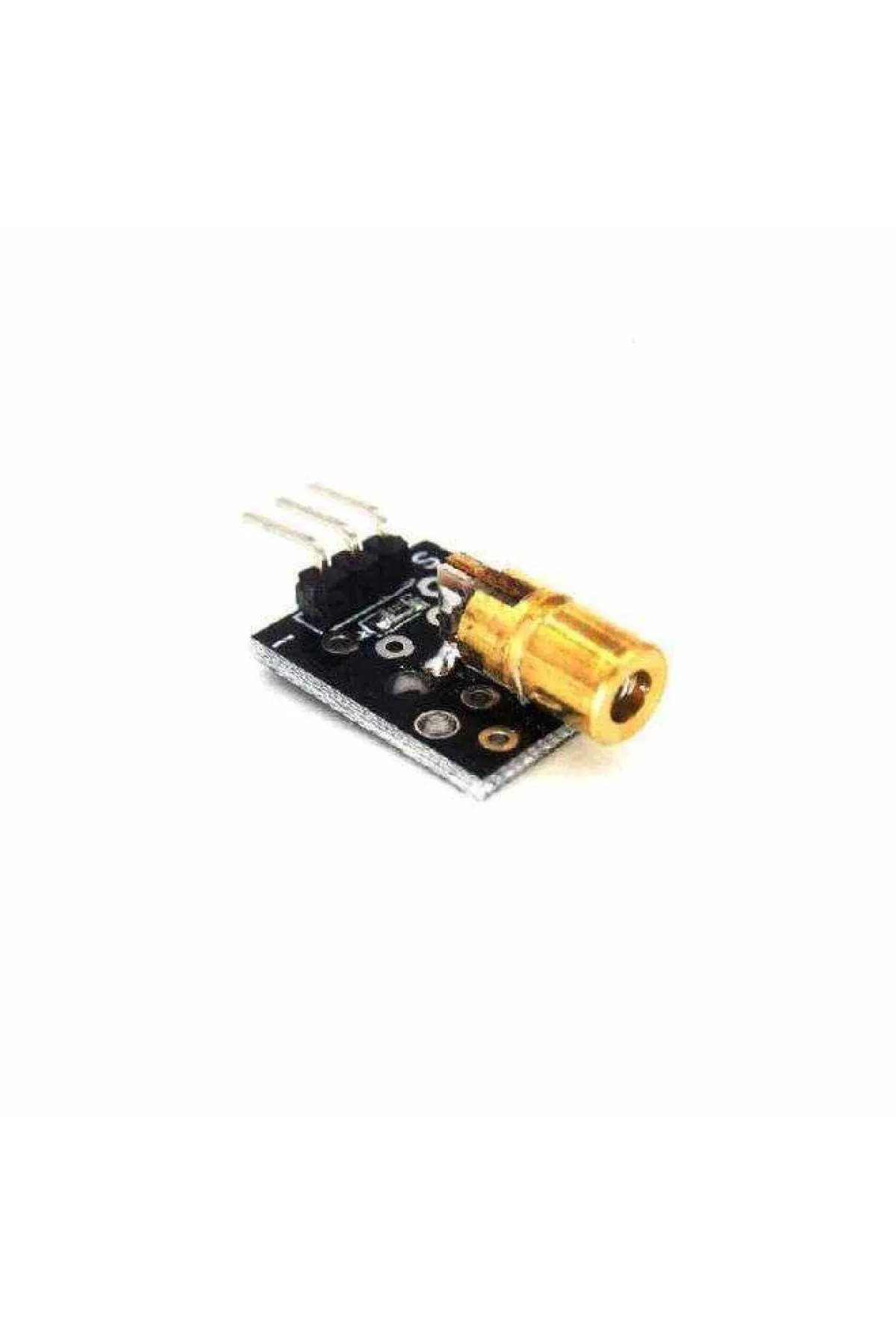

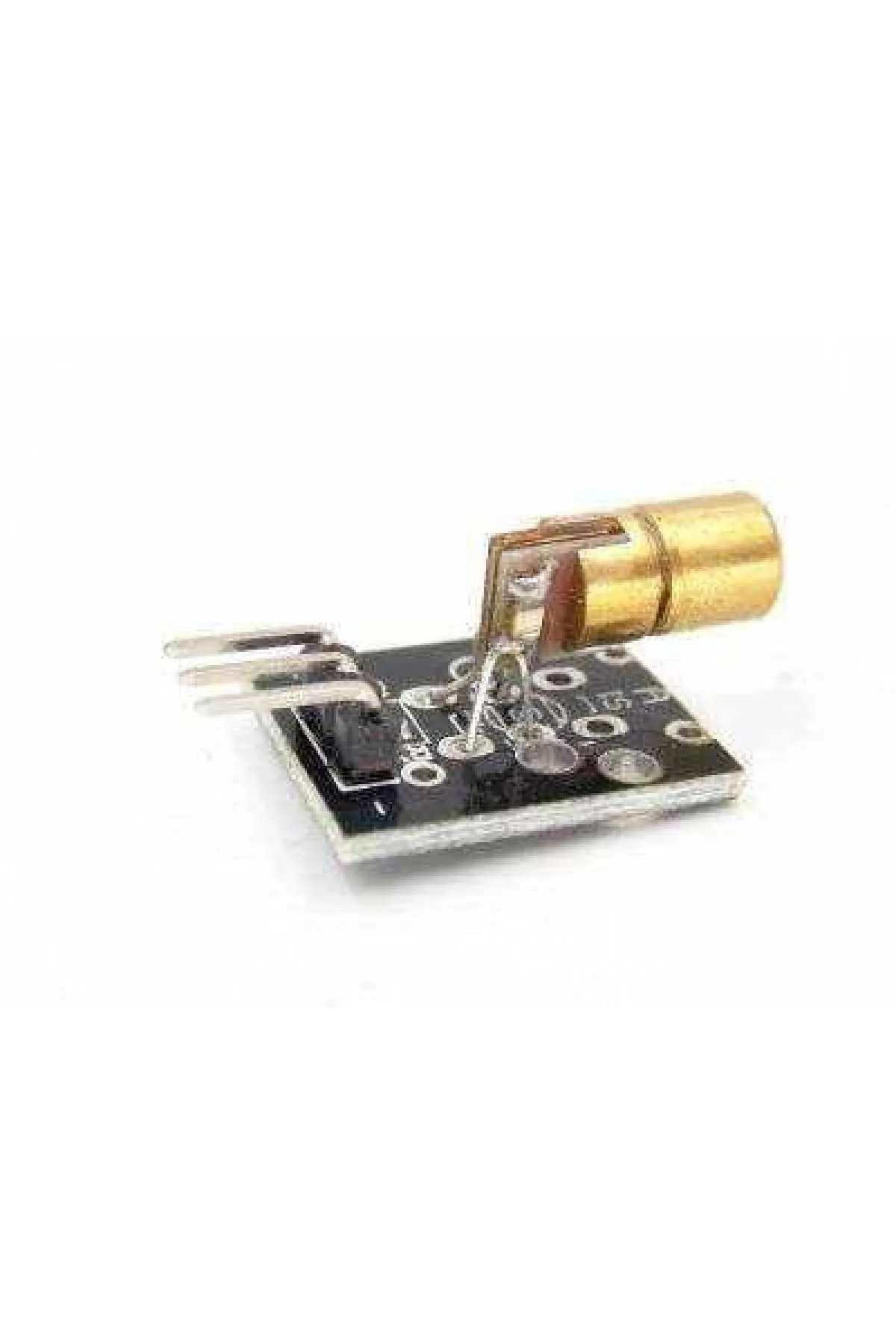

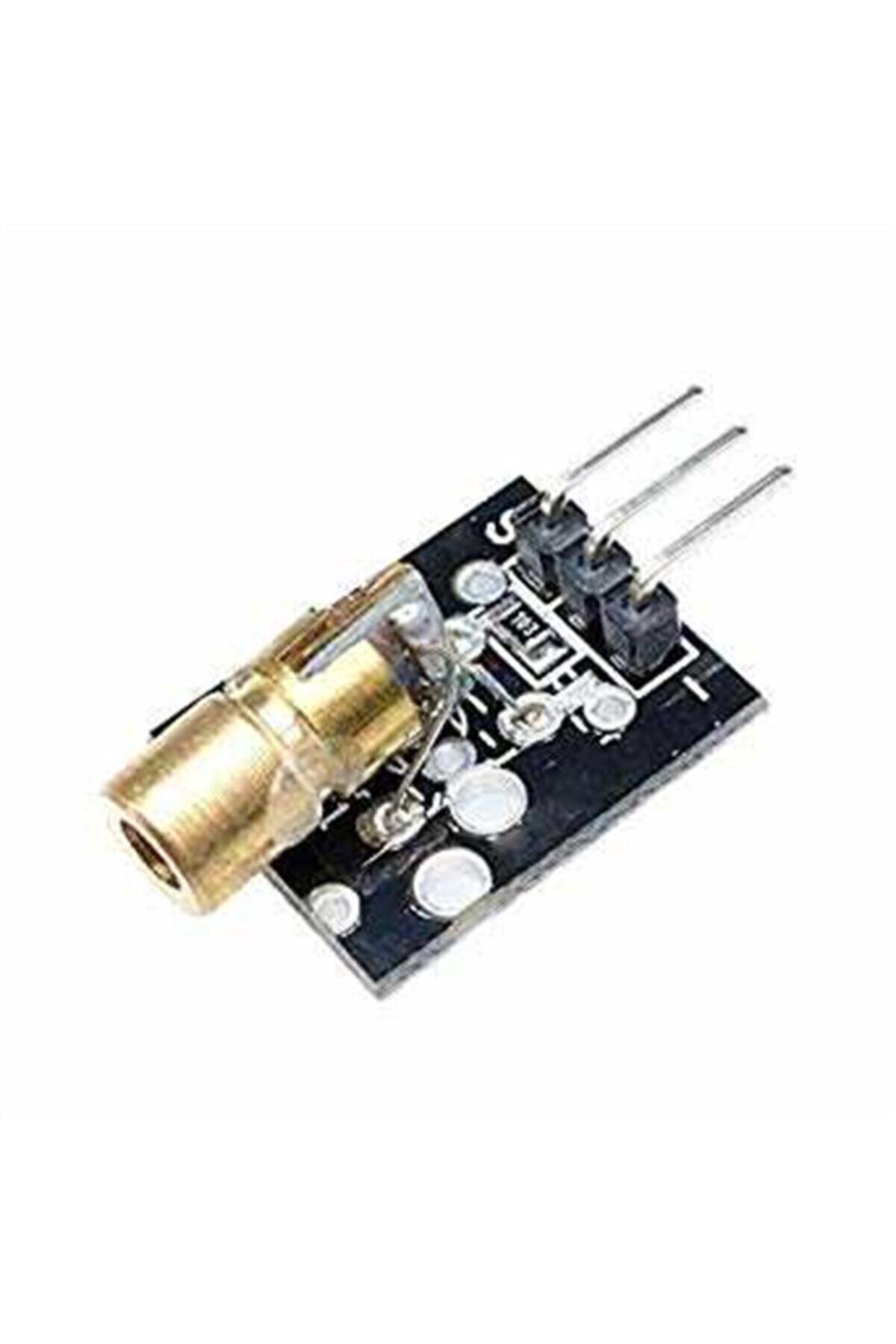

KY008 lazer modülü, odaklanmış kırmızı bir ışık noktası üretir. Hizalama deneyleri ve karşısına yerleştirilecek bir alıcıyla optik bariyer prototipleri oluşturmak için kullanılabilir. Ürünün bazı ilanlarda lazer sensörü adıyla geçmesi, ışık algılayan veya mesafe ölçen bir alıcı içerdiği anlamına gelmez.
Algılama yapmak için LDR, fotodiyot veya uygun optik alıcı ayrıca gerekir. Lazer yalnız verici görevini üstlenir; alıcının sinyali mikrodenetleyicide değerlendirilir.
Teknik özellikler
Tip: görünür kırmızı lazer verici.
Nominal besleme sınıfı: 5 V DC.
Nominal dalga boyu: 650 nm.
PCB sınıfı: yaklaşık 15 × 24 mm.
Bağlantı: üç pinli KY008 kart yapısı; işlevler varyanta göre doğrulanmalı.
Işık çıkışı: nokta lazer; kalibre mesafe veya çizgi lazer modülü değildir.
Bağlantı ve kullanım
Kart baskısı ve devre izi üzerinden besleme, GND ve varsa kontrol ucunu doğrulayın. Üç pinin tamamının standart S/+/- görevini taşıdığını varsaymayın.
Akım sınırlamalı 5 V kaynak ve gerekiyorsa uygun transistör sürücü kullanın; lazer akımını doğrudan GPIO’ya yüklemeyin.
Işını mat, yansıtıcı olmayan bir hedefe yöneltin. Optik bariyerde alıcı hizalamasını ve ortam ışığının etkisini düşük riskli düzenekte test edin.
Dikkat edilmesi gerekenler
Lazeri göze, insanlara, hayvanlara, araçlara veya yansıtıcı yüzeylere yöneltmeyin. Işına optik araçlarla bakmayın.
5 mW ticari adı, ölçülmüş optik güç veya lazer güvenlik sınıfı belgesi değildir. Modülü çocukların erişiminden uzak tutun.
