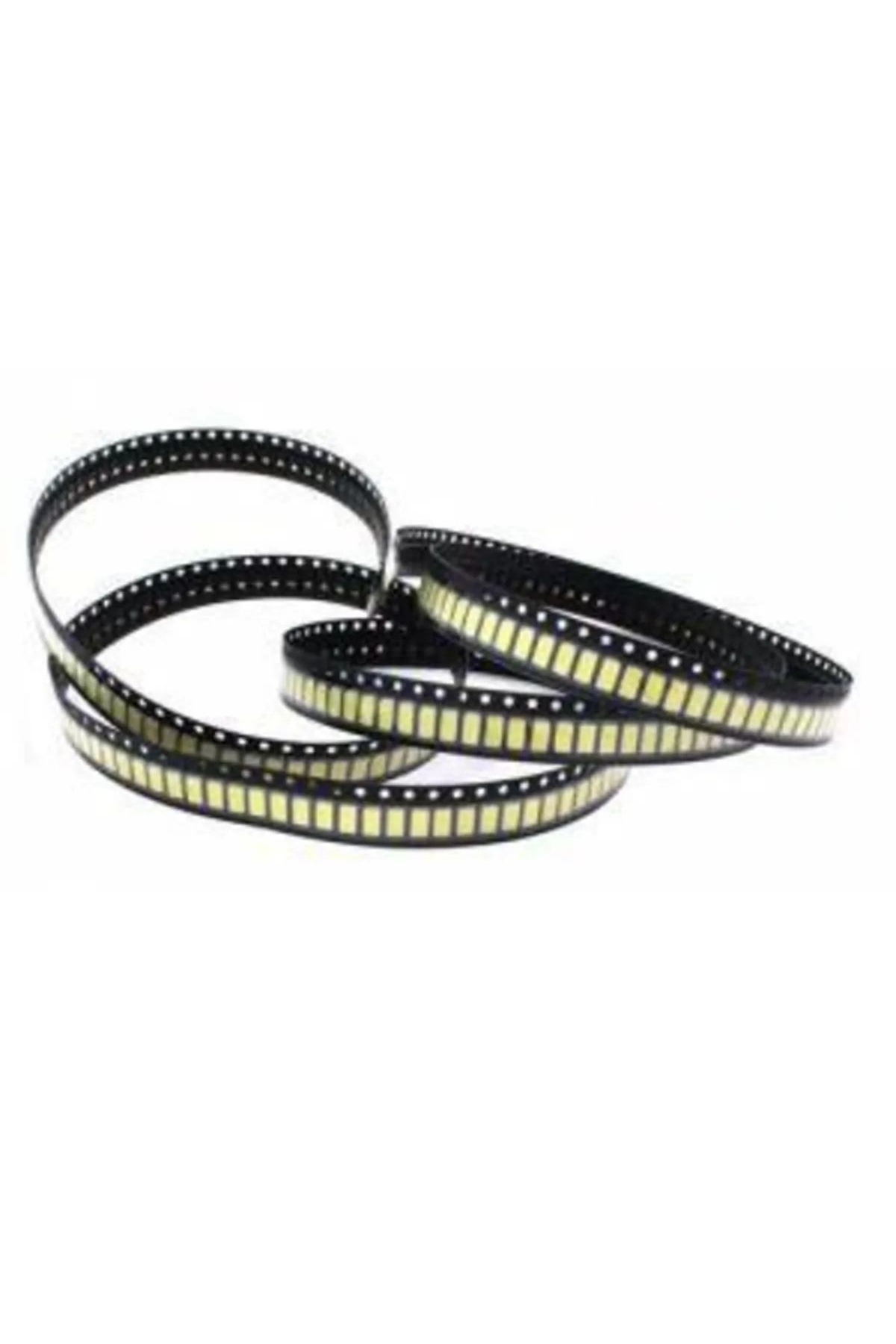

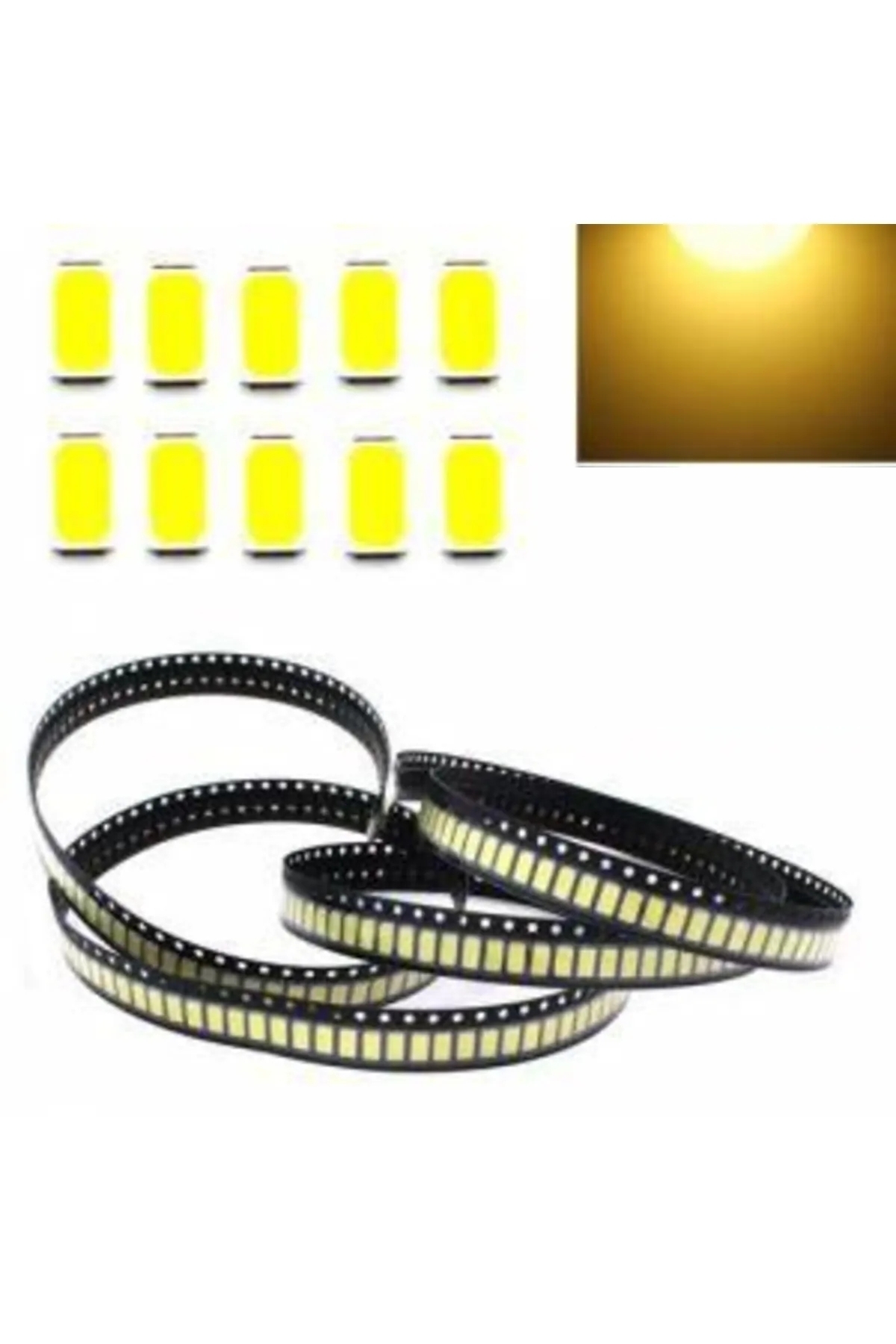

5730 SMD LED, baskı devre yüzeyine lehimlenerek kullanılan gün ışığı tonunda bir aydınlatma bileşenidir. LED kartlarının hazırlanması, uygun tipteki aydınlatmaların onarımı ve özel ışık kaynakları tasarlamak için kullanılabilir.
5730 ifadesi gövde ölçü sınıfını belirtir. Aynı kılıf içinde farklı çip sayısına, ileri gerilime ve akım değerine sahip LED’ler üretildiği için yalnızca dış görünüşe göre sürücü seçilmemelidir.
Teknik özellikler
Kılıf: 5730 yüzey montaj tipi.
Nominal gövde sınıfı: yaklaşık 5,7 × 3,0 mm.
Işık tonu: ürün kaydında gün ışığı; kesin Kelvin değeri belirlenmemiştir.
Montaj: uygun PCB padleri üzerine SMD lehimleme.
Sürme: LED varyantına uygun akım sınırlayıcı direnç veya sabit akım kaynağı.
Bağlantı ve kullanım
Önce ambalaj/şerit kodundan LED’in tam modelini belirleyin. Katot işaretini üretici çizimiyle eşleştirin; yalnızca sarı fosfor yüzeyine bakarak yön seçmeyin.
Lehimleme sırasında LED’e mekanik baskı uygulamayın ve padlerde kısa devre bırakmayın. Isı aktarımı için uygun bakır alan veya LED PCB kullanın.
Akımı veri sayfasına göre sınırlandırın. Seri dizide toplam ileri gerilimi, paralel kollarda ise her kol için ayrı akım dengelemesini hesaplayın.
Dikkat edilmesi gerekenler
LED’i doğrudan 5 V veya 12 V’a bağlamayın. 5730 kılıf tek başına 3 V, 60 mA veya 0,5 W garantisi vermez.
Üretici sınırı bilinmeden yüksek akım denemesi yapmayın. Elektriksel sürücü bilgisi kesinleşmeden sayısal çalışma değerlerini varsaymayın.
