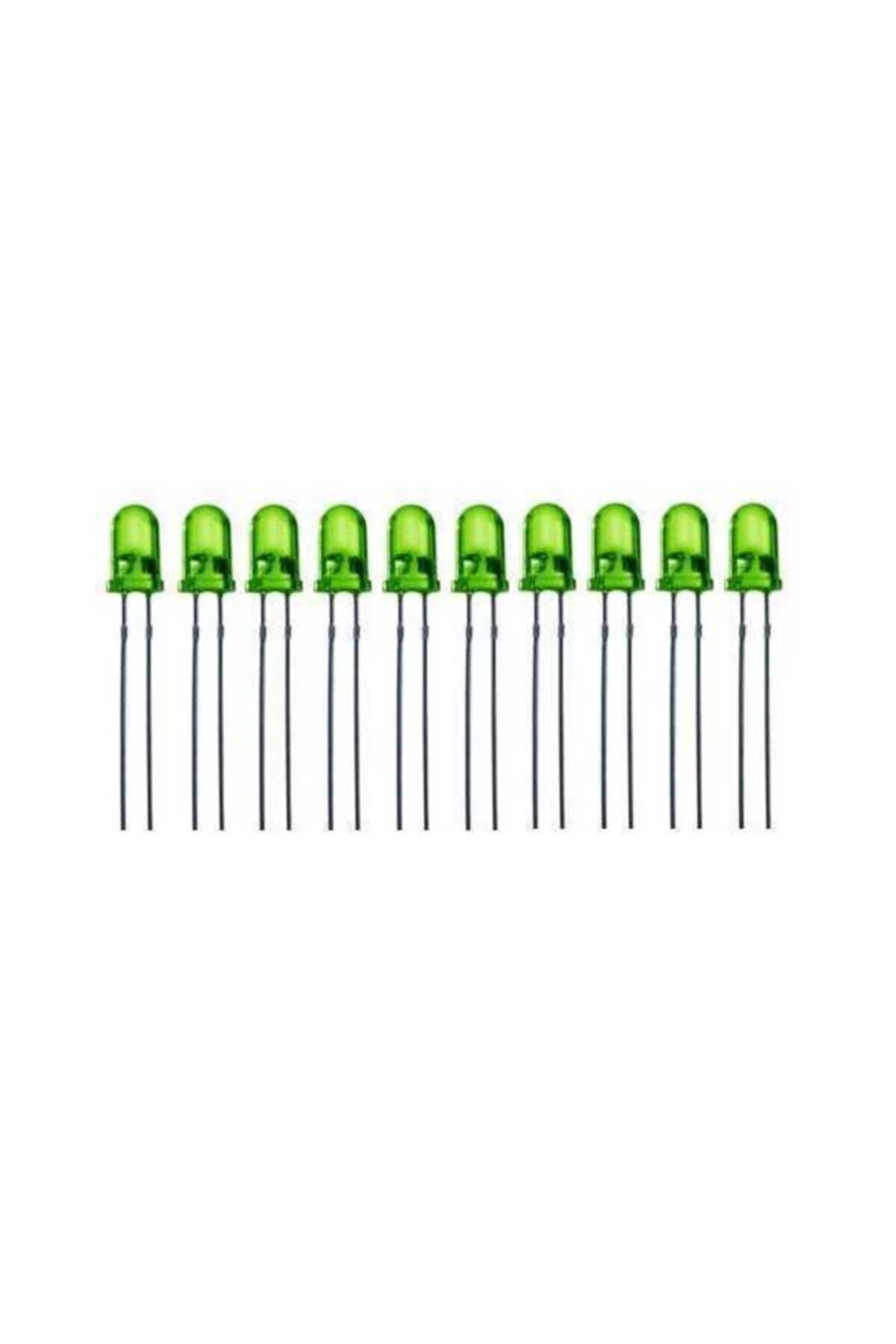

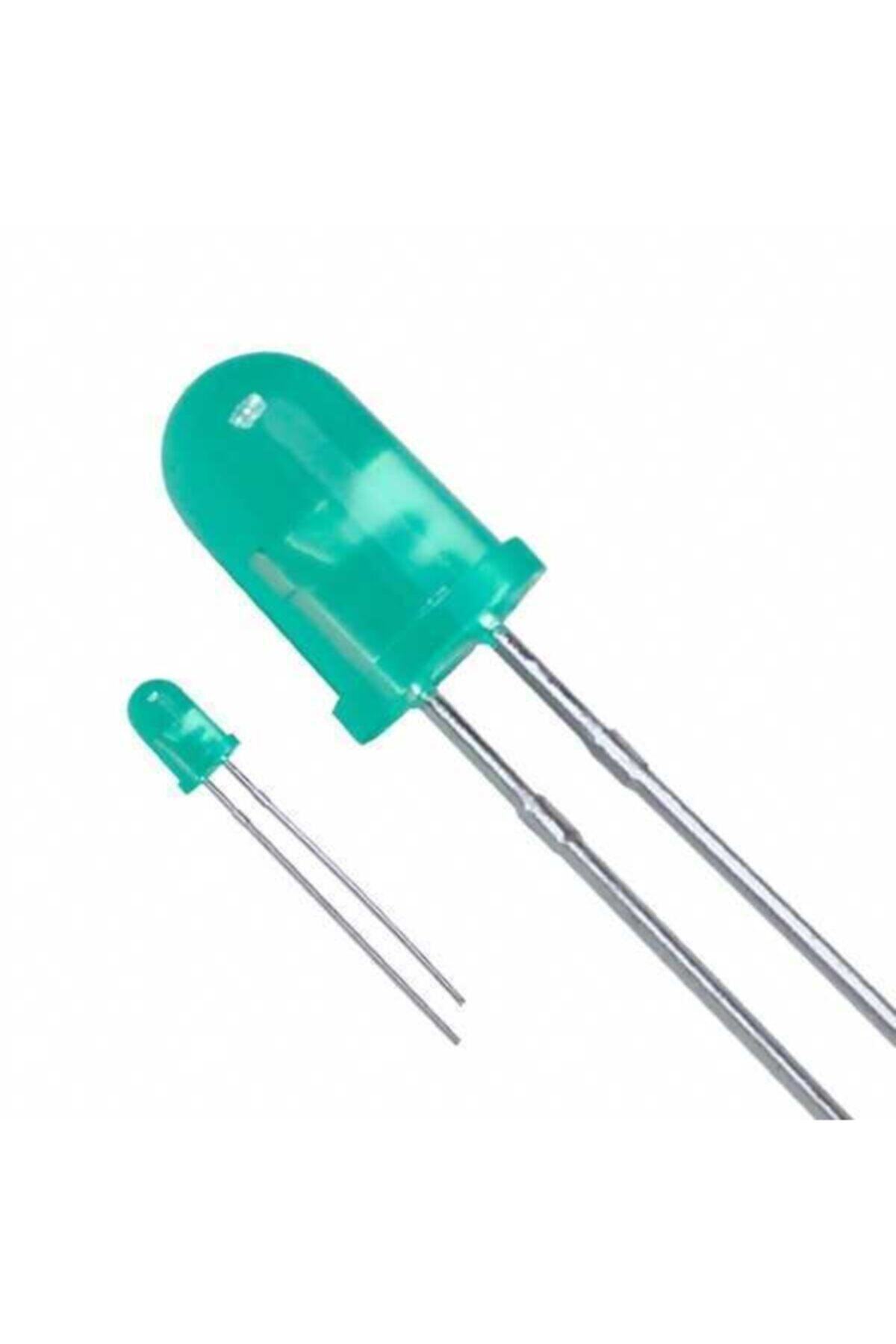

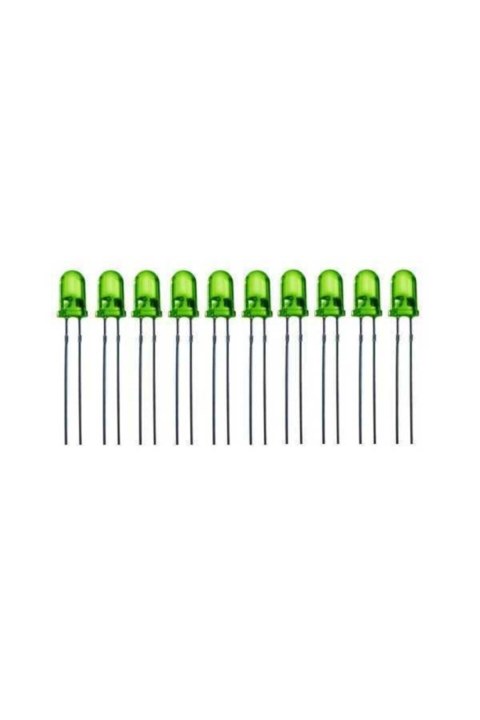

Yeşil LED, bir devrenin hazır, açık veya tamamlanmış durumunu görünür kılmak için kullanılabilir. 5 mm gövdesiyle prototip panolara ve bacaklı devrelere yerleştirilebilir. Sensör geri bildirimi veya çalışma durumu göstergesi tasarlarken hangi olayda yanacağı kontrol devresi tarafından belirlenir.
LED akımla çalışan ve yönlü bir yarı iletkendir. Pil veya adaptöre doğrudan bağlanmamalı; seri direnç ya da uygun sabit akım sürücüsü kullanılmalıdır. Işık parlaklığı, uygulanan akımın yanı sıra stok LED’in optik yapısına bağlıdır.
Teknik özellikler
Işık rengi: yeşil.
Gövde çapı: nominal 5 mm.
Bacak sayısı: 2; anot (+) ve katot (−).
Montaj: delik içi, bacaklı tip.
Çalışma: doğru yönde ve akım sınırlamayla.
İleri gerilim ve azami akım: stok üretici koduna göre belirlenir; yalnız renkten kesin değer çıkarılmaz.
Bağlantı ve kullanım
Kesilmemiş standart bacaklarda uzun bacak genellikle anot, gövdedeki düz kenar katot göstergesidir. Montajdan önce multimetrenin diyot testinde yönü doğrulayın.
İlk düşük akımlı deneme için regüle 5 V kaynağa seri 1 kΩ direnç ekleyin. Bu bağlantı teorik olarak 5 mA’nın altında akım sınırlar; 20 mA çalışma iddiası değildir.
Direnç seçimini R=(Vbesleme−Vf)/I formülüyle yapın. Vf’yi hedef akımda ölçün; direnç gücünü de I²R ile kontrol edin.
Mikrodenetleyiciyle sürerken pinin akım sınırını gözetin. Çok sayıda LED veya yüksek toplam yük için uygun transistor sürücüsü kullanın.
Dikkat edilmesi gerekenler
Aynı renkteki LED’lerin ileri gerilim, ışık şiddeti ve görüş açısı farklı olabilir. Her LED koluna ayrı direnç kullanın.
Ters gerilim uygulamayın. LED’i yüksek akımla deneyerek parlaklığını sınamayın; lehimlemede gövdeyi uzun süre aşırı ısıtmayın.
