ESP8266 ESP-01 WiFi UART Modülü

ESP8266 ESP-01 WiFi UART Kablosuz Modül

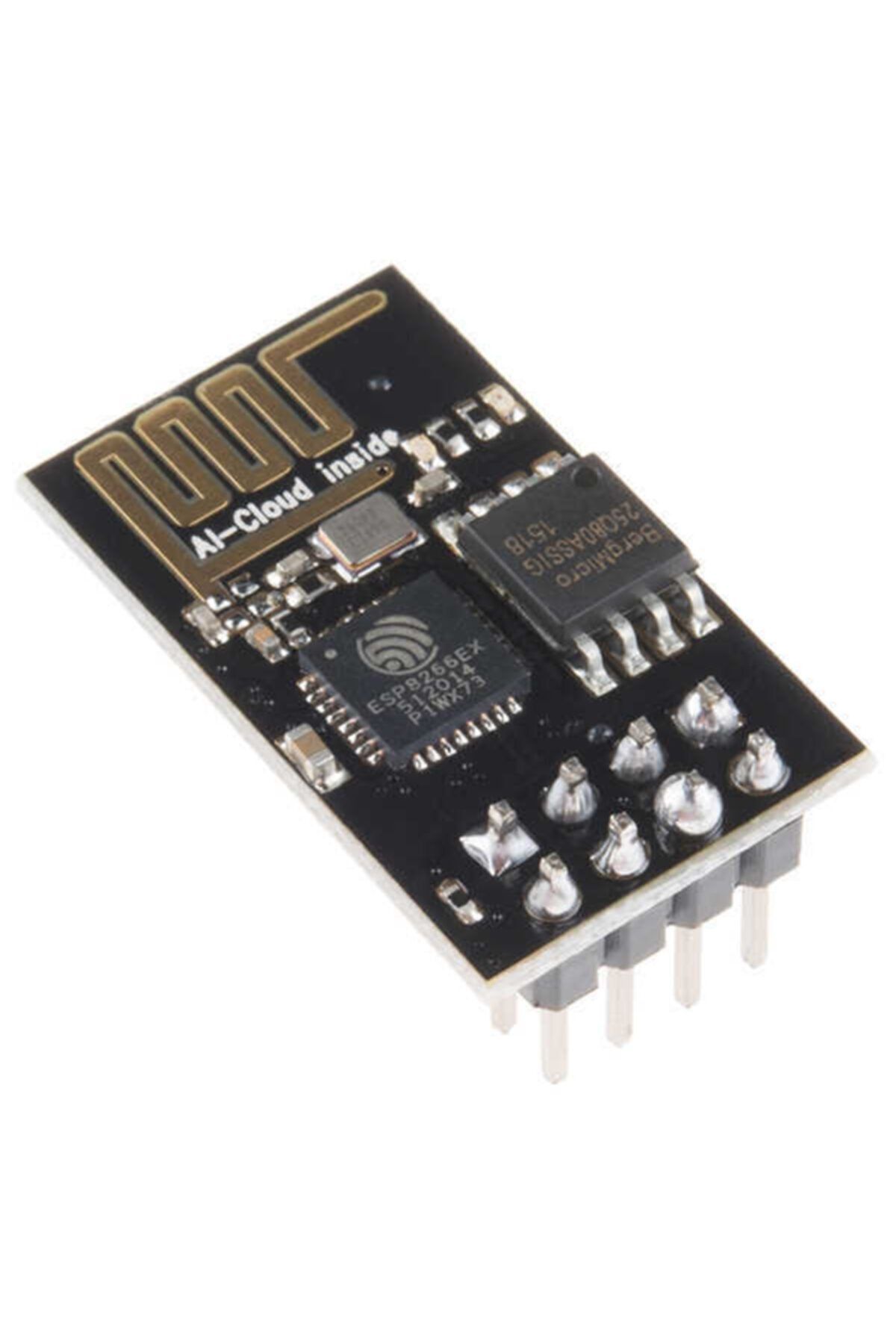

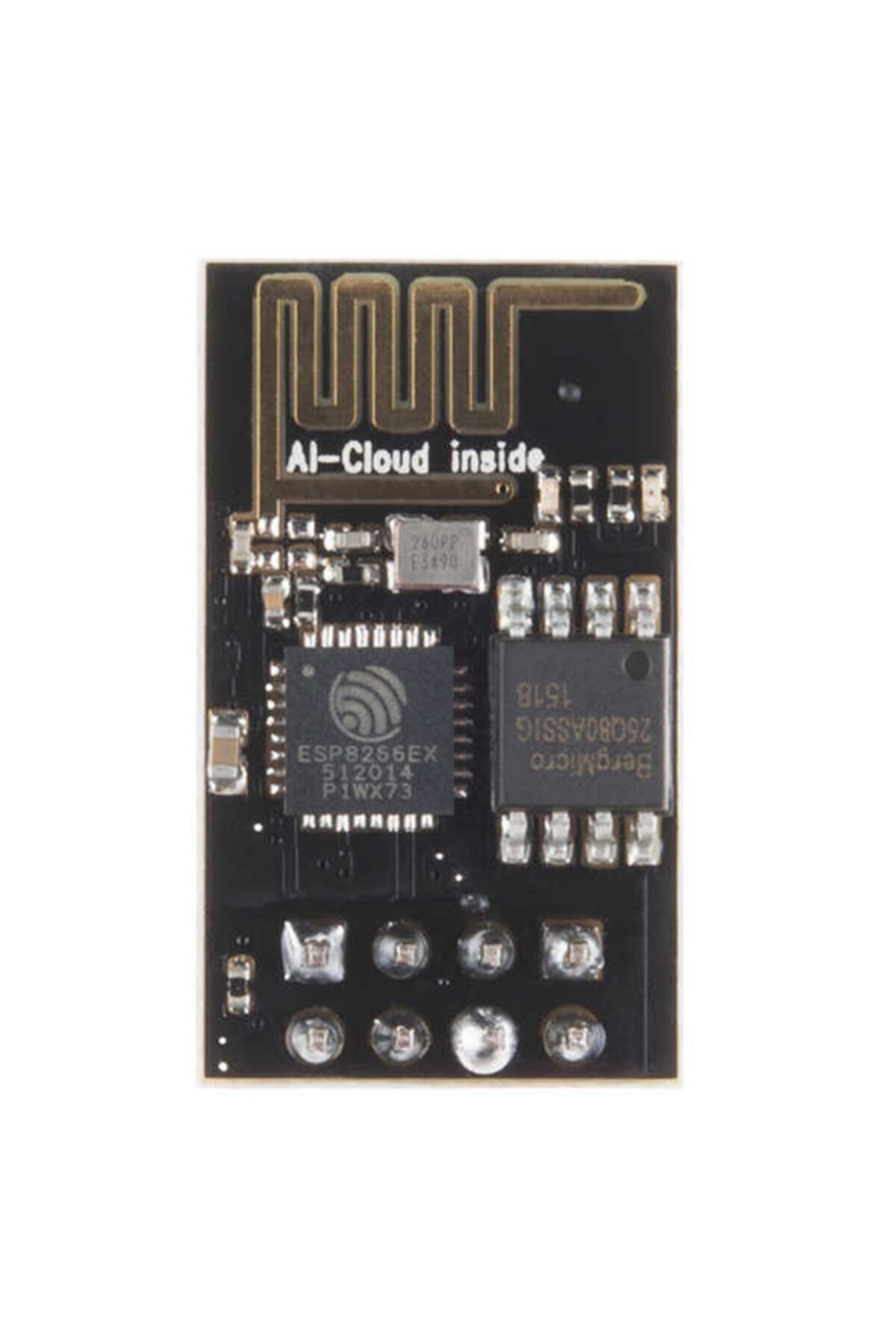

ESP-01, ESP8266EX tabanlı küçük bir WiFi modülüdür. UART üzerinden başka bir kontrol kartına kablosuz ağ bağlantısı eklemek veya ESP8266 yazılım çekirdeğiyle uygun firmware’i yükleyerek bağımsız bir IoT uygulaması geliştirmek için kullanılabilir. Üzerindeki PCB anteni 2,4 GHz WiFi bağlantısı içindir. Bu kartta USB soketi veya 5 V regülatör bulunmadığından doğrudan 5 V ile beslenmez.

Teknik özellikler

• Modül: ESP-01, ESP8266EX tabanlı

• Besleme ve lojik seviyesi: 3,3 V DC

• Besleme kaynağı önerisi: WiFi yayınındaki akım darbeleri için en az 500 mA sağlayabilecek, kararlı 3,3 V kaynak kapasitesi ayırın; bu değer modülün sabit tüketimi değil kaynak kapasitesi önerisidir

• Kablosuz bağlantı: 2,4 GHz WiFi 802.11 b/g/n

• Haberleşme: UART seri arayüzü

• Kullanılabilir erişim pinleri: GPIO0 ve GPIO2; boot modunda görevleri de vardır

• Anten: PCB üzerinde baskı anten

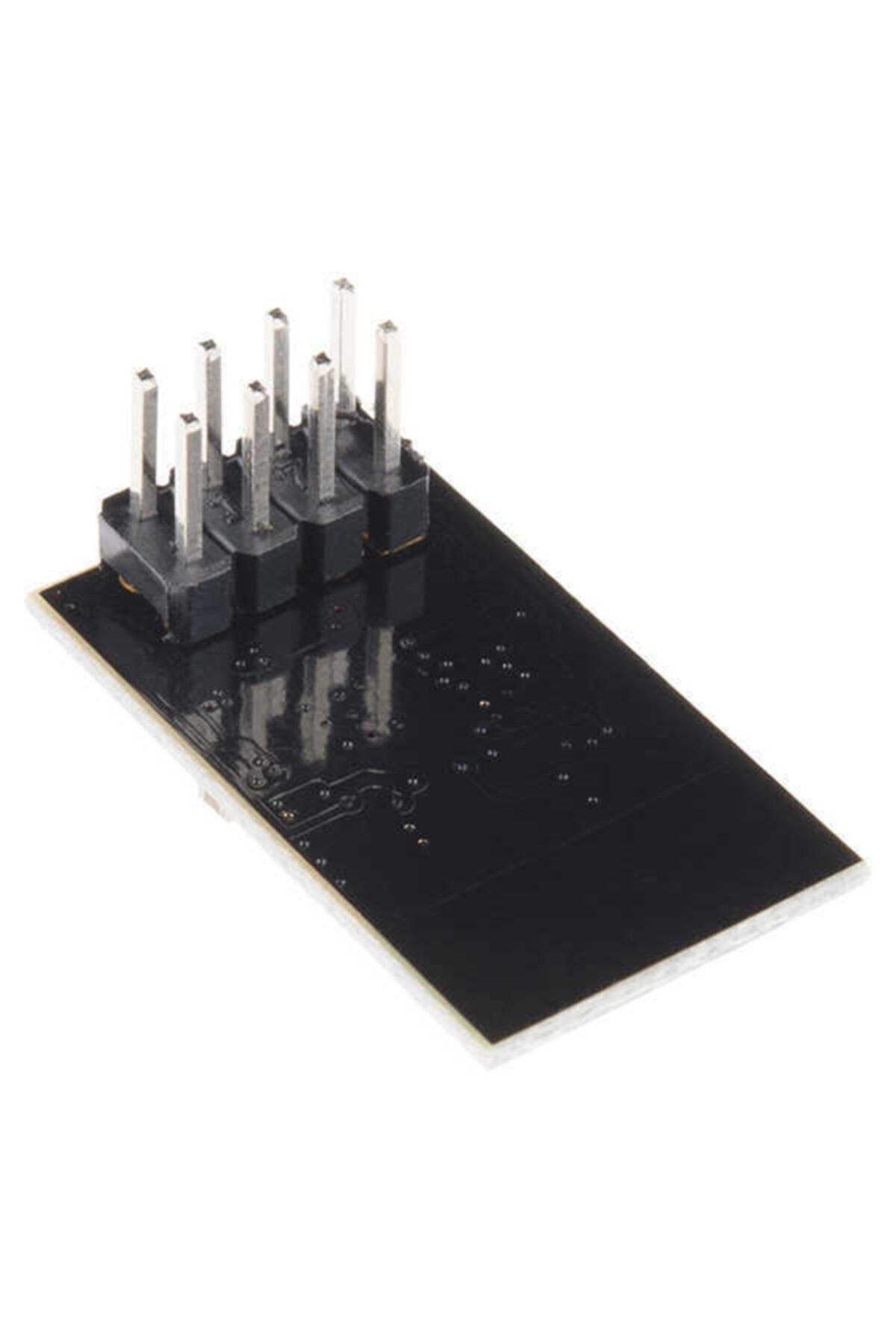

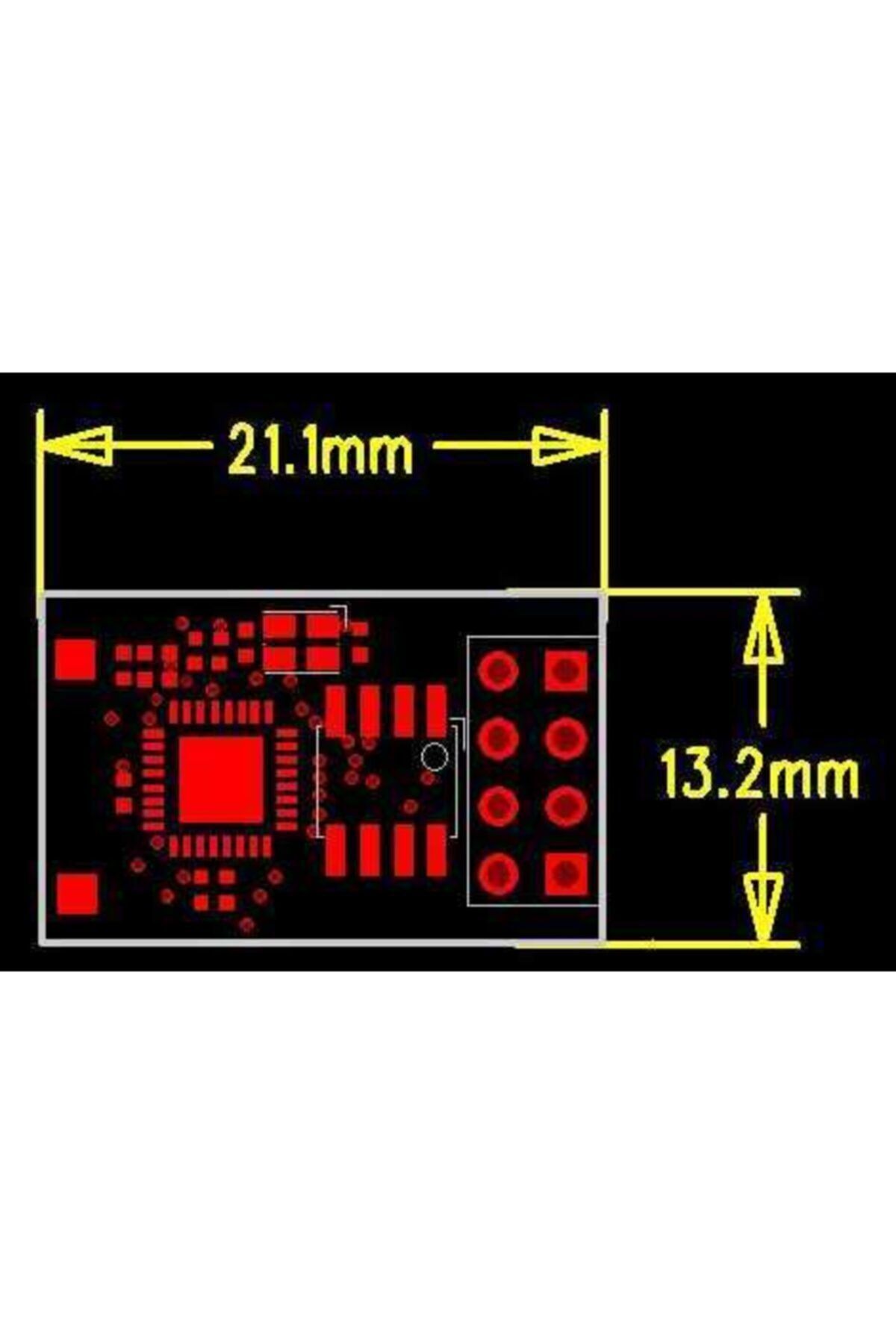

• Bağlantı: 2 × 4 pin, 2,54 mm aralıklı header

• Üzerinde USB-seri dönüştürücü veya 5 V giriş regülatörü yoktur

Bağlantı ve başlatma

Modül pinlerini kart üzerindeki VCC, GND, TX, RX, EN/CH_PD, RST, GPIO0 ve GPIO2 yazılarına göre belirleyin; pin sırasını başka ESP-01 görselinden tahmin etmeyin. 3,3 V beslemeyi VCC’ye verin, GND’yi ortaklayın ve EN/CH_PD pinini HIGH seviyesinde tutun. UART bağlantısında TX ile RX çapraz bağlanır. ESP-01’in TX çıkışı 3,3 V lojiktir; 5 V kontrolcünün TX çıkışını modül RX pinine doğrudan vermeyin, seviye dönüştürücü veya uygun bölücü kullanın.

Normal çalıştırma sırasında GPIO0 ve GPIO2 açılışta HIGH seviyesinde olmalıdır. Program yükleme kipine geçmek için GPIO0 açılış anında LOW yapılır; yükleme bittikten sonra tekrar HIGH seviyesinde başlatın. Firmware fabrika çıkışı AT komutlarını desteklemeyebilir; programlama için 3,3 V lojikli USB-UART dönüştürücü ve uygun reset/boot bağlantısı gerekir. WiFi anteninin çevresini metal ile kapatmayın. Modül 5 GHz WiFi veya Bluetooth sağlamaz.
