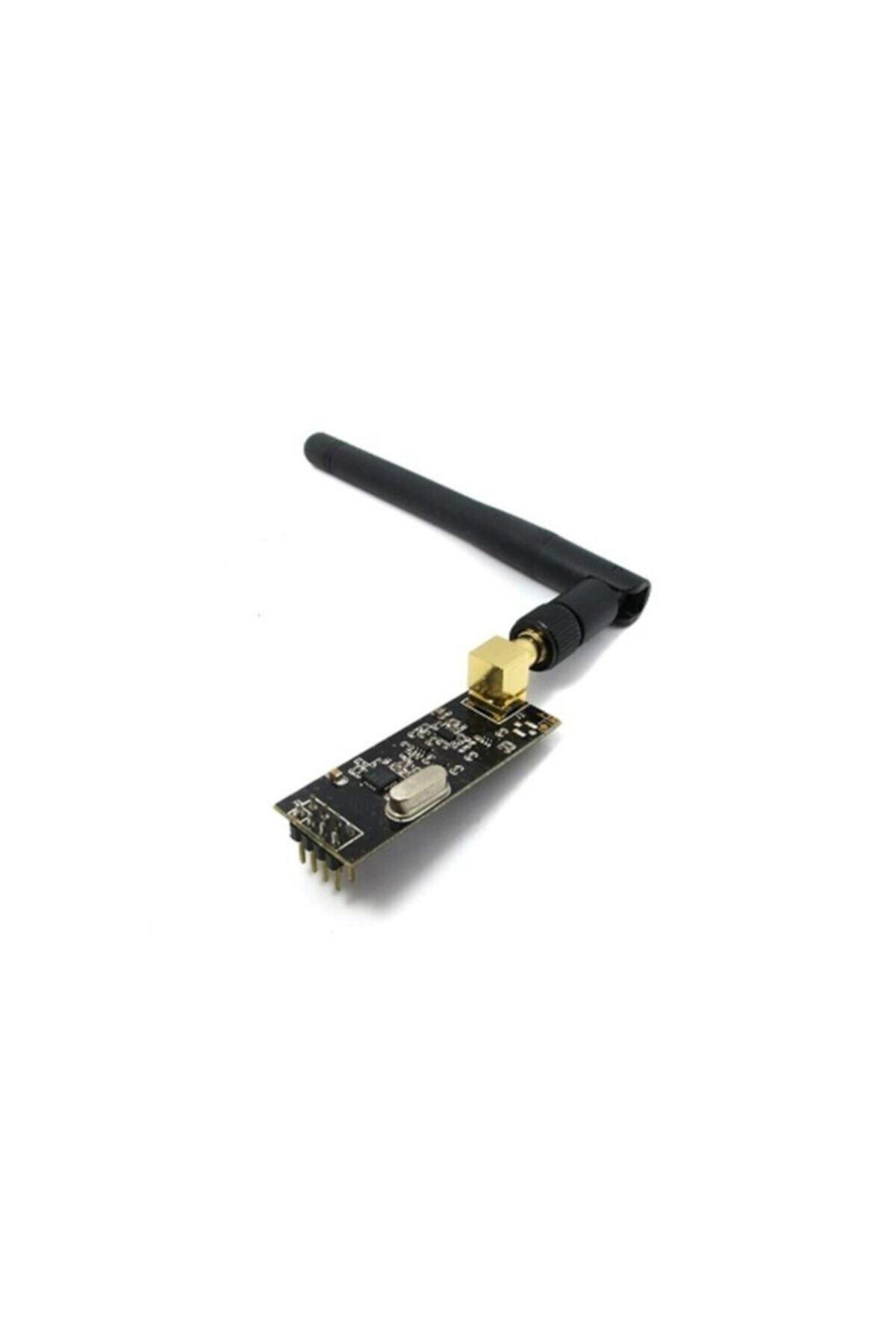

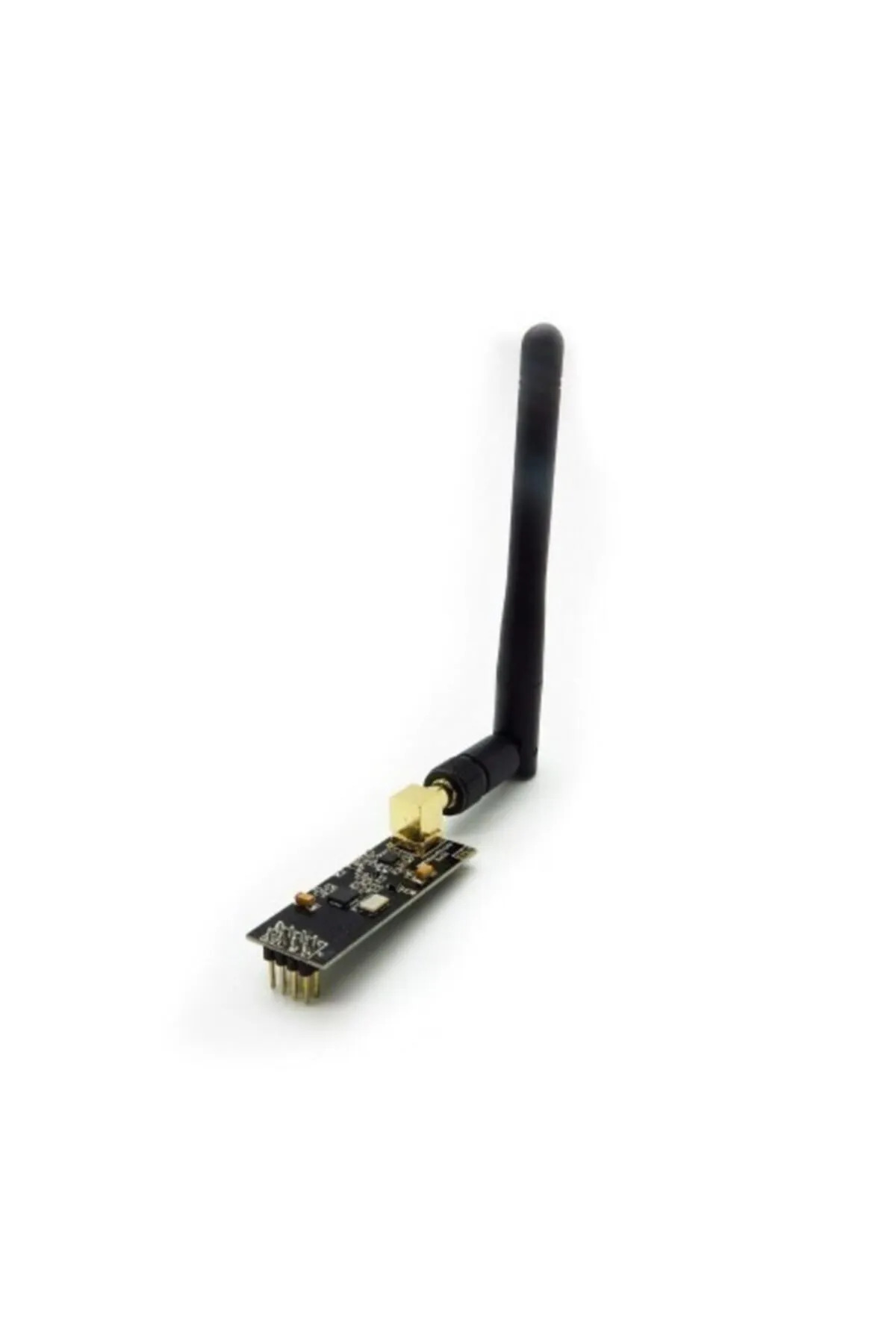

NRF24L01 PA LNA harici antenli modül, standart PCB antenli RF kartlarına göre farklı anten ve RF ön uç yapısı sunar. PA gönderme güç yükseltecini, LNA ise alım tarafındaki düşük gürültülü yükselteci ifade eder. Uzaktan sensör, robot ve kontrol uygulamalarında iki yönlü veri aktarımı için kullanılabilir.
Harici antenli yapının verimli çalışması özellikle besleme kalitesine bağlıdır. Standart küçük NRF kartının akım değerleri bu modele uygulanmamalıdır. Anten konumu, ortam engelleri ve RF ayarları gerçek menzili birlikte belirler.
Teknik özellikler
Frekans bandı: 2,4 GHz.
Güç kaynağı: kararlı 3,3 V DC; VCC’ye 5 V verilmez.
RF yapı: PA ve LNA içeren harici antenli modül sınıfı.
Denetim: SPI ve CE/CSN hatları.
Bağlantılar: VCC, GND, CE, CSN, SCK, MOSI, MISO, IRQ.
Paket uzunluğu: NRF24L01 ailesinde 1–32 bayt.
Besleme tasarımı: ani akım ihtiyacına uygun ayrı regülatör ve yerel kondansatörler.
Bağlantı ve kullanım

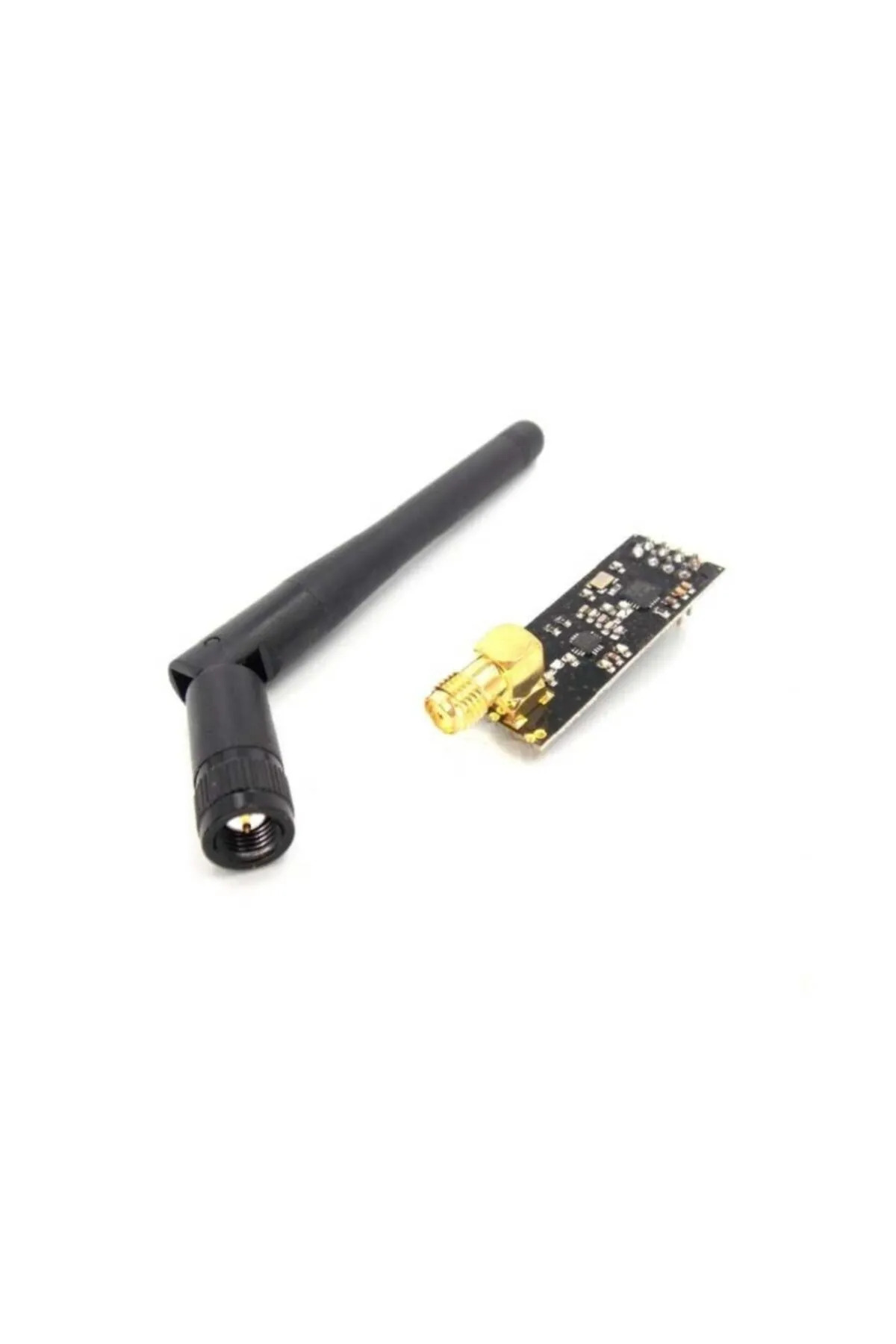

Antenini taktıktan sonra modülü besleyin. Anten ucunu metal yüzeylerin hemen yanına kapatmayın.
Başlangıç için en az 200 mA sağlayabilen kararlı bir 3,3 V kaynak ayırın; bu değer modülün ölçülmüş tüketimi değil, besleme seçim önerisidir. Kontrolcüyle ortak GND kullanın.
VCC/GND yakınına 100 nF ile 10–47 µF kondansatör ekleyin. SPI kablolarını kısa tutun ve pin sırasını stok kartın şemasından doğrulayın.
Uçların kanal, adres, hız ve CRC ayarlarını eşleştirin. Önce düşük RF güçte kararlılığı test edin; daha yüksek güç ayarında besleme çökmesini gözleyin.
Dikkat edilmesi gerekenler
Geliştirme kartının düşük akımlı 3,3 V pini yeterli olmayabilir. Zayıf besleme paket kaybı, yeniden başlama ve kısa menzil oluşturabilir.
1100 m gibi ilan değerleri her ortamda garanti edilmez. Harici antenli modülü anteni bağlı olmadan yüksek güçte göndermeye zorlamayın.
