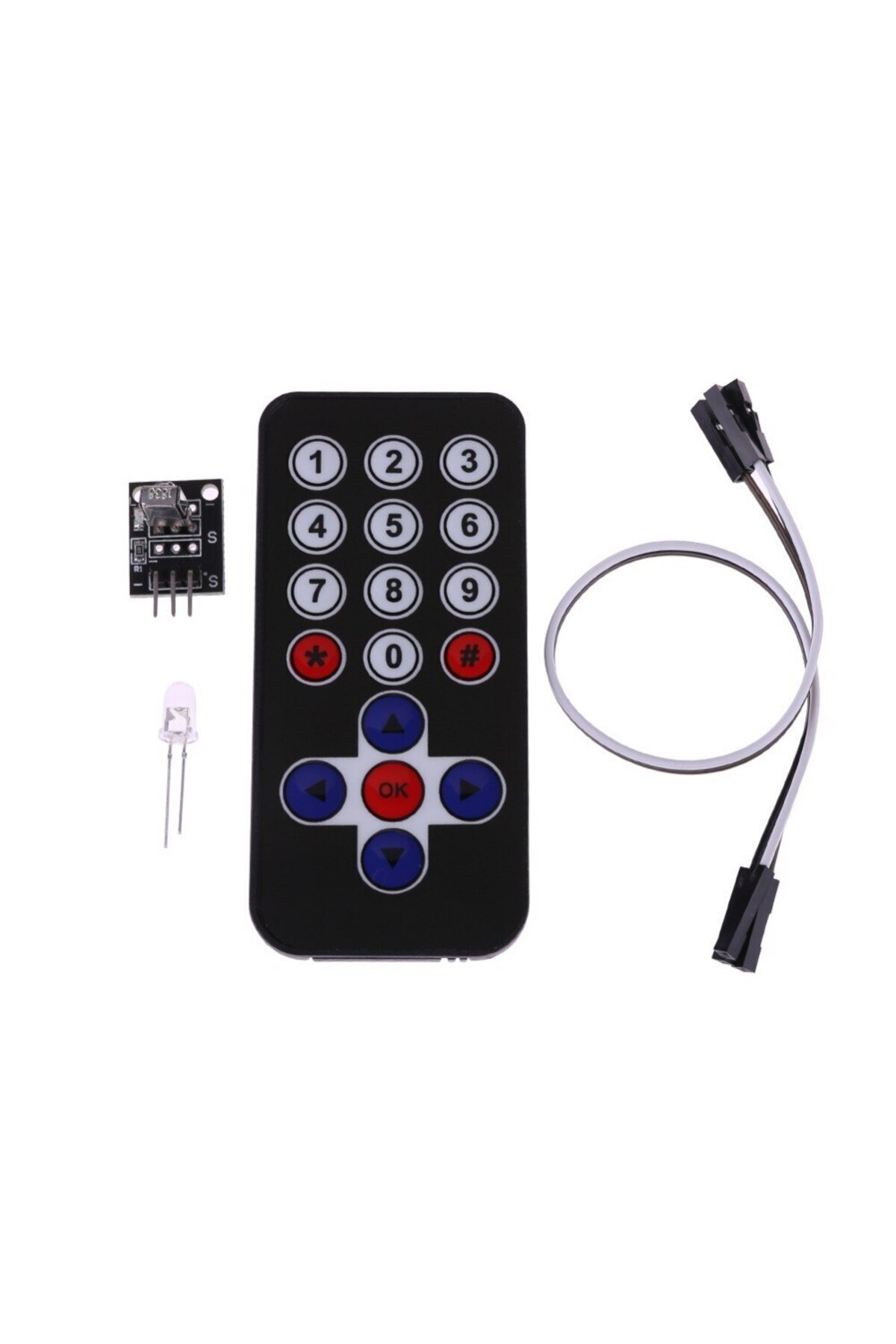

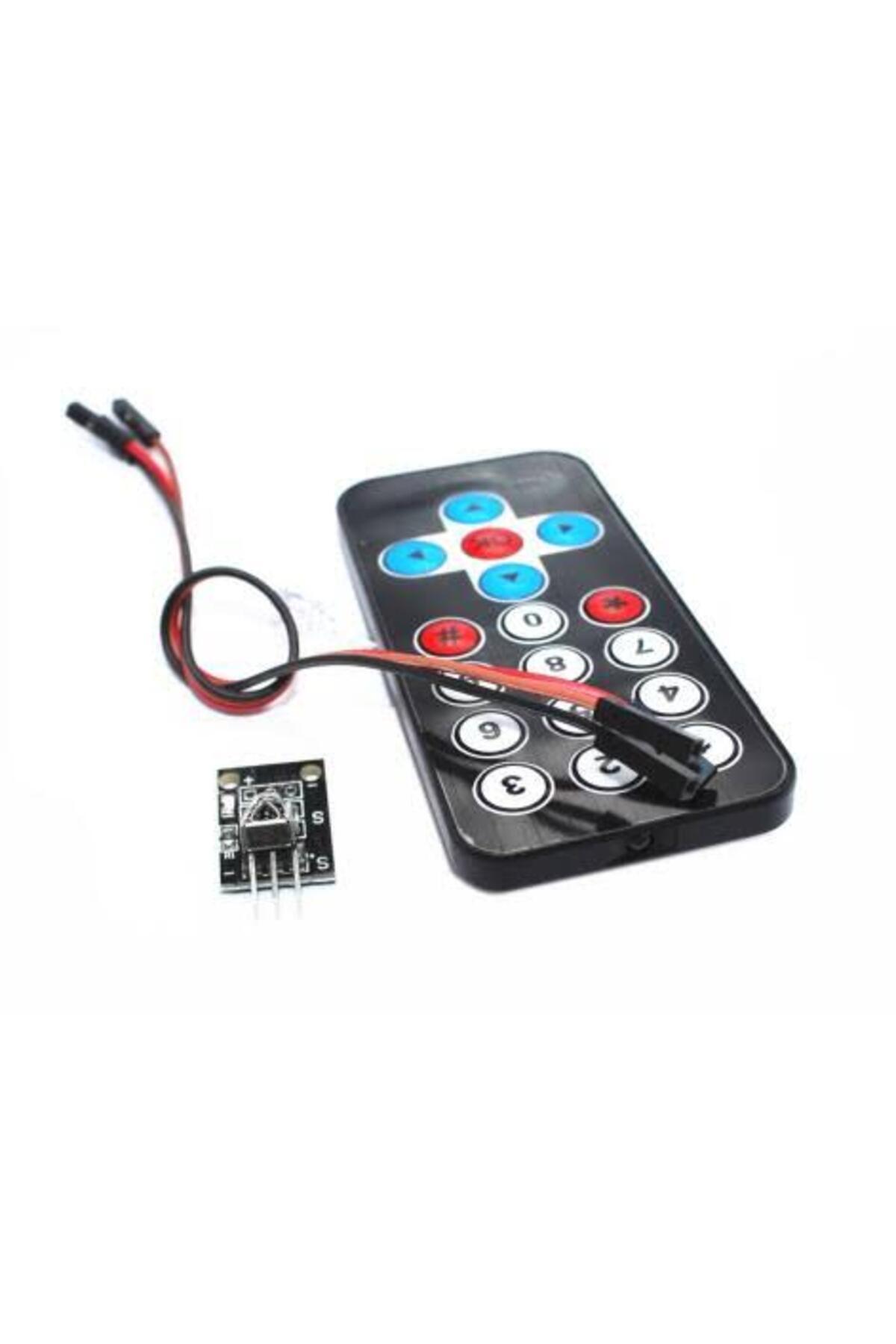

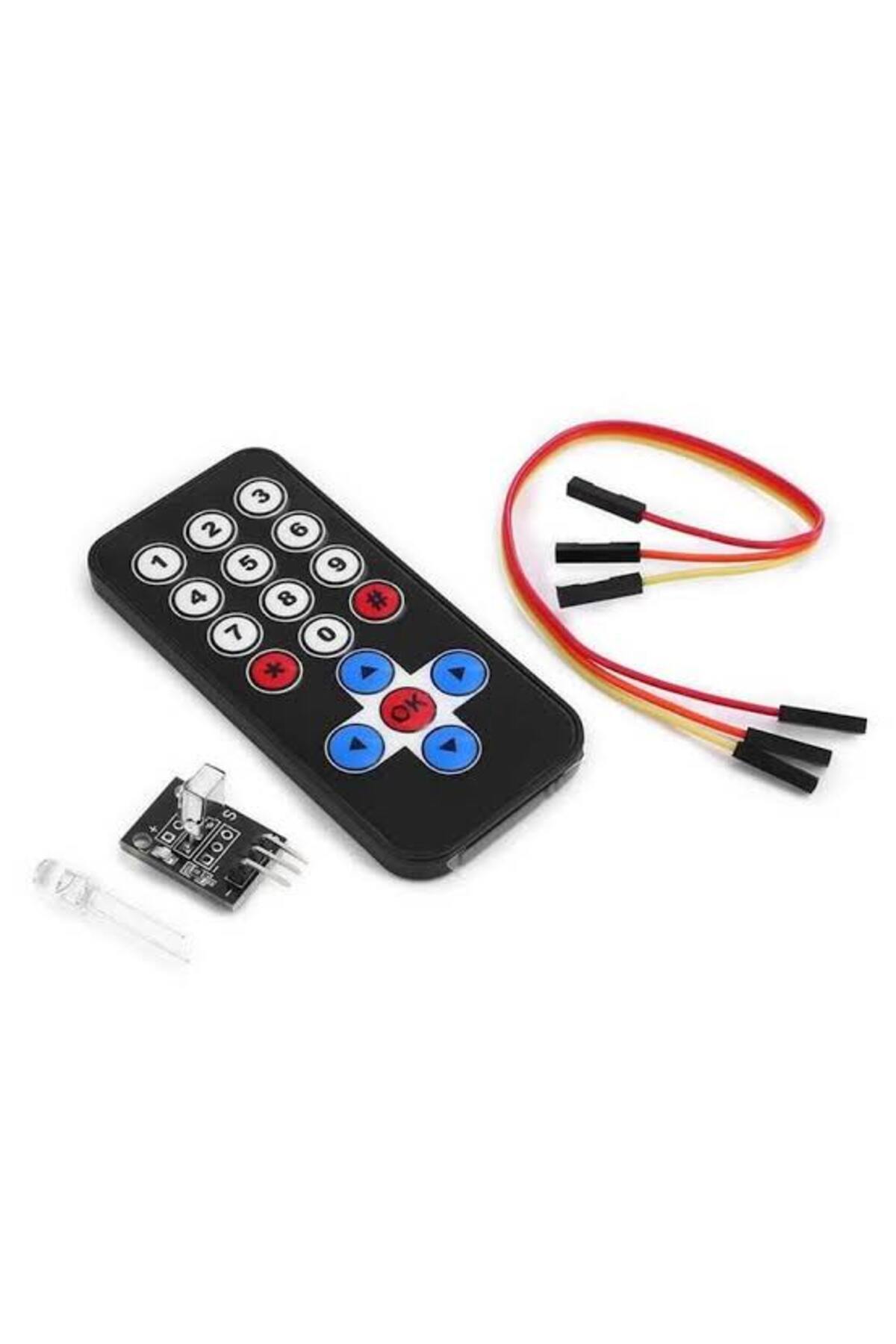

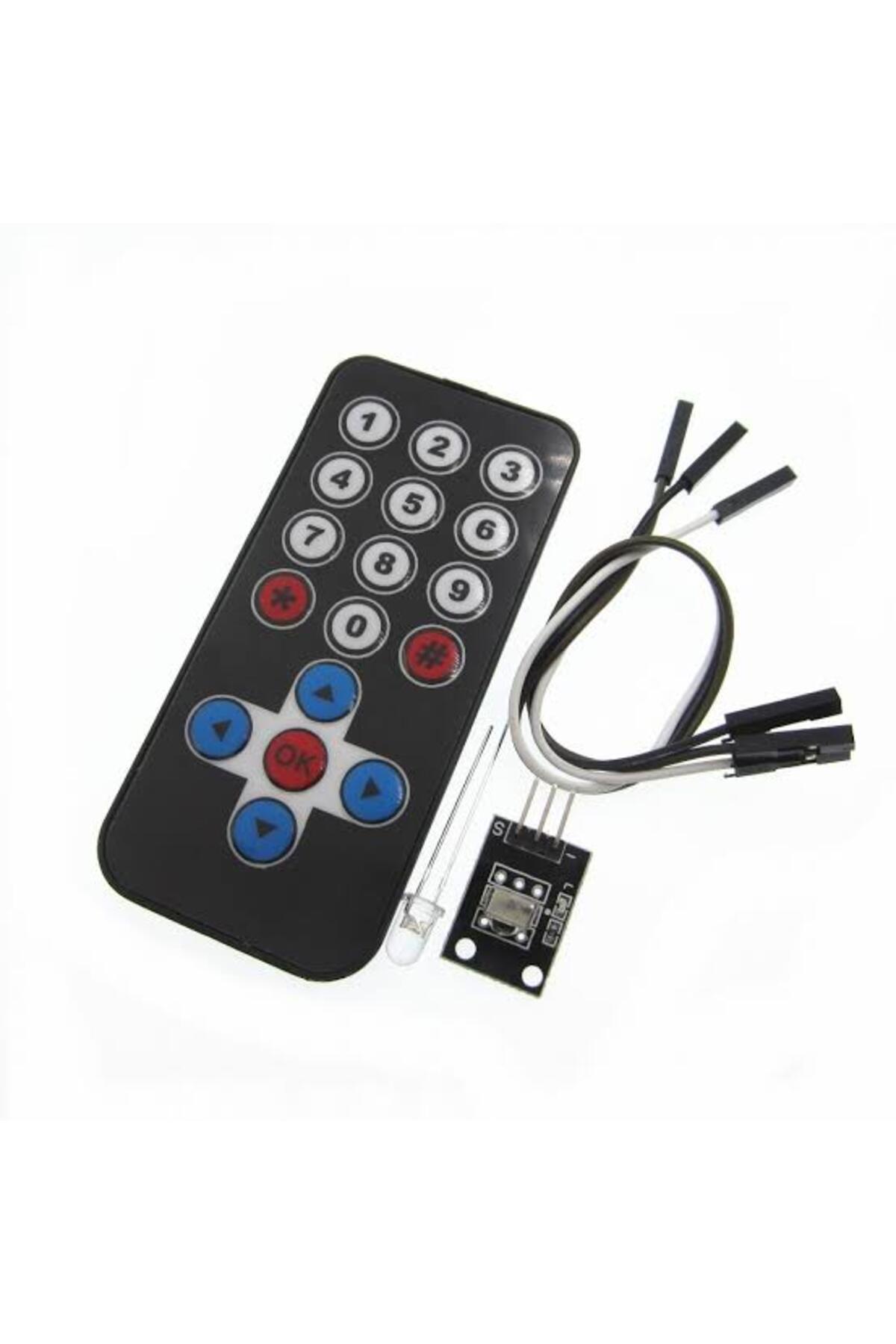

HX1838 IR uzaktan kumanda seti, tuş komutlarını kızılötesi ışıkla alıcıya iletir. LED kontrolü, robot komutları, menü seçimi ve eğitim projelerinde kablosuz bir giriş arayüzü kurmaya yardımcı olur. Setin çalışması için alıcı çıkışını okuyup tuş kodlarını yorumlayan bir mikrodenetleyici gerekir.
38 kHz taşıyıcılı alıcı, ışığı doğrudan analog seviye olarak değil, demodüle dijital darbeler halinde sunar. Kumandadaki farklı tuşların kodları yazılımla okunup istenen işleve atanabilir. Aynı görünümlü kumandaların kodları farklı olabileceğinden hazır tuş kodları doğrulanmalıdır.
Teknik özellikler
Alıcı sınıfı: HX1838/1838, 38 kHz IR.
Alıcı kullanım beslemesi: 3,3–5 V DC.
Çıkış: demodüle dijital işaret.

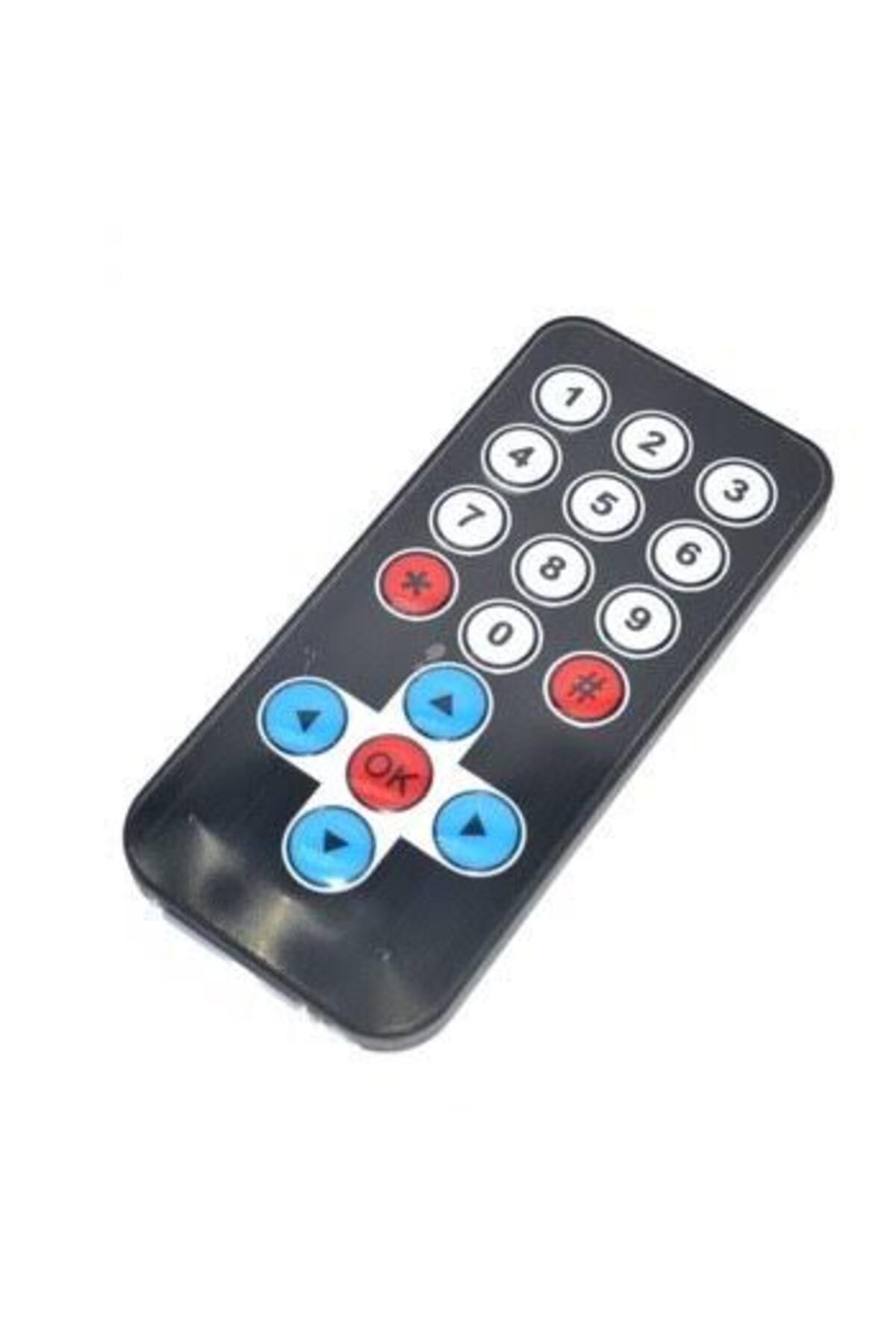

Kumanda: fotoğraftaki 17 tuşlu tip.
Bağlantı: alıcı kartında besleme, GND ve sinyal; kart etiketi esas alınır.
İletişim: görüş hattına bağlı kızılötesi; Wi-Fi veya Bluetooth değildir.
Bağlantı ve kullanım
Alıcı kartının S/OUT, VCC ve GND işaretlerini kontrol ederek besleyin. Çıplak alıcı gözün bacak sırasıyla modül soket sırasını karıştırmayın.
Sinyal ucunu uygun dijital girişe bağlayın; IRremote gibi uyumlu kütüphaneyle önce ham protokol ve tuş kodlarını okuyun.
Her tuşu yazılımda eşleştirin; basılı tutmada tekrar kodlarının nasıl geldiğini test edin. Kumandaya, pil çekmecesinde yazan tip ve kutupta pil yerleştirin.
Dikkat edilmesi gerekenler
Güneş ışığı ve güçlü aydınlatma haberleşmeyi etkileyebilir; duvar arkasından çalışma veya sabit mesafe garantisi verilmez.
Alıcı çıkışını doğrudan röle veya motor sürmek için kullanmayın. 3,3 V girişte lojik seviye uyumunu kontrol edin.
