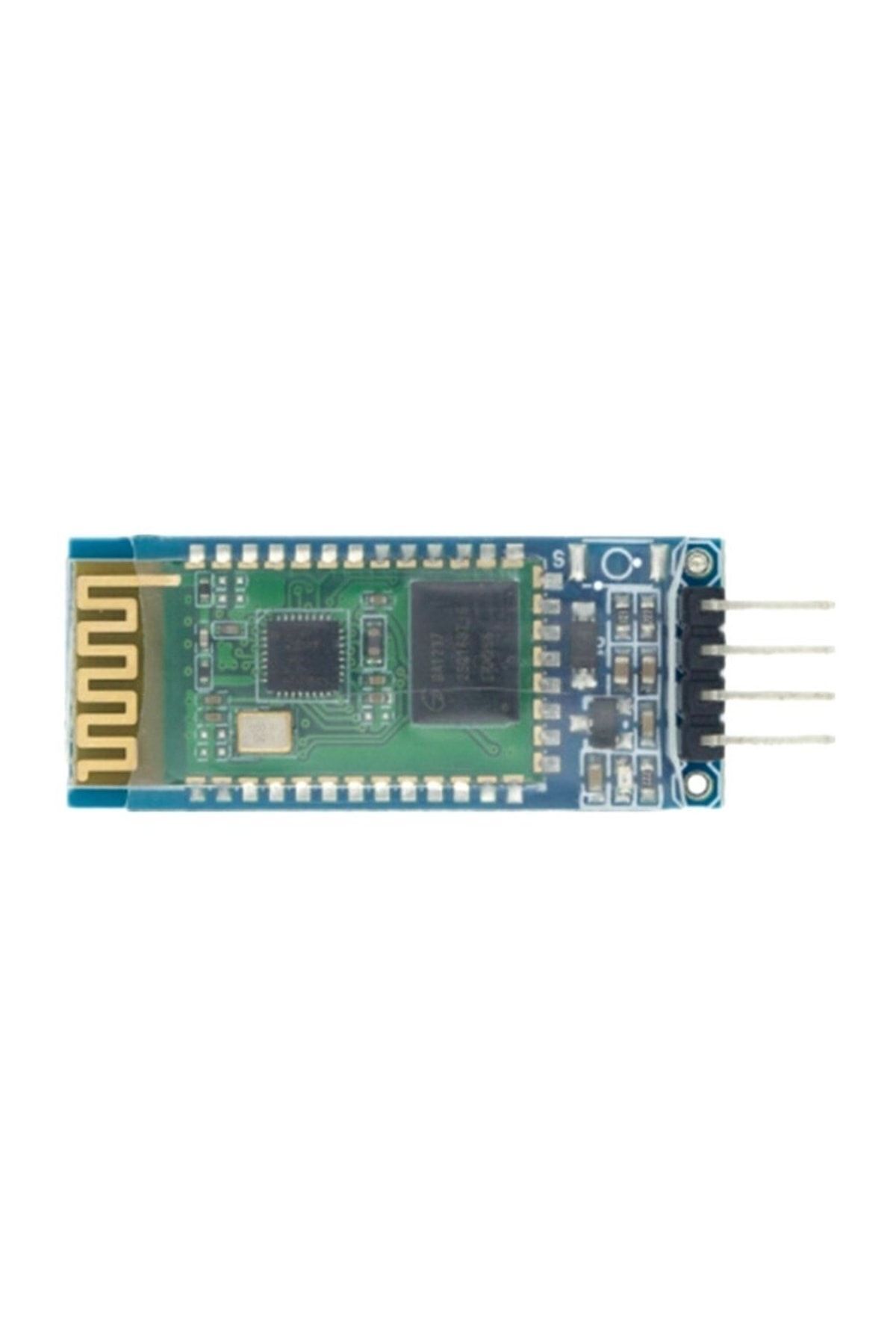

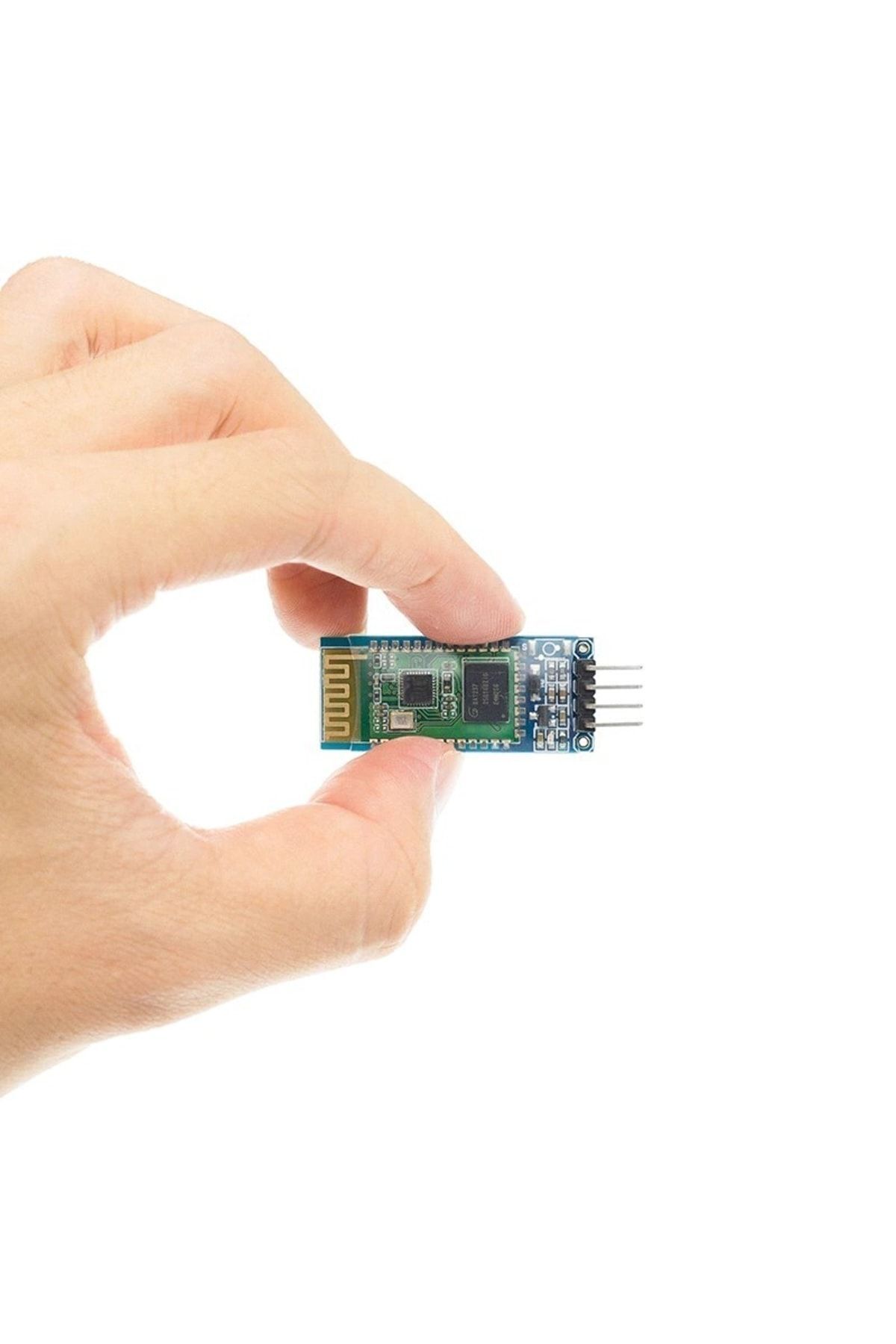

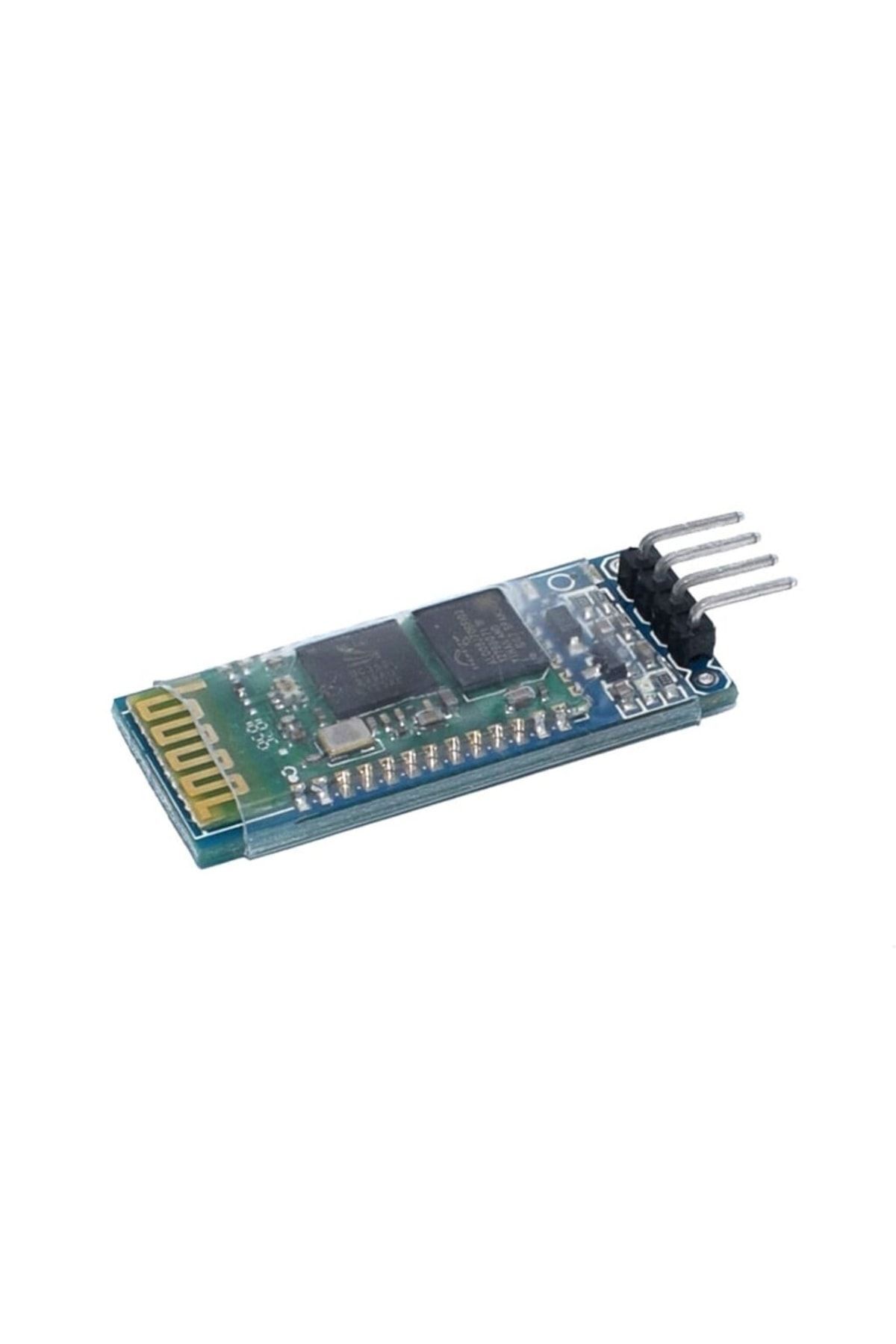

HC-06 Bluetooth UART modülü, mikrodenetleyicilerin seri port verisini kablosuz olarak aktarmak için kullanılır. Arduino telefon kontrollü robot, kablosuz sensör verisi ve seri terminal uygulamalarına uygundur. Bluetooth Classic SPP bağlantısı kullanır; BLE modülü değildir.
Teknik özellikler
Bluetooth sınıfı: Classic 2.0 + EDR.
Haberleşme profili: SPP, seri port.
Çalışma rolü: Slave.
Kablosuz bant: 2,4 GHz.
Kontrolcü bağlantısı: UART.

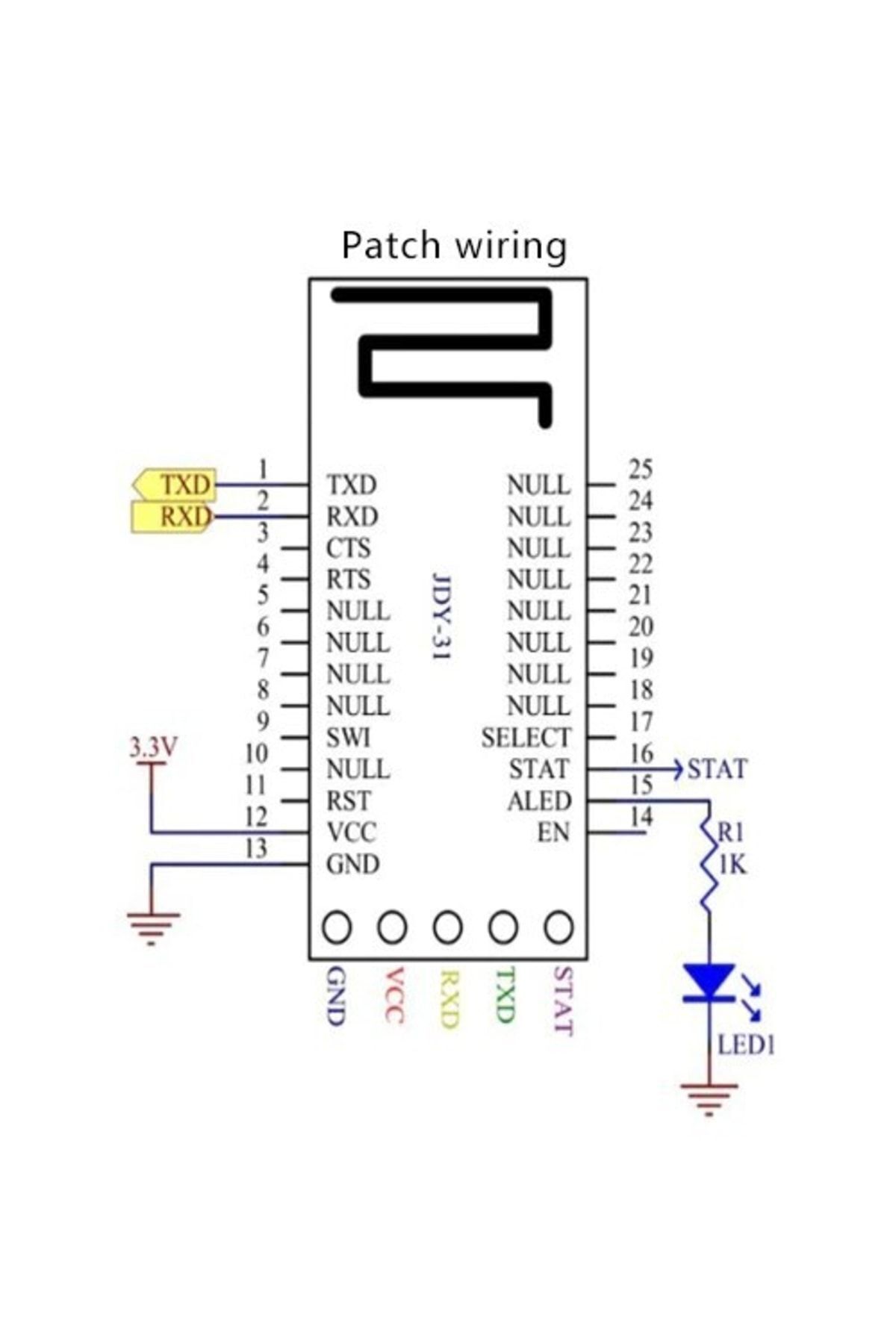

Pinler: VCC, GND, TXD ve RXD.
Taşıyıcı kart için önerilen besleme: 5 V.
UART mantık seviyesi: 3,3 V.
Bağlantı ve kullanım

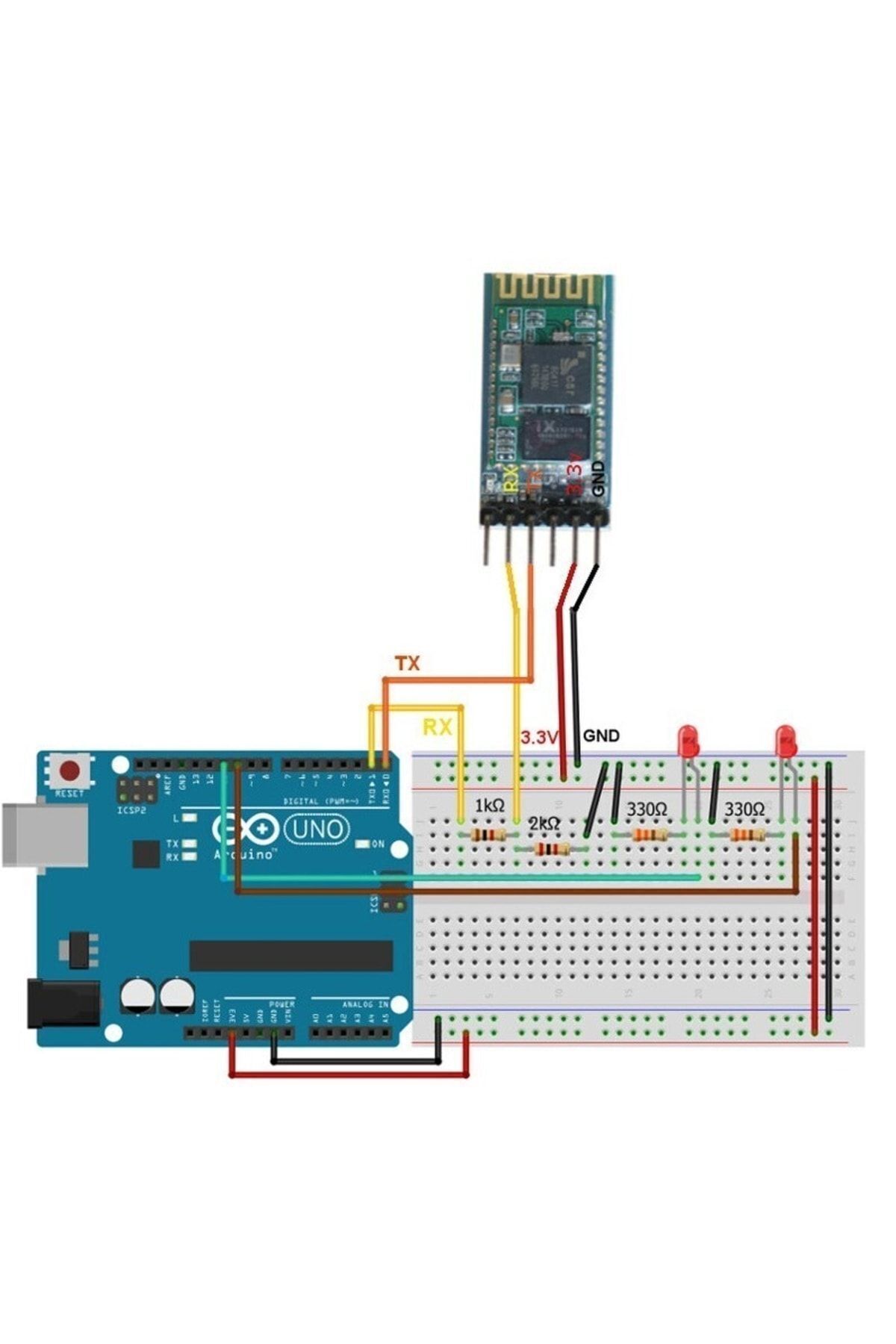

TXD, kontrolcünün RX girişine; RXD ise kontrolcünün TX çıkışına bağlanır. 5 V kontrolcüden modülün RXD girişine giden hat uygun gerilim bölücü veya seviye dönüştürücüyle korunmalıdır. Kartın 5 V ile beslenebilmesi, UART girişinin de 5 V'a dayanıklı olduğu anlamına gelmez.
Yaygın varsayılan haberleşme ayarı 9600 baud, 8N1'dir; firmware sürümüne göre kontrol edilmelidir. Android ve bilgisayarda SPP destekleyen uygulamalar kullanılabilir. Standart iOS uygulamalarında genel Bluetooth SPP desteği varsayılmamalıdır. İsim, şifre ve hız ayarları için kullanılacak AT komutları firmware sürümüyle eşleşmelidir. Bağlantı mesafesi engellere, parazite ve kullanılan cihaza bağlıdır.
