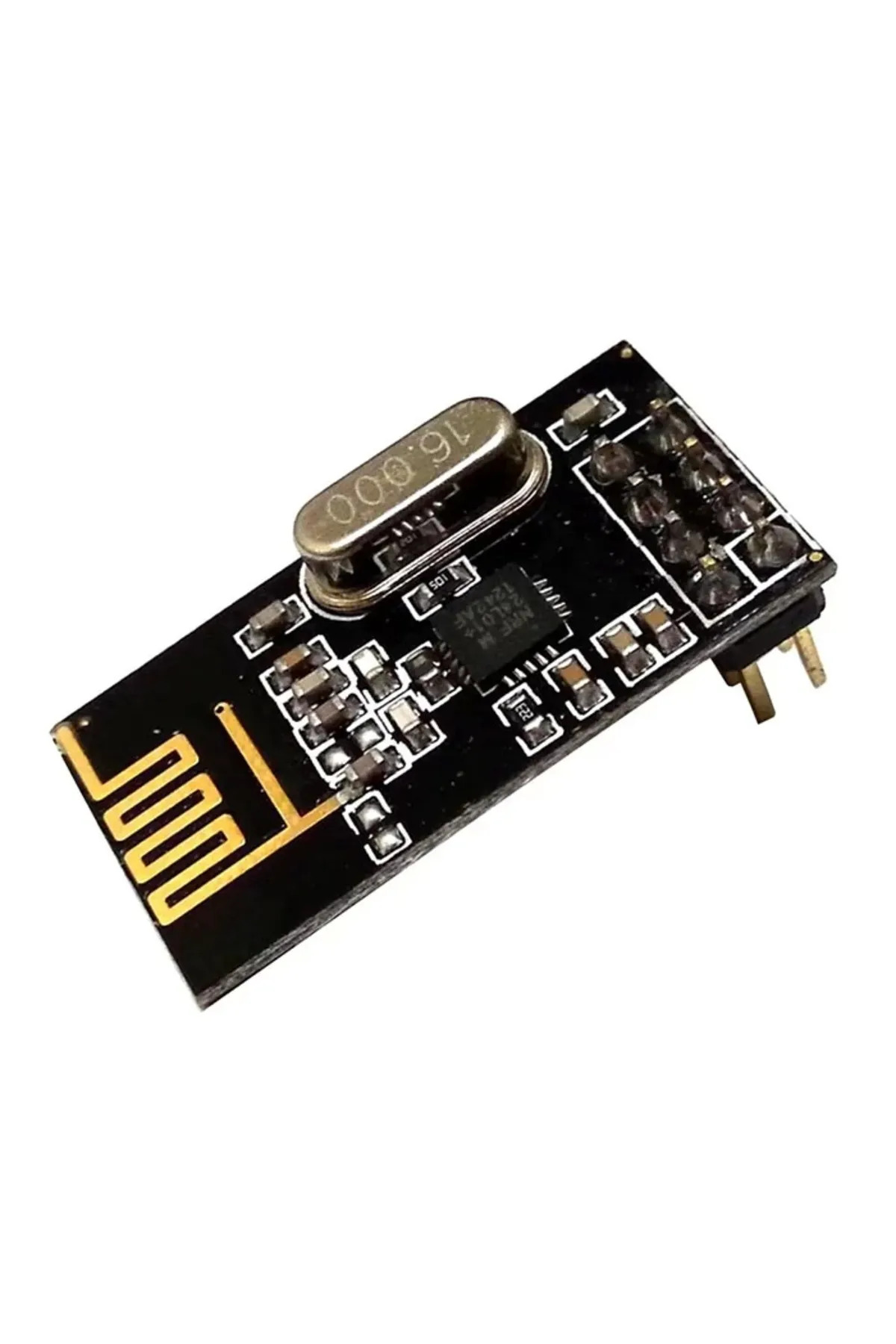

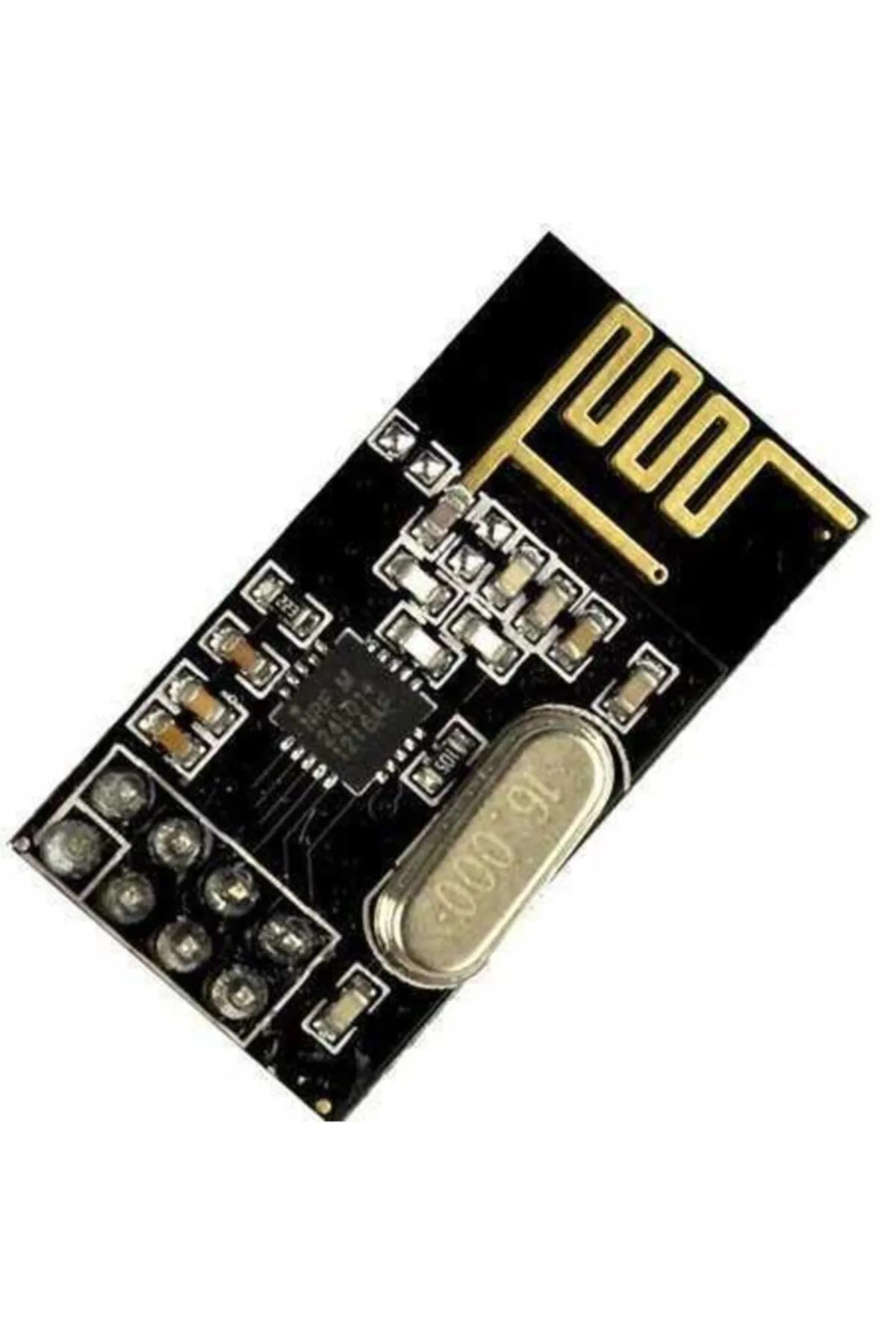

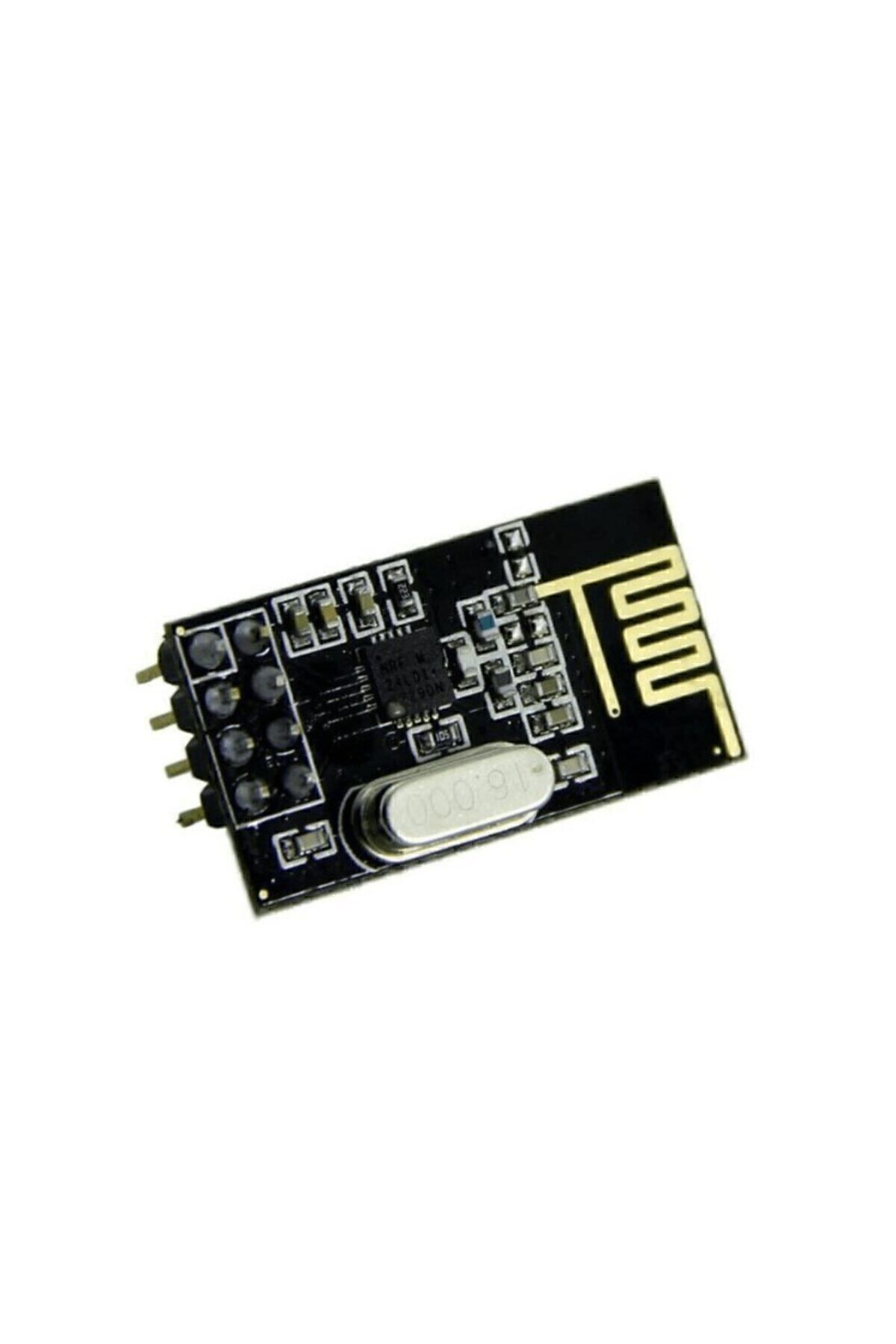

NRF24L01 PCB antenli RF modül, iki veya daha fazla mikrodenetleyici arasında kısa veri paketleri göndermek ve almak için kullanılır. Kart üzerindeki baskı anten sayesinde harici anten kablosu gerekmez. Sensör ağı, uzaktan kontrol ve robot haberleşmesi projelerinde değerlendirilebilir.
Wi-Fi veya Bluetooth cihazı değildir; telefonla klasik Bluetooth eşleştirmesi yapmaz ve doğrudan internete bağlanmaz. Haberleşecek uçlarda uyumlu RF modüller, aynı kanal ve uygun paket ayarları gerekir.
Teknik özellikler
Çalışma bandı: 2,4 GHz.
Besleme önerisi: kararlı 3,3 V DC; entegre ailesinin üst sınırı 3,6 V’tur.
Arayüz: SPI; CE ve CSN kontrol hatları.
Bağlantılar: VCC, GND, CE, CSN, SCK, MOSI, MISO ve IRQ.
Veri hızı: NRF24L01 için 1 ve 2 Mbit/s; 250 kbit/s desteği yalnızca + varyant doğrulanırsa.
Paket yükü: 1–32 bayt; alımda 6 veri kanalı/adresi desteği.
Anten: kart üzerinde PCB anten.
Bağlantı ve kullanım
VCC’yi 3,3 V regüle kaynağa ve GND’yi kontrolcü toprağına bağlayın. Soketin yönünü fotoğraftan tahmin etmek yerine kart pin şemasıyla doğrulayın.
SCK, MOSI ve MISO’yu donanımsal SPI uçlarına; CE ve CSN’yi yazılımda tanımlanan dijital uçlara bağlayın. IRQ isteğe bağlı kesme çıkışıdır.
Modüle yakın 100 nF ve yaklaşık 10 µF besleme kondansatörleri kullanın. İki uçta kanal, adres, veri hızı ve CRC ayarlarını eşleştirin.
İlk testi kısa mesafede düşük RF güç ayarıyla yapın. Anten kısmını metal, pil ve yoğun kablo demetinden uzak tutun.
Dikkat edilmesi gerekenler
VCC’ye 5 V uygulamayın. Besleme pininin dayanımı, dijital giriş toleransıyla karıştırılmamalıdır; stok belgesi yoksa 3,3 V lojik veya uygun seviye dönüştürme tercih edin.
İlanlardaki metre değerleri kurulumdan bağımsız garanti değildir. Parazit, anten yönü, yapı engelleri ve besleme kalitesi menzili etkiler.
