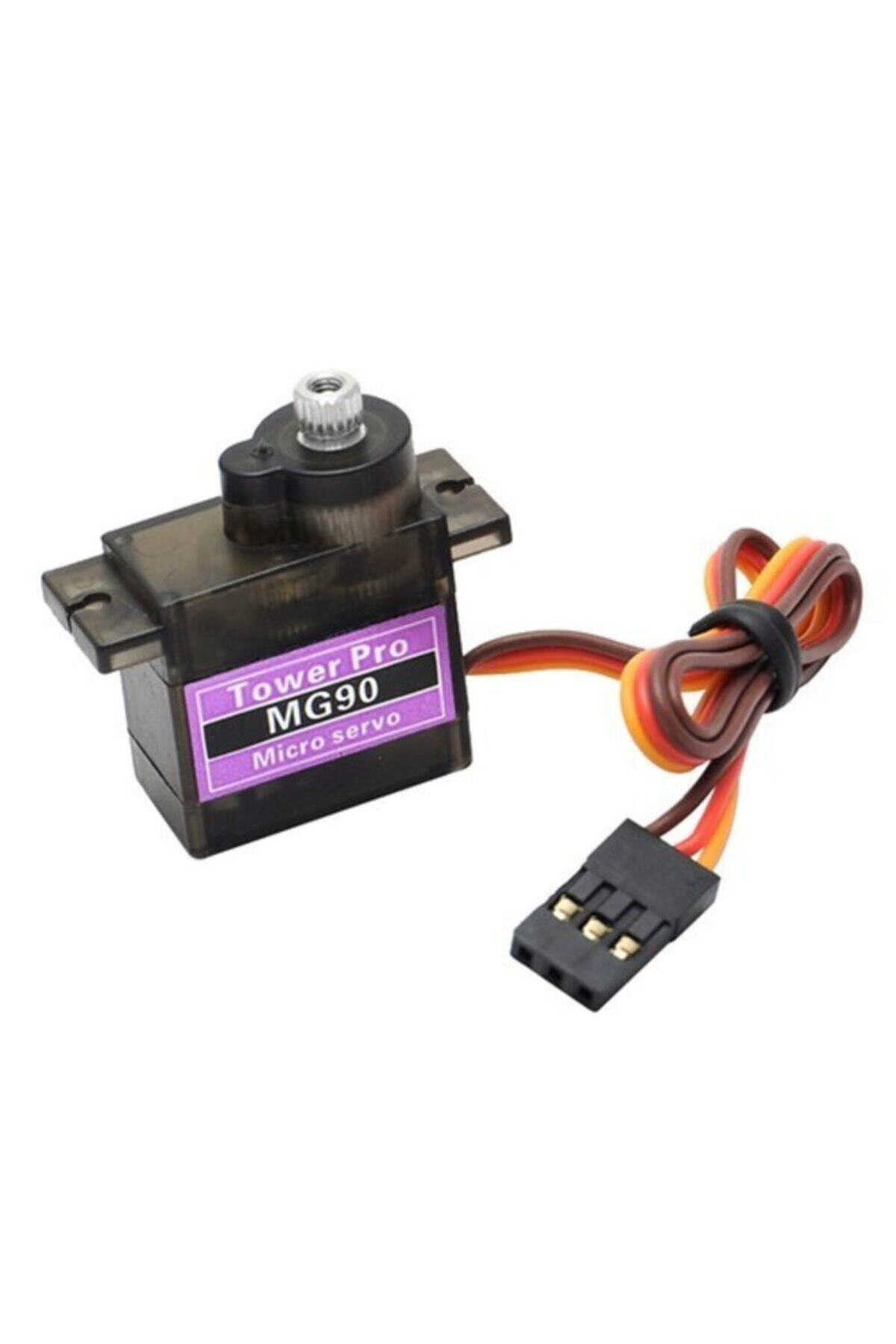

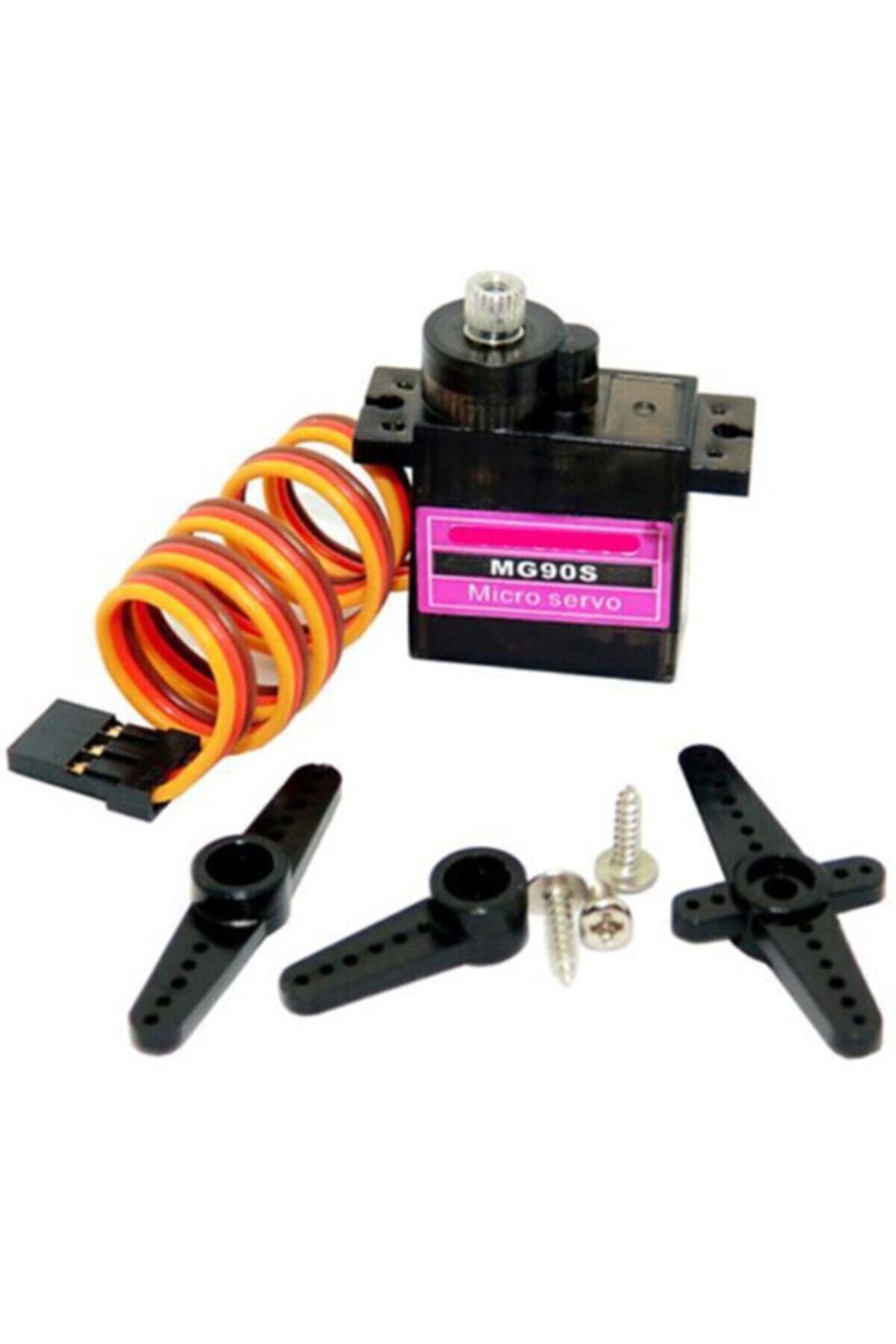

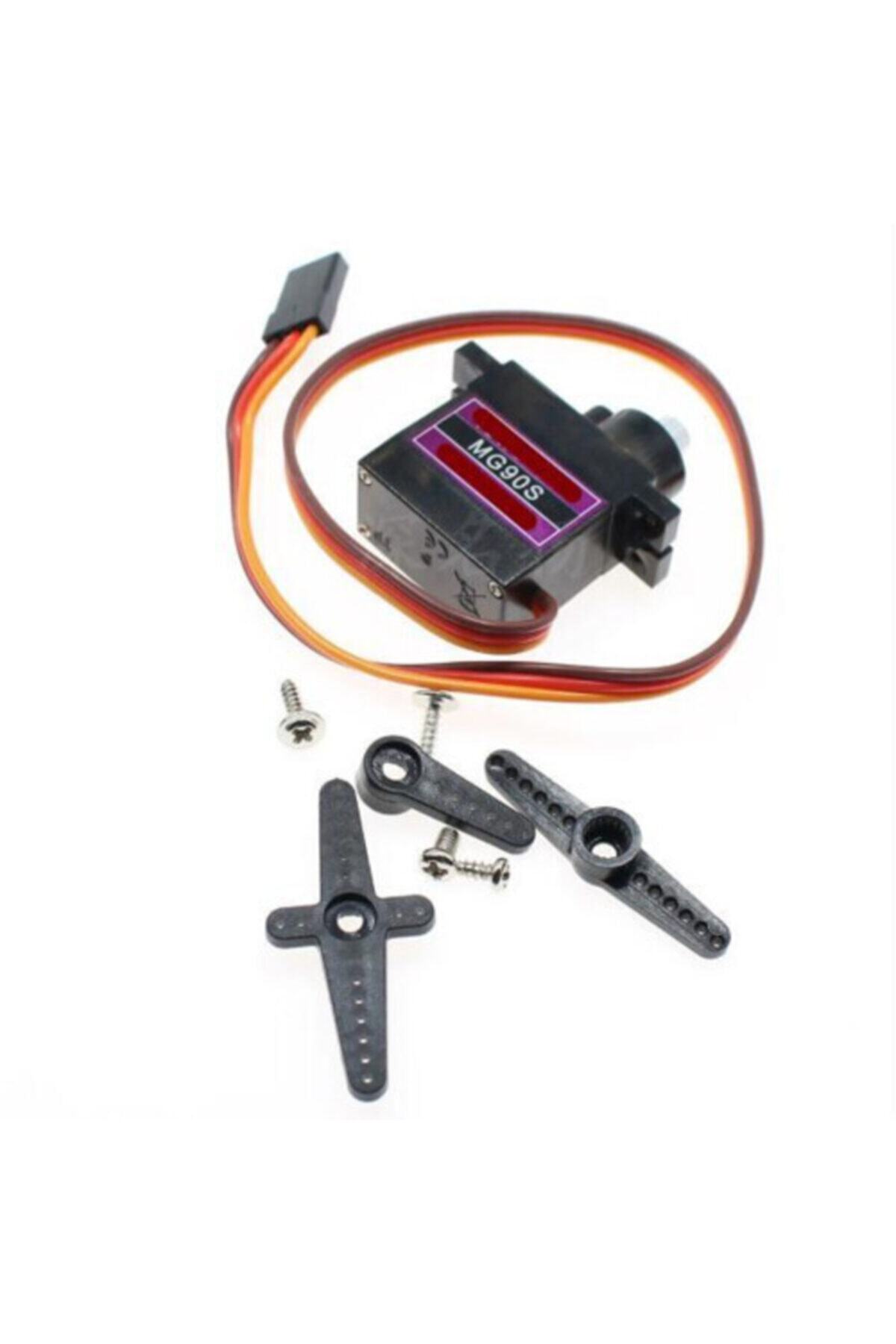

MG90 metal dişli mikro servo motor, küçük mekanizmalarda kontrollü açısal hareket oluşturmak için kullanılır. Robot kolu, sensör yönlendirme, pan-tilt düzeneği ve modelcilik projelerinde değerlendirilebilir. Konum kontrollü servo yapısı sayesinde uygun kontrol sinyaliyle belirlenen açıya hareket eder.
Teknik özellikler
Model: MG90.
Ürün sınıfı: Mikro servo.

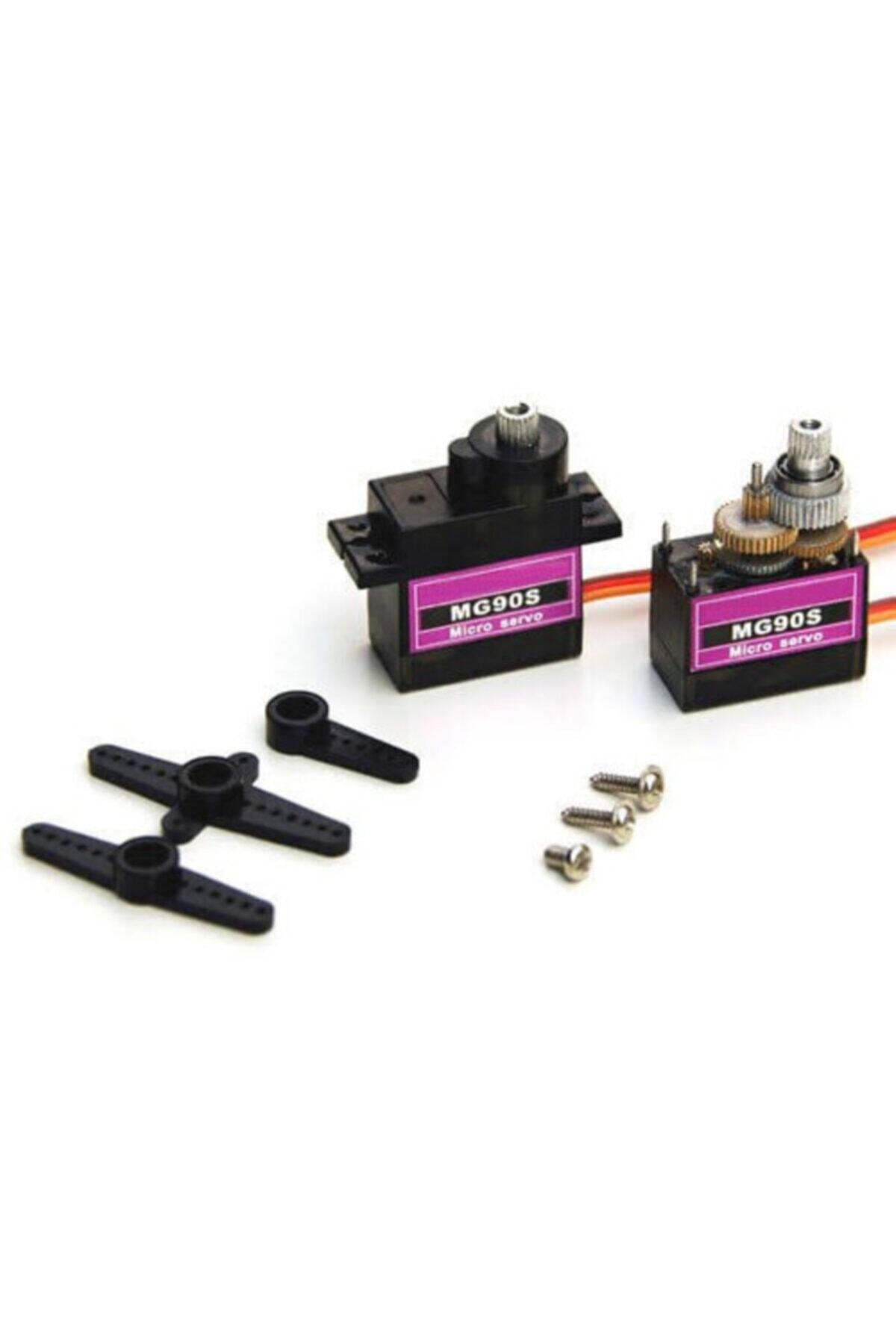

Dişli türü: Metal dişli.
Nominal hareket sınıfı: 180 derece.
Nominal besleme: 4,8 V.
Uygulama için önerilen kaynak: Regüle 5 V.
Bağlantı: Besleme, GND ve kontrol olmak üzere üç kablo.
Kontrol yöntemi: RC servo darbe sinyali.
Bağlantı ve kullanım
Yaygın servo uygulamalarında yaklaşık 50 Hz kontrol ve yaklaşık 1,5 ms merkez darbesi kullanılır. Gerçek uç konumlar üretim toleransına ve mekanik sınırlara bağlıdır. İlk kurulumda merkezden başlanmalı, açı aralığı zorlanma olmadan belirlenmelidir.
Servo gücü mikrodenetleyici çıkış pininden alınmamalıdır. Yükün gerektirdiği akımı sağlayabilen harici kaynak kullanılmalı ve sinyalin doğru okunması için GND ortaklanmalıdır. Kablo görevleri ürün bağlantısıyla kontrol edilmelidir.
Metal dişli yapı, motorun sürekli sıkışmış halde çalıştırılabileceği anlamına gelmez. Tork gereksinimi kritik uygulamalarda gerçek yükle test yapılmalı ve güvenli çalışma payı bırakılmalıdır. Servo kolu ve mekanik bağlantı, mil üzerinde gereksiz yanal yük oluşturmayacak şekilde yerleştirilmelidir.
