1S–8S pil seviye göstergesi, lityum pil grubunun toplam gerilimine göre yaklaşık doluluk durumunu gösteren karttır. Taşınabilir cihazlarda ve pil kutularında, pil seviyesinin hızlıca görülmesi için kullanılabilir.
Teknik özellikler
• Desteklenen seri hücre seçimi: 1S–8S.

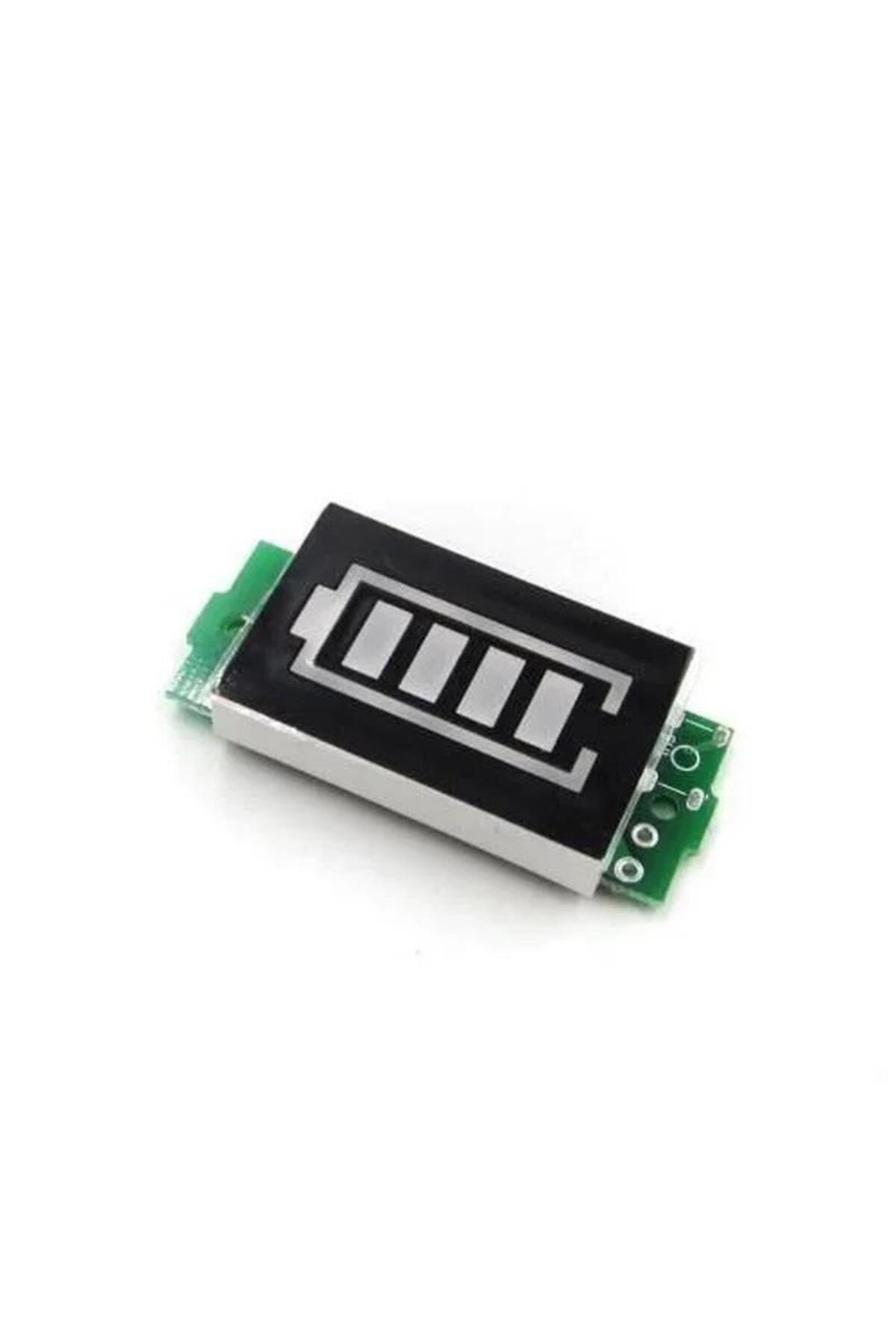

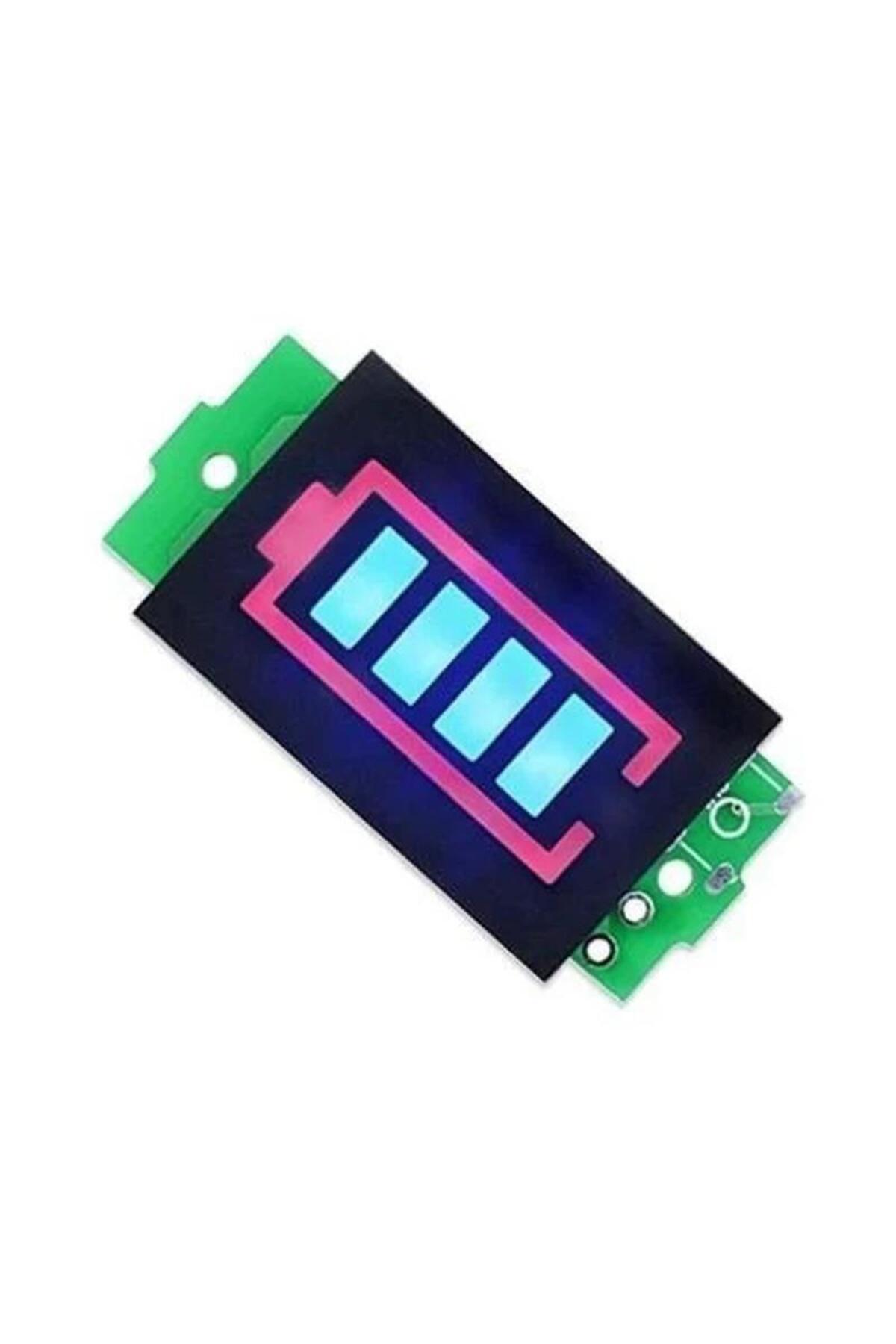

• Gösterim: dört doluluk çubuğu ve pil çerçevesi.
• Ölçüm bağlantısı: pil grubunun artı ve eksi uçları.

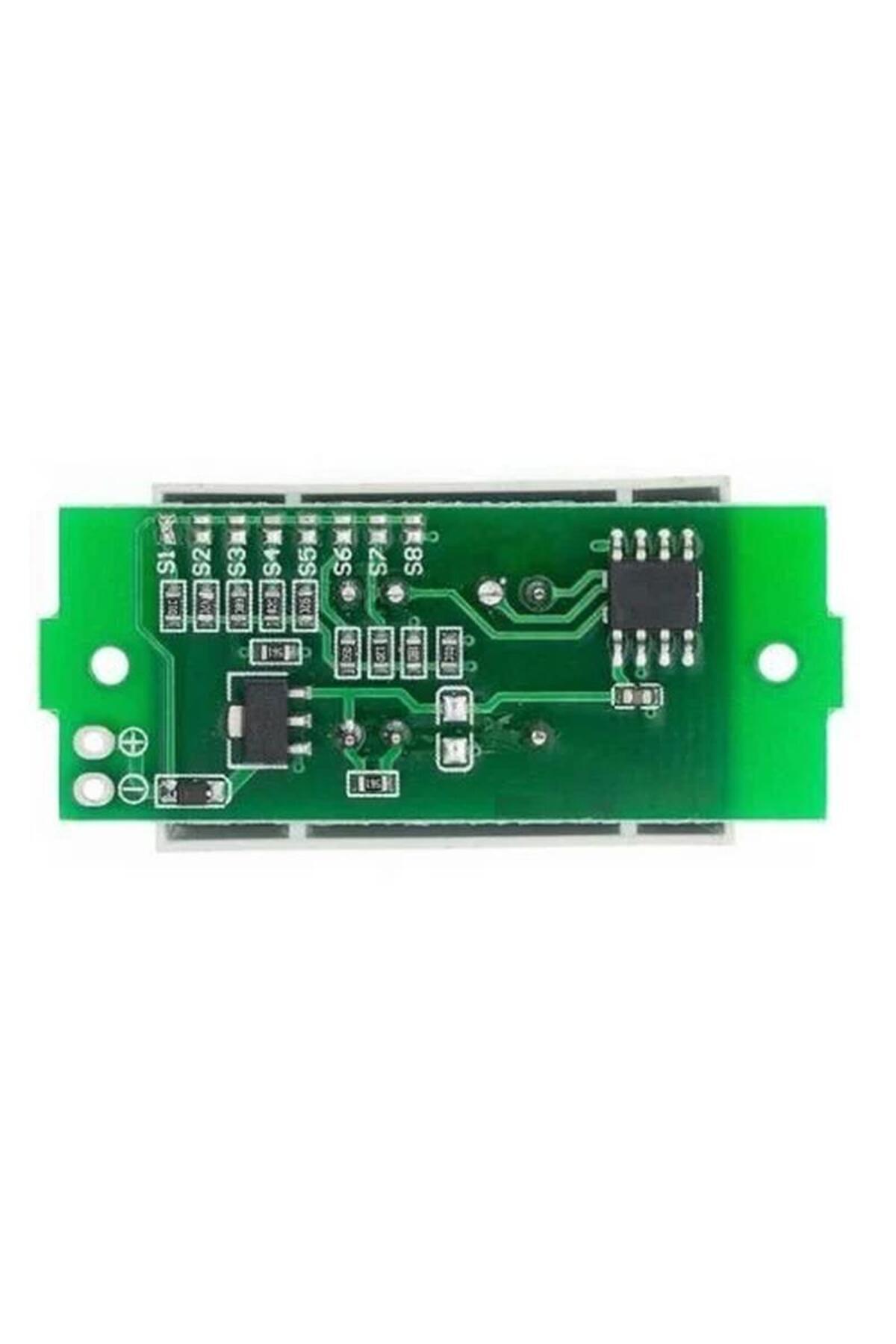

• Hücre sayısı ayarı: kart üzerindeki S1–S8 lehim köprüleri.
• Değerlendirme yöntemi: toplam paket geriliminden seviye tahmini.
• Kart ölçüsü: yaklaşık 40x20 mm.
Kurulum ve kullanım
Hücre sayısı, enerji verilmeden önce uygun lehim köprüsüyle seçilmelidir. Yanlış seçim, doluluk seviyesinin yanlış görünmesine neden olur. Standart 4,2 V şarj sonlu lityum hücreler esas alınmalıdır; farklı kimyadaki piller için aynı eşikler doğru sonuç vermeyebilir.
Gösterge, hücreleri tek tek ölçmez ve mAh kapasitesi hesaplamaz. Yük altındaki gerilim düşümü, sıcaklık ve hücre özellikleri gösterimi etkiler. Dört çubuğun yanması, şarj işleminin teknik olarak tamamlandığı anlamına gelmez.
Bu ürün BMS, balans devresi veya aşırı deşarj kesicisi yerine kullanılmamalıdır.
