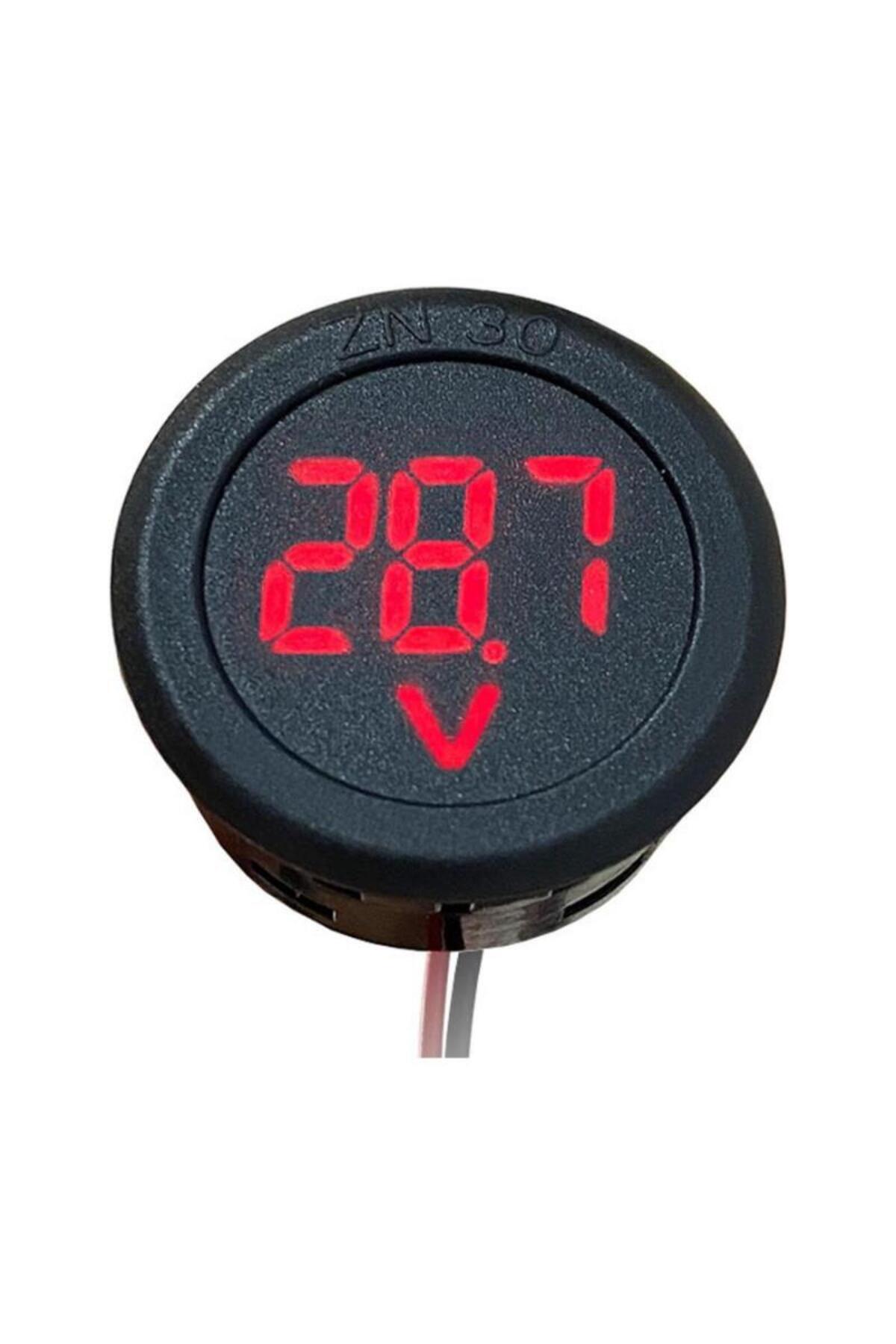

Yuvarlak panel tipi DC voltmetre, bağlı olduğu doğru akım kaynağının gerilimini kırmızı LED ekranda gösterir. Akü izleme, güç kaynağı panelleri ve elektronik proje kutularında gerilim bilgisini görünür hale getirir.
İki kablolu model ölçtüğü kaynaktan beslenir. Bu nedenle alt çalışma geriliminin altında ekran açılmaz; ayrı beslemeli üç kablolu voltmetrelerle aynı bağlantı mantığında değerlendirilmemelidir.
Teknik özellikler

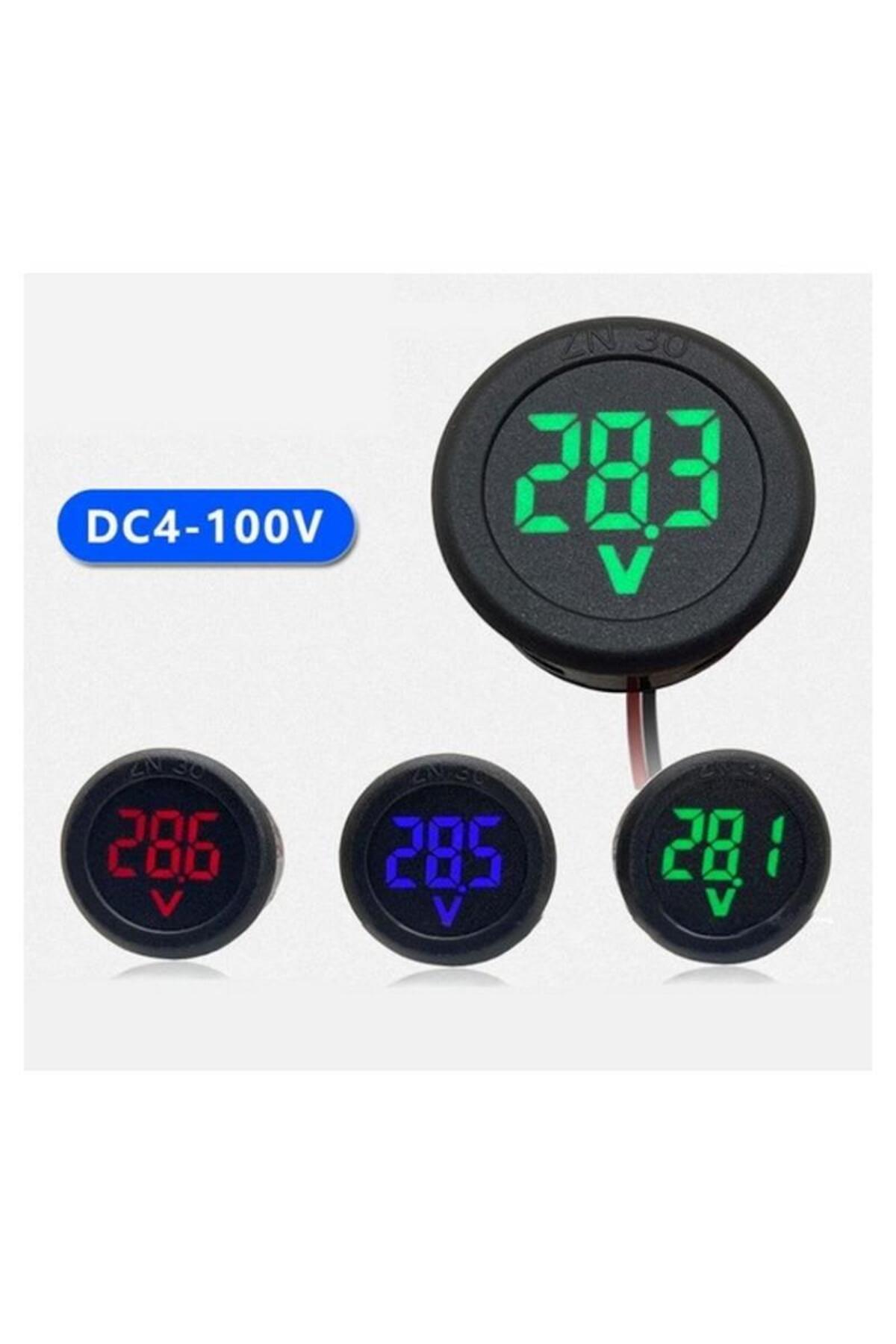

Ölçüm/besleme sınıfı: 4–100 V DC.
Gösterge: kırmızı LED, sayısal gerilim okuma.

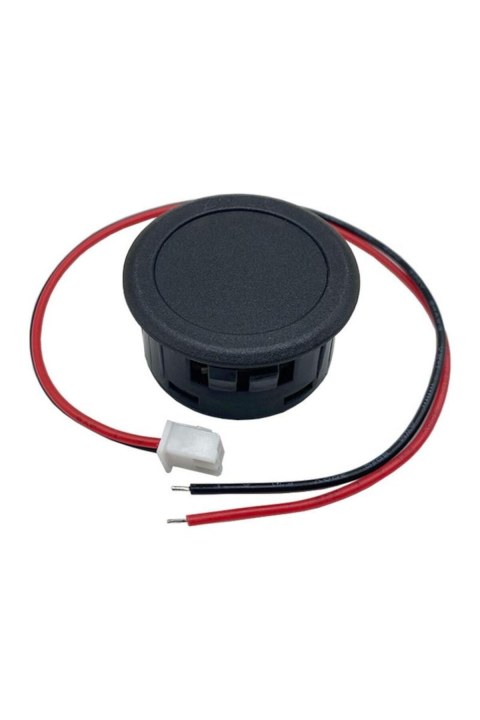

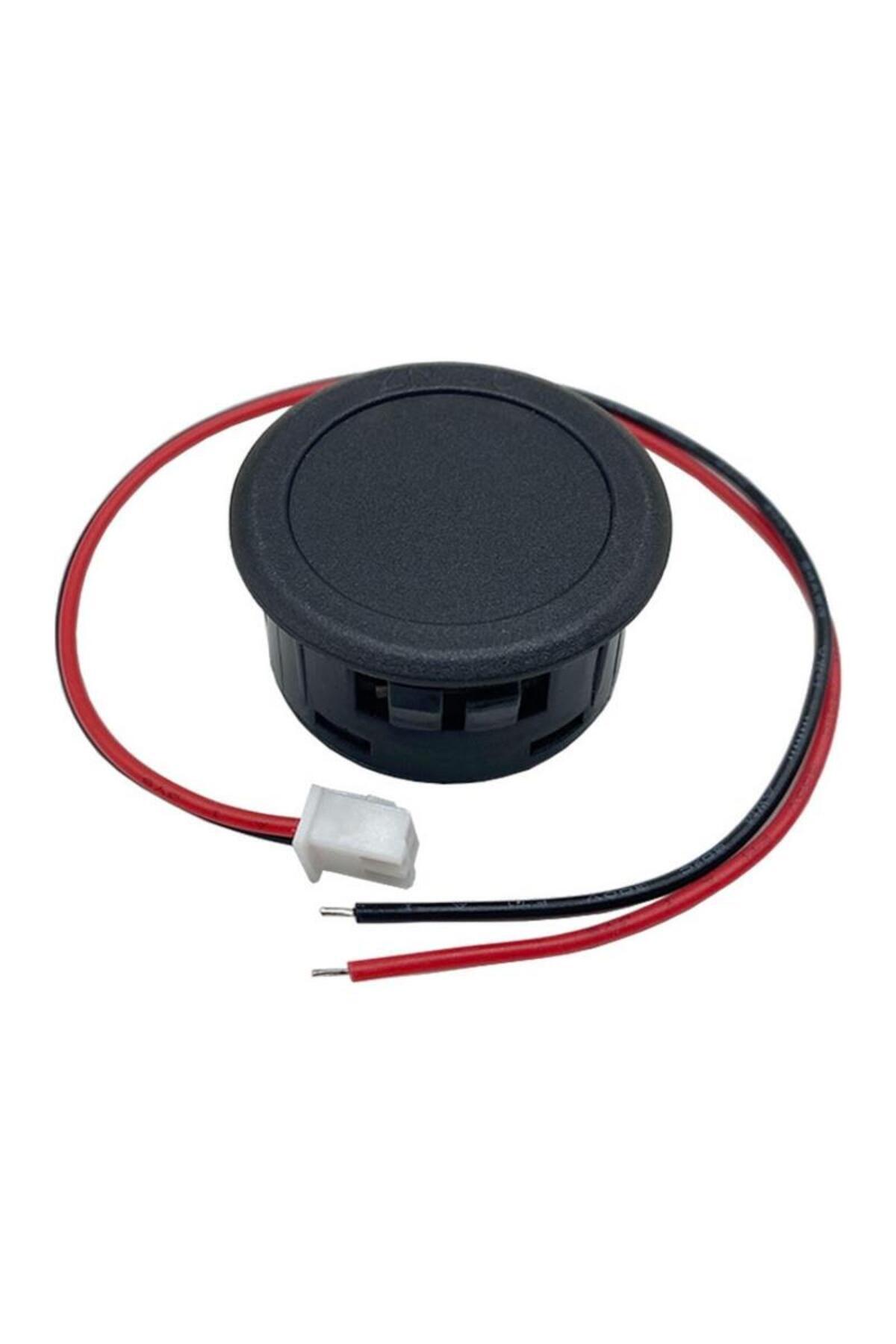

Bağlantı: iki kablo; pozitif ve negatif.
Montaj: yuvarlak panel tipi; yaklaşık 30 mm delik sınıfı.

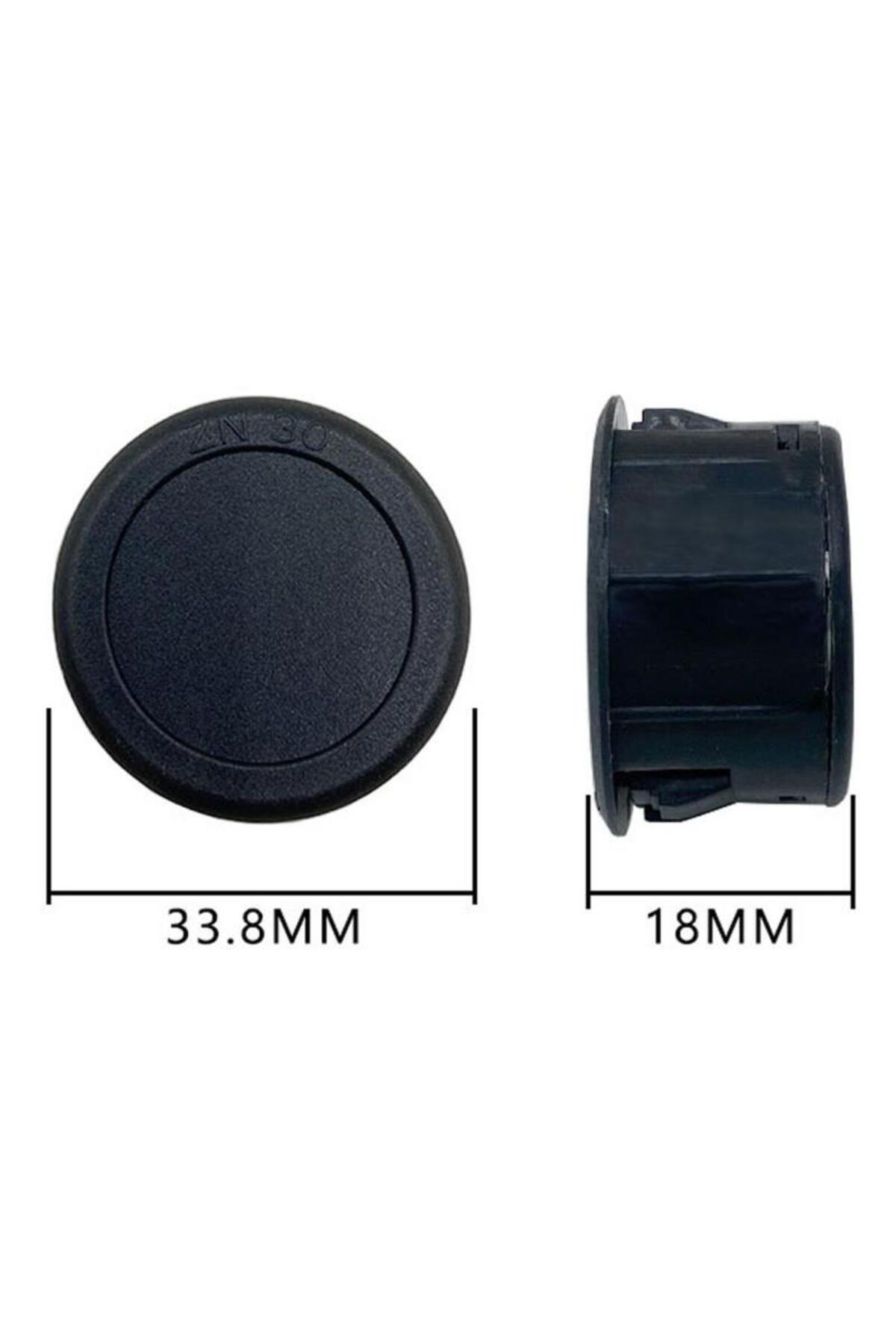

Dış ölçü sınıfı: yaklaşık 33,8 mm çap ve 18 mm derinlik.
Bağlantı ve kullanım
Panel deliğini kesmeden gerçek gövde çapını ölçün. Cihazı baskı veya kablo zorlanması olmayacak şekilde sabitleyin.
Kırmızı hattı ölçülecek kaynağın artısına, siyah hattı eksisine bağlayın. Voltmetreyi yüke seri değil kaynağa paralel bağlayın.
İlk çalıştırmada bilinen bir DC kaynak ve referans multimetreyle karşılaştırın. Görüntülenen ondalık basamak sayısını doğruluk garantisi olarak yorumlamayın.
Dikkat edilmesi gerekenler
AC şebekeye bağlamayın. 100 V üst sınırdır; geçici gerilim darbeleri ve tam dolu akü gerilimi de sınırı aşmamalıdır.
Ters kutup koruması ve su geçirmezlik bu varyant için doğrulanmadığından bunlara güvenmeyin. Açık bağlantıları yalıtın ve kaynağa uygun sigorta kullanın.
