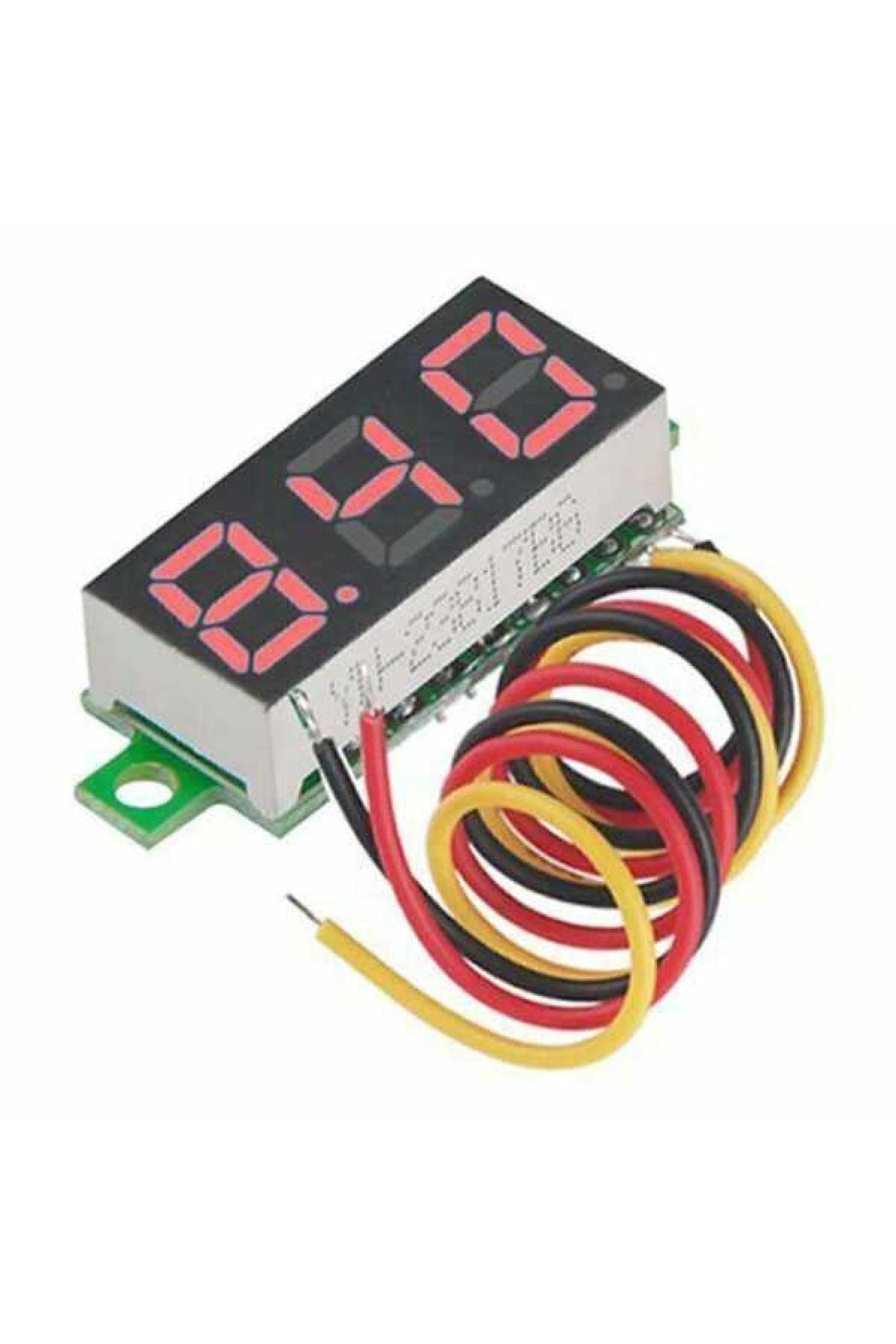

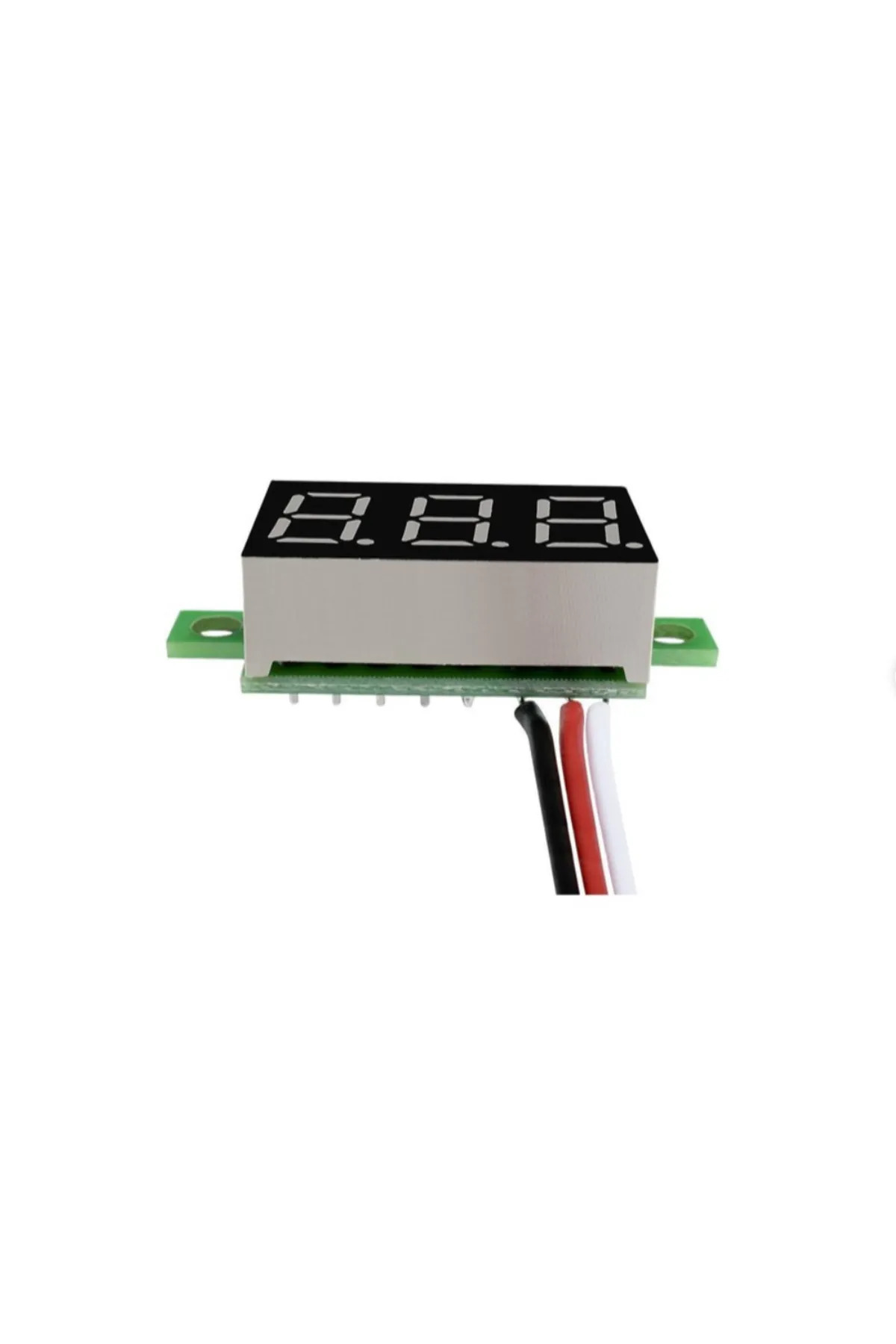

Mini dijital voltmetre, doğru akım gerilimini küçük LED ekran üzerinde göstermek için kullanılan panel tipi ölçüm kartıdır. Güç kaynağı çıkışı, batarya gerilimi ve elektronik test devrelerinin izlenmesinde kullanılabilir.
Teknik özellikler
Ölçüm türü: DC gerilim.
Nominal ölçüm aralığı: 0–100 V.
Gösterge: Üç haneli LED ekran.
Ekran sınıfı: 0,28 inç.
Bağlantı: Üç kablolu.
Yapı: Ortak GND, elektronik besleme ve ayrı ölçüm hattı.
Başlangıç için önerilen elektronik besleme: Regüle 5 V.
Bağlantı ve kullanım
Üç kablolu yapı, ölçülen gerilim ile ekranın çalışması için gereken beslemenin ayrı değerlendirilmesine olanak verir. 100 V ölçüm aralığı, besleme kablosuna 100 V uygulanabileceğini göstermez.
Yaygın bağlantıda siyah ortak GND, kırmızı besleme ve sarı ölçüm hattıdır; ancak kablo görevleri kart üzerindeki işaretlerle doğrulanmalıdır. Gerilim ölçümü izlenecek devreye paralel yapılır. Farklı besleme kullanılıyorsa ortak toprak ilişkisi dikkatle değerlendirilmelidir.

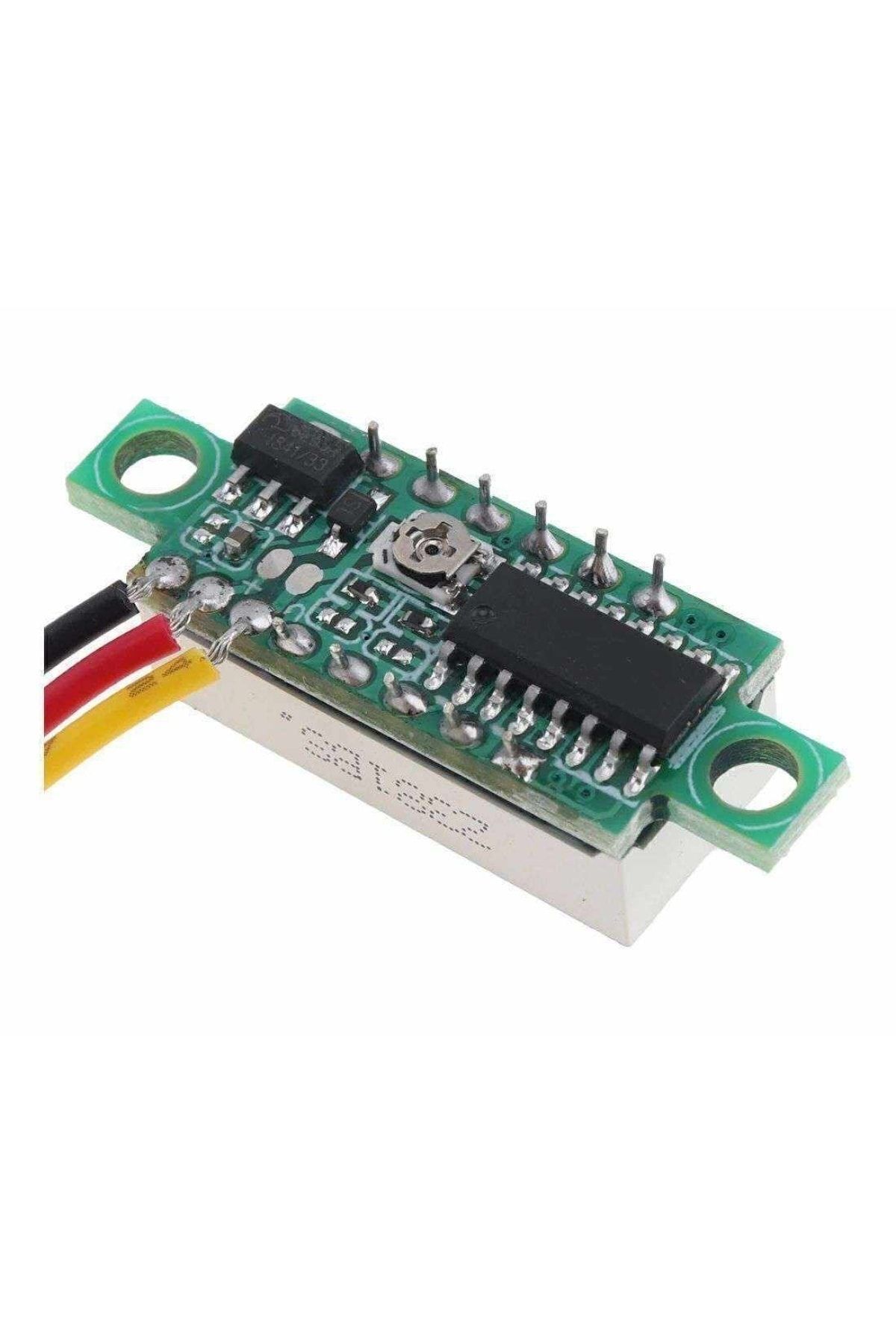

İlk kullanımda bilinen bir DC kaynak ve güvenilir multimetreyle karşılaştırma yapılabilir. Trimpot bulunması, cihazın her aralıkta belirli bir doğruluk sağlayacağını garanti etmez. Ürün akım, pil kapasitesi veya doluluk yüzdesi ölçmez. AC şebekeye bağlanmamalıdır. Ölçüm bağlantıları enerjisizken hazırlanmalı, çıplak kart kısa devre oluşturmayacak şekilde monte edilmelidir.
