DT830D dijital multimetre, elektronik devrelerde temel elektriksel büyüklükleri ölçmek için kullanılan manuel kademeli bir cihazdır. Döner anahtarla ölçüm türü ve aralığı seçilir. Breadboard devreleri, pil kontrolü ve komponent denemelerinde kullanılabilir.

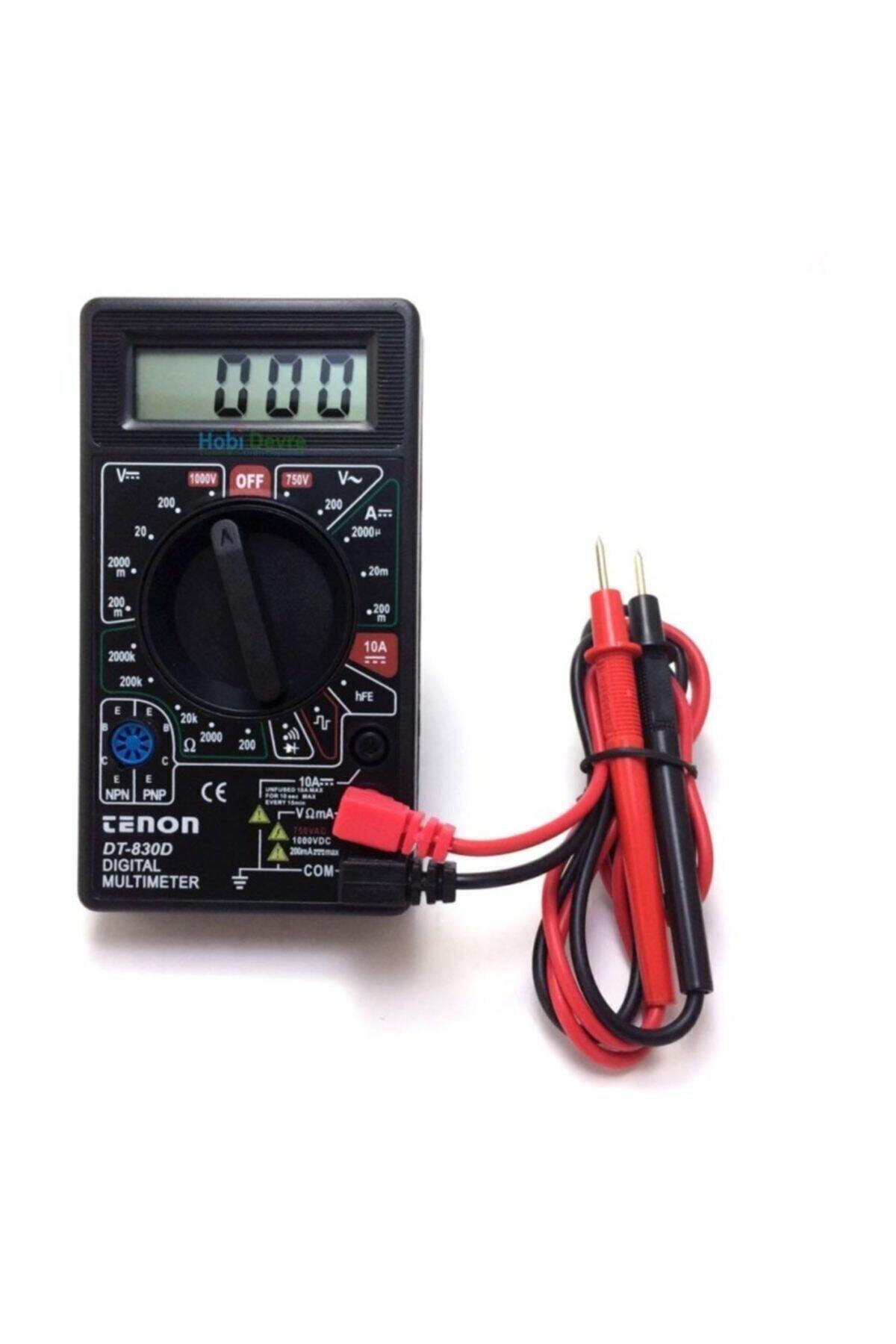

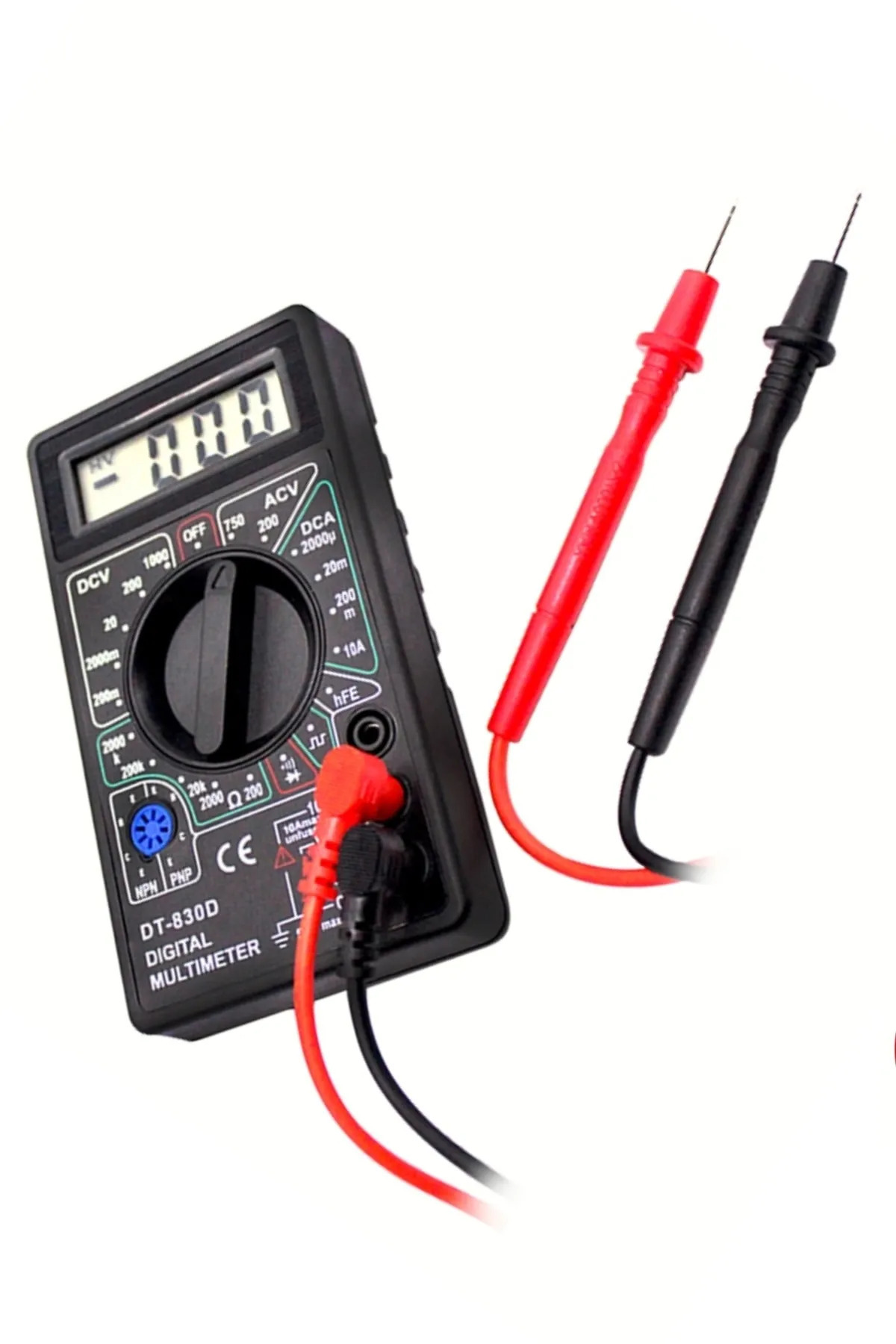

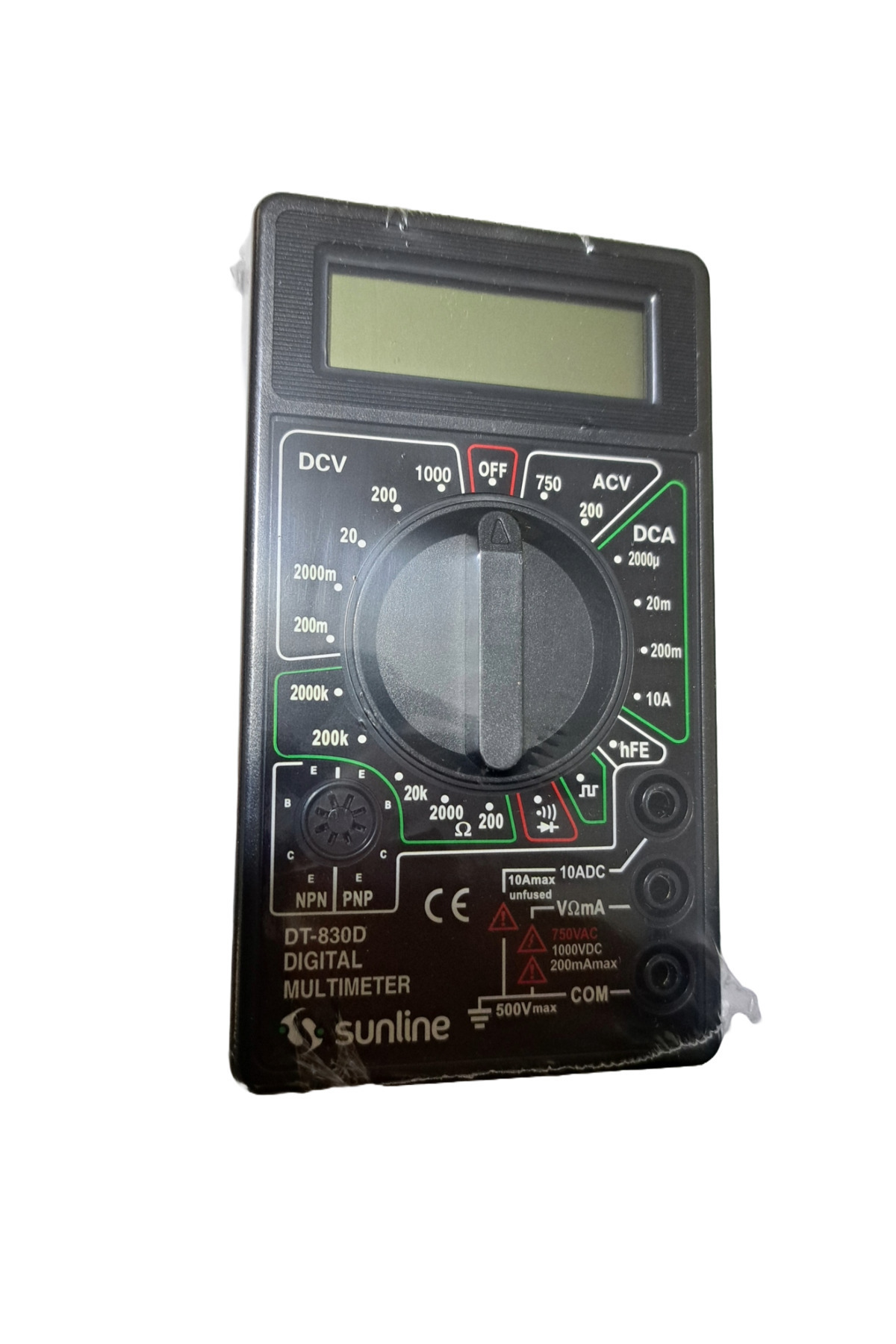

Görseller farklı marka/ön panel varyantları içeriyor. Aşağıdaki aralıklar Sunline yazılı fotoğraftaki kademeleri tanımlar; cihazın yüksek gerilim güvenliğine ilişkin onay yerine geçmez.
Teknik özellikler
DC gerilim kademeleri: 200 mV, 2 V, 20 V, 200 V, 1000 V (fotoğraftaki panel).
AC gerilim kademeleri: 200 V, 750 V (panel işaretleri).
DC akım kademeleri: 2000 µA, 20 mA, 200 mA ve ayrı 10 A girişi.
Direnç kademeleri: 200 Ω, 2 kΩ, 20 kΩ, 200 kΩ, 2 MΩ.
Fonksiyonlar: diyot/süreklilik ve hFE alanı; seçilen varyantın paneline göre.
Bağlantı: COM, VΩmA ve ayrı yüksek akım girişi.
Bağlantı ve kullanım
Siyah probu COM’a, kırmızı probu ölçüm işlevine uygun girişe takın. Bilinmeyen gerilimde önce daha yüksek kademeyi seçin.
Gerilim ölçümünü devreye paralel, akım ölçümünü devreye seri yapın. Akım ölçümüne geçmeden enerjiyi kapatıp devreyi uygun noktadan ayırın.
Direnç, diyot ve sürekliliği enerjisiz, kondansatörleri boşaltılmış devrede ölçün. İş bittiğinde kırmızı probu VΩ girişine geri alın.
Dikkat edilmesi gerekenler
Amper girişindeki probu kaynağa paralel bağlamak kısa devre oluşturur. Fotoğraftaki 10 A girişi “unfused” işaretli; sigortalı giriş varsaymayın.
1000 V/750 V kademe yazıları bir CAT güvenlik sertifikası değildir. Bu belgelendirme doğrulanmadan şebeke panosu ve yüksek enerjili sistemler için ürün önerilmez.
10 A sürekli ölçüm süresi garanti edilmez. Cihazın kendi kılavuzundaki süre ve mola sınırlarına uyun.
