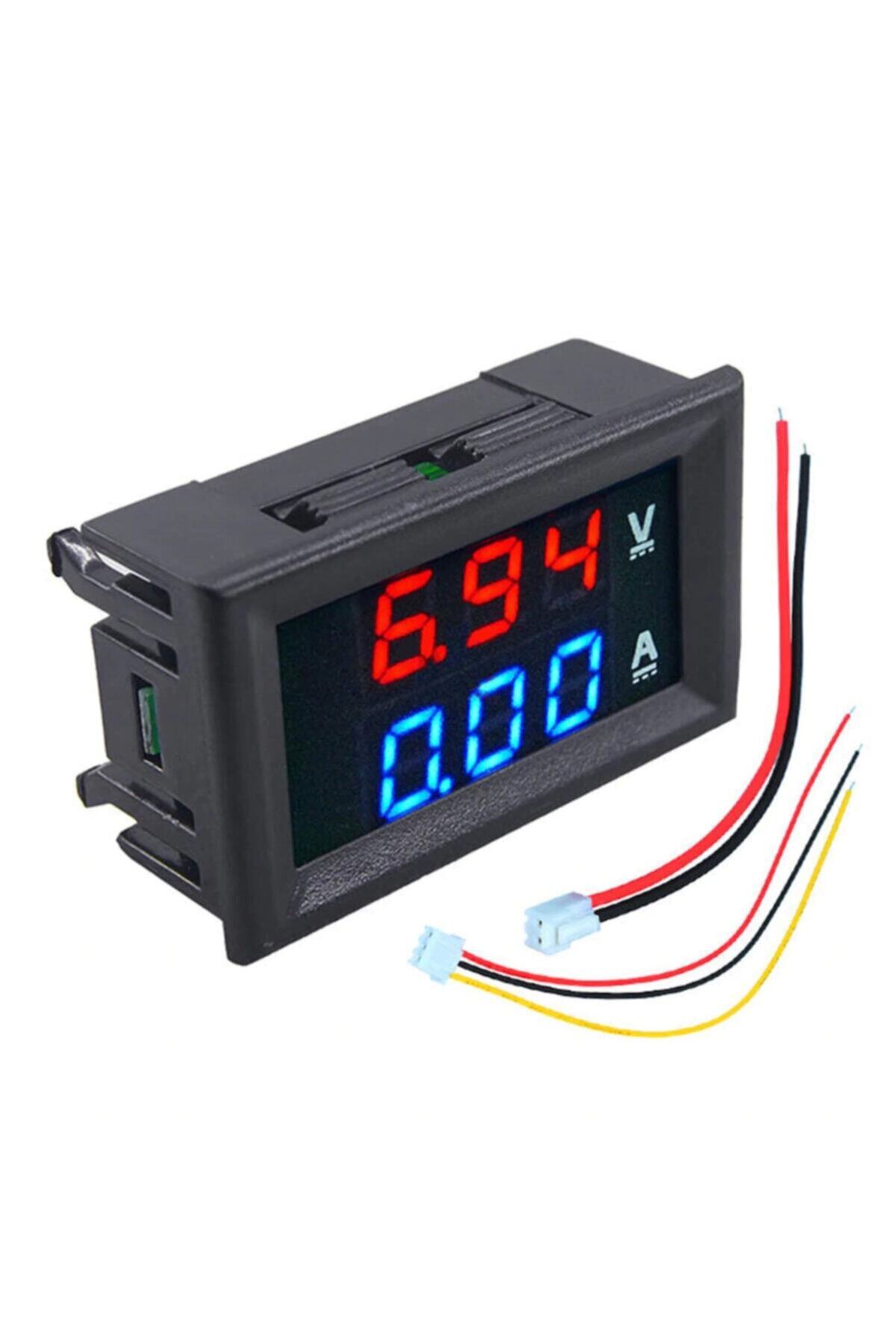

Dijital voltmetre ampermetre, doğru akım devrelerinde gerilim ve akımı aynı panel üzerinde izlemek için kullanılır. Ayarlı güç kaynağı, aküyle çalışan sistem ve elektronik test düzeneği uygulamalarına uygundur. Çift satırlı göstergede gerilim ve akım ayrı olarak görüntülenir.
Teknik özellikler
Ölçüm türü: DC gerilim ve DC akım.
Nominal gerilim ölçüm aralığı: 0–100 V.
Nominal akım ölçüm aralığı: 0–10 A.
Gösterge: İki satırlı, üç haneli LED ekran.
Ekran sınıfı: 0,28 inç.
Akım ölçüm yöntemi: Dahili şönt.
Bağlantı yapısı: Beş kablolu.
Elektronik besleme: Ölçüm hattından ayrı değerlendirilmelidir; regüle 5 V başlangıç için uygundur.
Bağlantı ve kullanım

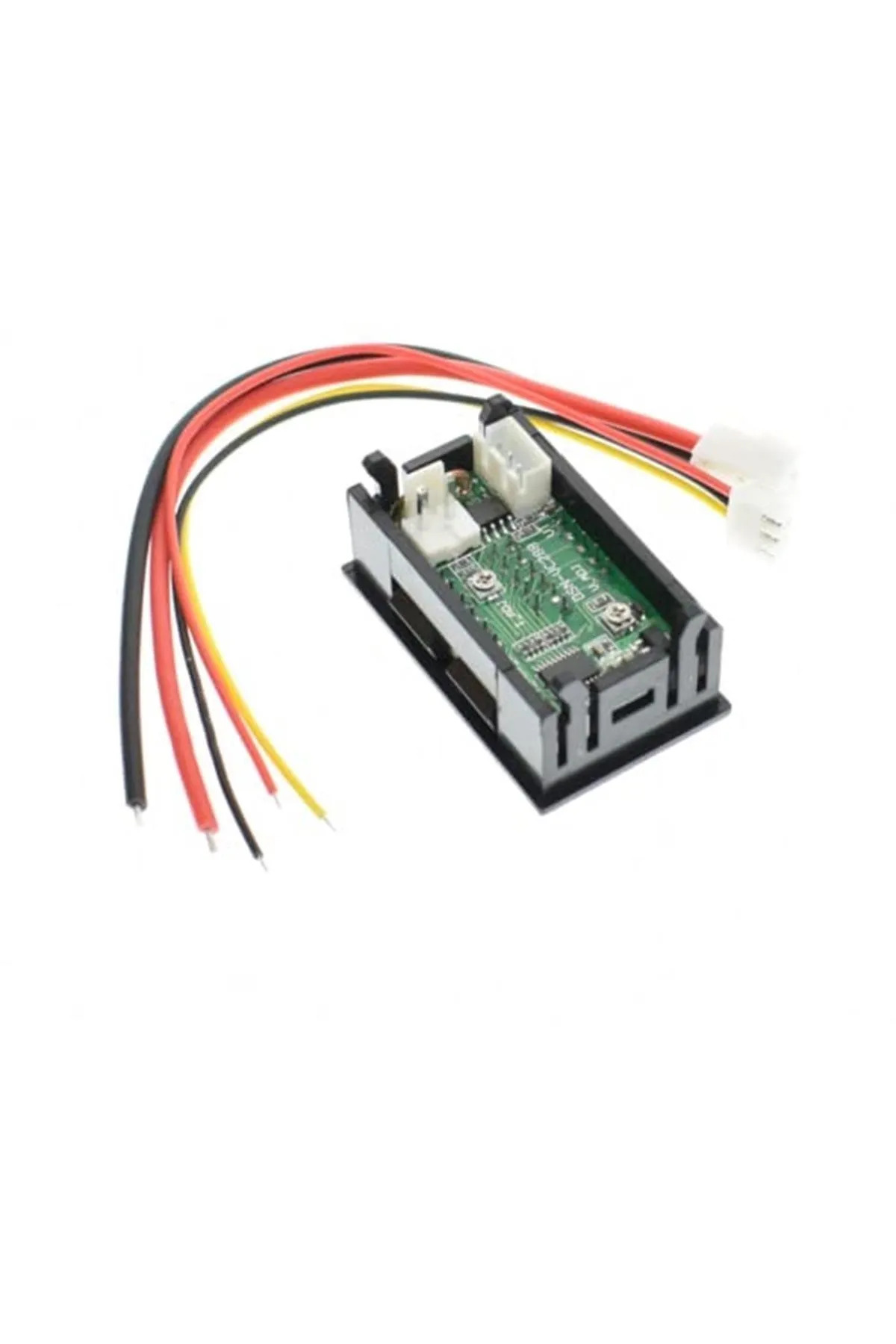

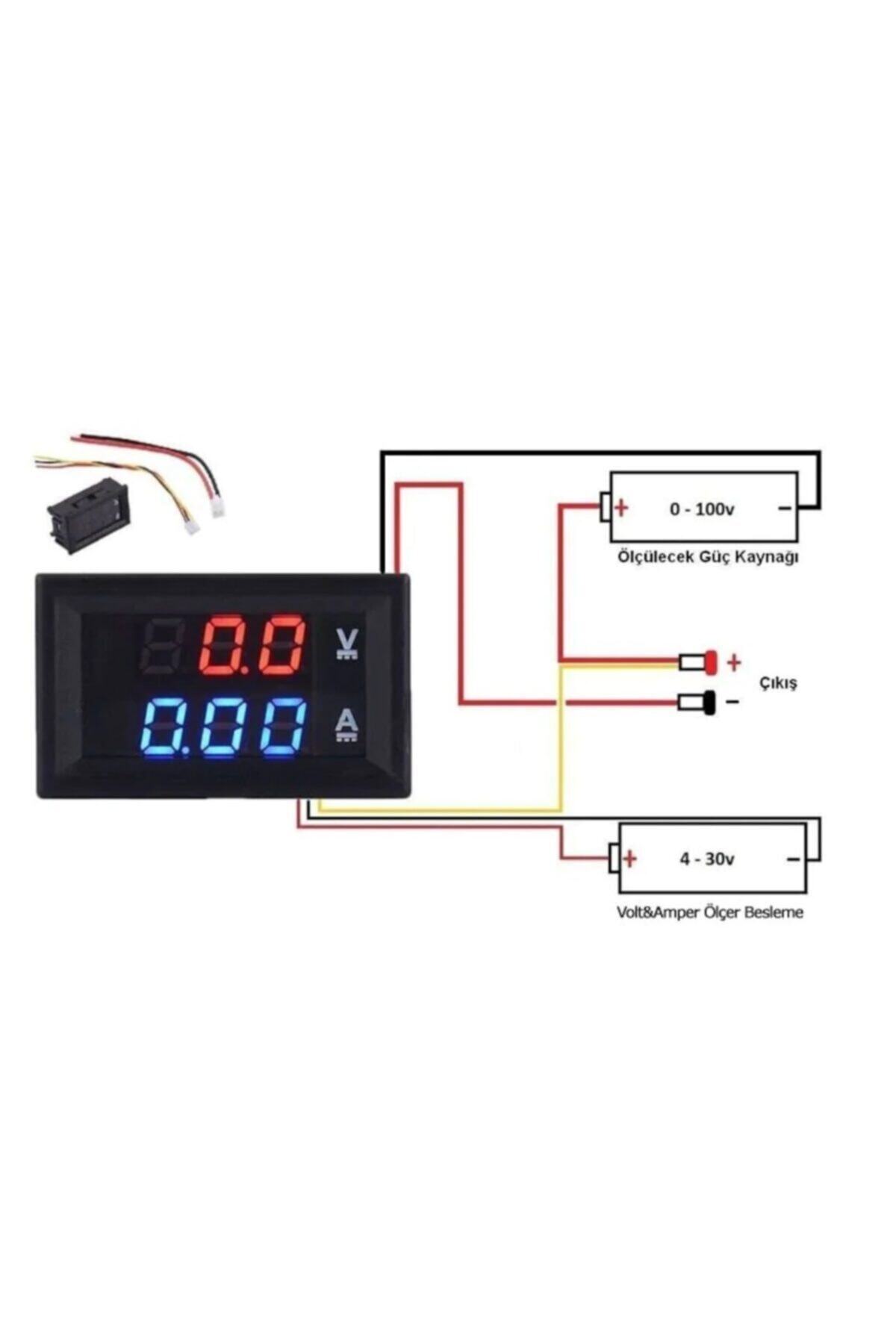

Gerilim ölçümü devreye paralel, akım ölçümü ise yükün dönüş hattına seri bağlanır. Şönt girişini güç kaynağına doğrudan paralel bağlamak kısa devreye yol açabilir. İnce kablolar ölçerin beslemesi, kalın kablolar akım ve gerilim ölçüm bağlantıları içindir; kesin bağlantı PCB işaretleri ve ürünün bağlantı şemasıyla doğrulanmalıdır.
100 V ölçüm aralığı, ölçerin besleme girişine 100 V uygulanabileceği anlamına gelmez. Yüksek akımlarda kablo, bağlantı ve şönt sıcaklığı izlenmelidir. 10 A ölçüm sınırı, her montajda sürekli 10 A taşıma garantisi değildir. Ürün AC şebeke ölçümü için kullanılmamalıdır. İlk kurulumda düşük akımlı bir yükle kontrol yapılmalıdır.
