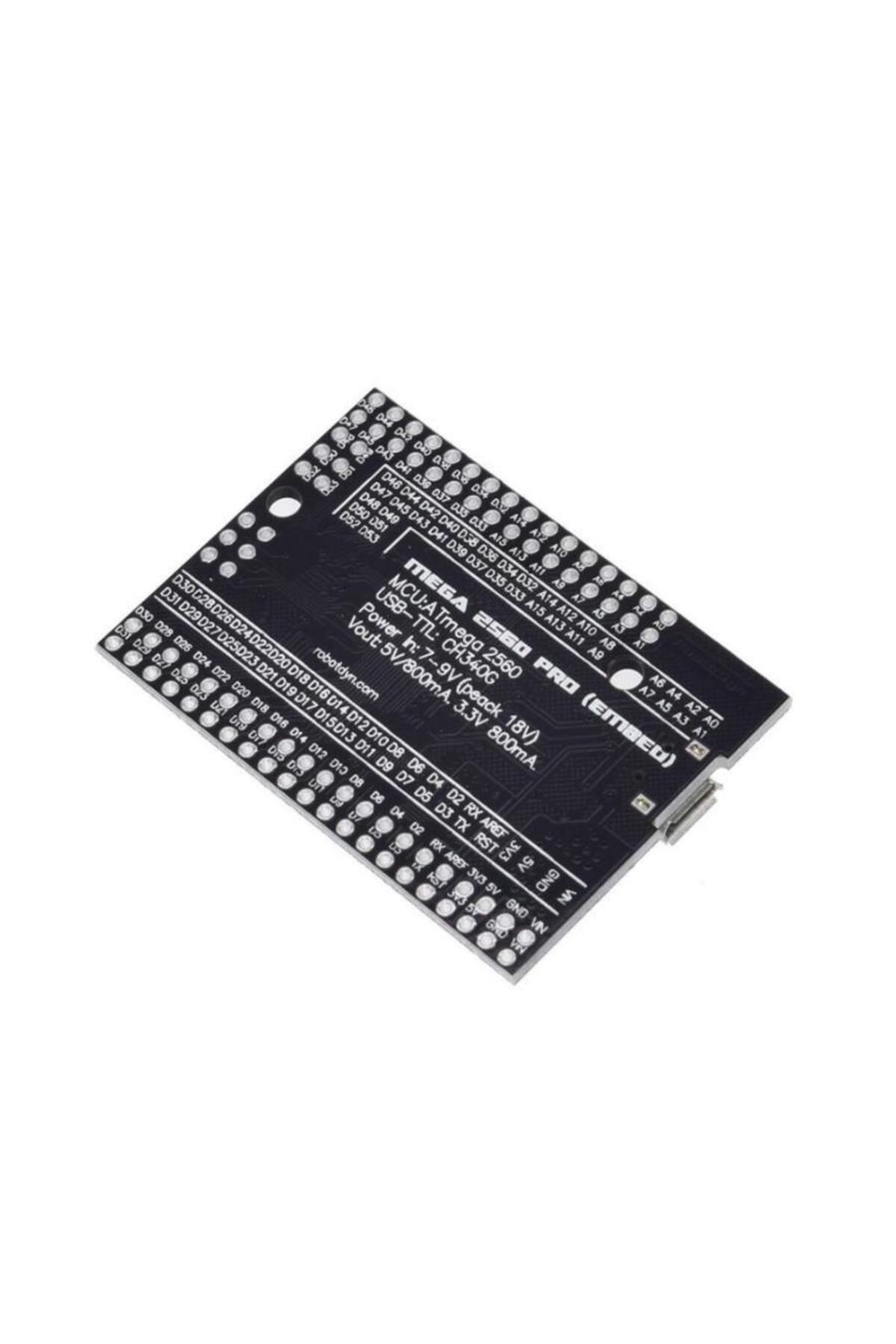

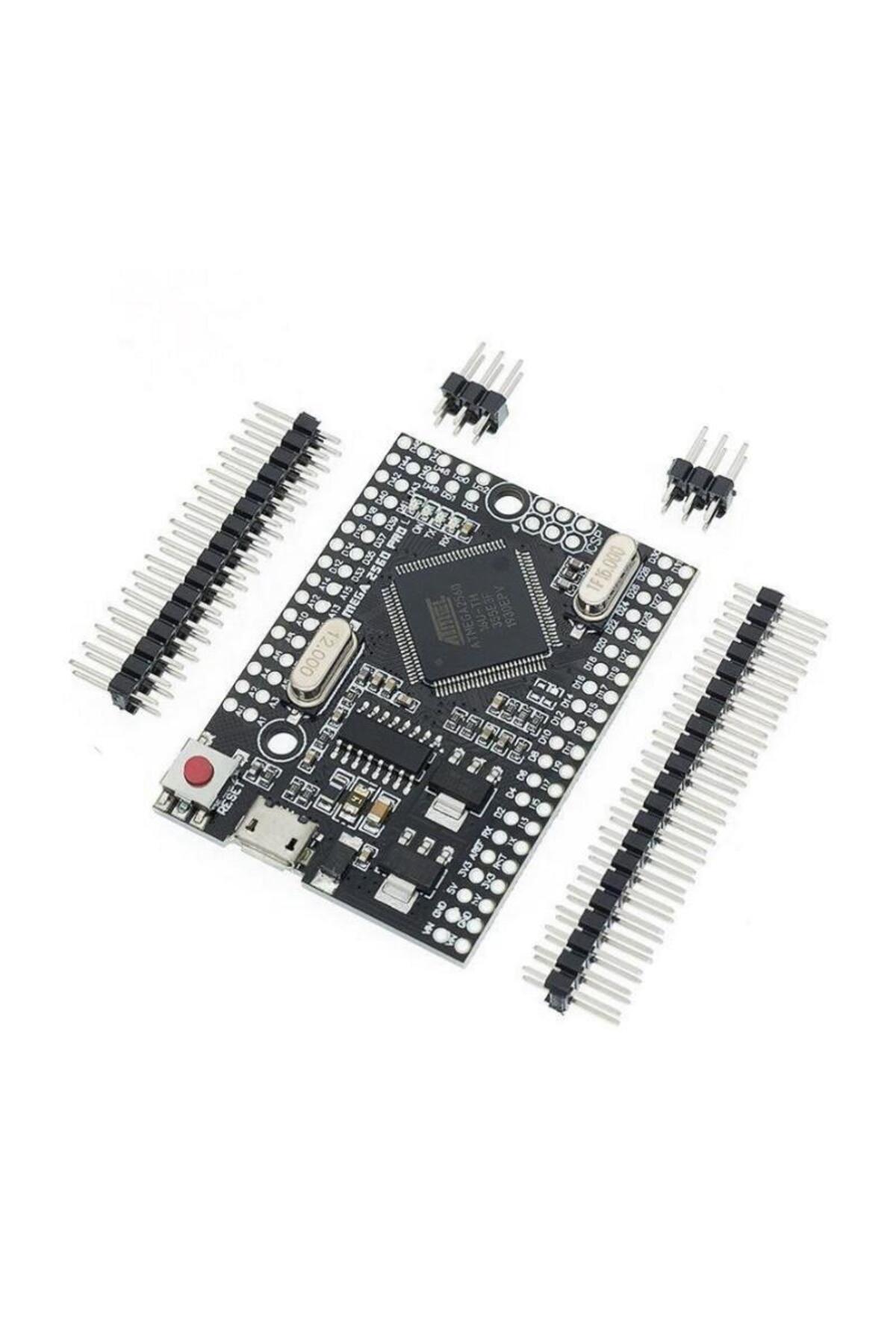

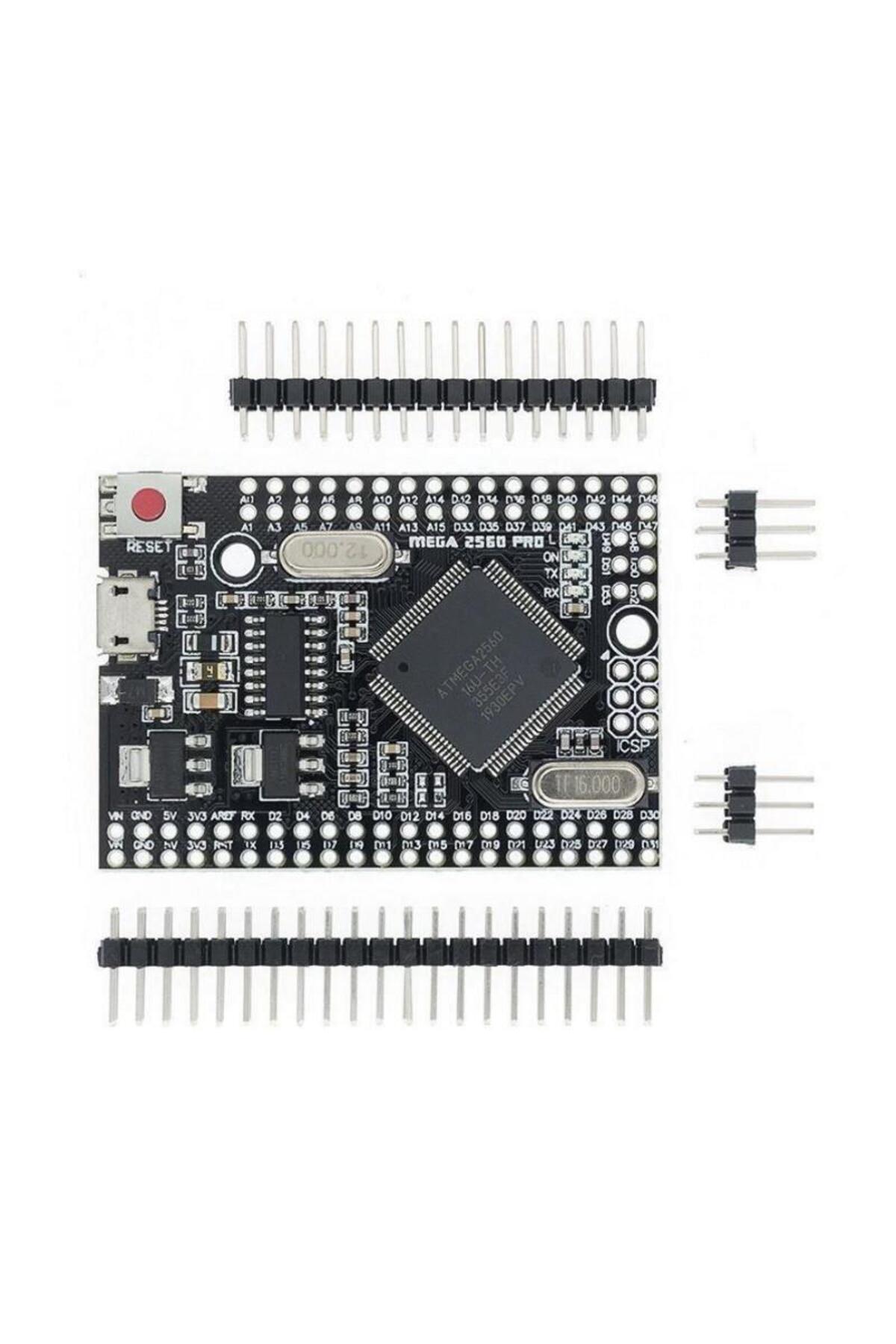

Arduino Mega 2560 Pro Mini CH340 ATmega2560 Geliştirme Kartı
Arduino Mega 2560 Pro Mini, ATmega2560 mikrodenetleyicisi ve CH340 USB-seri dönüştürücüsü bulunan kompakt Mega sınıfı geliştirme kartıdır. Çok sayıda dijital giriş/çıkış, analog giriş ve donanımsal seri port gerektiren robotik, otomasyon, 3D yazıcı ve eğitim projelerinde kullanılabilir. Kart, standart boy Mega 2560 revizyonuyla aynı şekil ve kalkan yerleşiminde değildir; doğrudan Mega shield uyumu beklemeyin.
Teknik özellikler
• Mikrodenetleyici: ATmega2560, 8-bit AVR
• Mantık gerilimi: 5 V
• Saat frekansı: 16 MHz
• Dijital I/O: 54 pin; 15’i PWM çıkışı olarak kullanılabilir
• Analog giriş: 16 kanal, 10-bit ADC
• Donanımsal UART: 4 adet
• Bellek: 256 KB Flash, 8 KB SRAM, 4 KB EEPROM (ATmega2560 özellikleri)
• USB-seri dönüştürücü: CH340; bilgisayarda uygun sürücü gerekebilir
• Haberleşme: UART, SPI ve I²C
• Kart ölçüsü: Yaklaşık 38 × 55 mm; klon PCB revizyonuna göre küçük fark olabilir
Önemli pinler ve bağlantı
UART0: D0 RX ve D1 TX; UART1: D19 RX ve D18 TX; UART2: D17 RX ve D16 TX; UART3: D15 RX ve D14 TX. I²C hatları D20 SDA ve D21 SCL’dir. SPI, D50 MISO, D51 MOSI, D52 SCK ve D53 SS pinlerini kullanır. PWM çıkışları D2–D13 ile D44–D46’dır. A0–A15 analog giriş olarak okunur; pin fonksiyonlarını kartın pin haritasıyla karşılaştırın.
Programlama ve güvenli kullanım
USB üzerinden bilgisayara bağlayın, Arduino IDE’de Mega 2560 kartını ve doğru portu seçin; CH340 tanınmıyorsa işletim sistemine uygun sürücüyü kurun. Harici USB-seri dönüştürücü kullanılacaksa TX/RX çaprazlanır ve GND ortaklanır. VCC/5V hattını yalnızca uygun regüleli 5 V kaynakla kullanın. Kart revizyonu ve regülatör modeli doğrulanmadığı için VIN giriş sınırı veya regülatörün sürekli akım kapasitesi burada verilmemiştir.
ATmega2560 GPIO pinleri düşük akımlı lojik sinyaller içindir; pin başına tasarımda yaklaşık 20 mA önerilen akımı aşmayın ve port toplamı/ısı sınırlarını da gözetin. Motor, röle ve yüksek akımlı LED’leri doğrudan GPIO’dan sürmeyin; harici sürücü kullanın. Kartın kompakt pin yerleşimini, özel taşıyıcı PCB veya uygun bağlantı kablosuyla projenize entegre edin.
