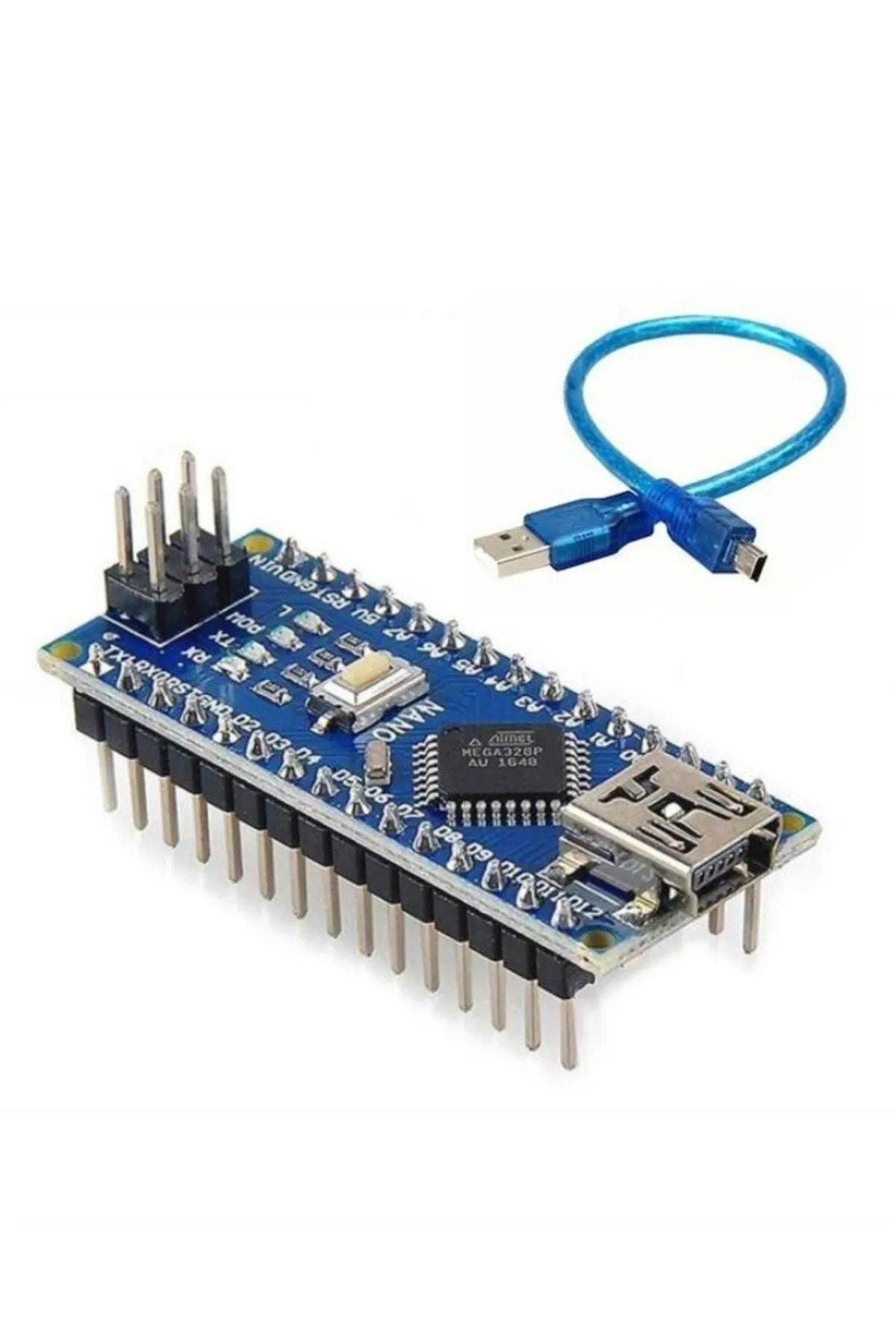

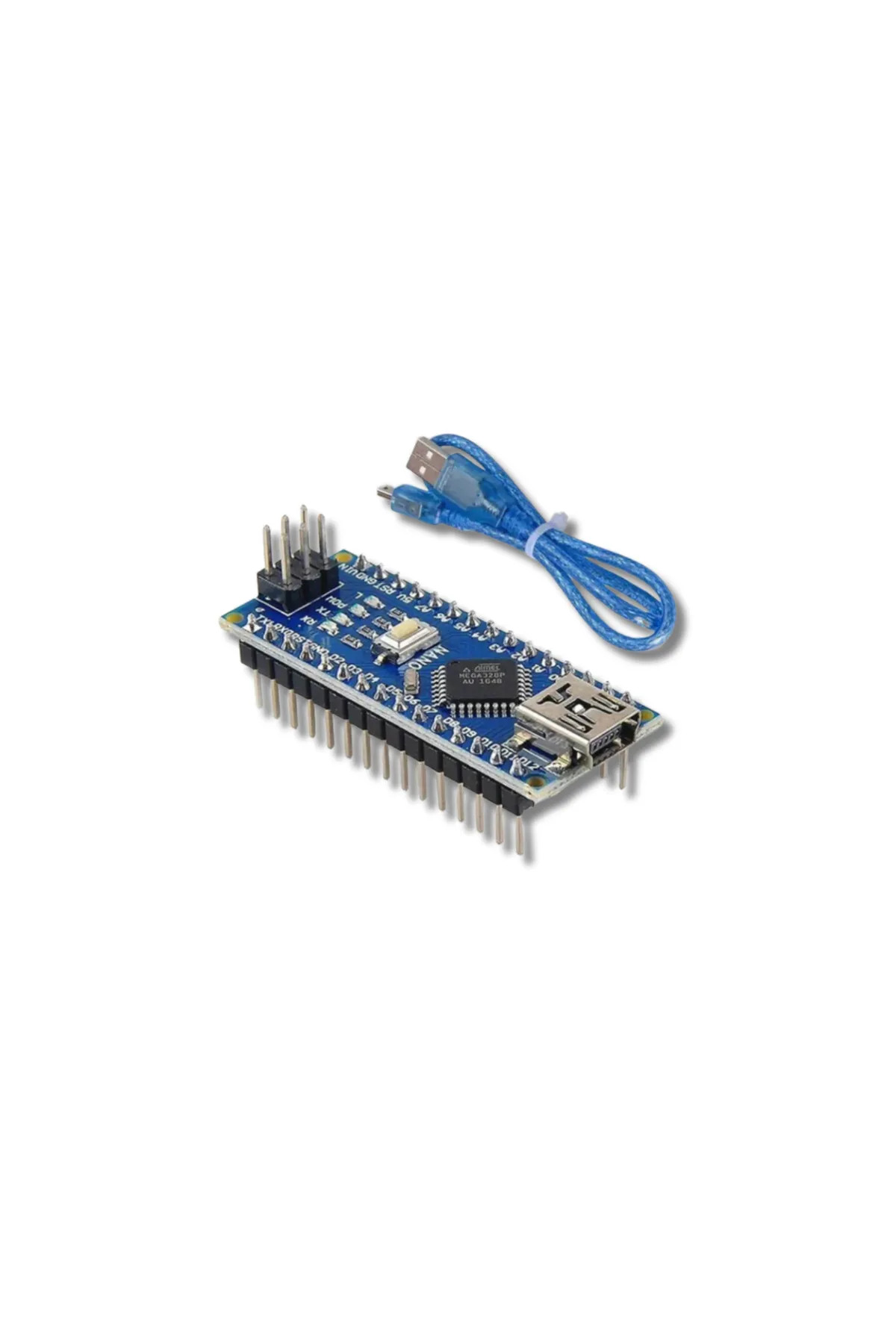

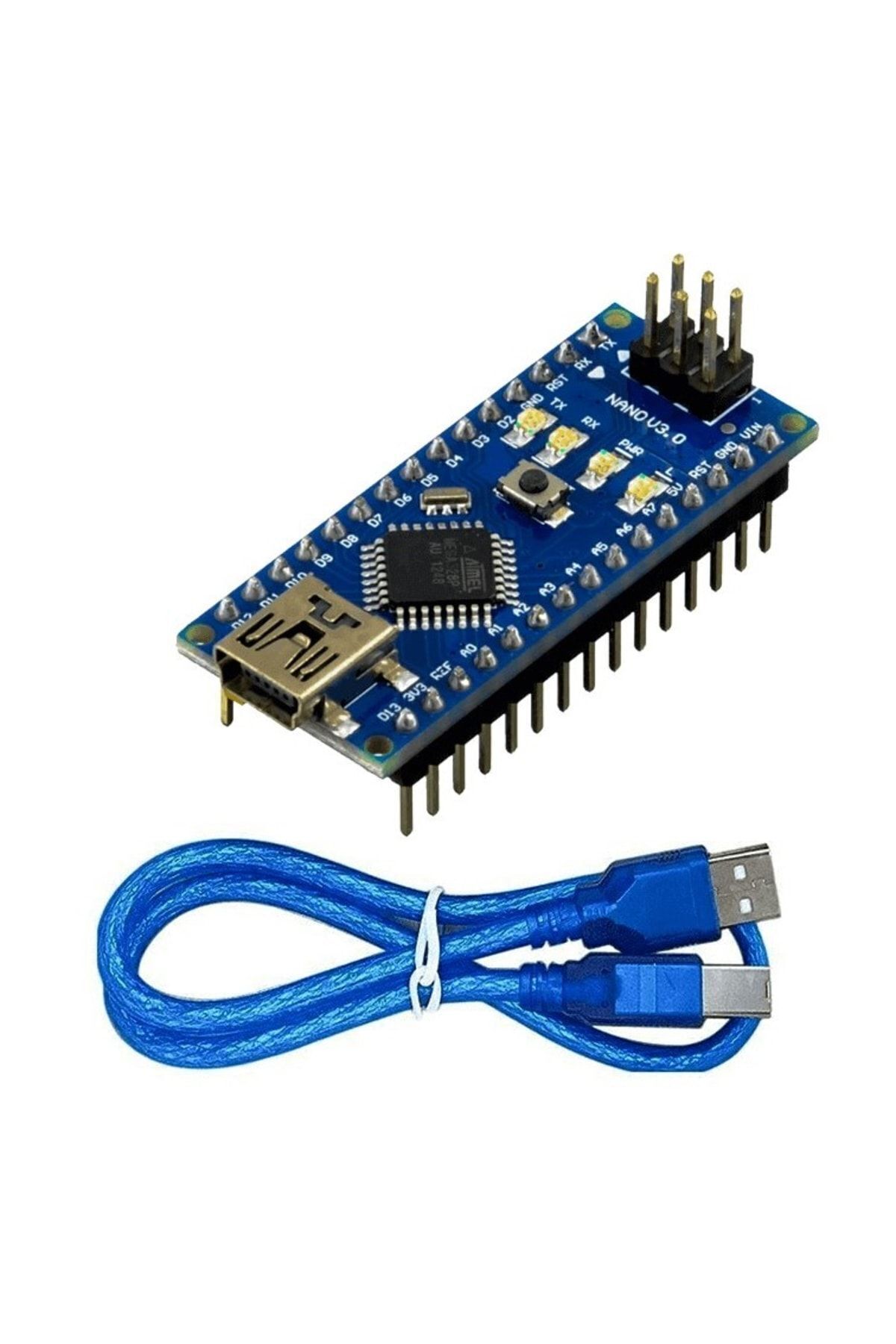

Arduino Nano V3 CH340 klon geliştirme kartı, ATmega328P işlemciyi breadboard üzerinde kullanılabilen kompakt bir kartta sunar. Sensör devreleri, robotik, küçük otomasyon sistemleri ve alanın sınırlı olduğu elektronik projelerinde kullanılabilir.
Teknik özellikler
Mikrodenetleyici: ATmega328P.
Çalışma gerilimi ve mantık seviyesi: 5 V.
Saat frekansı: 16 MHz.
Dijital giriş/çıkış: 14.
PWM çıkışı: 6.
Analog giriş: 8, 10 bit çözünürlük.
Bellek: 32 KB Flash, 2 KB SRAM, 1 KB EEPROM.
USB-seri dönüştürücü: CH340.
USB bağlantısı: Mini USB.
USB kablosu: Dahildir.
Kurulum ve kullanım
A6 ve A7 bağlantıları yalnızca analog giriş olarak kullanılır; diğer bazı analog pinler gibi dijital çıkışa dönüştürülemez. UART, SPI ve I2C çevre birimleriyle sensör, ekran ve haberleşme modülleri bağlanabilir.
Arduino IDE'de Nano ve ATmega328P seçilmelidir. Program yüklenemiyorsa doğru port, CH340 sürücüsü, veri aktarabilen USB kablosu ve gerektiğinde Old Bootloader seçeneği kontrol edilmelidir. USB üzerinden 5 V besleme temel denemeler için uygundur. Motorlar ve yüksek akımlı yükler ayrı sürücü ve besleme gerektirir. GPIO akım tasarımında pin başına 20 mA düzeyi ve işlemcinin toplam akım sınırları dikkate alınmalıdır.
