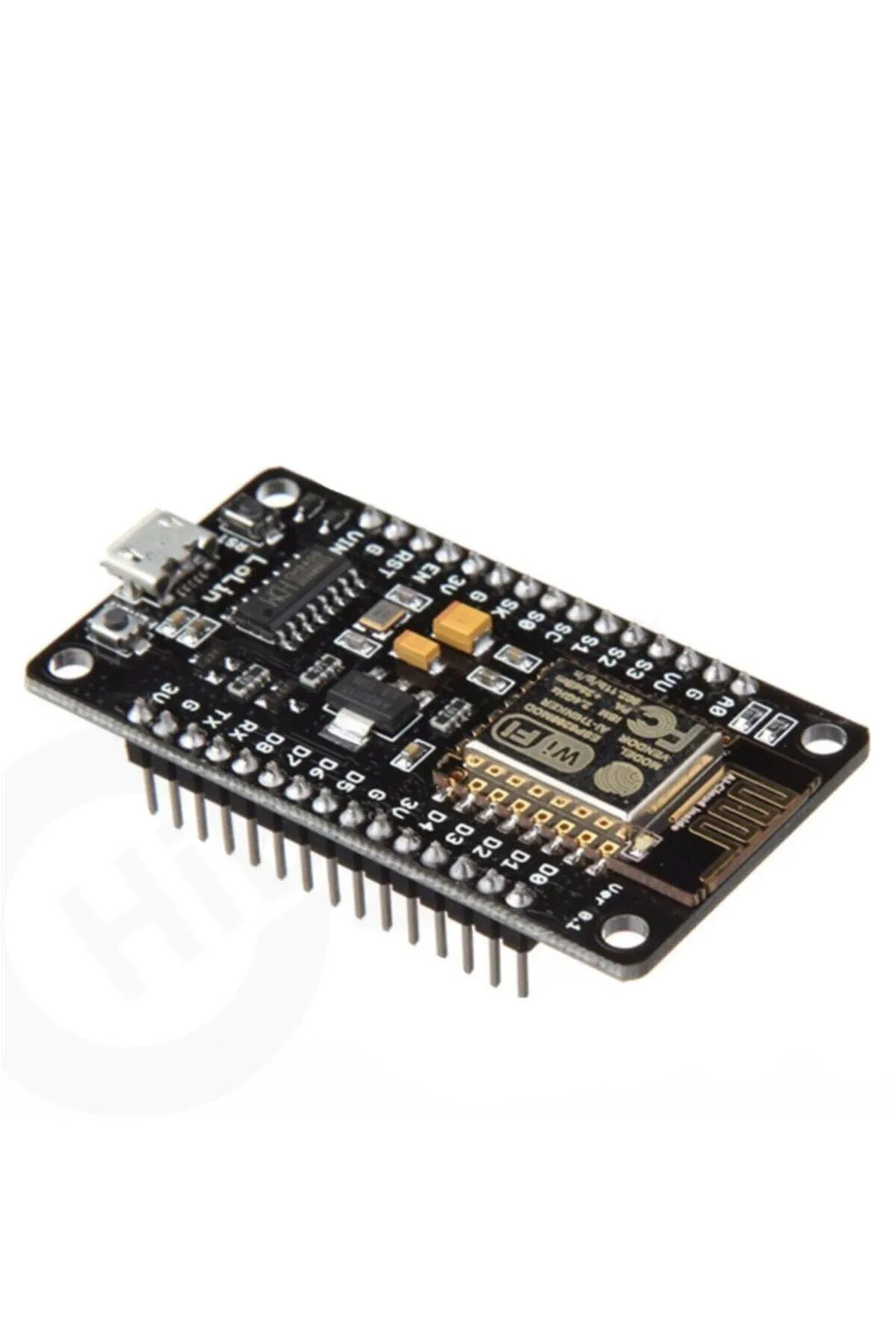

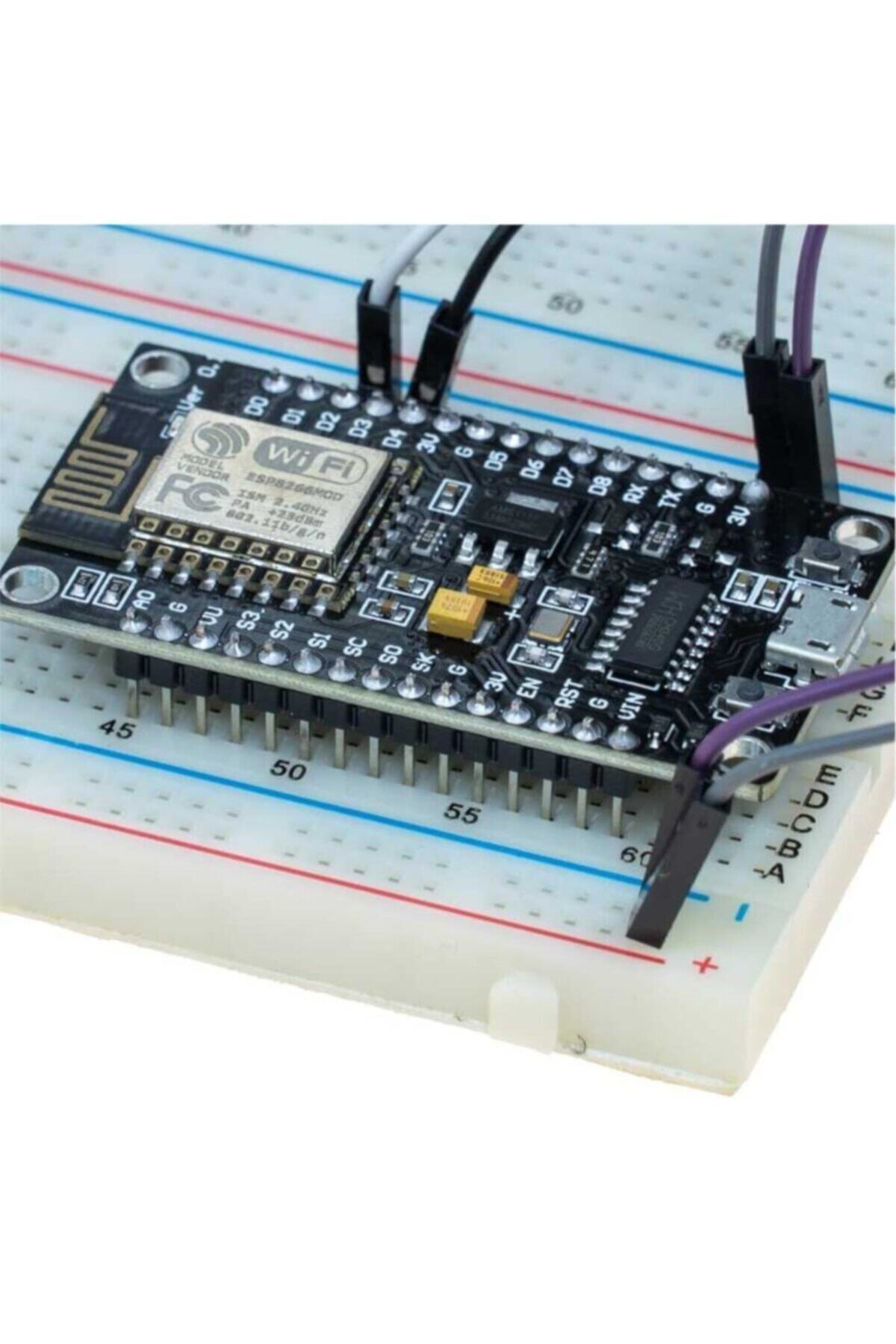

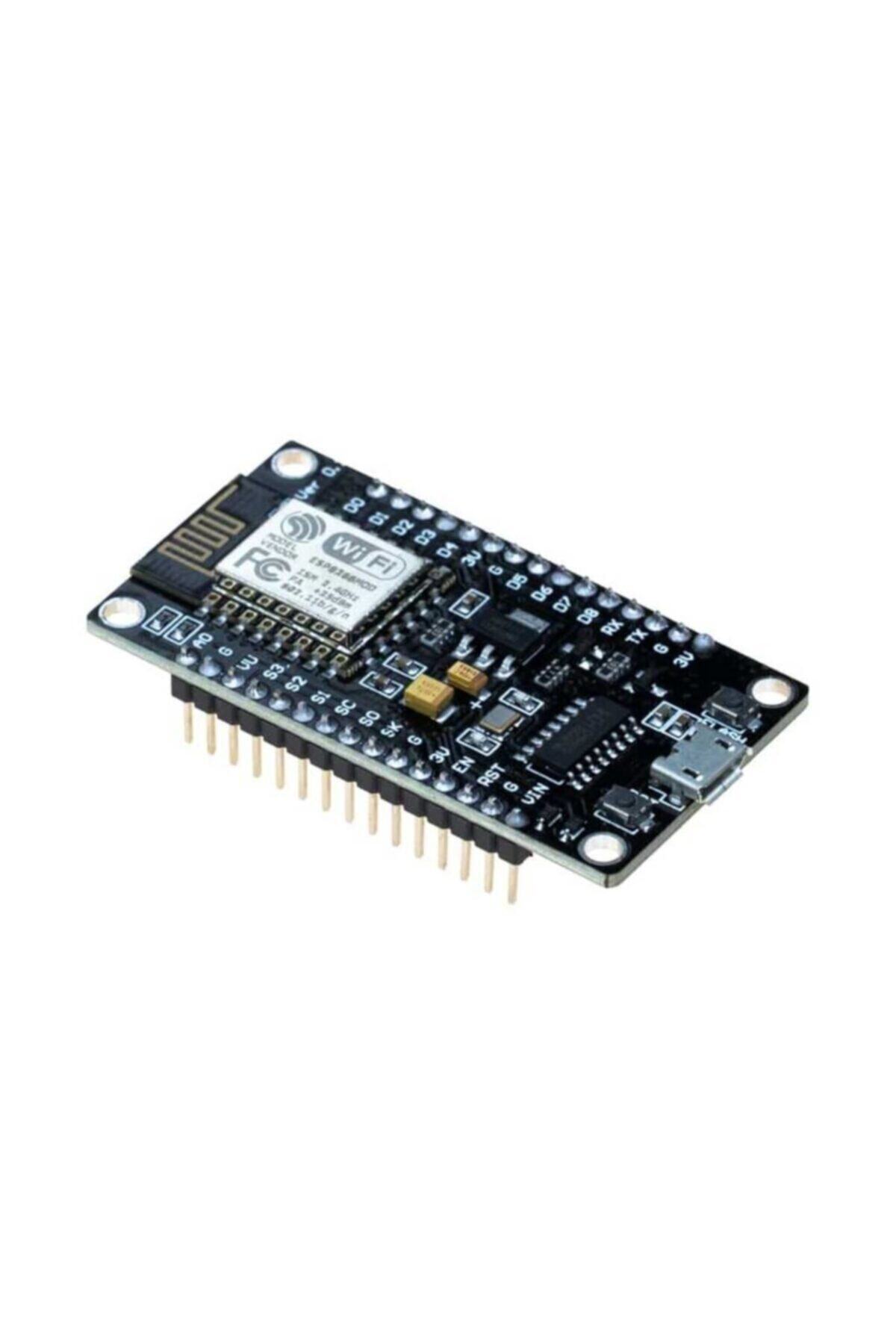

NodeMCU LoLin V3 geliştirme kartı, ESP8266 tabanlı WiFi bağlantısını USB üzerinden programlanabilen bir kartta sunar. Kablosuz sensör, web arayüzlü kontrol, MQTT veri aktarımı ve akıllı ev prototipleri geliştirmek için uygundur.
Teknik özellikler
İşlemci ailesi: ESP8266.
İşlemci frekansı: Yaygın kullanımda 80 MHz; uygun yapılandırmayla 160 MHz.
Flash: 4 MB.
WiFi: 2,4 GHz, IEEE 802.11 b/g/n.
USB-seri dönüştürücü: CH340.
USB bağlantısı: Micro USB.
Besleme: USB üzerinden 5 V.
GPIO mantık seviyesi: 3,3 V.
Analog giriş: A0.
Arayüzler: UART, SPI ve yazılımla I2C.
Kurulum ve kullanım
Kart üzerindeki D etiketleri doğrudan GPIO numarası değildir. Örneğin D1, GPIO5'e; D2, GPIO4'e karşılık gelir. Yazılımda kullanılan kart tanımı ve pin eşlemesi kontrol edilmelidir.
A0 girişinde izin verilen gerilim, kart üzerindeki bölücü devresine bağlıdır. ESP8266 entegresinin ADC sınırıyla kart giriş sınırı aynı kabul edilmemeli; doğrulanmadan A0'a 3,3 V uygulanmamalıdır.
WiFi çalışırken oluşan akım darbeleri için kararlı besleme gerekir. GPIO0, GPIO2 ve GPIO15 gibi açılış durumunu etkileyen pinlere bağlanan devreler, kartın başlatılmasını engellememelidir. Kart Bluetooth veya 5 GHz WiFi içermez.
