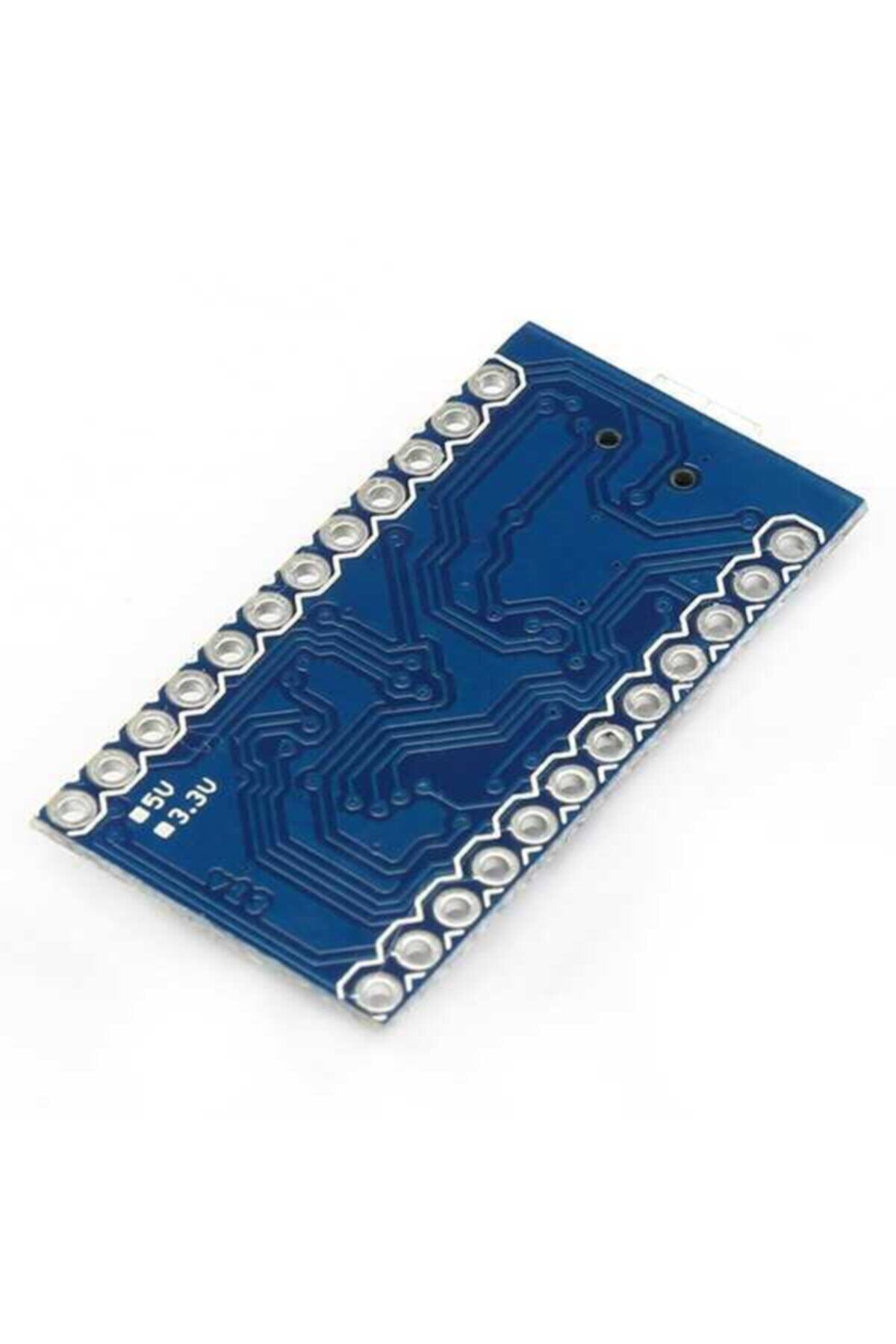

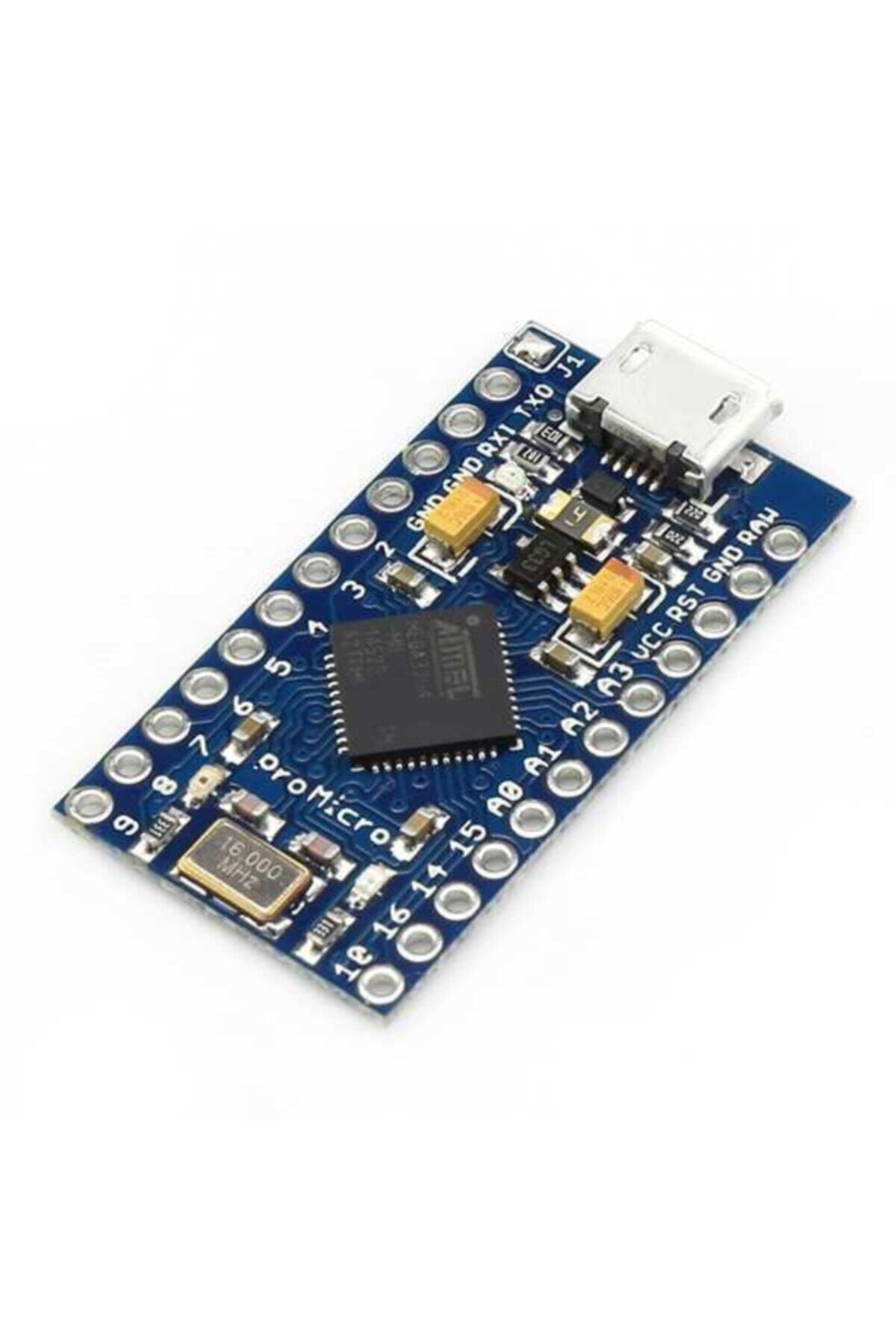

Pro Micro ATmega32U4 geliştirme kartı, kompakt boyutta Arduino uyumlu programlama ve yerleşik USB haberleşmesi sunar. Uygun yazılımla bilgisayara klavye, fare veya benzeri USB HID aygıtı olarak tanıtılabilir. Makro tuş takımı, simülasyon kontrolü ve küçük gömülü projelerde kullanılabilir.
ATmega32U4 üzerinde USB donanımı bulunduğu için harici CH340 veya FTDI dönüştürücü gerekmez. USB seri port ile RXI/TXO uçlarındaki donanımsal UART farklı arayüzlerdir; yazılımda doğru seri nesnesi seçilmelidir.
Teknik özellikler
Mikrodenetleyici: ATmega32U4, 8 bit AVR.
Varyant: 5 V lojik, 16 MHz saat.

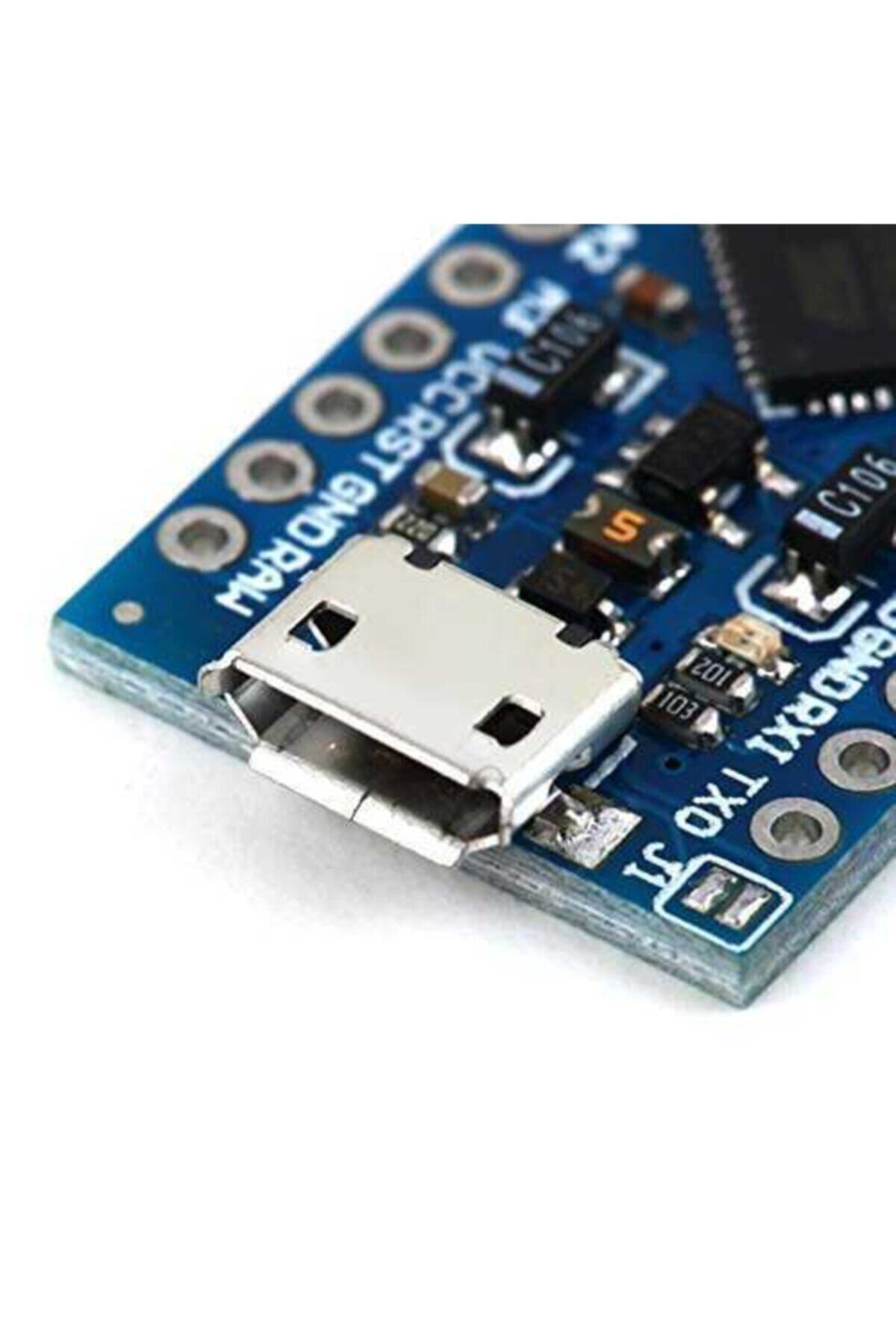

USB bağlantısı: Micro USB.
Bellek: 32 KB Flash, 2,5 KB SRAM, 1 KB EEPROM; bootloader Flash alanının bir bölümünü kullanır.
Analog özellikler: 9 kanal 10 bit ADC; 5 PWM çıkışı.
Haberleşme: USB, UART, SPI ve I²C.

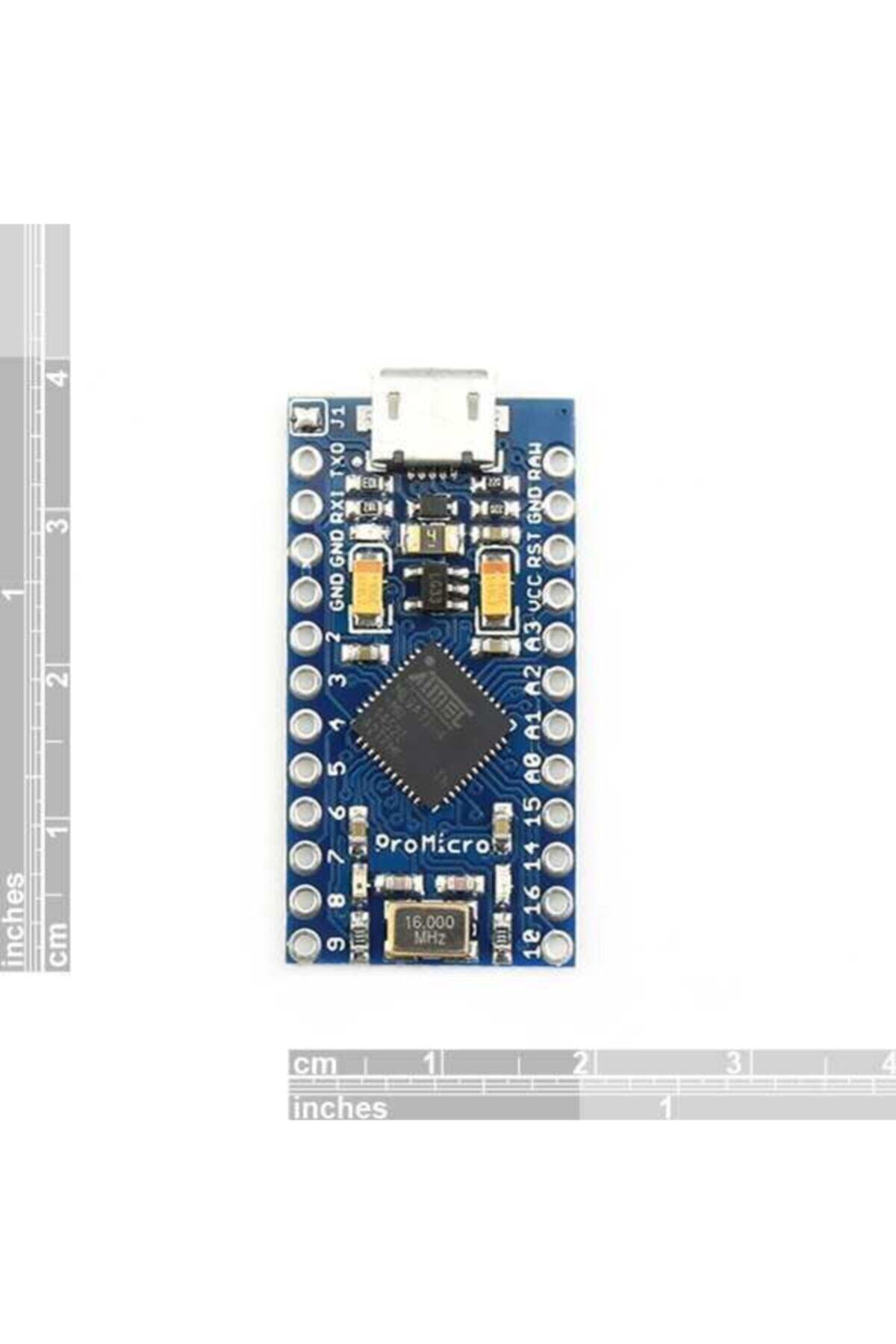

Gövde ölçü sınıfı: yaklaşık 33 × 18 mm; USB çıkıntısı ve pinler yerleşimde ayrıca değerlendirilir.
Bağlantı ve kullanım
İlk programlama için veri aktarımını destekleyen Micro USB kablo kullanın. IDE’de uygun Pro Micro kart desteğini ve 5 V/16 MHz seçeneğini ayarlayın.
USB üzerinden besleyerek basit bir LED veya seri port testi yükleyin. Donanım UART’ı için TXO/RXI uçlarını karşı cihazın RX/TX hatlarıyla çapraz bağlayın.
VCC regüle 5 V hattıdır; buraya yüksek gerilim uygulamayın. Harici RAW beslemesi için stok regülatörün gerilim ve ısı sınırını ayrıca doğrulayın.
3,3 V çevre birimleri kullanırken giriş toleranslarını inceleyin; gereken hatlara seviye dönüştürücü ekleyin.
Dikkat edilmesi gerekenler
5 V/16 MHz ve 3,3 V/8 MHz kart ayarları birbirinin yerine seçilmemelidir. Yanlış seçim zamanlama ve USB programlama sorunları oluşturabilir.
USB soketine mekanik yük bindirmeyin. Motor ve yüksek akımlı yükleri GPIO veya kart regülatöründen doğrudan beslemeyin.
