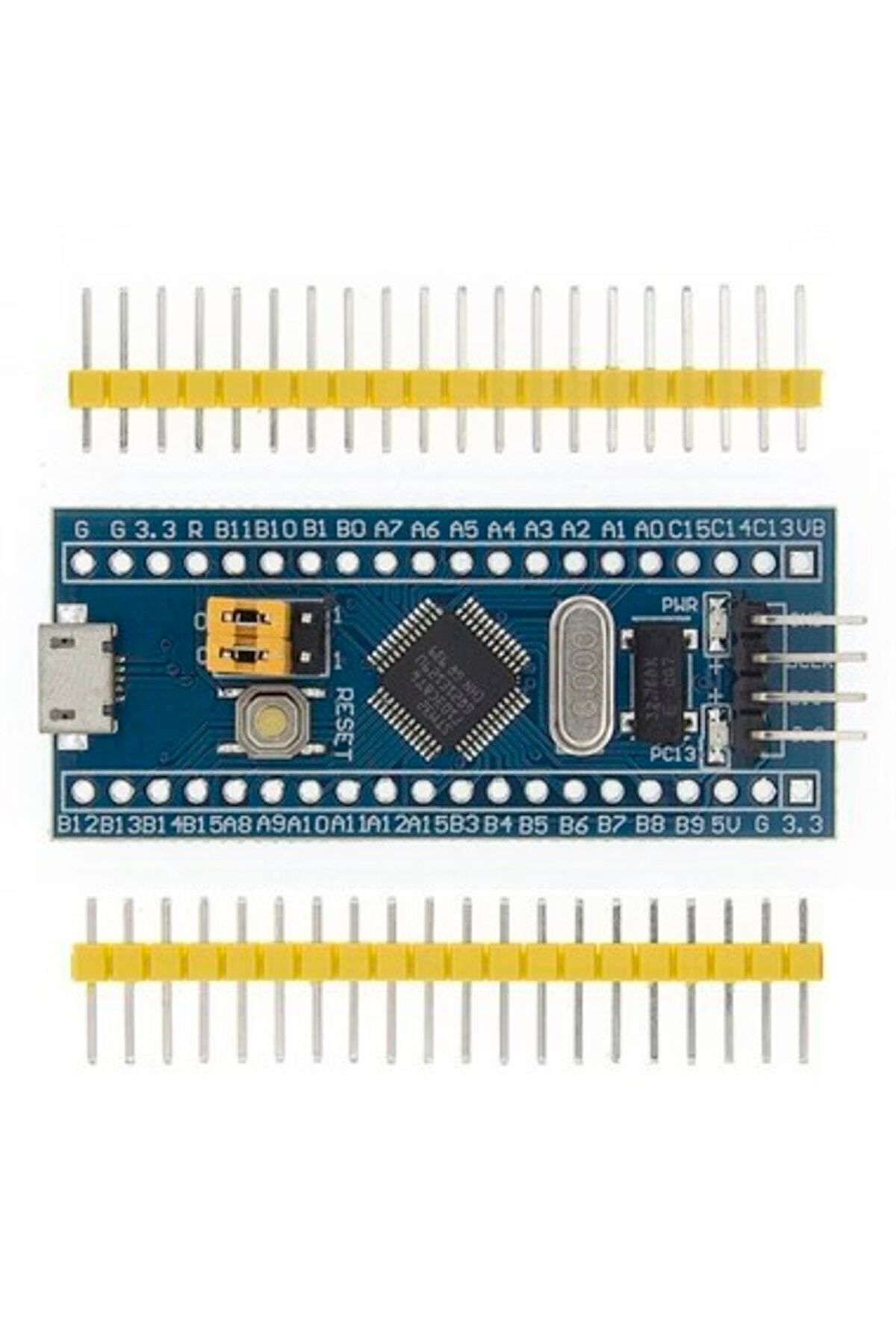

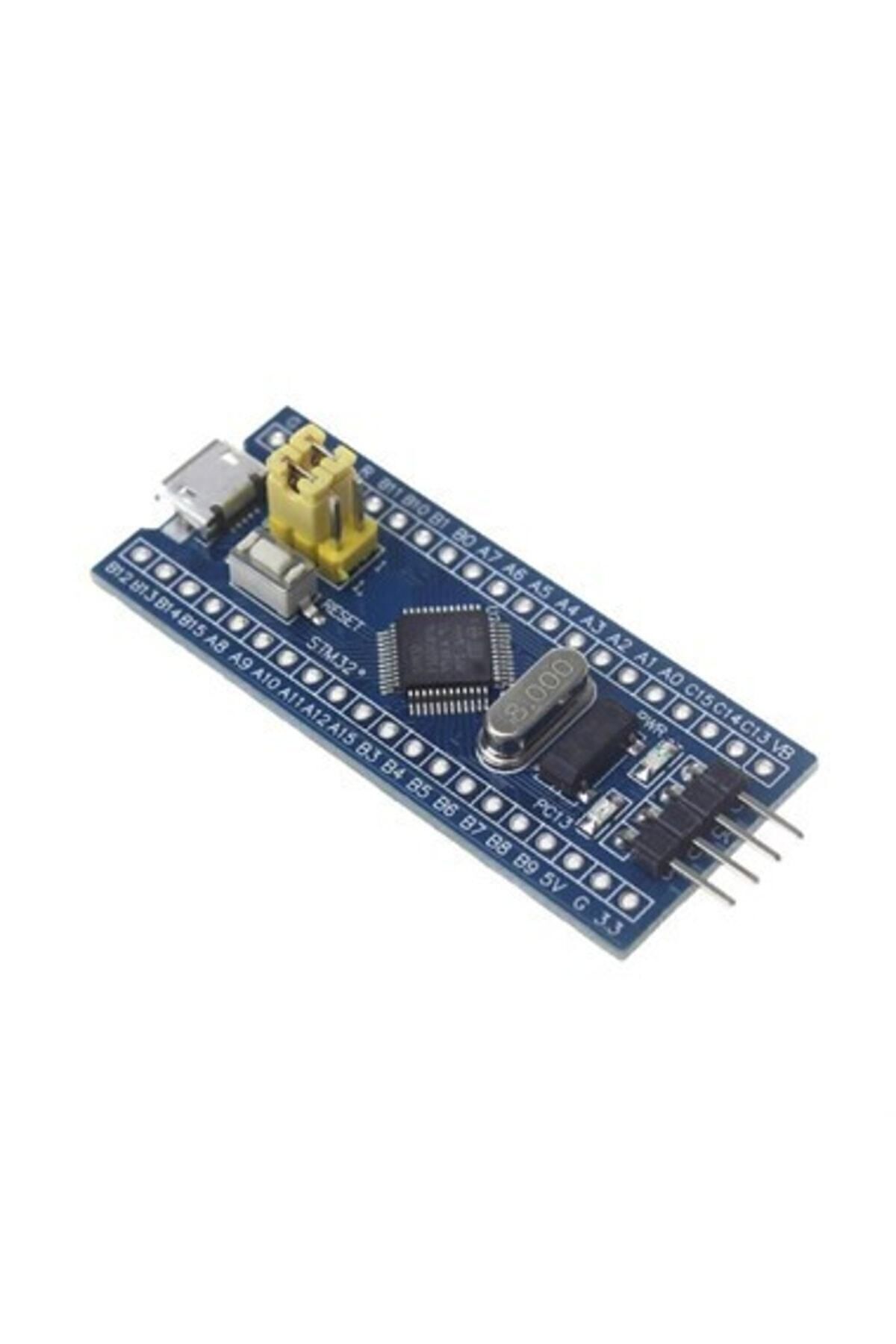

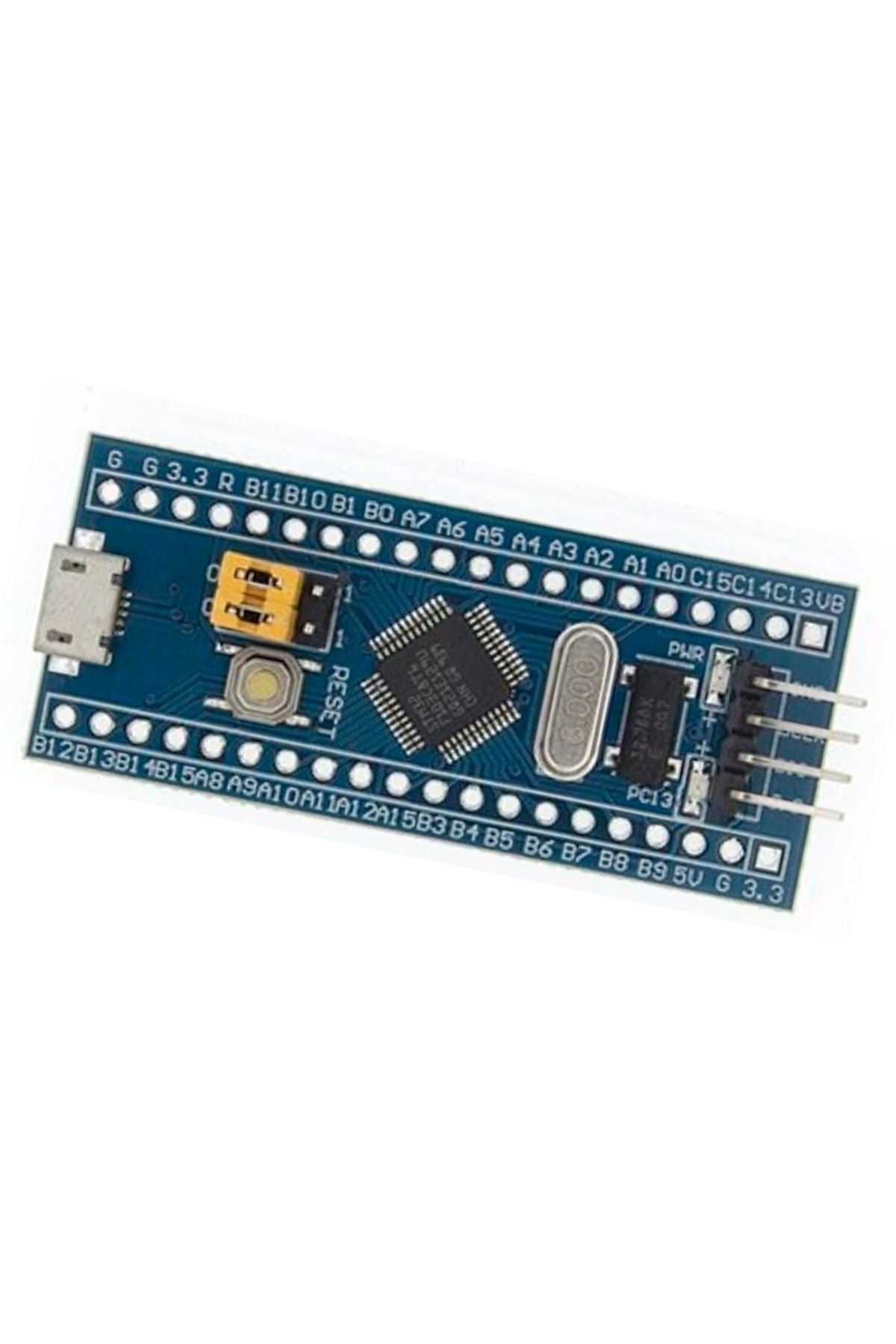

STM32F103C8T6 Blue Pill geliştirme kartı, Arm Cortex-M3 tabanlı uygulamalar geliştirmek için kullanılan kompakt bir mikrodenetleyici kartıdır. Sensör arabirimleri, motor kontrolü, veri toplama ve gerçek zamanlı gömülü sistem projelerine uygundur.
Teknik özellikler
Mikrodenetleyici: STM32F103C8T6.
İşlemci: 32 bit Arm Cortex-M3.
Azami işlemci frekansı: 72 MHz.
Flash: 64 KB.
SRAM: 20 KB.
GPIO çalışma seviyesi: 3,3 V.
Analog çevre birimi: 12 bit ADC.
Haberleşme seçenekleri: USART, SPI, I2C, USB ve CAN.
Programlama/debug: SWD.
USB bağlantısı: Micro USB.
Kurulum ve kullanım
Kart üzerindeki 8 MHz kristal, işlemcinin yalnızca 8 MHz çalışacağı anlamına gelmez; uygun saat yapılandırmasıyla PLL kullanılarak daha yüksek sistem frekansı elde edilir.
En doğrudan geliştirme yöntemlerinden biri ST-Link üzerinden SWDIO, SWCLK ve GND bağlantılarıyla programlamadır. USB soketinin bulunması, kartta USB üzerinden program yüklemeye hazır bootloader bulunduğunu garanti etmez. Seri bootloader veya USB kullanımı için yazılım ve BOOT ayarları uygun olmalıdır.
USB'den 5 V besleme ile GPIO seviyeleri birbirinden ayrılmalıdır. Bütün pinler 5 V toleranslı değildir; özellikle analog girişlere 5 V uygulanmamalıdır. CAN kullanımı ayrıca uygun fiziksel katman transceiver'ı gerektirir.
