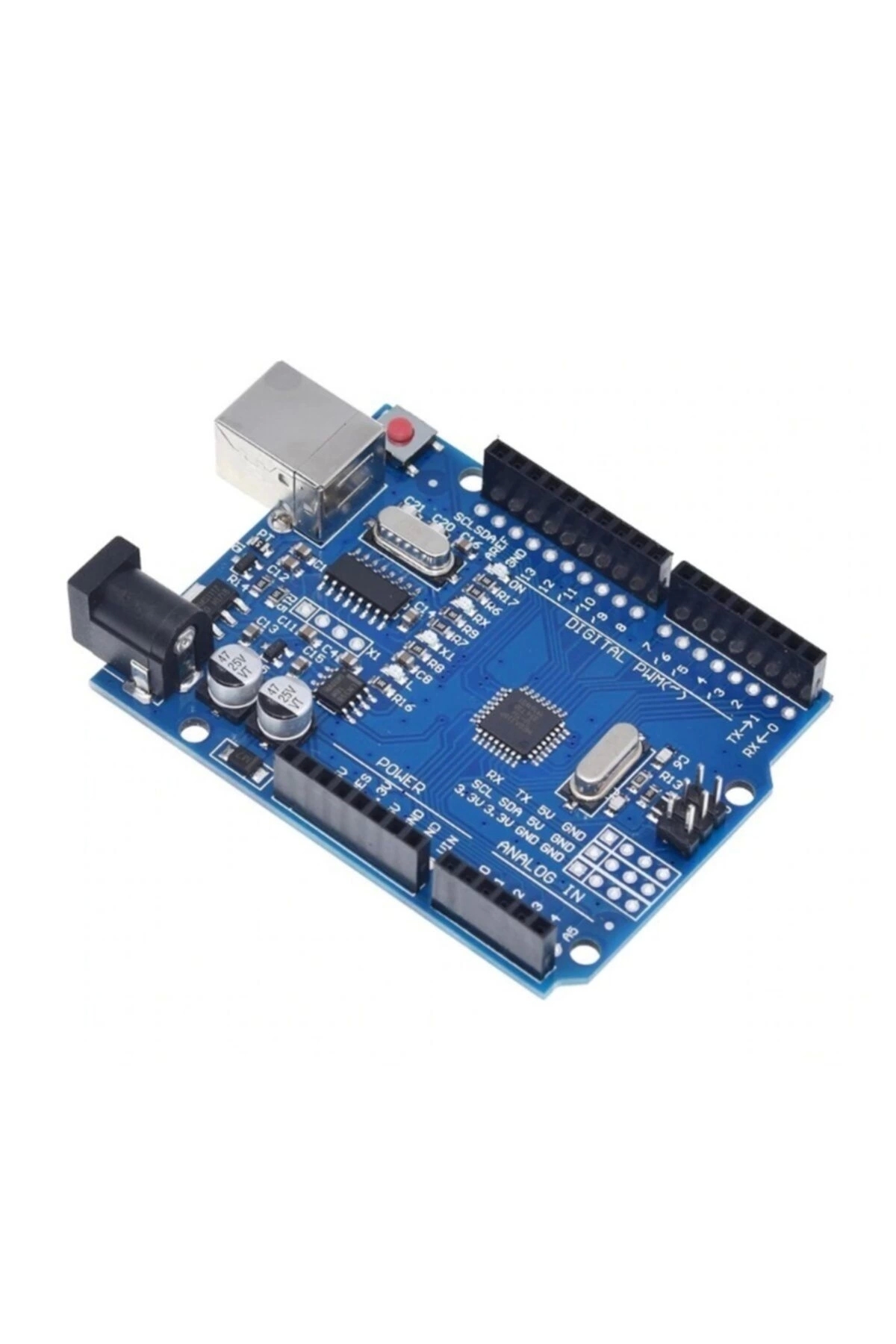

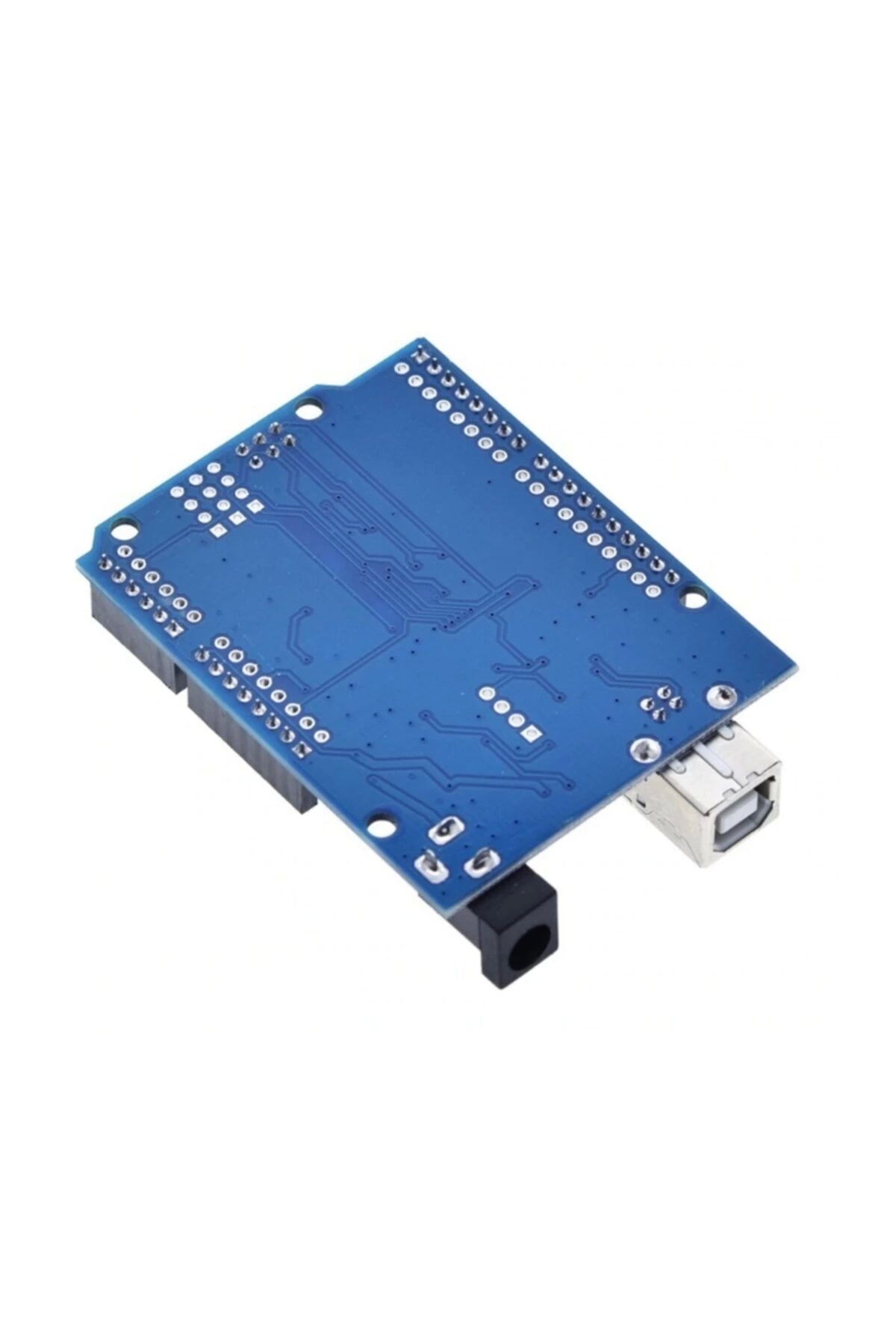

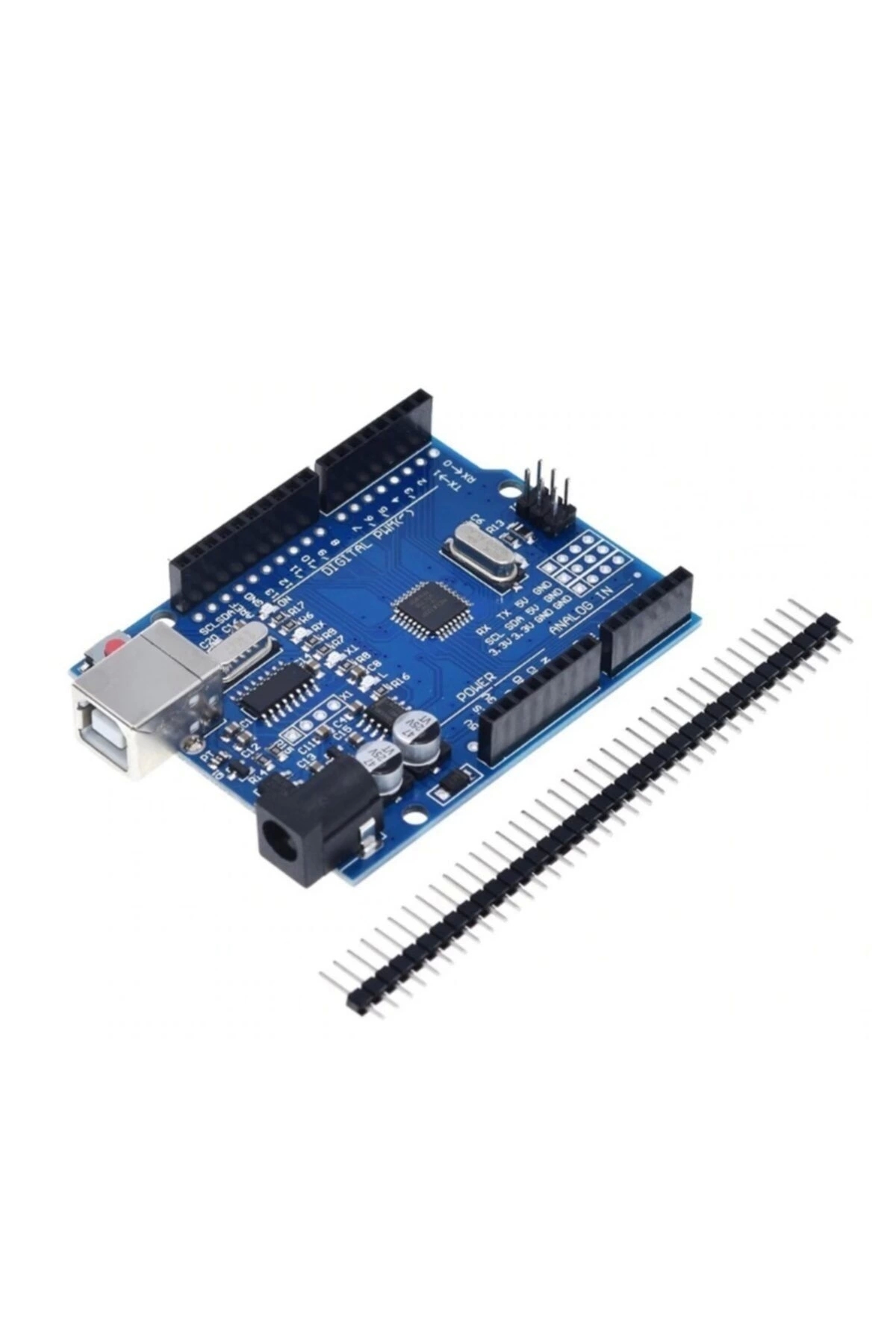

Arduino Uno R3 SMD CH340 klon geliştirme kartı, Arduino IDE ile programlanabilen ATmega328P tabanlı bir elektronik geliştirme kartıdır. Sensör okuma, LED kontrolü, robotik, otomasyon ve başlangıç düzeyi mikrodenetleyici eğitimi için kullanılabilir. SMD işlemci kart üzerine lehimlidir; soketli DIP işlemci gibi çıkarılarak değiştirilmez.
Teknik özellikler
Mikrodenetleyici: ATmega328P.
Çalışma ve GPIO seviyesi: 5 V.
Saat frekansı: 16 MHz.
Dijital giriş/çıkış: 14.
PWM destekli çıkış: 6.
Analog giriş: 6, 10 bit çözünürlük.
Bellek: 32 KB Flash, 2 KB SRAM, 1 KB EEPROM.
USB-seri dönüştürücü: CH340.
Haberleşme: UART, SPI ve I2C.

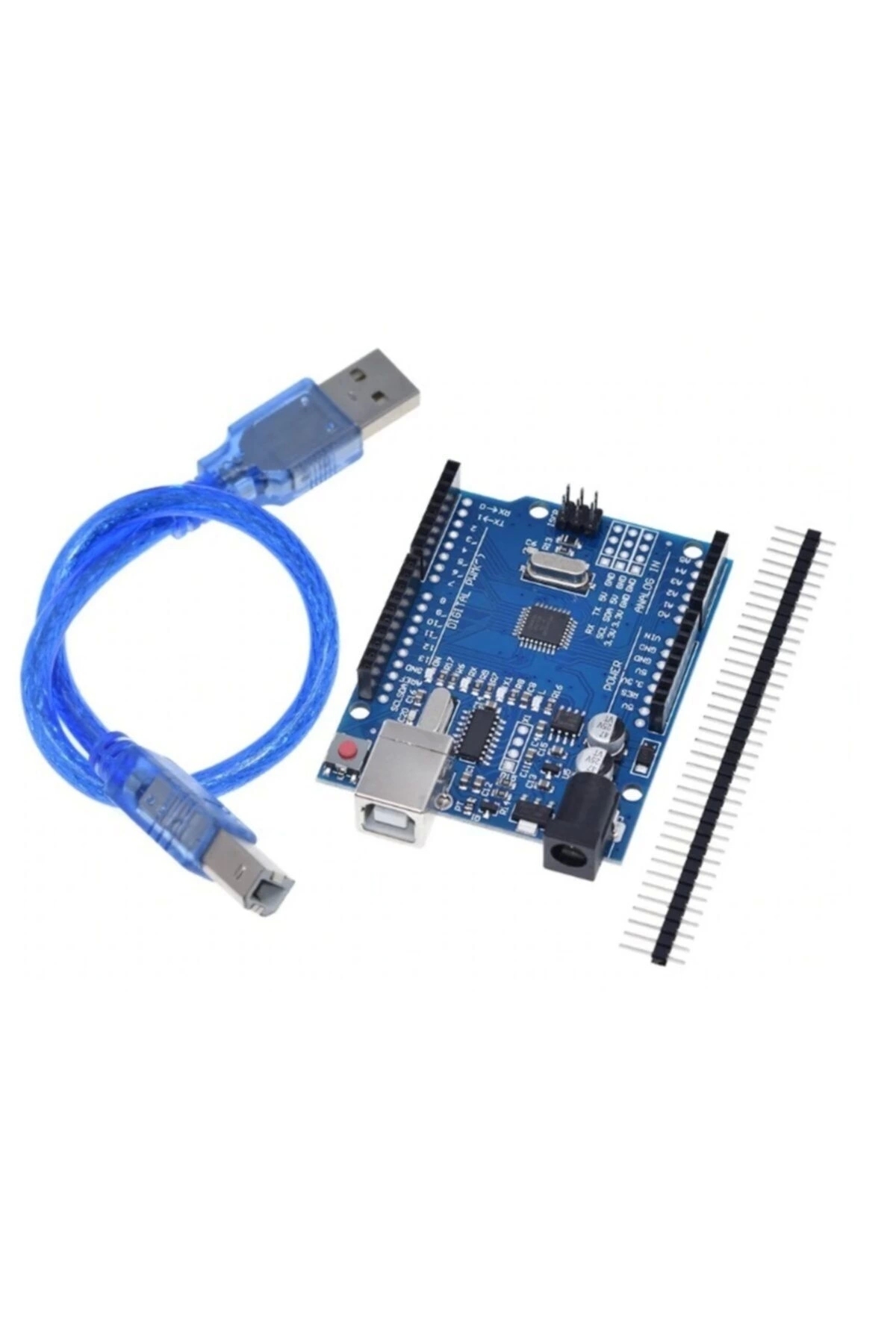

Bağlantı: USB-B; USB kablosu dahildir.
Kurulum ve kullanım
İlk kurulumda bilgisayarın CH340 sürücüsüne ihtiyaç duyup duymadığı kontrol edilmelidir. Arduino IDE'de Uno kartı ve doğru seri port seçilerek program yüklenebilir. USB üzerinden regüle 5 V besleme, temel denemeler için uygundur.
GPIO pinleri güç çıkışı olarak değerlendirilmemelidir. Motor, solenoid ve röle bobinleri uygun sürücüyle kontrol edilmelidir. Pin başına akım tasarımında 20 mA düzeyi ve işlemcinin toplam akım sınırları dikkate alınmalı; mutlak maksimum değerler normal kullanım hedefi yapılmamalıdır. Harici besleme ve USB aynı projede kullanılıyorsa güç bağlantıları kartın besleme düzenine uygun kurulmalıdır.
