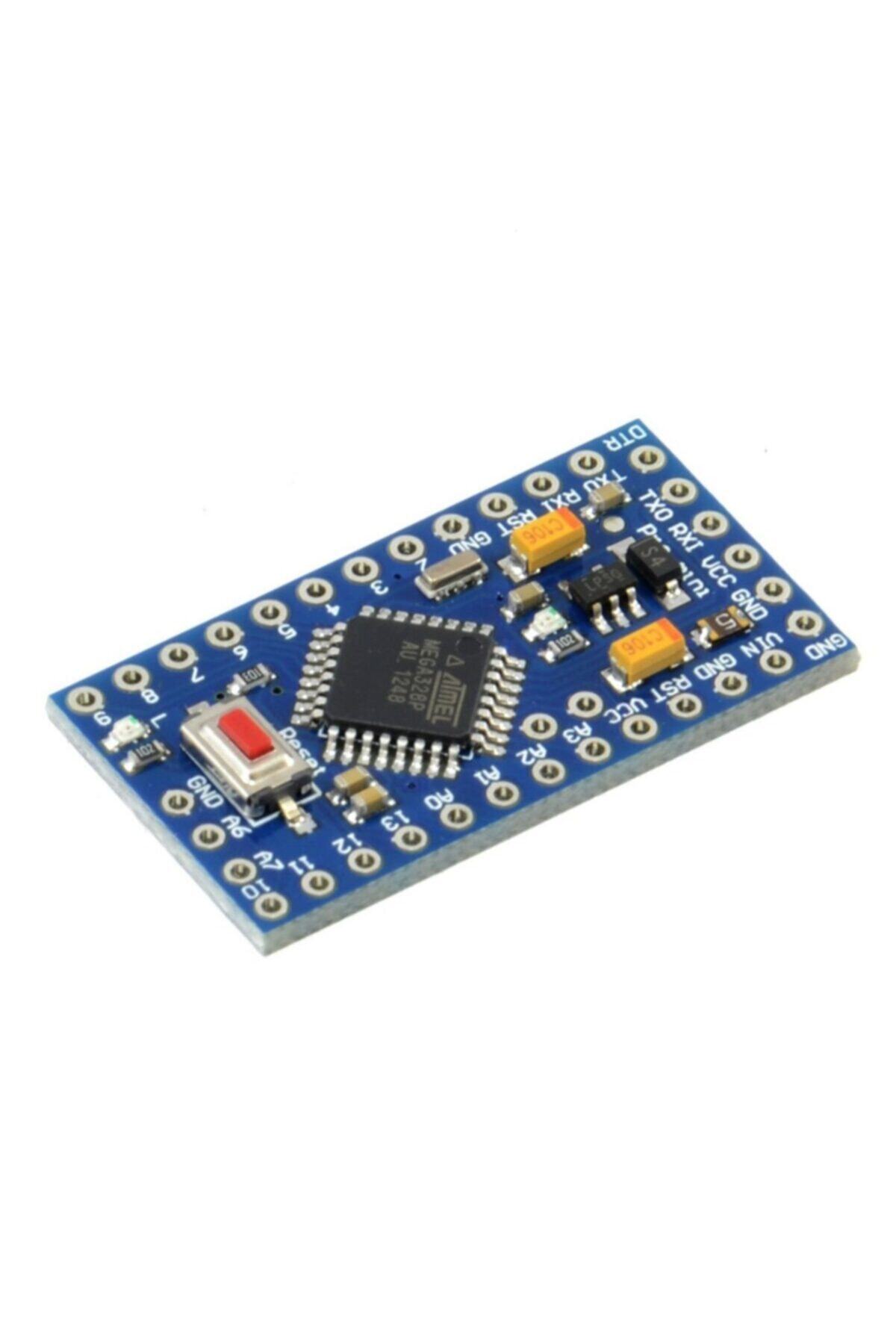

Arduino Pro Mini 5V 16MHz ATmega328P Klon Geliştirme Kartı

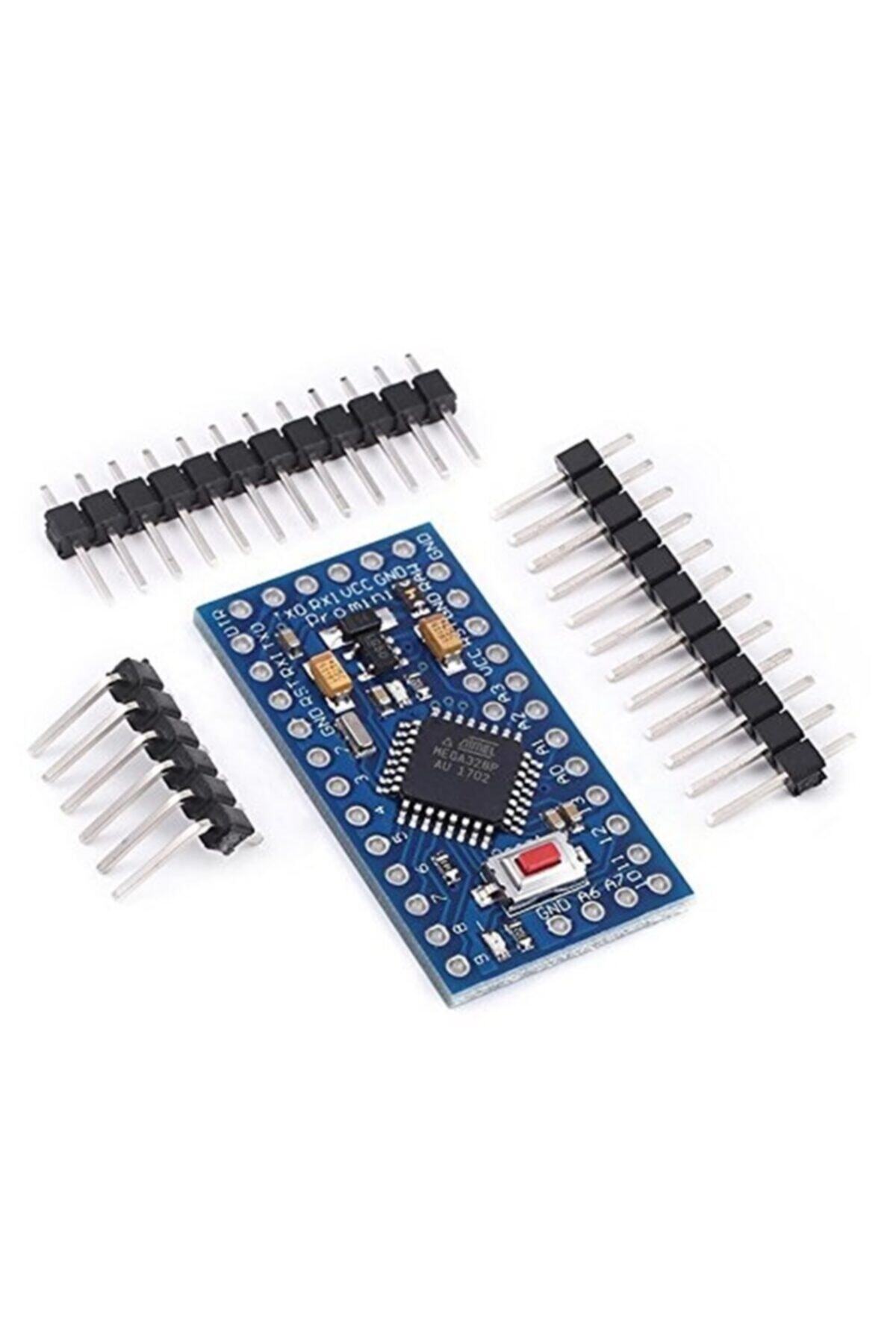

Arduino Pro Mini 5V 16MHz, USB soketi bulunmayan, ATmega328P tabanlı kompakt bir geliştirme kartıdır. Lehimlenebilir pin başlıkları veya özel PCB üzerinden projeye entegre edilebilir. Arduino IDE ile programlanır; kod yüklemek için 3,3/5 V lojik seviyesine uygun harici USB-seri dönüştürücü gerekir. Küçük robotlar, sensör düğümleri, eğitim devreleri ve yer kısıtlı özel tasarımlar için kullanılabilir.
Teknik özellikler
• Mikrodenetleyici: ATmega328P, 8-bit AVR
• Mantık/besleme sürümü: 5 V
• Saat frekansı: 16 MHz
• Dijital I/O: 14 pin
• PWM: 6 pin (D3, D5, D6, D9, D10, D11)
• Analog giriş: 8 kanal, 10-bit ADC; A6 ve A7 yalnızca analog giriş olarak kullanılabilir
• Bellek: 32 KB Flash, 2 KB SRAM, 1 KB EEPROM
• Donanımsal haberleşme: UART, SPI ve I²C
• USB: Kart üzerinde USB soketi veya USB-seri dönüştürücü yoktur
• Kart boyutu: Yaklaşık 33 × 18 mm; PCB revizyonuna göre küçük fark olabilir

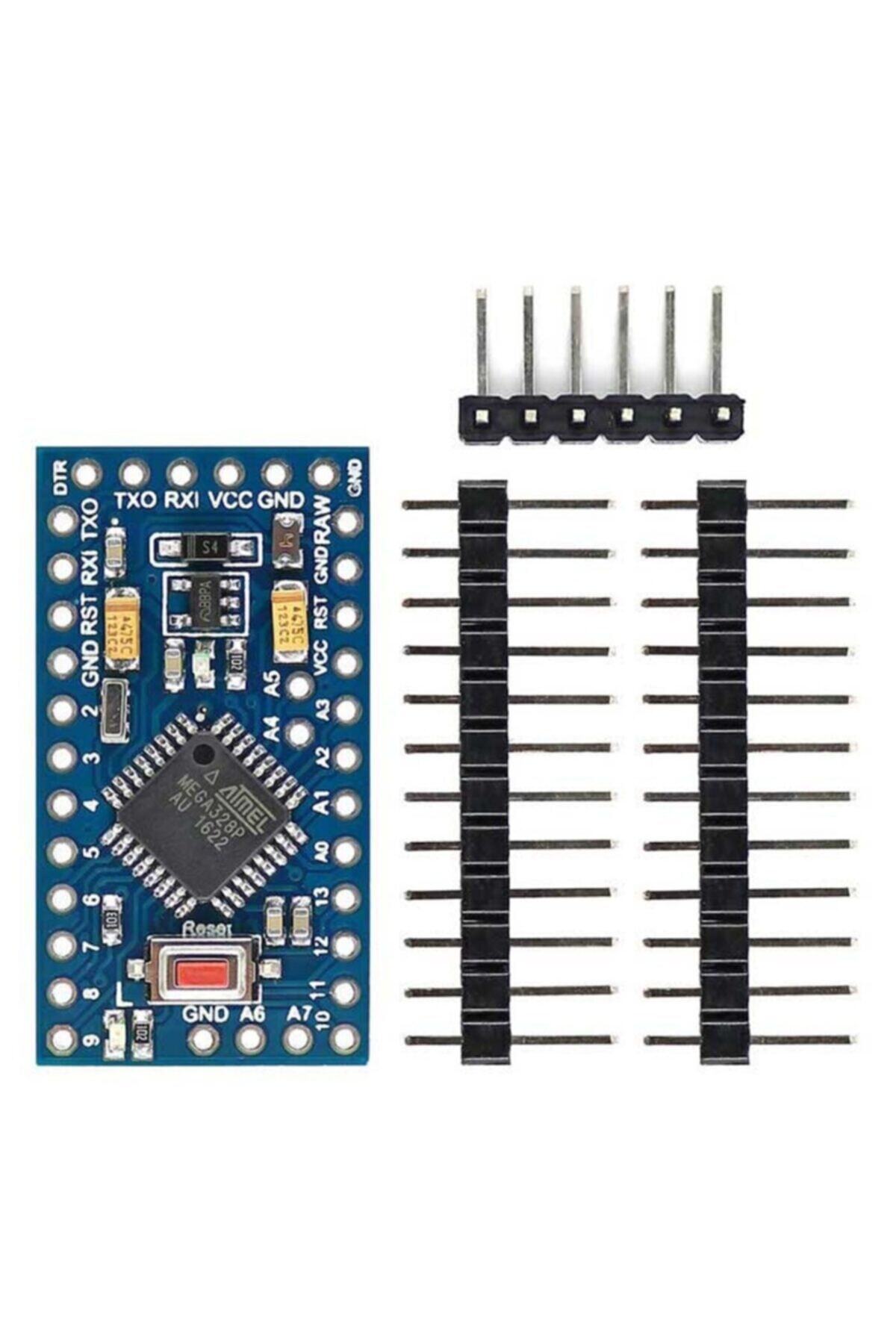

Pin bağlantıları
UART için D0 RX ve D1 TX kullanılır. I²C hattı A4 SDA ve A5 SCL üzerindedir. SPI pinleri D10 SS, D11 MOSI, D12 MISO ve D13 SCK’dir. Kartı bağlarken pin isimlerini kart baskısı ve pinout ile karşılaştırın; pin sırası kopya üreticilerinde değişebilir.
Programlama ve kullanım
Harici USB-seri dönüştürücünün GND, TX, RX, VCC ve varsa DTR uçlarını karta eşleyin. Dönüştürücü TX’i kart RX’e, dönüştürücü RX’i kart TX’e bağlanır; GND ortak olmalıdır. Kart 5 V lojik seviyelidir; dönüştürücü lojik seviyesini kart sürümüyle eşleştirin. Arduino IDE’de Pro Mini 5V/16MHz kart seçeneğini belirleyip doğru port ve işlemci/bootloader ayarıyla yükleme yapın.
Dijital pinler düşük akımlı lojik I/O içindir; motor, röle bobini ve yüksek akımlı LED’leri doğrudan sürmeyin. Kart üzerinde USB bulunmadığından USB kablosuyla doğrudan bilgisayara bağlanmaz. Harici besleme veya RAW pininin kabul edeceği gerilim, karttaki regülatör ve PCB sürümüne bağlıdır; regülatör işareti doğrulanmadan VIN aralığı varsaymayın. 5 V pinine regülesiz yüksek gerilim uygulamayın.
