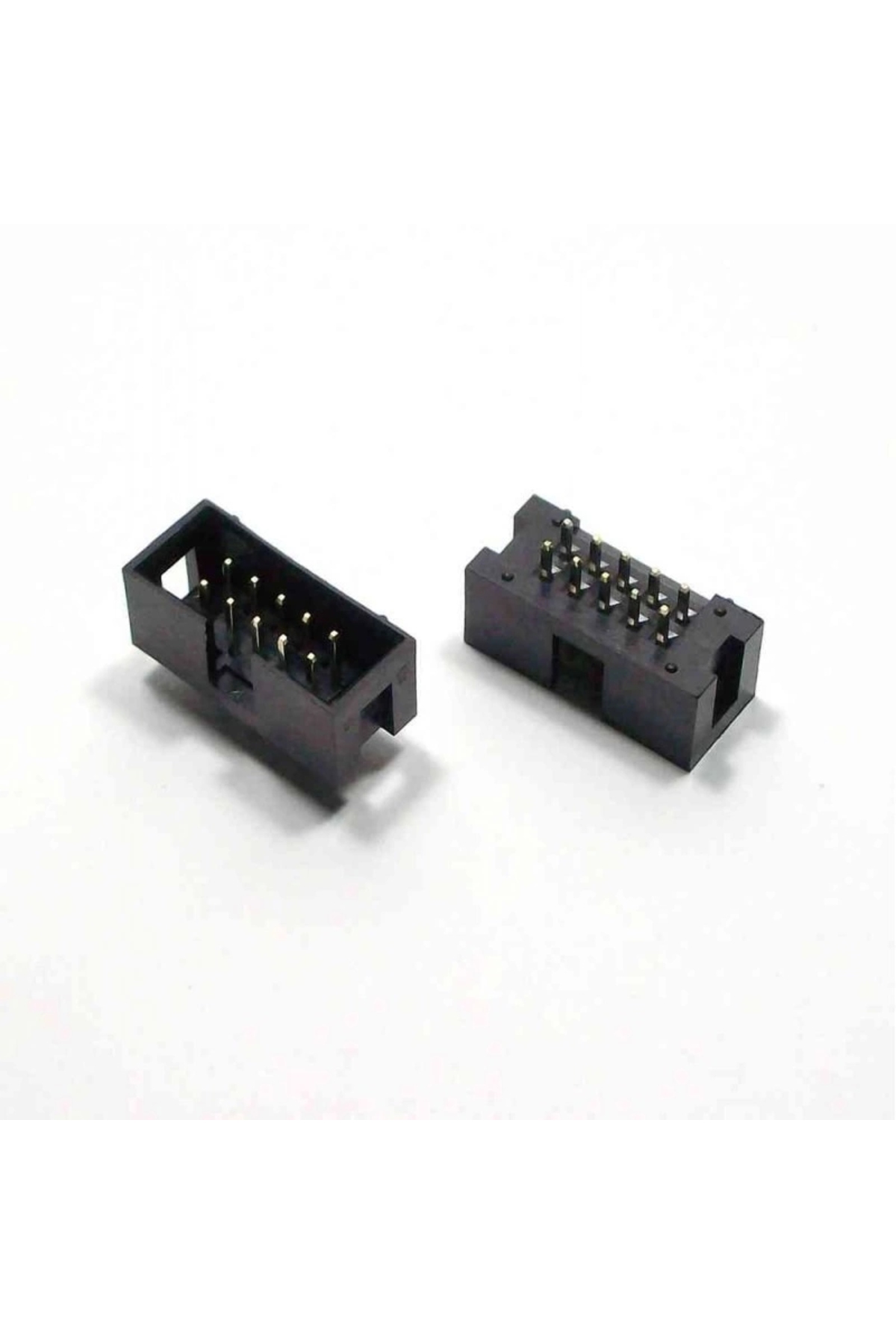

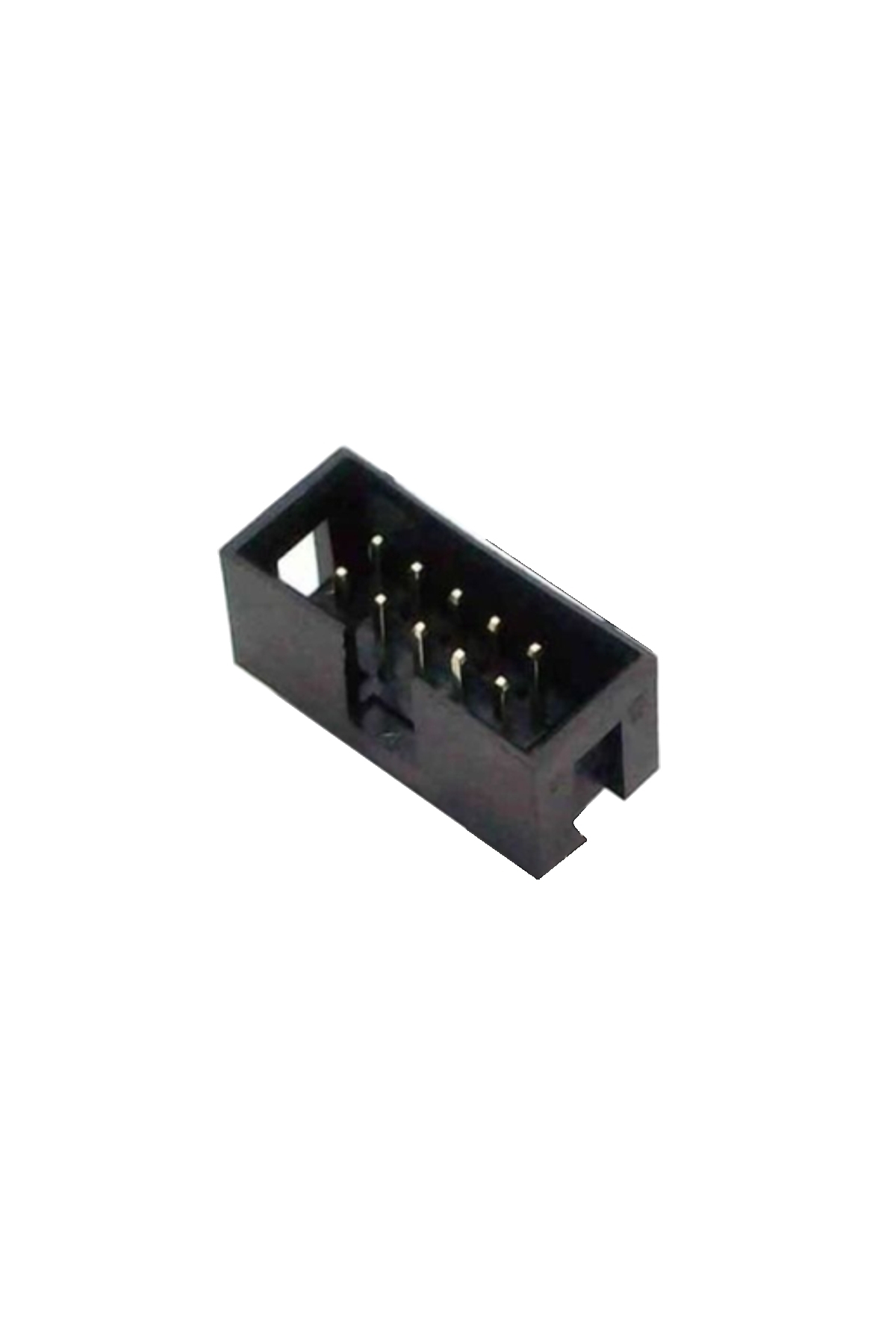

2x5 Pin Kutu Tipi Erkek IDC Header 2,54 mm Düz

2x5 pin kutu tipi erkek header, baskı devre ile IDC dişi kablo soketi arasında anahtarlı bağlantı oluşturur. Çevreleyen plastik gövde, uygun dişi konnektörün doğru yönde yerleşmesine yardımcı olur. Programlama, sinyal aktarımı ve kartlar arası bağlantılarda kullanılabilir.

Bu parça PCB’ye lehimlenen erkek başlıktır. Şerit kabloya bastırılarak takılan dişi IDC soketten farklı montaj yöntemine sahiptir.

Teknik özellikler

• Pin sayısı: 10; 2 × 5 düzen.

• Pin merkez aralığı: 2,54 mm.

• Yapı: kutu gövdeli, anahtarlı erkek header.

• Bacak yönü: düz, 180° PCB tipi.

• Montaj: delik içi lehimleme.

• Eş parça: uygun anahtar yönündeki 2×5 dişi IDC soket.

Bağlantı ve kullanım

• Kart üzerindeki pin 1 işaretini ve kutunun anahtar boşluğunu devre şemasına göre yerleştirin.

• Başlığı karta dik oturtup önce bir köşeyi lehimleyin. Hizayı kontrol ettikten sonra diğer bacakları lehimleyin.

• Dişi kablo soketini anahtar yönünde takın. Enerji vermeden önce kablonun uçtan uca pin eşleşmesini ölçün.

Dikkat edilmesi gerekenler

• Anahtarlı gövde, devrenin her koşulda doğru pin diziliminde olduğu anlamına gelmez. Farklı programlama standartlarının güç ve sinyal yerleri değişebilir.

• Ters takmayı zorlayarak gövdeyi kırmayın. Kesin üretici belgesi olmadan kontak başına yüksek akım değeri kullanmayın.
