USB Type-C Dişi Soket 4 Pin PCB Adaptör Kartı

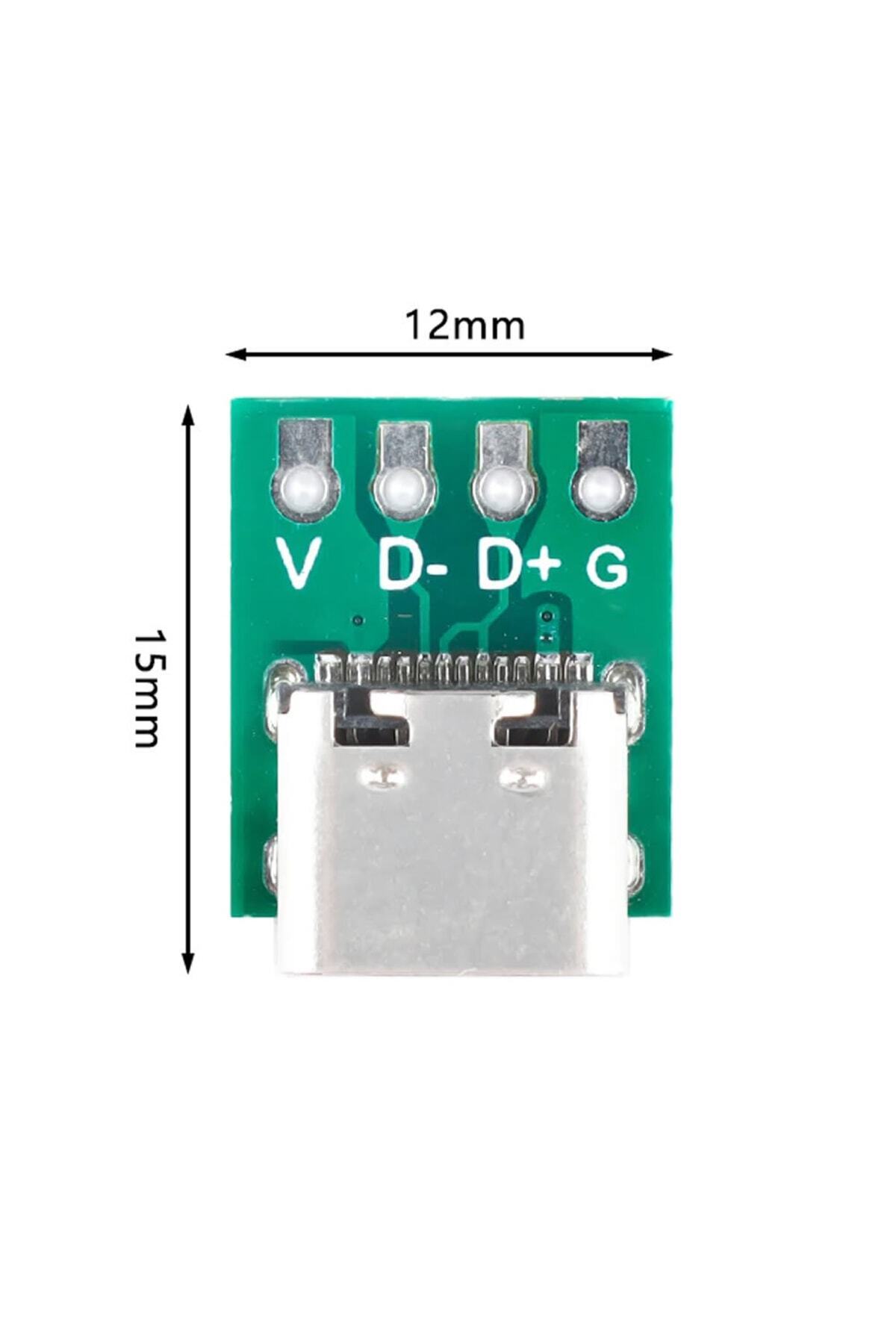

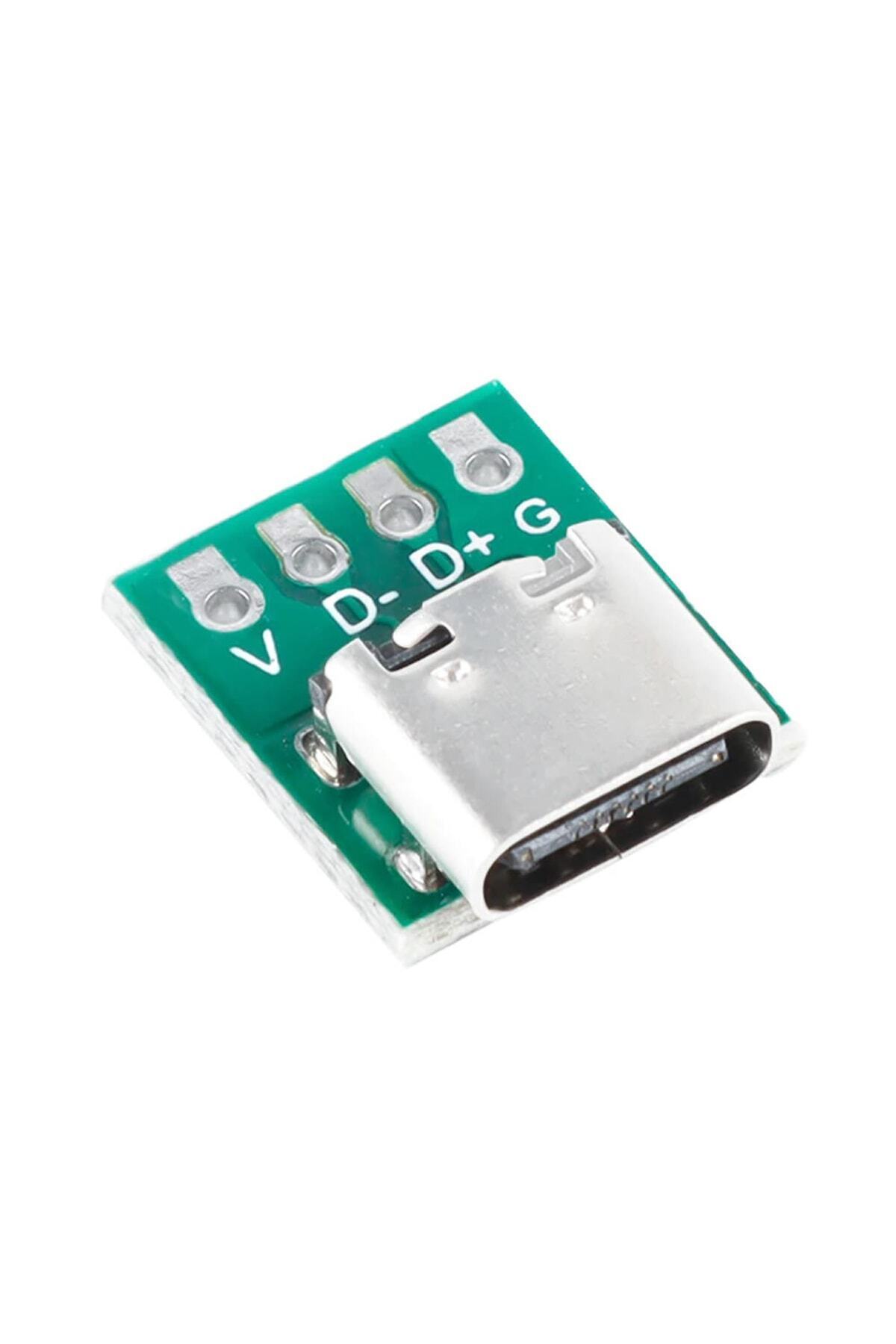

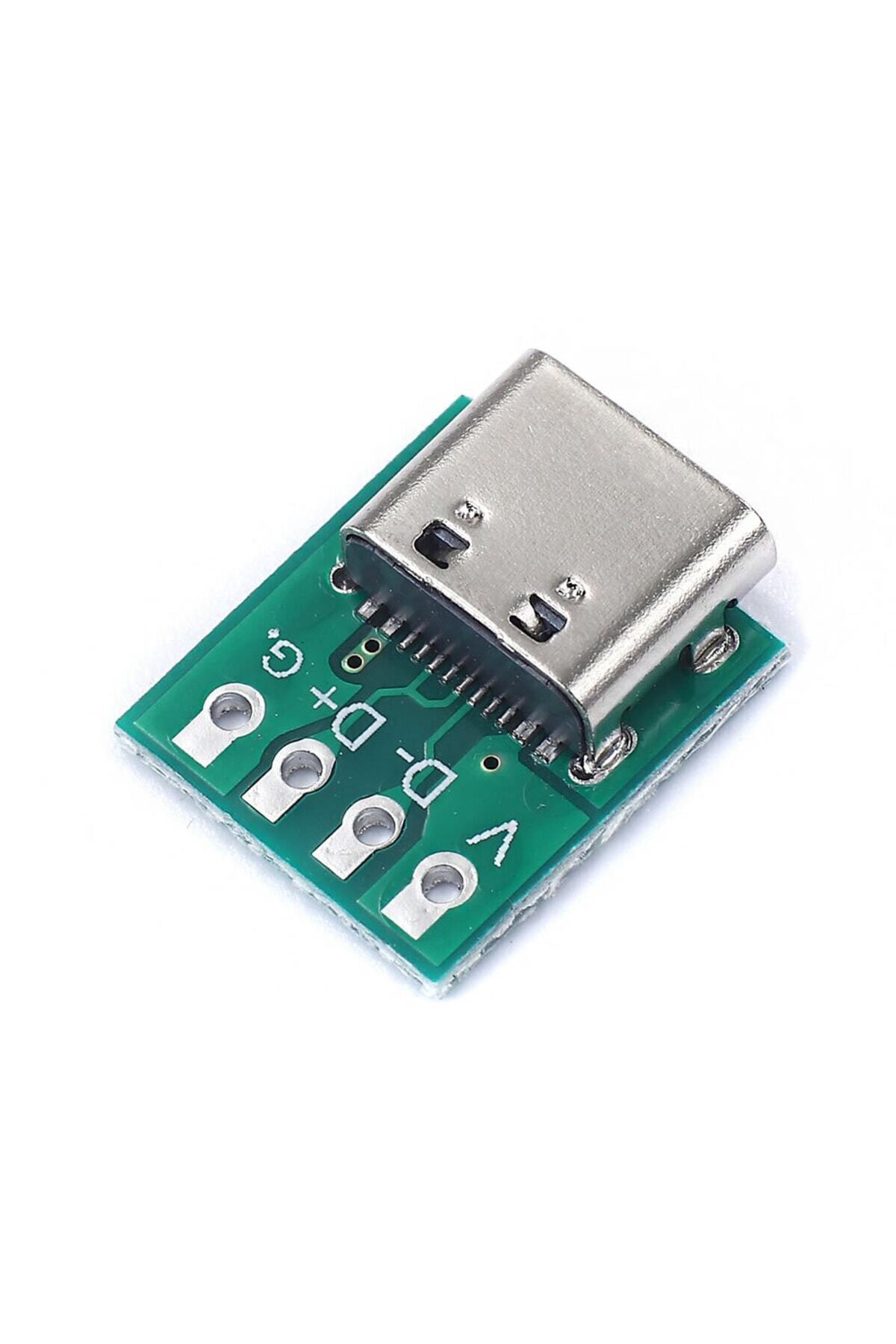

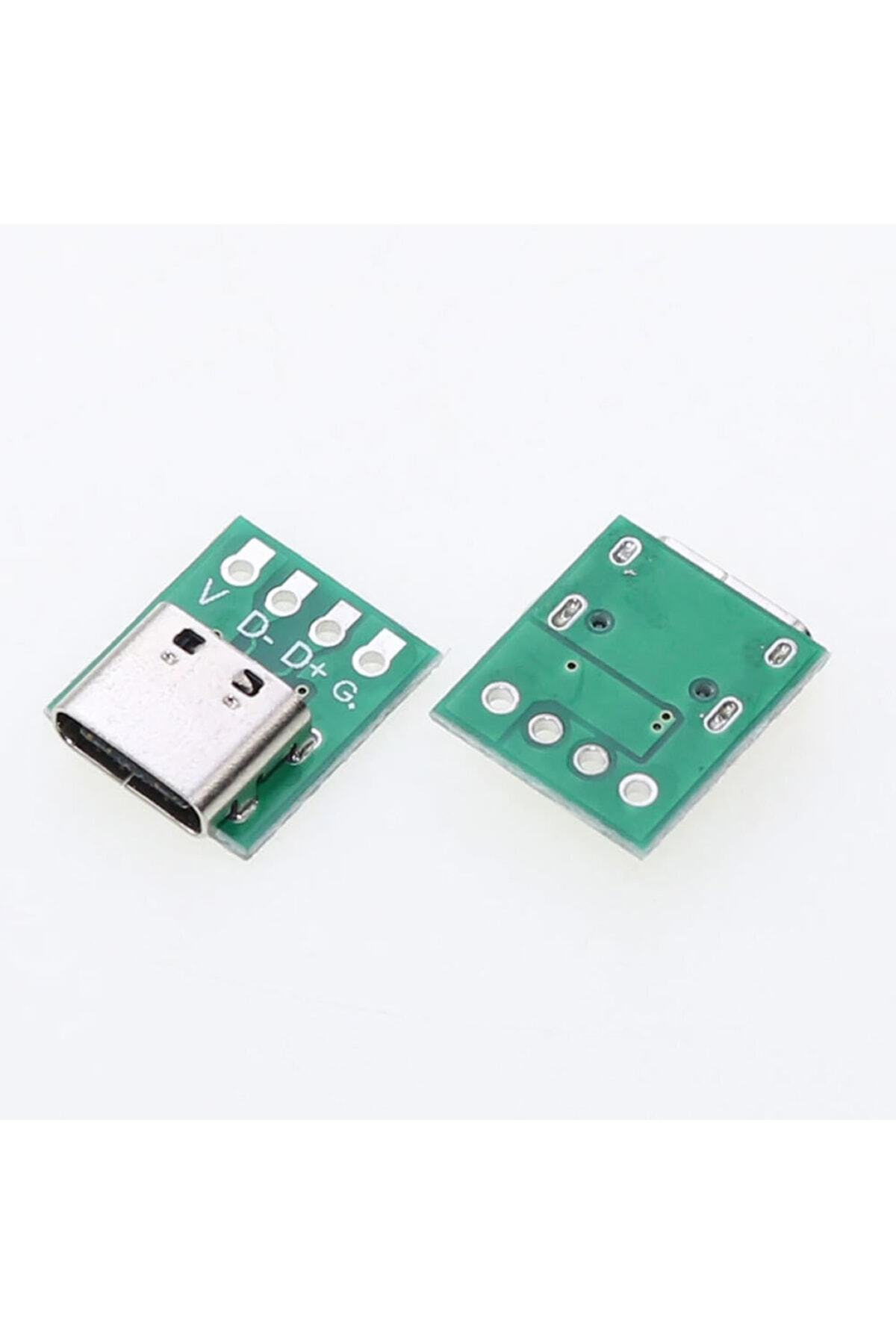

USB Type-C 4 pin adaptör kartı, küçük Type-C soketin güç ve USB veri hatlarını erişilebilir lehim noktalarına taşır. Fotoğraftaki kart üzerinde V, D−, D+ ve G işaretleri bulunur. Kablo bağlantısı, prototip geliştirme ve USB hatlarını başka bir karta taşıma uygulamalarında kullanılabilir.

Kart bir USB–seri dönüştürücü değildir. D+ ve D− hatlarından UART TX/RX sinyali üretmez; USB haberleşmesi için bağlı devrede uygun USB denetleyicisi gerekir. Dört çıkış bulunması, USB Power Delivery veya hızlı şarj desteğini de tek başına sağlamaz.

Teknik özellikler

• Giriş: USB Type-C dişi soket.

• Erişilebilir bağlantılar: V/VBUS, D−, D+ ve G/GND.

• Çıkış biçimi: dört PCB lehim noktası.

• Veri hatları: USB D− ve D+; TTL seri port değildir.

• Gerilim dönüştürme: yok; VBUS hattı soketten aktarılır.

Bağlantı ve kullanım

• Kartı bağlamadan önce lehim noktalarının soketle sürekliliğini ölçün. V ve G hatlarını devrenin güç girişine uygun kutupta bağlayın.

• USB veri bağlantısında D+ ve D− hatlarını doğru eşleştirin; kabloları kısa tutup çiftin geometrisini gereksiz yere bozmayın.

• Type-C kaynaktan güç alma uygulamasında CC1 ve CC2 sonlandırmalarını kontrol edin. İlgili uçlara ayrı 5,1 kΩ Rd dirençleri bulunan uygun alıcı tasarımı gerekir.

Dikkat edilmesi gerekenler

• Fotoğrafta CC dirençleri doğrulanamadığından USB-C–USB-C kabloyla kendiliğinden güç alacağı garanti edilmez.

• PD görüşmesi olmadan 9/12/20 V çıkış varsaymayın. Bu küçük kart için doğrulanmış yüksek akım veya veri hızı garantisi bulunmuyor.
