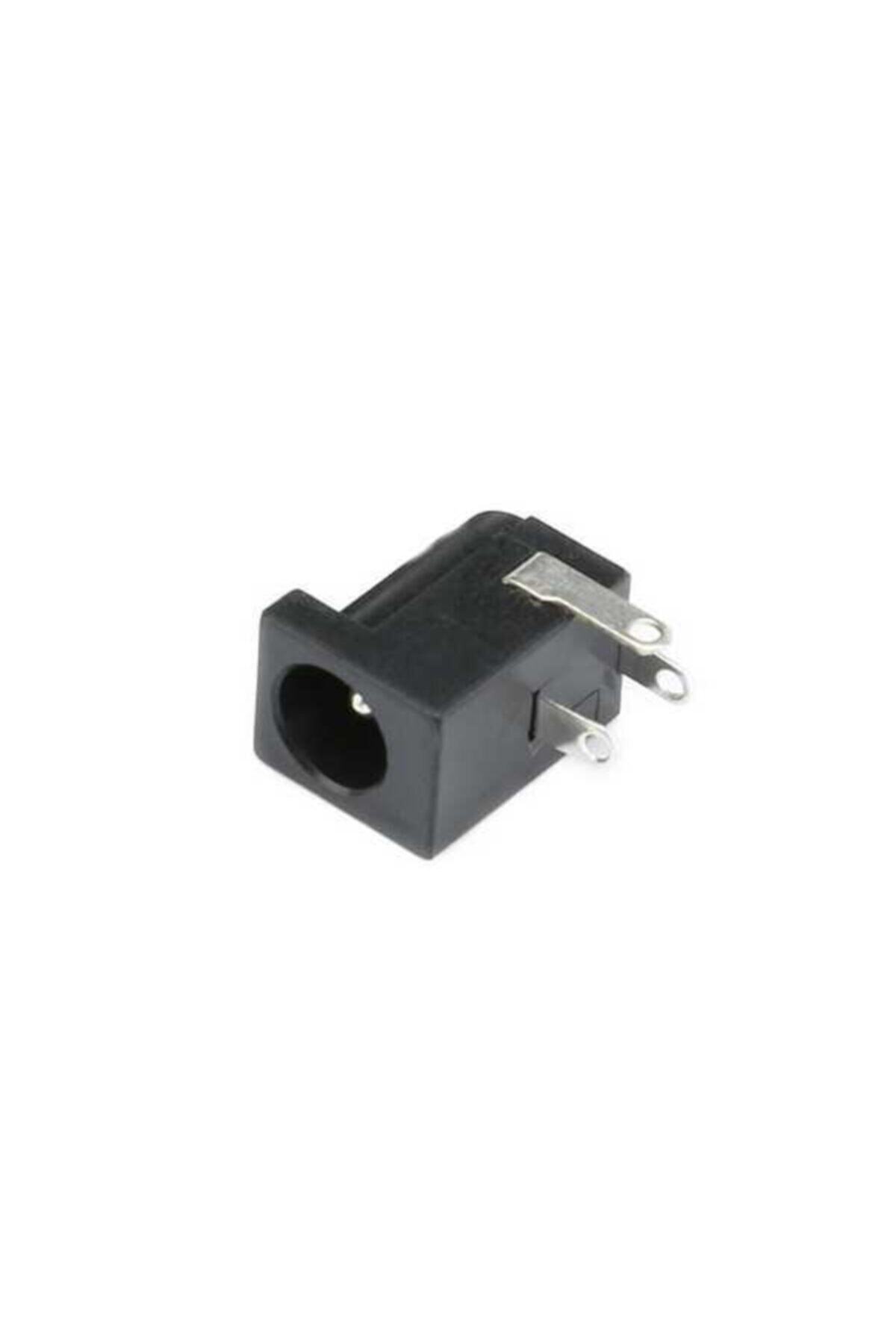

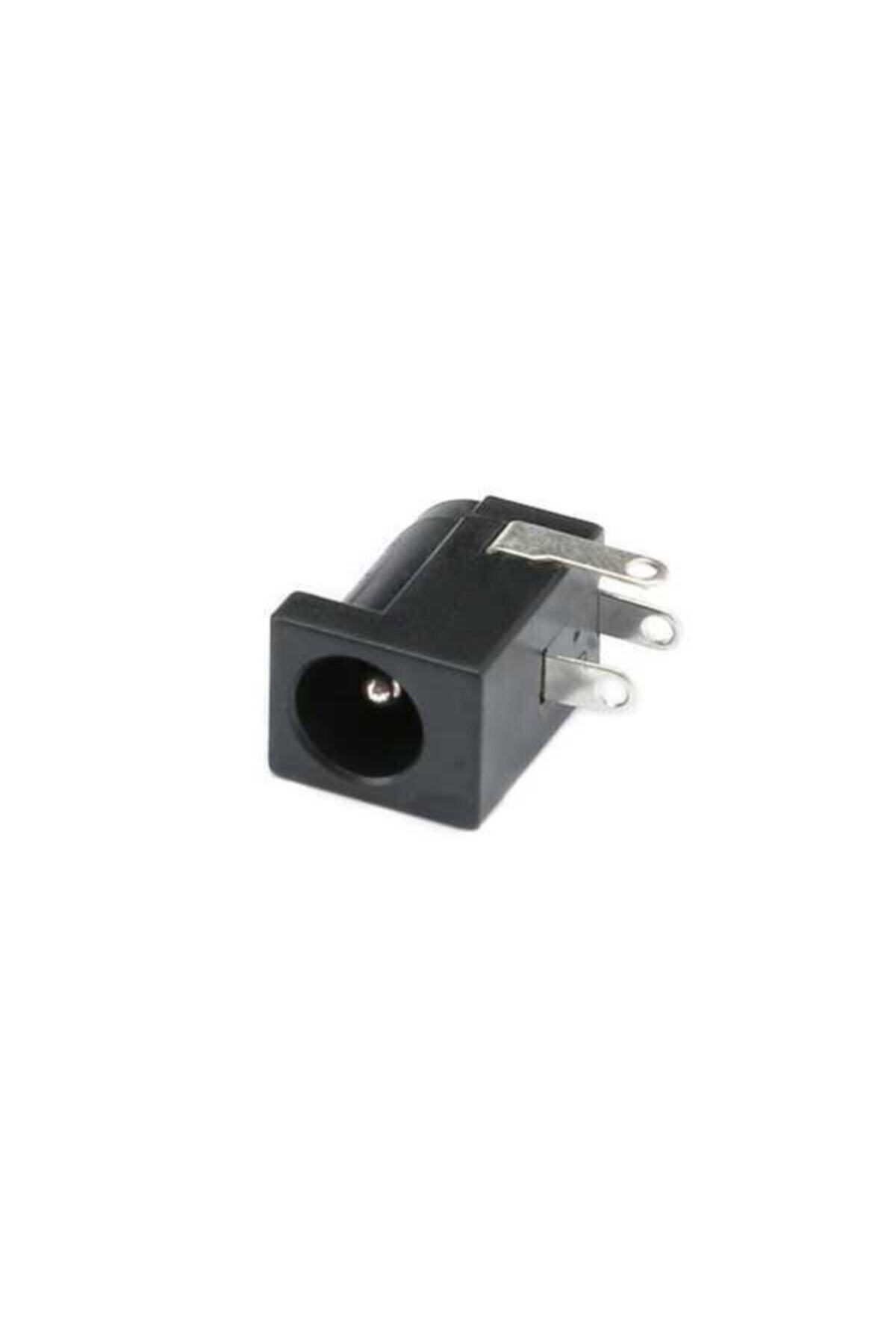

DC005 PCB tipi dişi DC jak, harici adaptör bağlantısını doğrudan elektronik karta almak için kullanılır. 5,5 mm dış ve 2,1 mm iç çaplı erkek DC fişlerle eşleşir. Bacakları baskı devreye lehimlenerek sabitlenir.
Üç terminalli yapıda iki güç kontağının yanında fiş takıldığında durumu değişen bir anahtarlama kontağı bulunur. Bu terminal, uygun tasarımda pil ile adaptör bağlantısının yönetilmesine yardımcı olabilir; üç bacağın tamamı birbirine bağlı değildir.
Teknik özellikler
Model sınıfı: DC005.
Uyumlu fiş: 5,5 × 2,1 mm DC erkek jak.
Montaj: PCB üzerine delik içi lehimleme.
Elektriksel yapı: merkez kontak, dış kontak ve anahtarlama kontağı.
İşlev: pasif güç bağlantısı; çıkış gerilimi üretmez.
Bağlantı ve kullanım

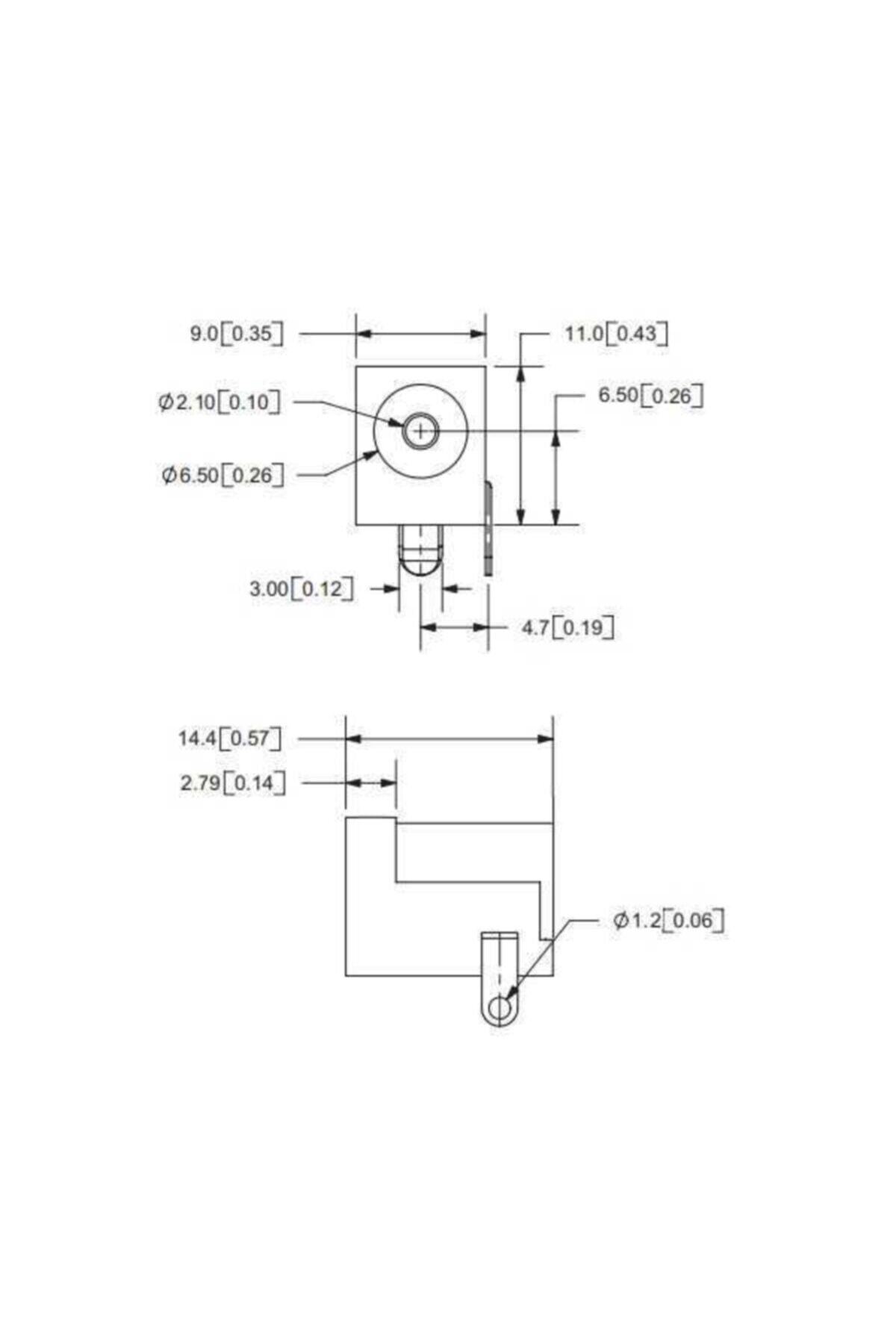

Montajdan önce gövde ve bacak aralıklarını kartın ayak iziyle karşılaştırın.
Fiş yokken ve takılıyken multimetreyle süreklilik ölçün. Güç uçlarını ve açılıp kapanan kontağı belirleyerek şemaya bağlayın.
Lehim sonrası kısa devre kontrolü yapın. Merkez ve dış kontak kutuplamasını adaptörünüzle birlikte doğrulayın.
Dikkat edilmesi gerekenler
Üçüncü bacak yalnızca mekanik destek veya ikinci bir eksi uç olarak kabul edilmemelidir.
Farklı üreticilerin gerilim, akım ve ayak izi değerlerini birbirine taşımayın. Yüksek akım gerektiren uygulamalarda stok parçanın veri belgesini ve sıcaklık artışını kontrol edin.
