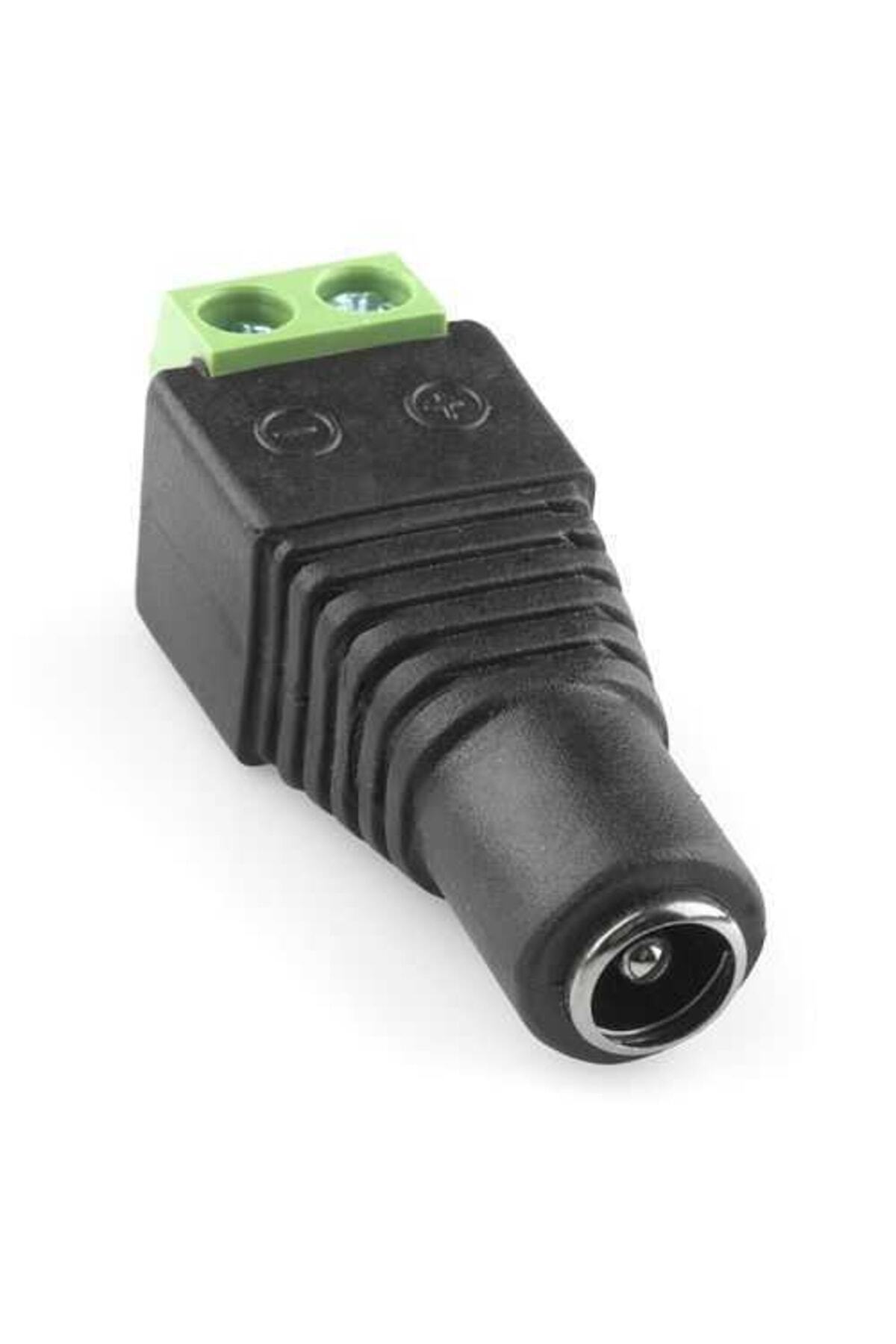

Klemensli DC jak erkek dişi seti, 5,5 mm dış ve 2,1 mm iç çaplı DC güç bağlantılarının kabloya lehim yapmadan aktarılmasını sağlar. Vidalı terminaller, kablonun sökülüp yeniden bağlanmasını kolaylaştırır. LED aydınlatma, düşük gerilimli elektronik ve adaptör bağlantılarında değerlendirilebilir.
Erkek ve dişi uç birbirine uygun geometridedir. Bununla birlikte aynı dış çapa sahip 2,5 mm iç çaplı jaklar farklıdır; yalnızca 5,5 mm dış ölçüsüne bakarak uyum kabul edilmemelidir.
Teknik özellikler
Konnektör ölçüsü: 5,5 × 2,1 mm DC barrel jak.

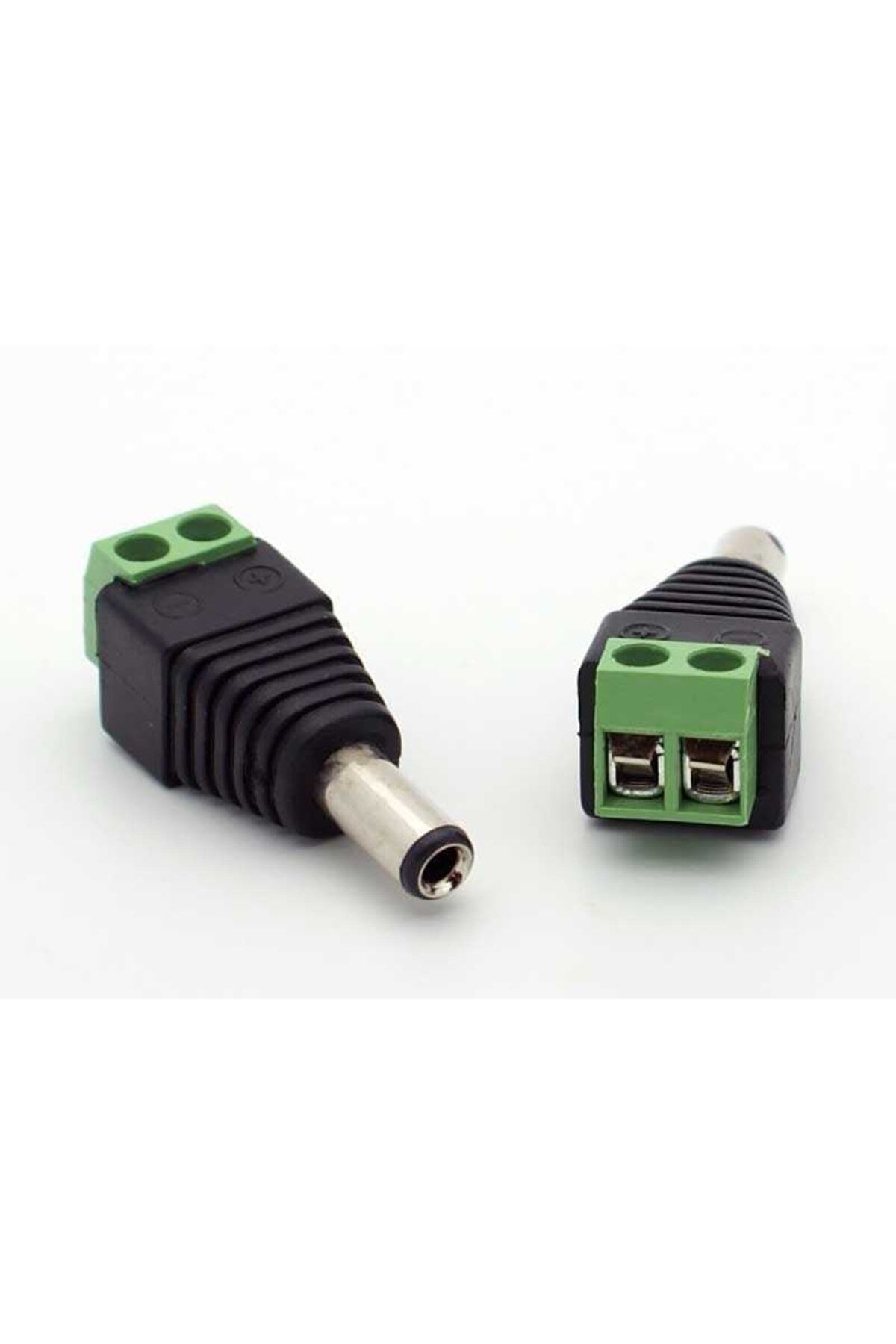

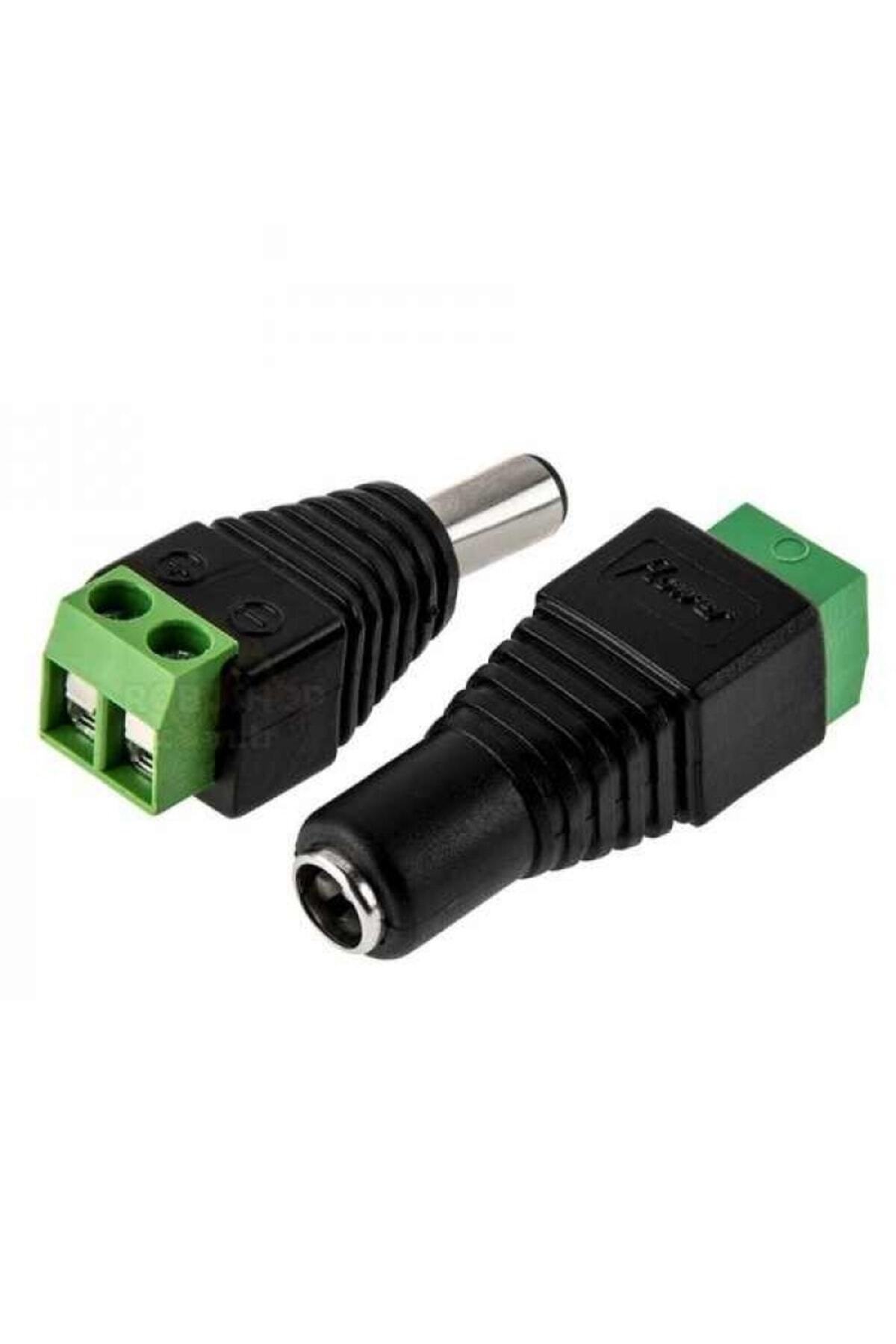

Uç türleri: erkek ve dişi.
Kablo bağlantısı: iki kutuplu vidalı klemens.
İşlev: pasif elektrik bağlantısı; gerilim dönüştürme veya regülasyon yapmaz.
Kutuplama: +/− işaretleri ve süreklilik ölçümüyle doğrulanır.
Bağlantı ve kullanım
Gücü kapatın. Kabloyu yalnızca terminal içinde kalacak kadar soyun; çok telli kabloda uygun yüksük kullanın.
Artı ve eksi hatlarını gövdedeki işaretlere göre bağlayın. Dışarıda açık tel kalmadığını ve vidaların kabloyu tuttuğunu kontrol edin.
Adaptör takılmadan önce iç ve dış kontak ile klemensler arasındaki sürekliliği ölçün. İlk kullanımda bağlantının yük altında ısınmadığını kontrol edin.
Dikkat edilmesi gerekenler
Klemensli gövdeye genel bir yüksek akım kapasitesi atanamaz; kablo kesiti, temas direnci ve stok konnektörün değeri belirleyicidir.
Şebeke bağlantısı için kullanmayın. İç ucun pozitif olduğunu ölçmeden varsaymayın; ters kutup bağlı cihaza zarar verebilir.
