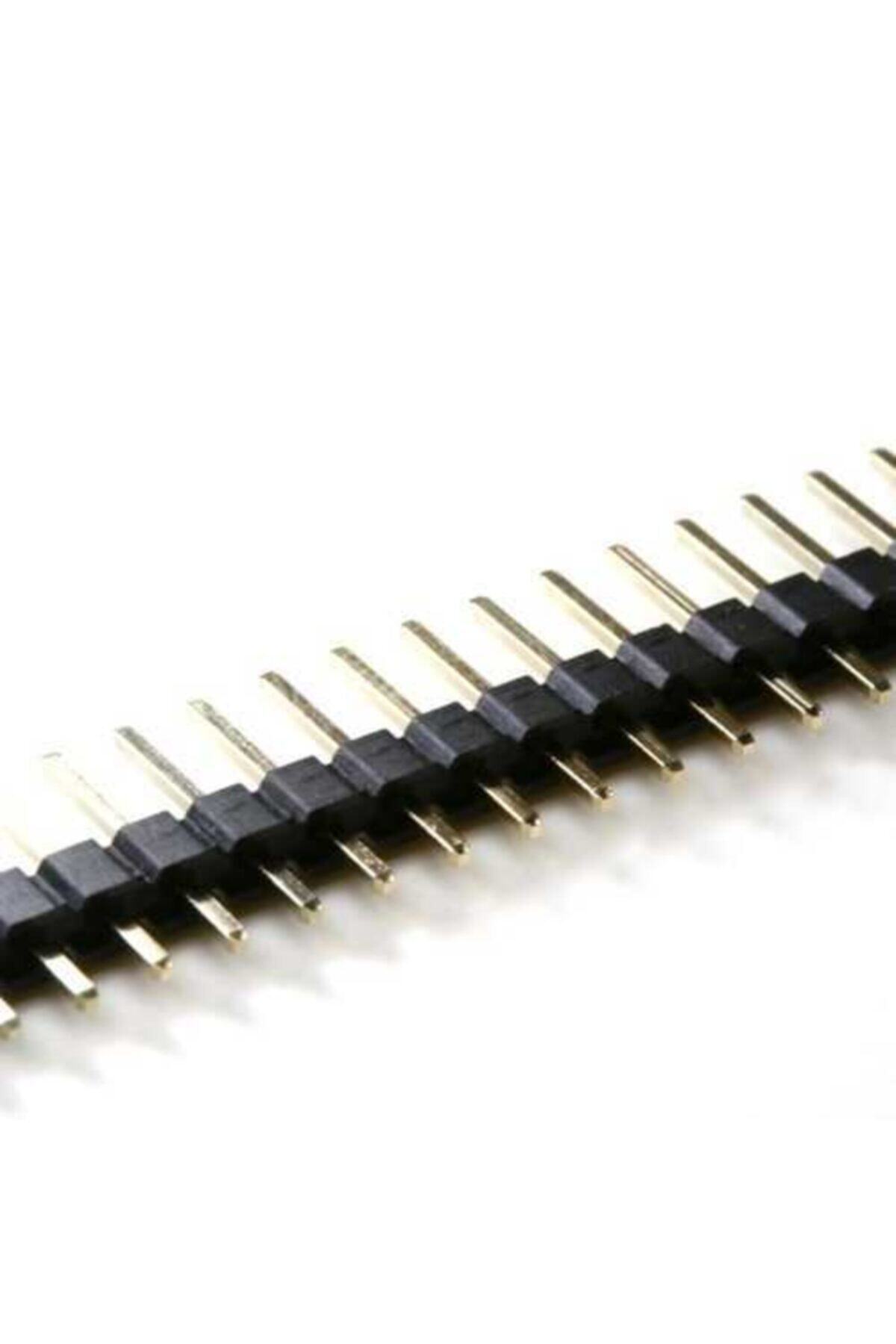

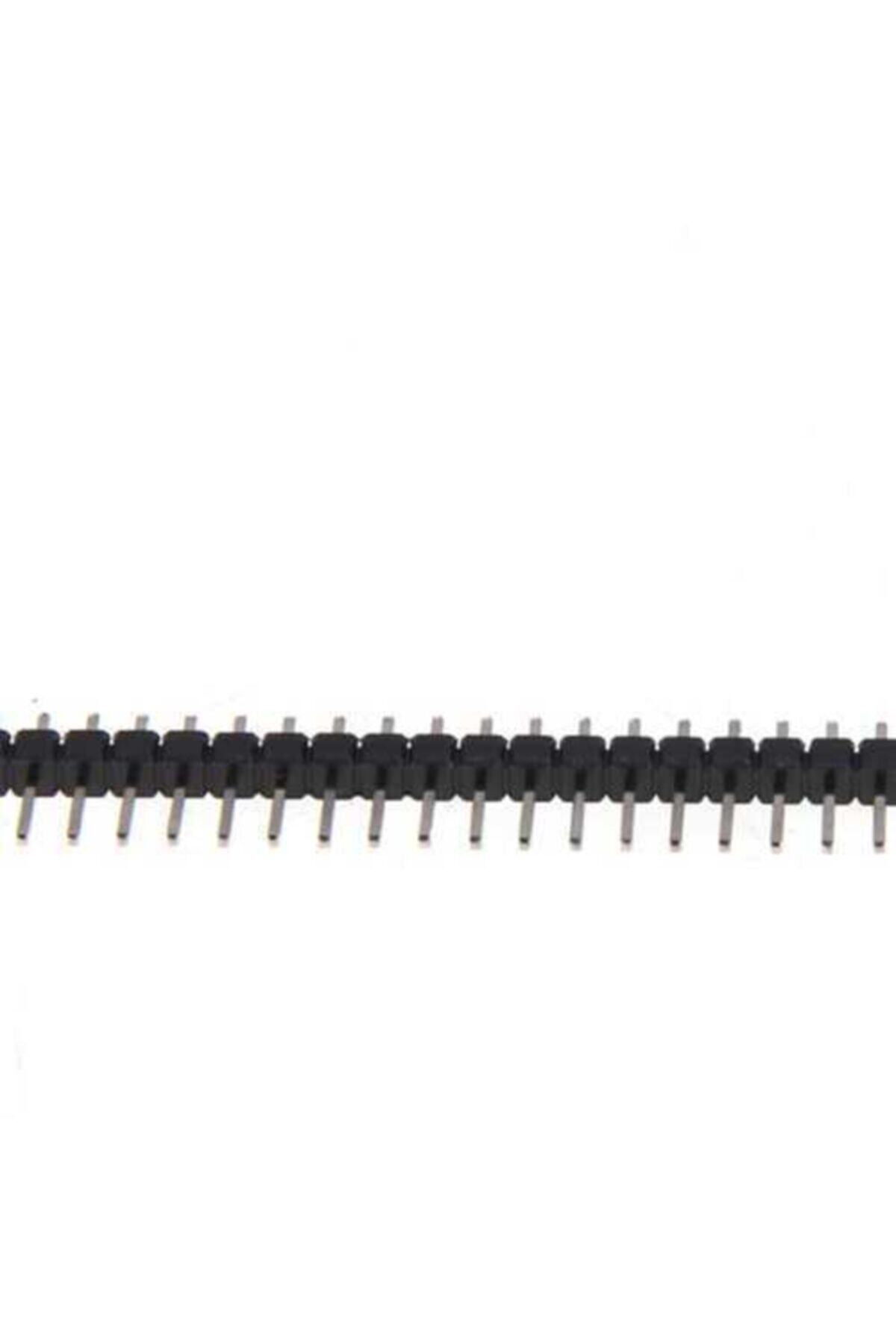

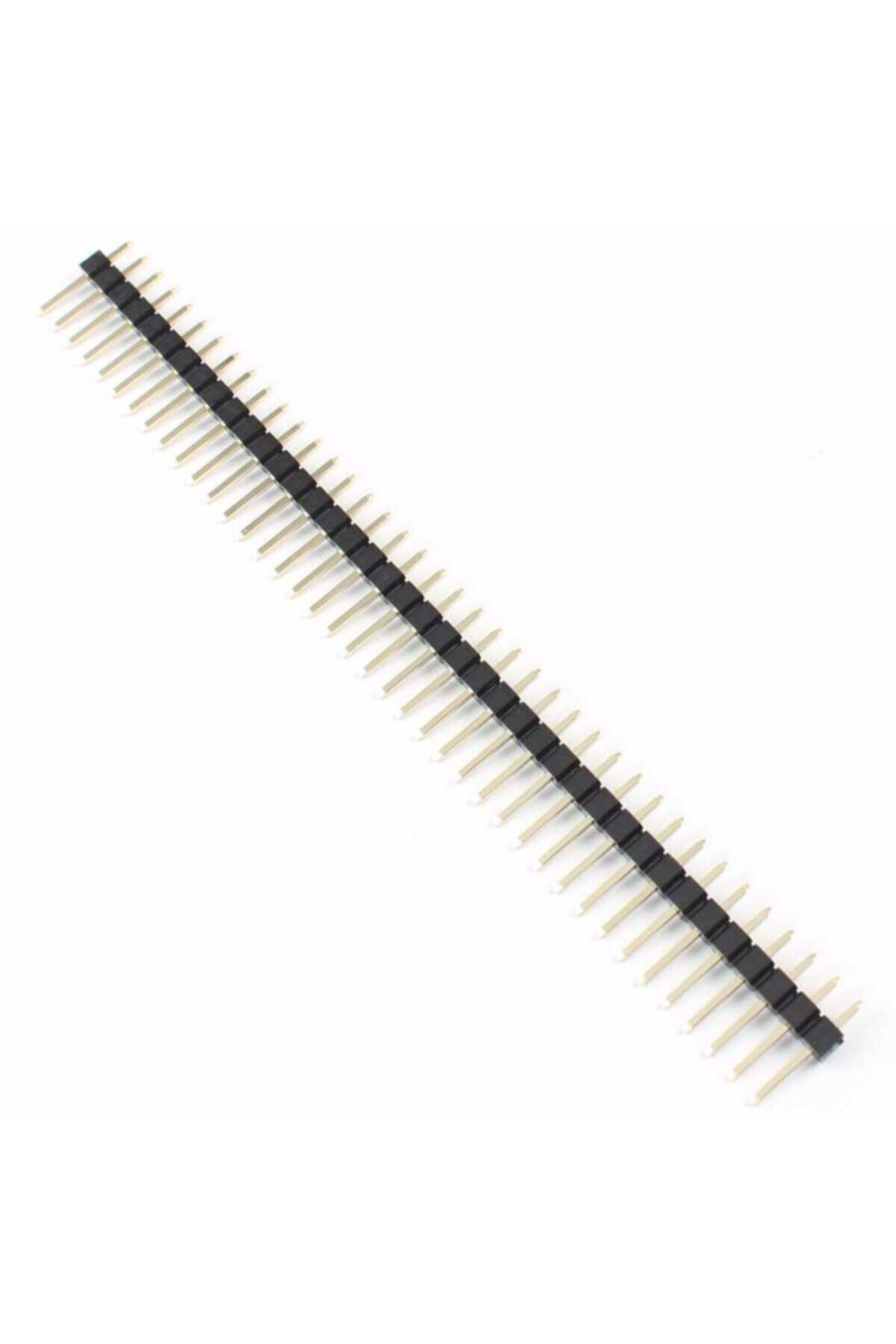

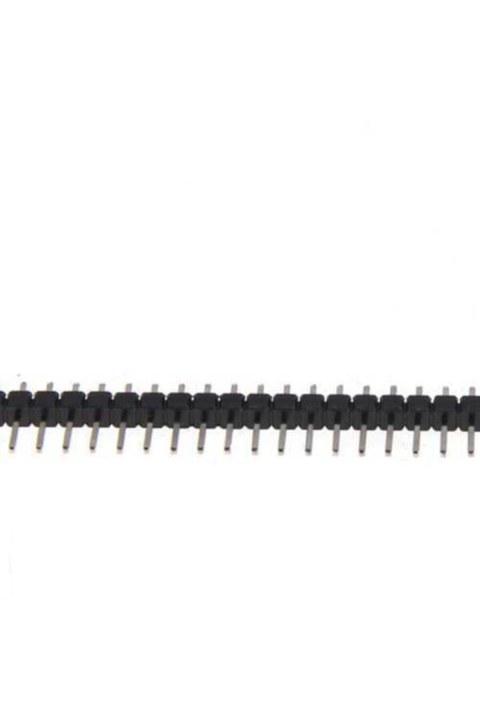

1x40 Erkek Header 2,54 mm 180 Derece

Düz erkek header, elektronik kartların güç ve sinyal uçlarını standart pin sırasına dönüştürür. Dişi jumper kablo ve uygun dişi headerlarla bağlantı kurulabilir. Tek sıra yapısı modül kenarlarına ve 2,54 mm aralıklı PCB deliklerine yerleştirilir.

Teknik özellikler

• Sıra ve temas sayısı: 1 × 40.

• Temas türü: erkek.

• Pin merkezleri arası mesafe: 2,54 mm.

• Yapı: 180 derece düz PCB bağlantısı.

• Montaj: bacaklar PCB deliklerinden geçirilip lehimlenir.

Bağlantı ve kullanım

• PCB delik merkezlerini ve karşı konnektörün pin aralığını kontrol edin. Pin sayısı aynı olsa bile 2,00 mm ve 2,54 mm ürünler birbirine uymaz.

• Önce bir bacağı lehimleyin, hizayı düzeltin ve kalan bacakları lehimleyin. Isıyı gereğinden uzun uygulamayın.

• Daha az pin gerekiyorsa plastik ara bölmeden uygun yan keskiyle ayırın. Kesimden önce pin sayısını işaretleyin ve parçanın devreye uygun yönde kaldığını kontrol edin.

Dikkat edilmesi gerekenler

• Bu konnektörün güç ve sinyal pin görevlerini devre tasarımı belirler; konnektörün kendisinde sabit VCC/GND sırası yoktur.

• Üretici serisi belirtilmeyen header için belirli akım, gerilim, kontak kaplama kalınlığı veya sıcaklık sınırı garanti edilmez. Yüksek akım bağlantılarında uygun belgeli güç konnektörü kullanın.
