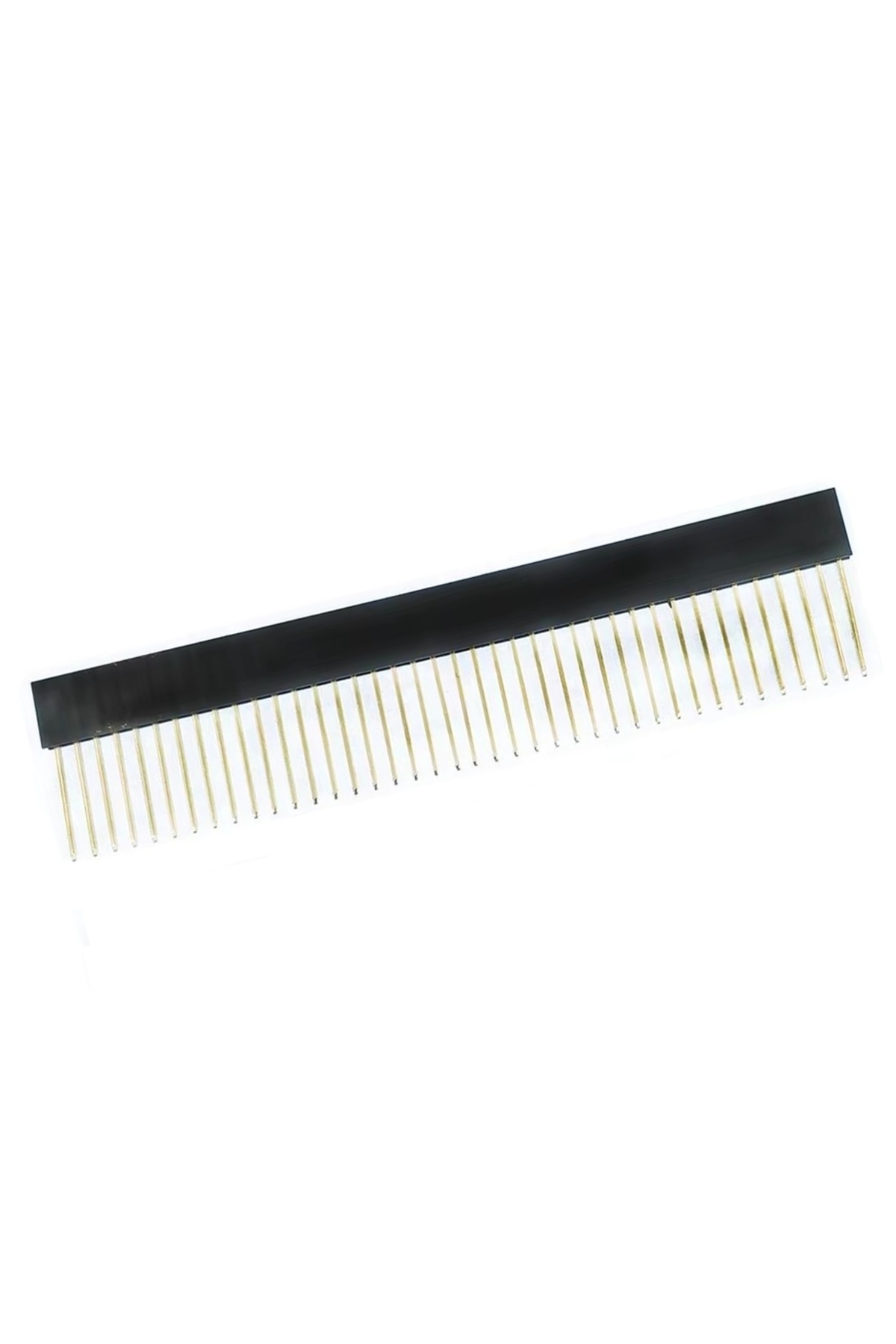

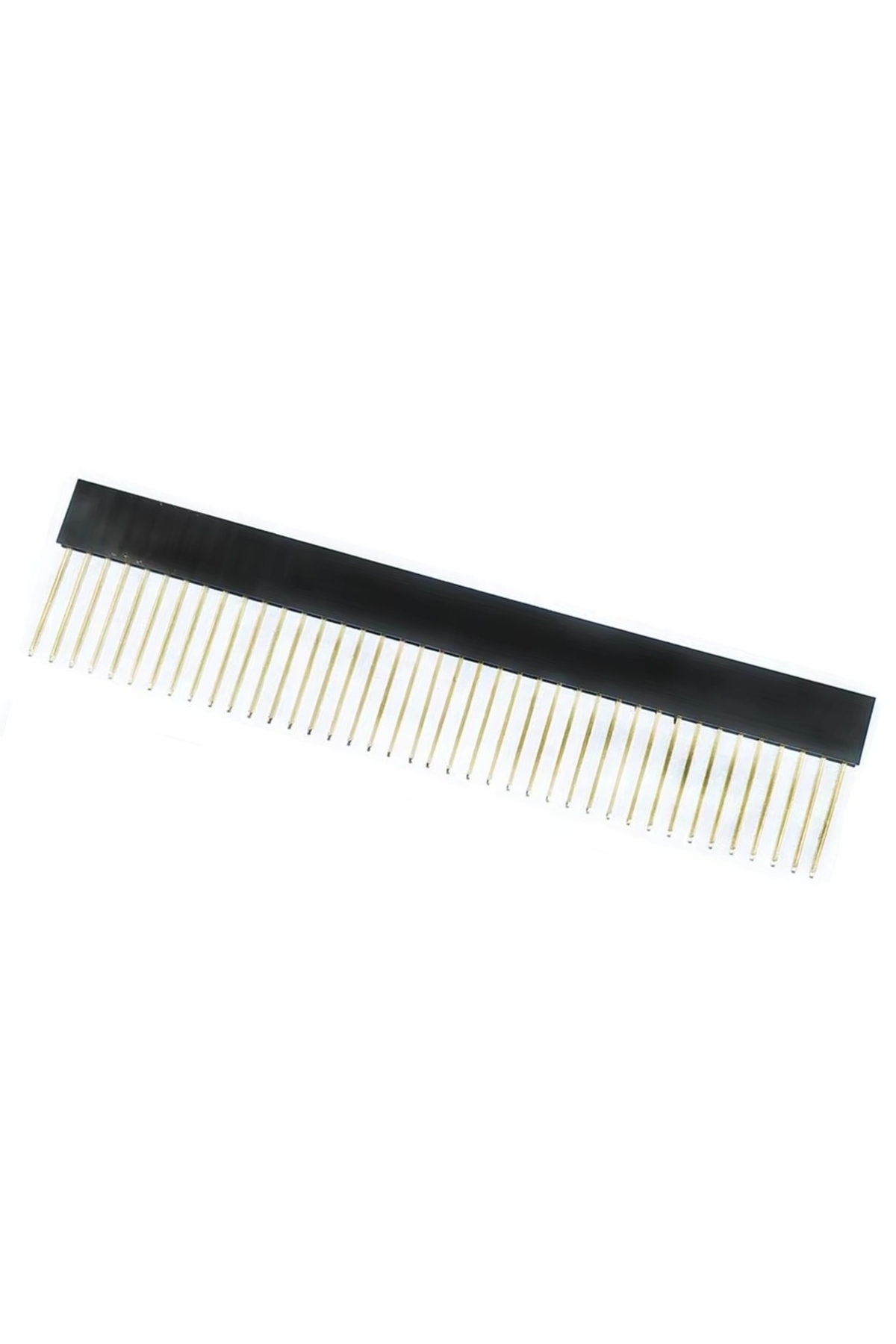

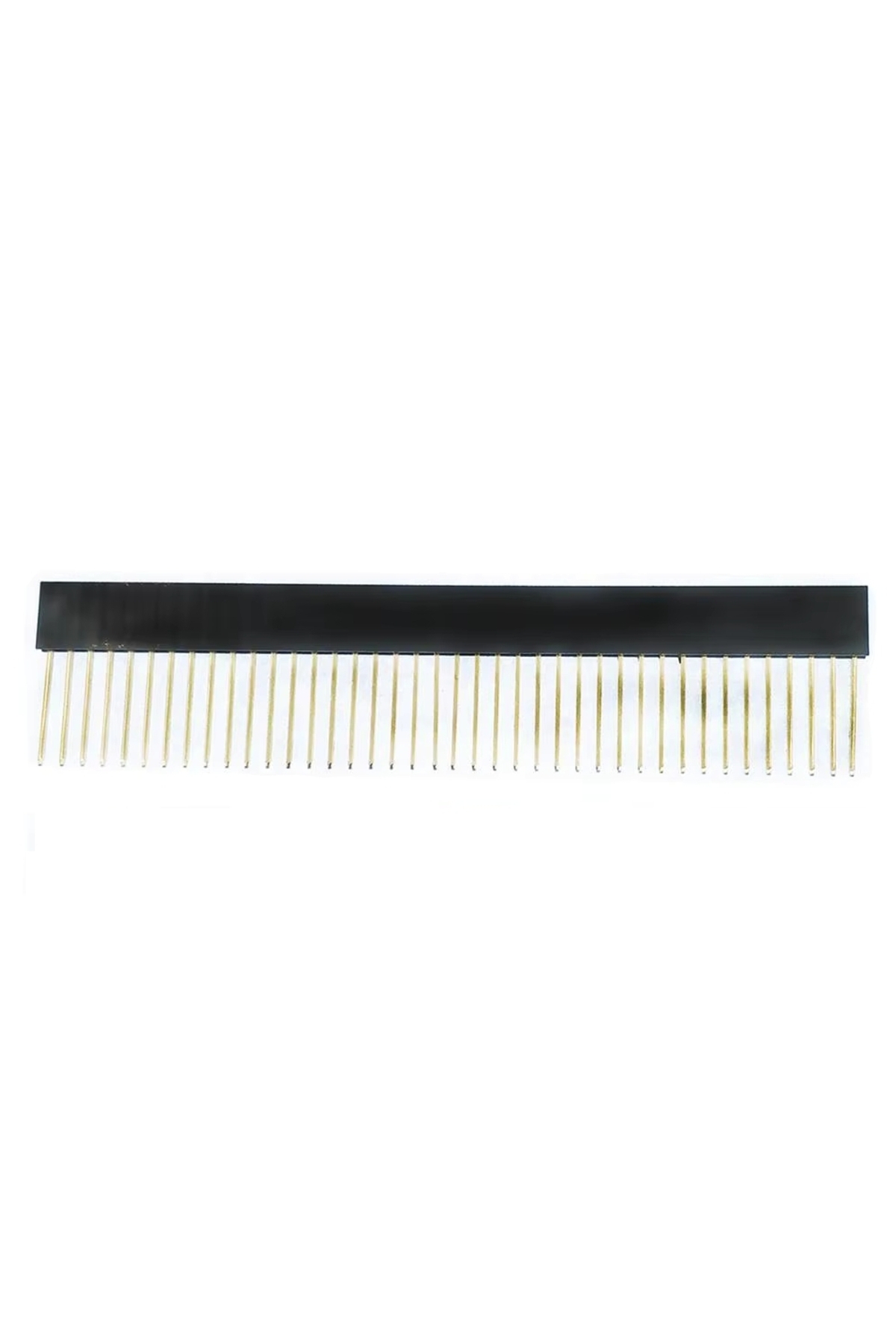

Uzun bacaklı dişi header, soket tarafını korurken lehim tarafında daha uzun pin erişimi sağlar. Katlı kart düzenleri, yükseltilmiş modüller ve standart kısa pinlerin yetişmediği montajlarda kullanılabilir. Uzun bacak yapısı kartlar arasında mesafe bırakılmasını kolaylaştırır.
Teknik özellikler
Sıra ve temas sayısı: 1 × 40.
Temas türü: dişi.
Pin merkezleri arası mesafe: 2,54 mm.
Yapı: 180 derece düz PCB bağlantısı.
Montaj: bacaklar PCB deliklerinden geçirilip lehimlenir.
Uzunluk sınıfı: 10,9 mm bacak uzunluğu; plastik gövde yüksekliği değildir.
Bağlantı ve kullanım
PCB delik merkezlerini ve karşı konnektörün pin aralığını kontrol edin. Pin sayısı aynı olsa bile 2,00 mm ve 2,54 mm ürünler birbirine uymaz.
Önce bir bacağı lehimleyin, hizayı düzeltin ve kalan bacakları lehimleyin. Isıyı gereğinden uzun uygulamayın.
Dişi gövdeyi kısaltmak temas yuvasını zedeleyebilir. Kesim yapılacaksa sınırdaki yuvanın kaybını hesaba katın; montaj sonrası gevşek veya hasarlı kontak bırakmayın.
Dikkat edilmesi gerekenler
Bu konnektörün güç ve sinyal pin görevlerini devre tasarımı belirler; konnektörün kendisinde sabit VCC/GND sırası yoktur.
Üretici serisi belirtilmeyen header için belirli akım, gerilim, kontak kaplama kalınlığı veya sıcaklık sınırı garanti edilmez. Yüksek akım bağlantılarında uygun belgeli güç konnektörü kullanın.
