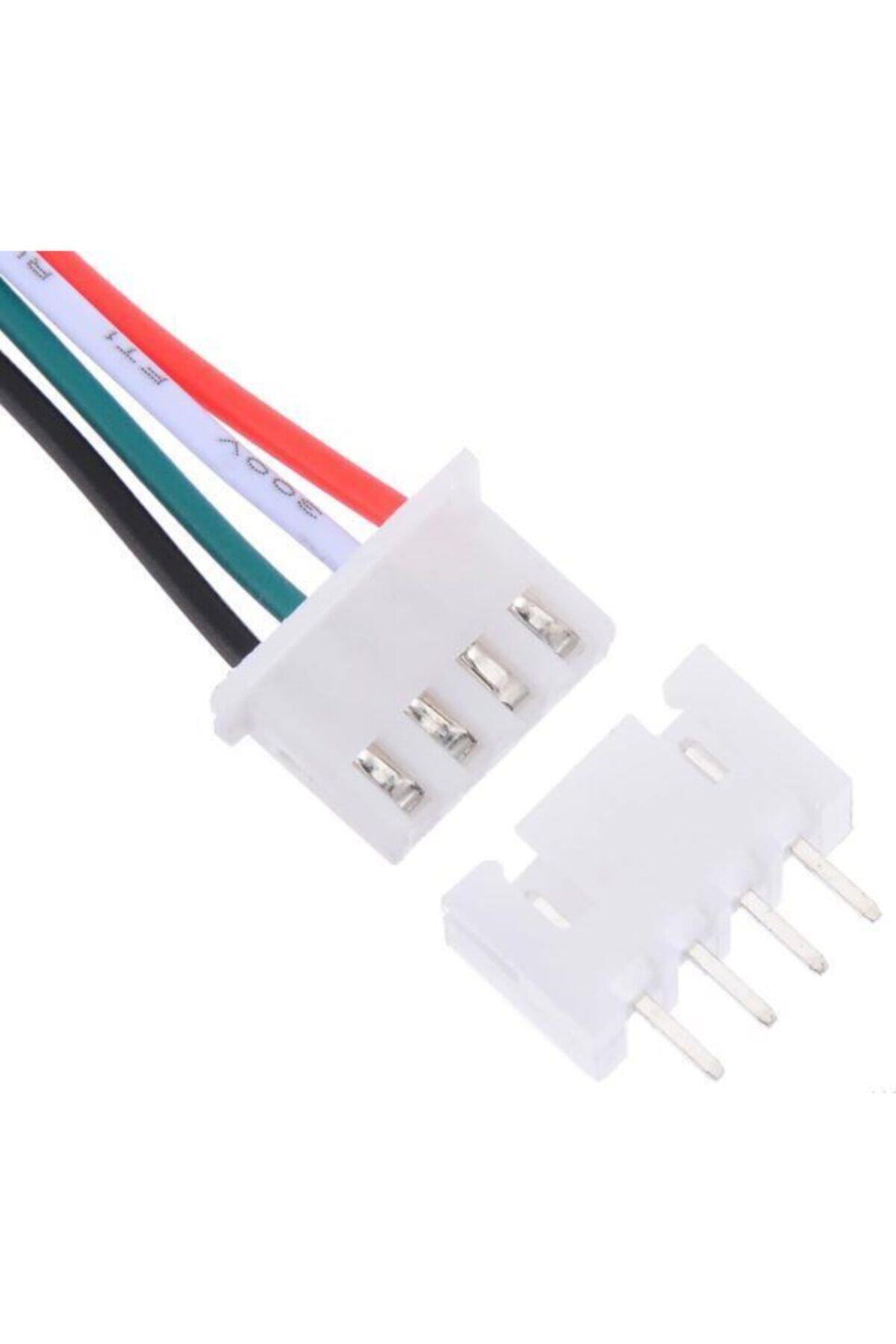

4 pin 2,54 mm kablolu tunik konnektör seti, dört hattı düzenli bir kart bağlantısında birleştirir. Sensör, gösterge ve yardımcı devrelerin ana karta sökülüp takılabilir biçimde bağlanmasında kullanılabilir.
Yönlendirmeli plastik gövde, soketin kendi karşılığına doğru yönde takılmasına yardımcı olur. Bununla birlikte kablo renkleri belirli bir cihaz standardını veya elektriksel pin görevini garanti etmez.
Teknik özellikler
Hat sayısı: 4.
Pin merkez aralığı: 2,54 mm.
Gövde: beyaz/açık renkli yalıtkan soket.

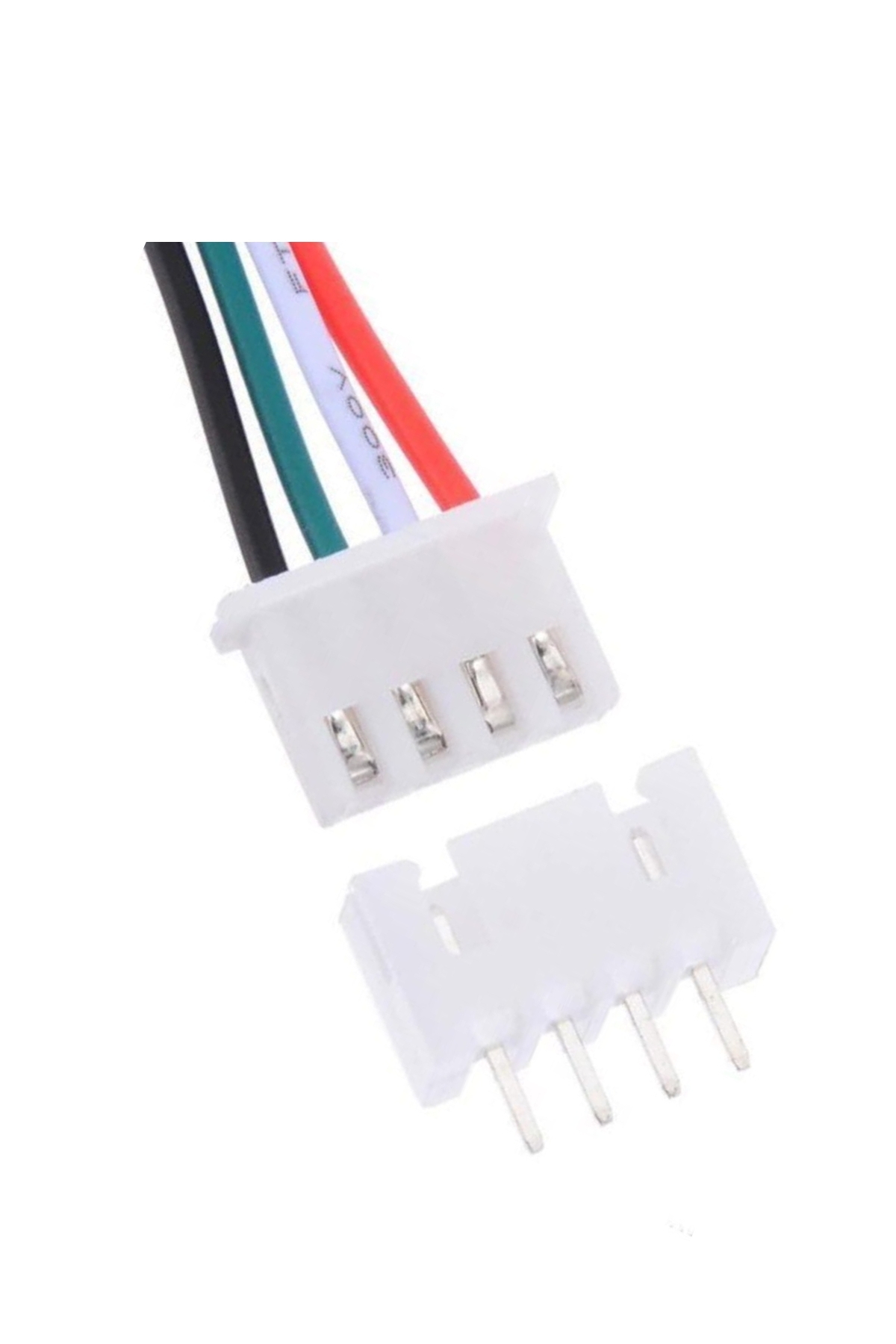

Set yapısı: kablolu soket ve PCB tipi erkek karşılık.
Montaj: karşılık pinleri devre kartına lehimlenir.
İşlev: pasif, sökülebilir kablo-kart bağlantısı.
Bağlantı ve kullanım
PCB tasarımında 2,54 mm pin aralığını esas alın; gövde ölçüsü, pin kalınlığı ve soketin takılma yönünü gerçek parçaya göre kontrol edin. Karşılıkların aynı mekanik yapıda olduğundan emin olun.
Erkek karşılığı PCB’ye dik ve düzgün yerleştirip lehimleyin. Kabloların devre üzerindeki VCC, GND ve sinyal görevlerini ayrı ayrı belirleyin.
İlk enerji vermeden her hattı süreklilik ölçümüyle kontrol edin. Soketi sökmek için kablodan değil plastik gövdeden tutun.
Dikkat edilmesi gerekenler
Aynı pin sayısı mekanik uyumluluk anlamına gelmez. XH, PH, HY ve farklı aralıkta üretilen benzer soketler birbirinin yerine zorlanmamalıdır.
Kablo kesiti, kontak ve ürün serisi doğrulanmadan belirli bir akım/gerilim sınırı kabul etmeyin. Şebeke bağlantısı veya yüksek akımlı yük için kullanmayın.
