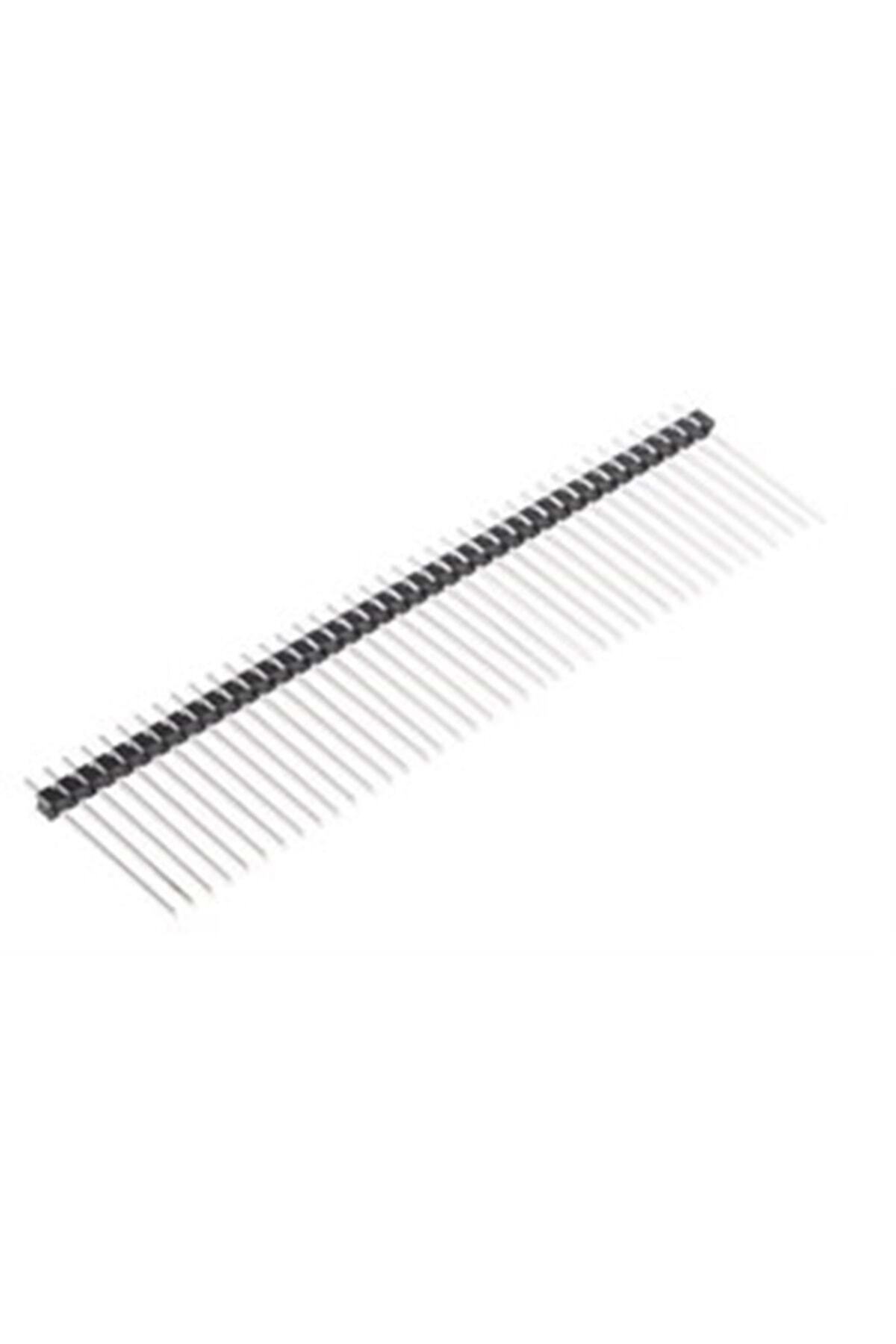

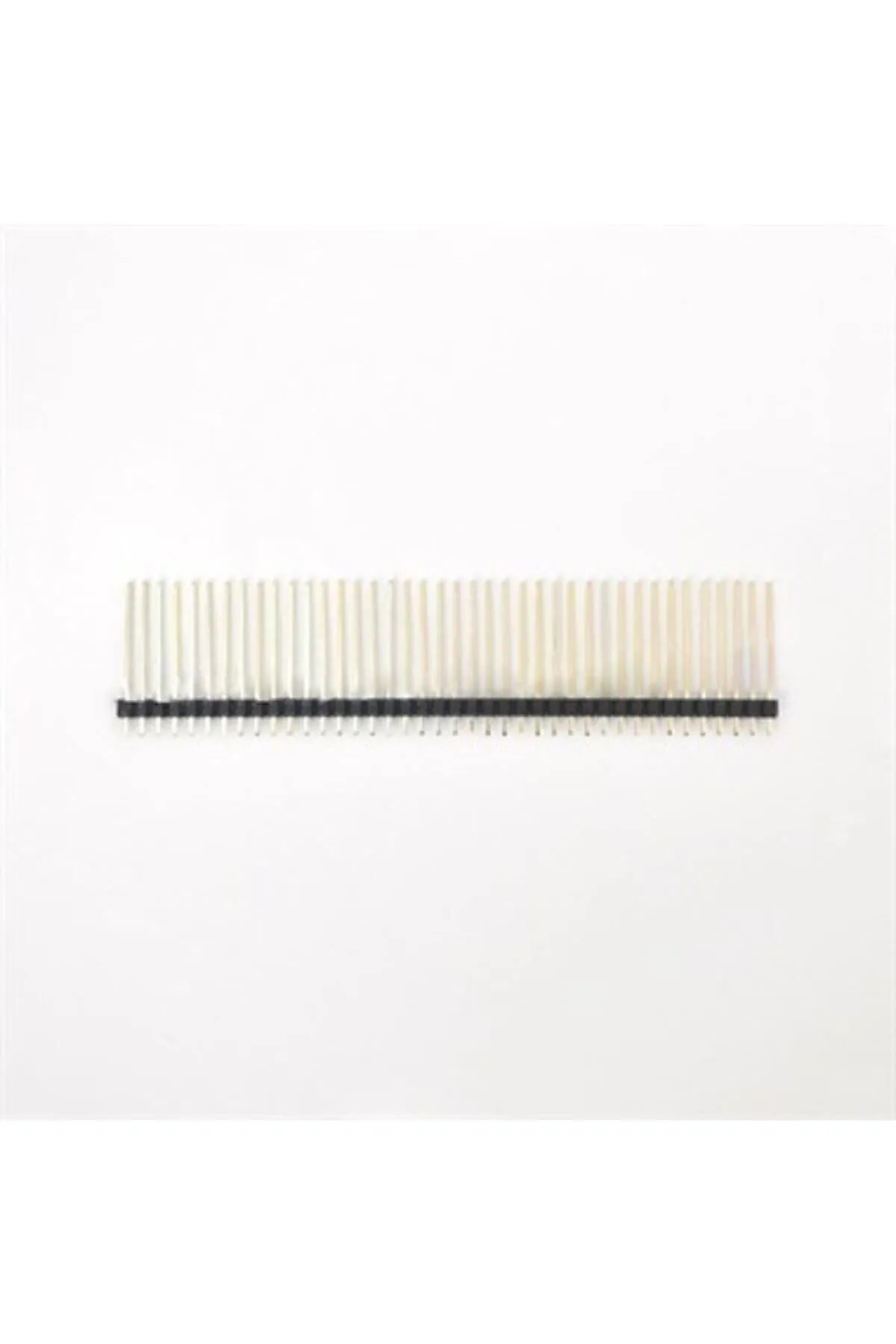

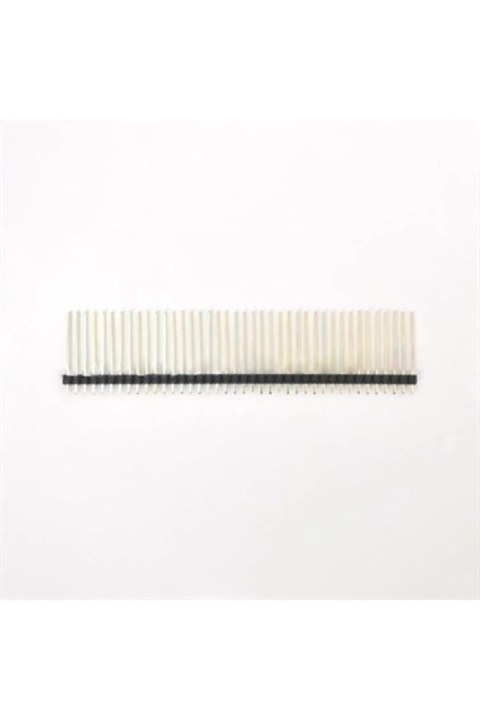

23 mm uzun erkek header, standart kısa headera göre daha uzun pin bağlantısı gereken projeler içindir. Kartları üst üste yerleştirme, prototip bağlantılarını uzatma ve mekanik boşluk bırakma uygulamalarında kullanılabilir. Uzun bacak yapısı kartlar arasında mesafe bırakılmasını kolaylaştırır.
Teknik özellikler
Sıra ve temas sayısı: 1 × 40.
Temas türü: erkek.
Pin merkezleri arası mesafe: 2,54 mm.
Yapı: 180 derece düz PCB bağlantısı.
Montaj: bacaklar PCB deliklerinden geçirilip lehimlenir.
Uzunluk sınıfı: 23 mm uzun tip; karta takıldıktan sonraki serbest yükseklik montaja bağlıdır.
Bağlantı ve kullanım
PCB delik merkezlerini ve karşı konnektörün pin aralığını kontrol edin. Pin sayısı aynı olsa bile 2,00 mm ve 2,54 mm ürünler birbirine uymaz.
Önce bir bacağı lehimleyin, hizayı düzeltin ve kalan bacakları lehimleyin. Isıyı gereğinden uzun uygulamayın.
Daha az pin gerekiyorsa plastik ara bölmeden uygun yan keskiyle ayırın. Kesimden önce pin sayısını işaretleyin ve parçanın devreye uygun yönde kaldığını kontrol edin.
Dikkat edilmesi gerekenler
Bu konnektörün güç ve sinyal pin görevlerini devre tasarımı belirler; konnektörün kendisinde sabit VCC/GND sırası yoktur.
Üretici serisi belirtilmeyen header için belirli akım, gerilim, kontak kaplama kalınlığı veya sıcaklık sınırı garanti edilmez. Yüksek akım bağlantılarında uygun belgeli güç konnektörü kullanın.
