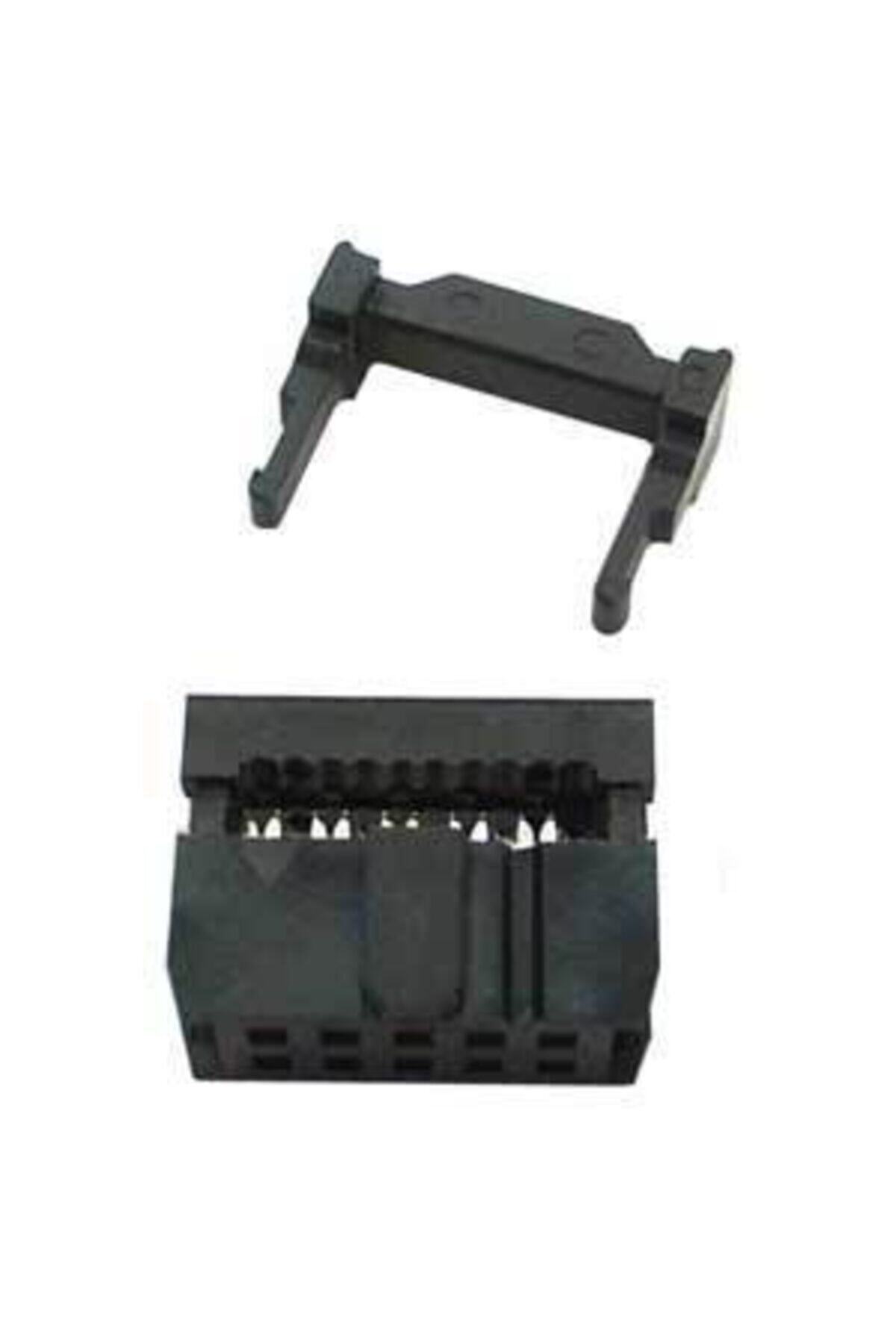

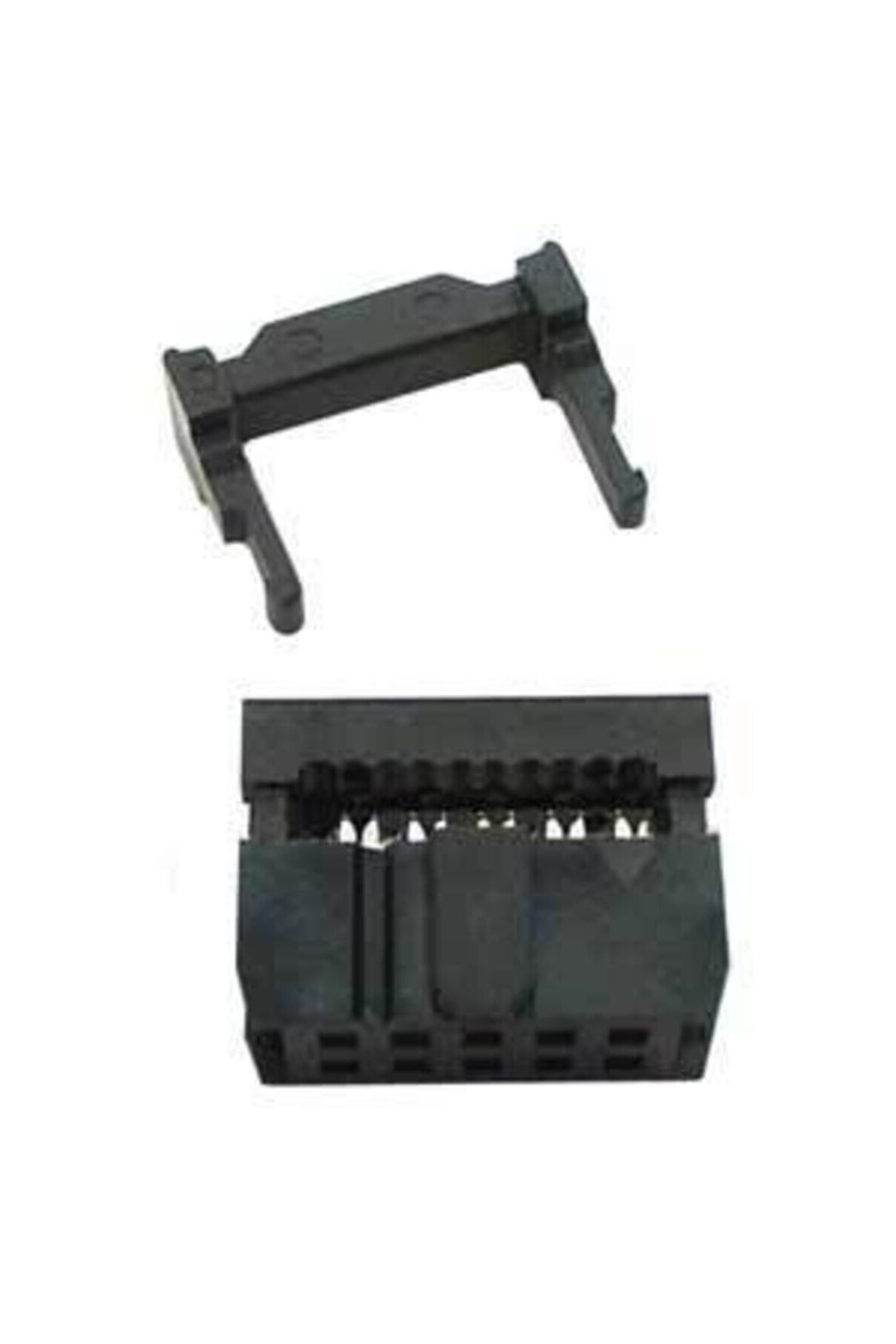

2x5 pin IDC dişi konnektör, 10 iletkenli şerit kablo üzerinde düzenli ve sökülebilir bağlantı oluşturur. IDC temas yapısı, uygun kablonun yalıtımını keserek iletkene ulaşır. Programlama soketleri, kartlar arası sinyal bağlantıları ve kontrol panolarında kullanılabilir.
Konnektörün pin merkez aralığı ile şerit kablonun damar aralığı aynı değildir. Bu tip 2,54 mm çift sıra soket, uygun 1,27 mm damar aralıklı 10 telli şerit kablo ile kullanılır.
Teknik özellikler
Kontak sayısı: 10; düzen 2 sıra × 5 pin.
Konnektör pin adımı: 2,54 mm.
Uyumlu şerit kablo: 10 damarlı, 1,27 mm damar adımlı IDC kablo.
Bağlantı tipi: dişi, kablo üzerine sıkıştırmalı IDC.
Yapı: anahtarlı eş konnektöre uygun gövde ve kapak.
Bağlantı ve kullanım
Kablonun 1 numaralı iletkenini konnektörün pin 1 işaretiyle eşleştirin.
Kabloyu düz yerleştirin ve kapağı uygun IDC sıkma aparatıyla paralel olarak bastırın. Bir köşeden aşırı kuvvet uygulamayın.
Varsa gerilim azaltıcı parçayı kapatın. Tüm hatların sürekliliğini, pin sırasını ve komşu hatlar arasında kısa devre olmadığını ölçün.
Dikkat edilmesi gerekenler
Konnektör yalnızca mekanik bağlantıyı tanımlar; pinlerin işlevi kullanılan devre standardına bağlıdır.
Kablo, kart ve karşı soketin anahtar yönünü birlikte kontrol edin. Ürüne kablo veya erkek soket dahil olduğu varsayılmamalıdır.
